点位图使用方法

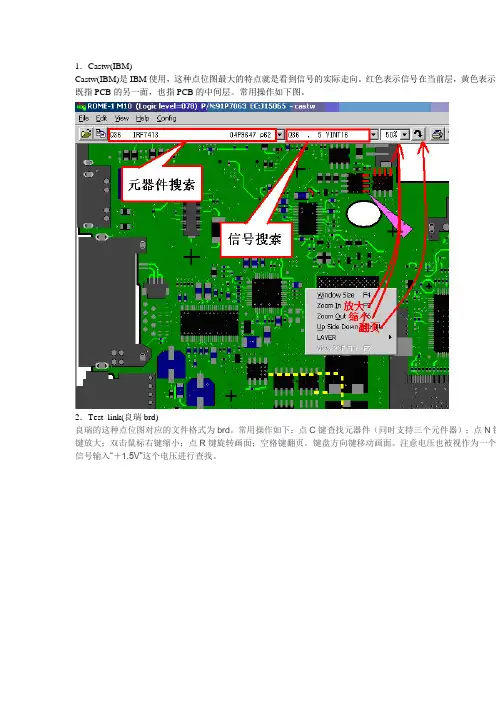

1．Castw(IBM)Castw(IBM)是IBM使用，这种点位图最大的特点就是看到信号的实际走向。

红色表示信号在当前层，黄色表示在既指PCB的另一面，也指PCB的中间层。

常用操作如下图。

2．Test link(良瑞brd)良瑞的这种点位图对应的文件格式为brd。

常用操作如下：点C键查找元器件（同时支持三个元件器）；点N键键放大；双击鼠标右键缩小；点R键旋转画面；空格键翻页。

键盘方向键移动画面。

注意电压也被视作为一个信号输入“＋1.5V”这个电压进行查找。

3．BoardView（拓甫，鸿汉，维扬）BoardView点位图是拓甫，鸿汉，维扬等使用。

使用方法基本与良瑞类似。

需要注意的是，拓甫的点位图是用D 用C键不同。

4．TSICT(华硕)常用操作如下：点“机型”菜单加载文件；从左下角的输入框输入器件标号，查找器件；点“TOP”和“Bottom”选择位不支持信号查找，但是可以将鼠标停在器件上，从右键菜单选择“显示相连器件及PAD”。

间接实现信号查找。

5．IGE(仁宝cad)操作方法：全部使用快捷键： R——刷新F——正、反面切换G——格对齐 P——表层与其它层切换CTRL+L——设置显示Component Top——正面显示 Component Bottom——反面显示Pad Thru——过孔焊盘Pad top——正面焊盘Pad bottom——反面焊盘Testpin Top——正面测试点Testpin Bottom——反面测试点Edge——板边缘线 Via Thru——过孔Via Blind Top——正面过孔Via Blind Bottom——反面过孔 Via Buried——暗过孔Traces Top——正面走线Traces Bottom——反面走线线CTRL+C——选择元器件 CTRL+P——选择元器件的脚位CTRL+T——选择测试点 CTRL+G——选择以XY为中心显示6．Allegro_free_viewer(仁宝brd巨型)Allegro_free_viewer(仁宝brd巨型)点位图都很大，一般有几十兆。

地球化学涉及的基本图件制作及相关软件应用（连载...）发帖之前思绪良久，本想以有声视频的形式呈现给大家，但碍于工作紧张，只能以教程的形式展现，希望带给大家些许帮助。

如有什么问题我们一起交流，我的邮箱94024716@.地球化学图件涉及内容较多，本帖将从基本的原始数据图开始，到最后的解释推断等图件，逐一展现，帖子将不定期更新，对此也希望大家支持与谅解。

说明的是各种作图软件有的需要狗和相关插件，如有需要，请联系本人。

1、点位图MAPGIS做法：设置带号是关键。

记住数据类型为6，即字符串型将预先做好的图框套入！！！根据属性表注释，建立一个新的点文件，注释文件，完成！！！为突出高值，我们在预先统计好的基础上，对高值进行特殊标注，如Cu将大于80的数据进行特殊表示，这就涉及我们刚才所要注意的属性类型，因设定的为字符串型，所以在输入数值时加引号""。

可以改变其子图类型和注释大小，颜色。

我们将注释颜色改为红色，完成。

事先说明的是该软件所做点位图只能针对单个元素进行，而且所作点位无属性。

成图格式为明码格式，进行转换。

2 地球化学图的各种做法简介在此介绍我所掌握的各种做法，仅供参考。

一、MAPGIS在DTM模块完成，设置好各项参数点确定。

标记我们这里选无，也可以选自己相要的制图幅选择数据投影变换，填好各项。

完成。

套图框强调的是，MAPGIS网格化是根据数据范围进行，而未经扩边处理，所以和原图框比较较小。

二、金维数据网格化与图框大小不合，要进行扩边处理，进行两次扩边之后，完成。

再进行各方面修饰，如色阶的修改，加责任签，图名等。

三、MRAS做法添加数据,其中需强调的是数据类型为双精度型。

后面做法同MAPGIS。

另外，GEOEXPL、GEEMS等均可做，不再赘述。

以Ｋ８４为例：　苹果笔记本点位图查看软件为：Ｔ＿ｌｉｎｋ０１（ｎｅｗ）　打开之后显示以下界面　以下这个是主要操作的－－－工具栏　说明：　如果你喜欢鼠标操作，就可以点击工具栏中的各个图标，功能如下：　１上箭头 无效，出现报错　２ Ｖ 显示所有元件的电路图名称，如电阻Ｒ５１８　３　四方箭头 点击任何一个方向键，下面模拟主板会向相反方向移动，我们需要观察主板上面位置的元件，就点击向下的箭头，其他类推。

　４　ＢＯＴ 主板的正反面的　替换键　５　ＨＰＭＥ 复位，回到主板原始界面。

我们有的时候变的太大，找不到位置后，可以点击此键，回到初始。

　这个是键盘（鼠标）快捷键辅助－－－操作键（快捷键）介绍　＋ （双击鼠标左键）　或者键盘的＋键 放大　－ （单击鼠标右键）　或者键盘的—键 缩小　ＨＯＭＥ （单击鼠标中键） 返回原始大小。

ＯＮ 查询关键点 一般单点主板上某个元件的脚或者点　下面这几个方向键　可以通过小键盘上的４个方向键操作，关键是可以加速，我特别喜欢！　↑ 下移图　↓ 上移图　← 右移图　→ 左移图　Ｖ 单击键盘上的ｖ键 显示所有点的名称 （再按一下可以取消）　Ｏ 单击键盘上的Ｏ键 查找测试点。

　Ｓ 单击键盘上的Ｓ键 查找与某一测试点相连的引脚、元件　Ｎ 单击键盘上的Ｎ键 查找信号。

　Ｃ 单击键盘上的Ｃ键 查找元件。

　空格键 主板正反面转换　Ｅ ＥＳＣ，退出　以上两个　若能灵活使用，就能加快速度，当然，大家还是一个一个的先熟悉之后才能变快！　首先要明白点位图的作用：　１　首先必须要结合图纸，快速查找元件的位置，参数，引脚功能，去向，与之连联系的电路或者元件。

针对苹果主板上元件　无元件码标示，比如我们想分析此图的ＥＣ（ＳＭＣ），找到图纸中ＥＣ的元件名字，再输入到点位图中，　点位图就会显示出你要找的元件的位置。

　２　判断主板上元件是不是真的少件或者本身设计就缺省。

　３　针对ＢＧＡ内部我们无法测量的点，找到外部相连的元件或者线路，来判断或者区别。

苹果笔记本点位图查看手册以M98为例。

苹果笔记本点位图查看软件为：T_link01(new) 一、打开界面。

二、操作快捷方法。

其中：+ （双击左键）放大- （单击右键）缩小HOME （单击中键）返回原始大小。

查询关键点（单击左键）ON(这个看不清) ↑上移图↓下移图←左移图→右移图V 显示所有点的名称（再按一下可以取消）R 旋转图像。

O 查找测试点。

（也可能是过孔吧，我没有板不好测试）S 查找与某一测试点相连的引脚、元件。

N 查找信号。

C 查找元件。

SPACE 正、反面转换其他两个就不用多说了吧。

三、实例操作。

缩放和移动、旋转就不说了，地球人应该都知道。

1、V——显示所有点名称。

2、O——查找测试点。

查找22和4测试点。

一次可以查三个点，分别以不同的颜色显示。

3、S——查找与某一测试点相连的引脚、元件查找与4相连的引脚。

这个也可以一次查3个。

4、N——查找信号以查找PP5V_S0为例。

5、C——查找元件以查找Q7930为例四、提高部分以上只是介绍了一下如何单独使用各功能。

做为维修人士，应该综合以上各功能，熟练应用。

下面以一简单例子作一引子。

希望对大家有用。

我们通过查M98的AC输入为例：1、查保险F6905通过点F6905第二引脚，得到如下信息：这个元件是：F6905，引脚信号：PPDCIN_G3H，测试点为：1707.通过中图纸查PPDCIN_G3H，得到如下信息：2、通过用S查1707，可能得到与F6905第2脚相连的引脚，得出AC电流的流向。

一路与Q7060的S极相连。

通过查Q7060的G 极，得到PPDCIN_G3H信号的控制信号：CHGR_AGATE_DIV。

3、通过N查CHGR_AGATE_DIV信号，得到CHGR_AGATE_DIV的测试点：14474、通过用S查1447，可能得到与CHGR_AGATE_DIV相连的引脚，得出AC电流的控制元件。

当然，这些也能从图纸上得到。

以上只是一个小的例子。

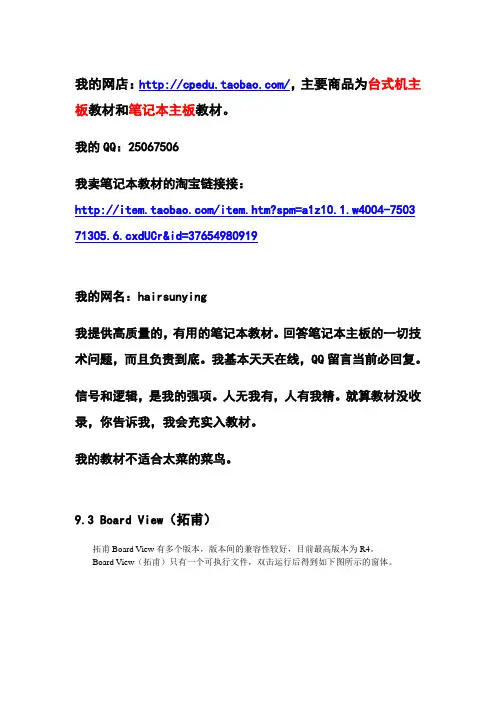

我的网店：/，主要商品为台式机主板教材和笔记本主板教材。

我的QQ：25067506我卖笔记本教材的淘宝链接接：/item.htm?spm=a1z10.1.w4004-7503 71305.6.cxdUCr&id=37654980919我的网名：hairsunying我提供高质量的，有用的笔记本教材。

回答笔记本主板的一切技术问题，而且负责到底。

我基本天天在线，QQ留言当前必回复。

信号和逻辑，是我的强项。

人无我有，人有我精。

就算教材没收录，你告诉我，我会充实入教材。

我的教材不适合太菜的菜鸟。

9.3 Board View（拓甫）拓甫Board View有多个版本，版本间的兼容性较好，目前最高版本为R4。

Board View（拓甫）只有一个可执行文件，双击运行后得到如下图所示的窗体。

Board View（拓甫）的操作主要以快捷键和鼠标点击为主。

快捷键Home：显示主板全貌。

快捷键“空格”：切换主板正背面。

快捷键U：显示/隐藏元件丝印（黄色）。

快捷键L：显示/隐藏ICT编号（以$开头的数字串，绿色）。

快捷键O（Open）：打开开路查询对话框。

输入参数为ICT编号，可不加#。

快捷键S（Short）：打开短路查询对话框。

输入参数为ICT编号，可不加#。

快捷键C（Component）：打开元件针脚查询对话框。

此查询的键入格式为：元件丝印.针脚。

以电容C102.1为例输入后查询，得到下图所示结果，此图经过抓图拼接（TOP部分）。

快捷键N（Net）：打开信号查询对话框。

可以LCDVCC为例，输入后查询。

结果与上图基本完全一致，不再赘述。

上述查询实际上全部是Net查询，最后的结果都是以列表（显示栏）及点位图的形式明确其直通性。

此软件的卷屏使用鼠标点击最为方便。

鼠标左键双击窗体中的任一点，软件会将此点放置到窗体的正中央并同时放大。

鼠标右键单击窗体中的任一点，软件会将此点放置到窗体的正中央并同时缩小。

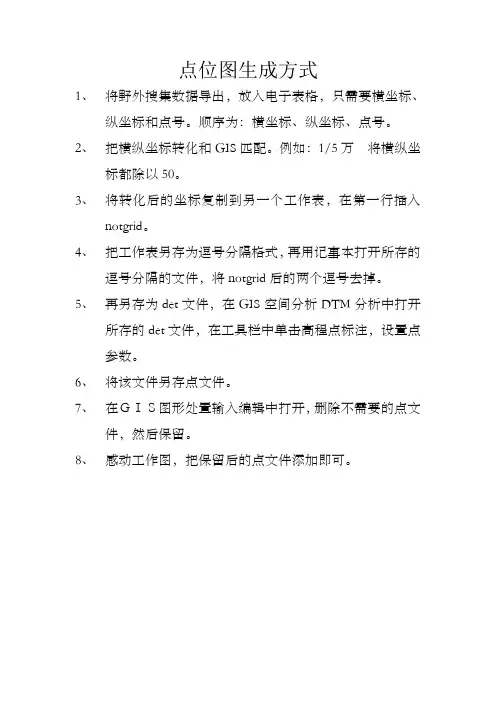

点位图生成方法1、将野外采集数据导出，放入电子表格，只需要横坐标、纵坐标和点号。

顺序为：横坐标、纵坐标、点号。

2、把横纵坐标转化和GIS匹配。

例如：1/5万将横纵坐标都除以50。

3、将转化后的坐标复制到另一个工作表，在第一行插入notgrid。

4、把工作表另存为逗号分隔格式，再用记事本打开所存的逗号分隔的文件，将notgrid后的两个逗号去掉。

5、再另存为det文件，在GIS空间分析DTM分析中打开所存的det文件，在工具栏中单击高程点标注，设置点参数。

6、将该文件另存点文件。

7、在ＧＩＳ图形处理输入编辑中打开，删除不需要的点文件，然后保存。

8、打开工作图，把保存后的点文件添加即可。

Mapsource与Excel、Mapgis相结合在化探工作中的应用摘要：目前GPS、Mapsource、Mapgis、Excel等已在地质工作中得到广泛的应用。

本文通过论述手持GPS坐标数据经mapsource、Excel进行转换和整理；利用Mapgis地理分析系统中的空间分析模型子系统、投影变换模型子系统及输入编辑子模型系统，实现化探测点自动标注、化探异常图的自动圈定。

拓展了Mapgis在地质工作中的应用空间，极大的方便了地质人员野外工作，减少人为误差，提高了工作效率。

关键词：GPS；Mapsource；Mapgis；Excel；地球化学测量中图分类号：文献标识码：矿产地质普查中常常需要进行一系列地球化学测量工作，从而形成大量的分析数据。

如何借助于计算机对这些数据进行处理，编制相应的地球化学图件，一直以来都是野外生产一线地质人员所追求的目标。

本文叙述的是作者在使用mapsource、Excel、mapgis软件处理化探数据，编制相关地球化学图件过程中的一点体会和经验，供同行们参考。

不当之处请批评指正。

1．地球化学勘查常用图件图1 Mapsource中的单位设置Fig.1 In Mapsource unit establishment地球化学勘查的主要图件有[1、2]：实际材料图、原始数据图、符号图、直方图、等值线图、地球化学剖面图、地球化学平面剖面图、地球化学异常图（单元素、多元素）、推断解译图、综合异常图等10种图件。

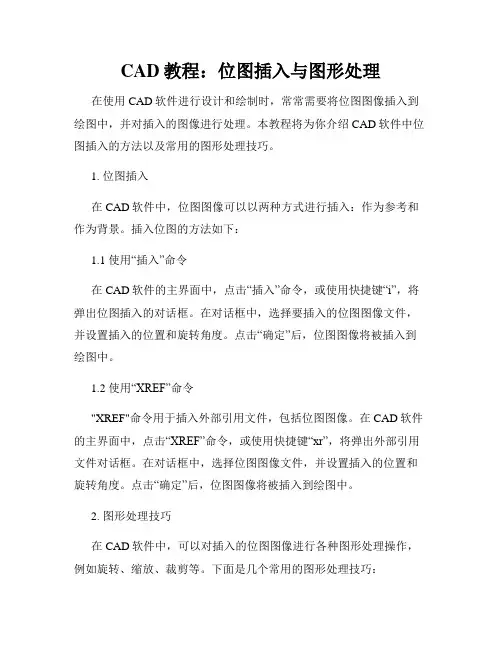

CAD教程：位图插入与图形处理在使用CAD软件进行设计和绘制时，常常需要将位图图像插入到绘图中，并对插入的图像进行处理。

本教程将为你介绍CAD软件中位图插入的方法以及常用的图形处理技巧。

1. 位图插入在CAD软件中，位图图像可以以两种方式进行插入：作为参考和作为背景。

插入位图的方法如下：1.1 使用“插入”命令在CAD软件的主界面中，点击“插入”命令，或使用快捷键“i”，将弹出位图插入的对话框。

在对话框中，选择要插入的位图图像文件，并设置插入的位置和旋转角度。

点击“确定”后，位图图像将被插入到绘图中。

1.2 使用“XREF”命令"XREF"命令用于插入外部引用文件，包括位图图像。

在CAD软件的主界面中，点击“XREF”命令，或使用快捷键“xr”，将弹出外部引用文件对话框。

在对话框中，选择位图图像文件，并设置插入的位置和旋转角度。

点击“确定”后，位图图像将被插入到绘图中。

2. 图形处理技巧在CAD软件中，可以对插入的位图图像进行各种图形处理操作，例如旋转、缩放、裁剪等。

下面是几个常用的图形处理技巧：2.1 旋转图像要旋转插入的位图图像，可以使用“旋转”命令。

在CAD软件的主界面中，点击“旋转”命令，或使用快捷键“ro”，然后选择要旋转的位图图像。

设置旋转角度并点击“确定”，位图图像将按照设置的角度进行旋转。

2.2 缩放图像要缩放插入的位图图像，可以使用“缩放”命令。

在CAD软件的主界面中，点击“缩放”命令，或使用快捷键“sc”，然后选择要缩放的位图图像。

设置缩放比例并点击“确定”，位图图像将按照设置的比例进行缩放。

2.3 裁剪图像要裁剪插入的位图图像，可以使用“裁剪”命令。

在CAD软件的主界面中，点击“裁剪”命令，或使用快捷键“cl”，然后选择要裁剪的位图图像。

在编辑模式下，使用裁剪框选择需要保留的部分，然后按下回车键，位图图像将根据裁剪框进行裁剪。

2.4 清除图像边界插入的位图图像通常会有边界线，为了使图像更加整洁，可以使用“外框删除”命令来清除图像边界。

点位图生成方式1、将野外搜集数据导出，放入电子表格，只需要横坐标、纵坐标和点号。

顺序为：横坐标、纵坐标、点号。

2、把横纵坐标转化和GIS匹配。

例如：1/5万将横纵坐标都除以50。

3、将转化后的坐标复制到另一个工作表，在第一行插入notgrid。

4、把工作表另存为逗号分隔格式，再用记事本打开所存的逗号分隔的文件，将notgrid后的两个逗号去掉。

5、再另存为det文件，在GIS空间分析DTM分析中打开所存的det文件，在工具栏中单击高程点标注，设置点参数。

6、将该文件另存点文件。

7、在ＧＩＳ图形处置输入编辑中打开，删除不需要的点文件，然后保留。

8、感动工作图，把保留后的点文件添加即可。

Mapsource与Excel、Mapgis相结合在化探工作中的应用摘要：目前GPS、Mapsource、Mapgis、Excel等已在地质工作中取得普遍的应用。

本文通过论述手持GPS坐标数据经mapsource、Excel进行转换和整理；利用Mapgis地理分析系统中的空间分析模型子系统、投影变换模型子系统及输入编辑子模型系统，实现化探测点自动标注、化探异样图的自动圈定。

拓展了Mapgis在地质工作中的应用空间，极大的方便了地质人员野外工作，减少人为误差，提高了工作效率。

关键词：GPS；Mapsource；Mapgis；Excel；地球化学测量中图分类号：文献标识码：矿产地质普查中常常需要进行一系列地球化学测量工作，从而形成大量的分析数据。

如何借助于运算机对这些数据进行处置，编制相应的地球化学图件，一直以来都是野外生产一线地质人员所追求的目标。

本文表达的是作者在利用mapsource、Excel、mapgis软件处置化探数据，编制相关地球化学图件进程中的一点体会和体会，供同行们参考。

不妥的地方请批评指正。

1．地球化学勘查经常使用图件图1 Mapsource中的单位设置Fig.1 In Mapsource unit establishment地球化学勘查的要紧图件有[一、2]：实际材料图、原始数据图、符号图、直方图、等值线图、地球化学剖面图、地球化学平面剖面图、地球化学异样图（单元素、多元素）、推断解译图、综合异样图等10种图件。

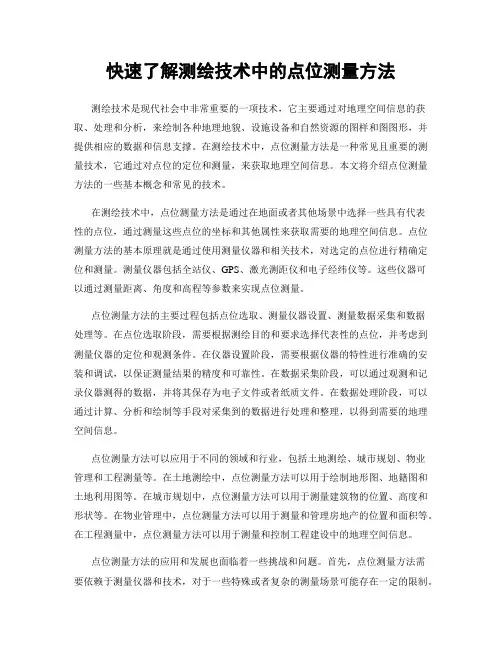

快速了解测绘技术中的点位测量方法测绘技术是现代社会中非常重要的一项技术，它主要通过对地理空间信息的获取、处理和分析，来绘制各种地理地貌、设施设备和自然资源的图样和图图形，并提供相应的数据和信息支撑。
