1 / 10软件系统分析与设计实验报告学院：计算机科学与技术学院专业：软件工程学号：*********姓名：***实验名称：图书管理系统用例建模时间： 2 / 10一、实验内容与要求本实验要求学生对学校的图书馆管理系统进行需求分析，对系统功能进行用例建模，画出用例图，类图以及相应的时序图。在使用UML对系统建模时，学会使用UML建模工具，熟悉工具中的功能。二、用例分析1、读者“ 借书还书系统” 用例图书书(from Actors)书书(from Use Cases)书书(from Use Cases)书书(from )书书(from Use Cases)<>1．1、行为者：主要行为者：读者。1．2、前置条件：读者进入图书管理系统。1．3、事件流：1.3.1、主要事件流：1.3.1.1：读者检索所需图书信息，并查看；1.3.1.2：读者检索到所需图书，登录系统，开始借书；1.3.1.3：系统查询图书信息，图书数目是否可借； 3 / 101.3.1.3.1：图书显示可借，借书成功；1.3.1.3.2：图书显示不可借，借书失败；1.3.1.4：进入续借图书界面，续借图书；1.3.1.5：系统查看预约记录，1.3.1.5.1：没有冲突，续借成功；1.3.1.5.2：有冲突，续借失败；1.3.3.1：1.3.1.6：读者归还图书；1.3.1.6.1：归还时间没有逾期，归还成功；1.3.1.5.2：归还时间逾期，逾期处罚，归还成功；1.3.2、备选事件流：1.3.2.1：图书检索信息失败，未检索到图书，重新输入信息检索；1.3.2.2：未曾检索到用户检索的图书，系统显示相关联的信息的图书；1.3.2.3：用户名或密码输入错误，登录系统失败，重新输入用户名或密码登录；1.3.2.4：系统显示图书不可借后，进入图书预约界面，输入信息预约图书；1.3.3、异常事件流：1.3.3.1：读者登录系统失败，未曾注册用户；1.3.3.1.1：返回系统注册用户后，重新登录。1．4、后置条件：退出系统。1．5、1．6、扩展点：无。2、“图书信息管理系统”用例图 4 / 10书书书(from Actors)书书书书书书(from Use Cases)书书书书书书(from Use Cases)<>书书书书书书(from Use Cases)书书书书(from Use Cases)书书书书(from Use Cases)书书书书(from Use Cases)书书书书(from Use Cases)<><><><>2．1、行为者：主要行为者：管理员；2．2、前置条件：管理员打开图书信息管理系统；2．3、事件流：2.3.1：主要事件流：2.3.1.1：图书管理员输入管理员登录信息，登录系统；2.3.1.2：进入图书信息管理界面，查看已有图书信息，是否有需要购入图书；2.3.1.2.1：录入新购进图书信息，并确认；2.3.1.3：进入读者信息管理界面，管理已有用户信息；2.3.1.4：进入信息通知界面，查看已有用户图书借阅、预约情况；2.3.1.4.1：查看读者所预约图书，自动查询图书信息，确认是否已有可借图书，有则通知读者；2.3.1.4.2：查询读者已借图书信息，根据已借时间及归还时间分类；2.3.1.4.2.1：所借图书即将逾期，启动系统提醒功能；2.3.1.4.2.2：所借图书已经逾期，启动逾期及处罚通知功能；2.3.2：备选事件流：2.3.2.1：管理员用户名或登录名错误，重新登录；2.3.2.2：需要购进新图书，存储信息，通知相关人员；2.3.2.3：读者预约图书没有可借图书，不予通知；2.3.2.4：预约通知提醒后，删除该预约记录；2.3.2.5：读者所借图书距离归还时间仍很久，无需通知； 5 / 102.3.3：异常事件流：2.3.3.1：登录失败超过一定次数后，系统冻结该用户名，一段时间后可以重用；2．4、后置条件：退出系统；2．5、扩展点：无。三、“图书管理系统”类图及关系
2012届
北京化工大学北方学院
NORTH COLLEGE OF BEIJING UNIVERSITY OF CHEMICAL TECHNOLOGY
UML系统建模设计说明书
指导教师：母俐丽
设计题目 基于JSP图书馆管理系统的分析与设计
学 院 信息学院
专 业 软件工程
班 级 软件0806班
小组成员 闫玉虎 ： 070203020
小组成员 葛华兵 ： 080203144
小组成员 张传洋： 080203161
2011 年 06 月 设 计 要 求
考核
目的 通过课程设计，了解学生对本课程基础知识的掌握情况，对知识的应用能力，以及考核学生使用UML工具对系统进行分析、设计的综合能力。
考核
项目
要求
UML课程的主要内容是介绍UML的基本元素、规则、各种图在系统分析和设计中的应用，以及UML在系统分析设计中应用实例。本设计要求由学生任选一个系统，采用UML工具对系统进行分析与设计。本次考核的具体要求如下：
1．熟悉Rational Rose的使用。
2．写出系统主要需求。
3．画出系统的用例图。
4．写出主要事件流。
5．画出系统类图。
6．画出系统主要用例的顺序图或协作图。
7．画出系统主要用例的活动图。
8．画出系统配置图。
9．所有图要求采用Rational Rose画出。
1 1概述
1.1.1 开发背景
业务建模和需求分析的目的是对数字图书馆进行评估，采集和分析系统的需求，理解系统要解决的问题，重点是充分考虑系统的实用性。结果可以用一个Use
Case模型表达（图2）， 模型中的活动者代表外部与系统交互的单元，包括用户、图书馆工作人员和外部信息源；UseCase是对系统需求的描述，表达了系统的功能和所提供的服务，包括采购子系统、编目子系统和流通子系统。对于数字图书馆而言，流通子系统还应该考虑到普通书刊流通和电子书刊流通的区别。电子书刊是指内容为数字格式、发行为电子方式、用计算机阅读和存储的电子读物，可以实现普通书刊所没有的全文检索、页面批注、摘要、字体缩放等功能。用户无论何时何地，都可以在线借还，这是数字图书馆服务功能的一个重要组成部分，也是对传统图书馆服务功能的延伸和拓展，其中的关键是流通子系统在实现时必须能对电子书刊的版权、以及可以同时借阅的用户数进行保护和控制。

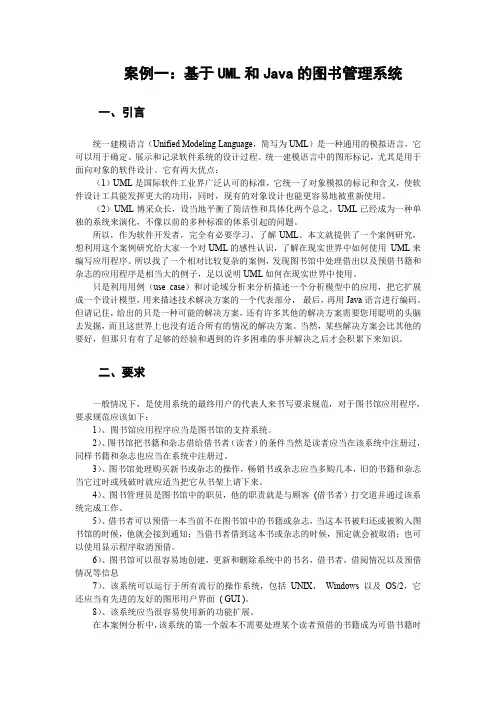

案例一：基于UML和Java的图书管理系统
一、引言
统一建模语言（Unified Modeling Language，简写为UML）是一种通用的模拟语言，它可以用于确定、展示和记录软件系统的设计过程。统一建模语言中的图形标记，尤其是用于面向对象的软件设计。它有两大优点：
（1）UML是国际软件工业界广泛认可的标准，它统一了对象模拟的标记和含义，使软件设计工具能发挥更大的功用，同时，现有的对象设计也能更容易地被重新使用。
（2）UML博采众长，设当地平衡了简洁性和具体化两个总之，UML已经成为一种单独的系统来演化，不像以前的多种标准的体系引起的问题。
所以，作为软件开发者，完全有必要学习、了解UML。本文就提供了一个案例研究，想利用这个案例研究给大家一个对UML的感性认识，了解在现实世界中如何使用 UML来编写应用程序。所以找了一个相对比较复杂的案例，发现图书馆中处理借出以及预借书籍和杂志的应用程序是相当大的例子，足以说明UML如何在现实世界中使用。
只是利用用例（use case）和讨论域分析来分析描述一个分析模型中的应用，把它扩展成一个设计模型，用来描述技术解决方案的一个代表部分， 最后，再用Java语言进行编码。但请记住，给出的只是一种可能的解决方案，还有许多其他的解决方案需要您用聪明的头脑去发掘，而且这世界上也没有适合所有的情况的解决方案。当然，某些解决方案会比其他的要好，但那只有有了足够的经验和遇到的许多困难的事并解决之后才会积累下来知识。
二、要求
一般情况下，是使用系统的最终用户的代表人来书写要求规范，对于图书馆应用程序，要求规范应该如下：
1）、图书馆应用程序应当是图书馆的支持系统。
2）、图书馆把书籍和杂志借给借书者（读者）的条件当然是读者应当在该系统中注册过，同样书籍和杂志也应当在系统中注册过。
3）、图书馆处理购买新书或杂志的操作，畅销书或杂志应当多购几本，旧的书籍和杂志当它过时或残破时就应适当把它从书架上请下来。
UML图书管理系统类图⽂档
图书借阅系统⽤例分析1.⽤户
采⽤⽤例图描述的图书借阅系统主要包括三类⽤户：读者、图书管理员、系统管理员。其中，读者是多个，图书管理员是⼏个，系统管理员是⼀个。1.1读者
描述：读者可以借阅、预约、续借、归还图书，可以对书籍和个⼈信息进⾏查询，可以取消预约，可以提出办理图书借阅证的申请。
⽰例：持有图书借阅证的任何⼈。1.2图书管理员
描述：图书管理员对图书信息维护，包括图书订购、新书⼊库、破损修补、旧书下架，另外还对读者信息进⾏管理，进⾏借阅登记等。
⽰例：图书管理员1.3系统管理员
描述：系统管理员对系统进⾏维护，包括读者信息的创建、修改、删除，⽇志维护，权限维护，后台数据维护，还有系统信息的维护。
⽰例：系统管理员2.⽤例
通过识别的参与者，对需求进⼀步分析，将业务需求进⾏分解，获得每个参与者的使⽤⽤例：2.1读者
（1）读者办卡：提供为读者办理借书证的功能
（2）书籍查询：为读者提供书籍查询功能
（3）书籍借阅：提供借阅书籍的功能
（4）书籍续借：提供续借书籍的功能
（5）书籍预约：提供对某⼀书籍的预约功能
（6）取消预约：提供对预约进⾏取消的功能
（7）书籍归还：提供归还书籍的功能
（8）读者信息查询：为读者提供个⼈信息查询的功能
（9）缺书登记：当读者需要的书籍查询书库没有记录时，读者可将此书进⾏缺书登记2.2图书管理员
（1）图书信息维护
图书订购：参考各类图书的库存数和借阅率及缺书登记，对书籍进⾏统⼀采购
新书⼊库：将新书到货进⾏编号⼊库
