ABB机器人编程技巧

ABB机器人基本操作说明

一、ABB机器人的启动与关闭

1.启动ABB机器人：首先确认机器人电源线和控制器电源线正常连接，然后按下控制器的电源开关启动机器人。

2.关闭ABB机器人：在终端上按下机器人控制器上的电源按钮，然后按照显示屏上的提示操作，直到机器人完全关闭。

二、ABB机器人的坐标系选择与校准

1.选择坐标系：ABB机器人可以使用基座坐标系、工具坐标系和用户定义的坐标系。根据具体任务的需要，选择合适的坐标系进行操作。

2.坐标系校准：在使用机器人前，需要进行坐标系校准以确保机器人的运动准确性和精度。校准过程中需要使用专门的校准工具和仪器，按照校准操作指导进行校准。

三、ABB机器人的编程

1. 打开编程界面：在FlexPendant终端上选择编程模式，并输入密码登录编程界面。

2.创建程序：在编程界面上创建一个新程序，设置程序的名称和编号。

3. 编写程序：使用ABB的编程语言RAPID（Robotics Programming

Integrated Development Environment）进行程序编写。RAPID是一种结构化编程语言，类似于传统的编程语言，可以使用变量、条件语句、循环语句等进行程序设计。 4.保存程序：在编程过程中，需要定期保存程序，以防止程序的意外丢失。

5.载入程序：将编写好的程序载入到机器人控制器中，并选择运行模式。

6.运行程序：在机器人控制器上选择程序，并选择运行方式，可以选择单步运行、连续运行等。

四、ABB机器人的示教

示教是ABB机器人的一种操作方式，可以通过操作机器人的手臂进行示范，机器人会根据示教的运动轨迹执行任务。以下是示教的基本操作步骤：

1. 选择示教模式：在FlexPendant终端上选择示教模式，并输入密码登录示教界面。

2.示教类型选择：根据具体任务需要选择示教的类型，包括点到点示教、路径示教和力控示教等。

3.示教开始：点击示教按钮，开始示教。根据终端上的指示，手动移动机器人的手臂，示教机器人运动的轨迹。

ABB机器人学习教程

随着工业自动化的快速发展，机器人技术已经成为制造业中不可或缺的一部分。其中，ABB机器人公司以其广泛的产品线和卓越的技术支持而备受。本教程旨在帮助初学者了解并掌握ABB机器人的基本知识和操作技巧。

一、ABB机器人概述

ABB集团总部位于瑞士苏黎世，是全球电气产品、机器人和自动化系统的领先供应商。其业务遍布全球，为全球客户提供了一流的解决方案。在机器人领域，ABB公司拥有超过30年的经验，是无可争议的全球领导者。

二、ABB机器人学习教程

1、了解机器人基础知识

在开始学习ABB机器人之前，了解一些基础知识是必要的。您需要了解机器人的定义、分类、组成以及应用领域。还应熟悉机器人编程语言，如VAL、RAPID等。

2、ABB机器人软件安装与配置 要使用ABB机器人，您需要安装相应的软件。在本教程中，我们将介绍如何安装ABB RAPID编程软件以及如何对机器人进行配置。在安装过程中，请确保您已经具备足够的计算机硬件配置。

3、掌握基本操作指令

了解基本的操作指令是使用ABB机器人的关键。在本教程中，我们将介绍常用的操作指令，如移动、旋转、速度控制等。通过学习这些指令，您将能够编写简单的机器人程序。

4、实践编程与调试

理论学习固然重要，但实践才是检验真理的唯一标准。在本教程中，我们将通过案例分析的方式，让您实际操作编程和调试过程。通过这些案例，您将深入了解ABB机器人的实际应用场景。

5、机器人维护与保养

为了确保机器人的稳定运行，定期的维护和保养是必不可少的。在本章节中，我们将介绍如何对ABB机器人进行日常维护和定期保养，以确保其长期稳定运行。

三、总结 通过本教程的学习，大家将全面了解ABB机器人的基本知识和操作技巧。通过不断实践和积累经验，大家将能够熟练掌握ABB机器人的应用技巧，为大家的职业生涯添砖加瓦。我们也希望大家能够将本教程分享给更多的人，共同推动工业自动化技术的发展。

ABB工业机器人编程基础操作

1.编程语言

ABB工业机器人的编程语言是RAPID（Robot Application

Programming Interface and Development）语言。RAPID是一种高级编程语言，类似于C++和Pascal，但有其特定的结构和语法。

2.程序结构

3.变量和数据类型

在ABB工业机器人的编程中，可以定义不同类型的变量来存储和处理数据。常见的数据类型包括整型、浮点型、布尔型和字符串型。变量可以被赋值和修改，用于存储机器人的状态和操作结果。

4.基本运算和控制流程

ABB工业机器人的编程中，可以使用基本运算符（如加、减、乘、除）进行数值计算，还可以使用条件语句、循环语句和跳转语句进行控制流程的操作。条件语句可以根据条件的真假来选择性地执行不同的代码块，循环语句可以重复执行指定次数的代码块，跳转语句可以改变程序的执行顺序。

5.函数和子程序

ABB工业机器人的编程中，可以使用函数和子程序来组织和复用代码。函数是一段完成特定任务的代码块，可以接受参数并返回结果。子程序是一段逻辑上独立的代码块，可以在程序的任何地方调用执行。函数和子程序的使用可以提高代码的可读性和灵活性。

6.机器人运动控制 ABB工业机器人的编程中，可以使用运动指令来控制机器人的运动。常见的运动指令包括位置运动、力矩运动和速度运动等。位置运动指令可以将机器人的关节或工具从一个位置移动到另一个位置，力矩运动指令可以给机器人的关节或工具施加特定的力矩，速度运动指令可以控制机器人的运动速度。

7.I/O和通信

ABB工业机器人的编程中，可以使用输入/输出（I/O）指令来进行机器人和外部设备的数据交换。I/O指令可以读取和写入外部设备的数字信号和模拟信号。此外，ABB工业机器人还支持与其他设备的通信和数据传输，如通过以太网、串口和CAN总线等方式进行数据交互。

总结：

ABB工业机器人的编程是一项复杂而重要的工作，程序的编写需要了解RAPID语言的语法和结构，掌握变量和数据类型的使用，熟悉基本运算和控制流程的操作，熟练运用函数和子程序的编写，掌握机器人运动控制的方法，了解I/O和通信的原理。只有掌握了这些基础操作，才能编写出高效、可靠的ABB工业机器人程序，实现工业生产的自动化和智能化。

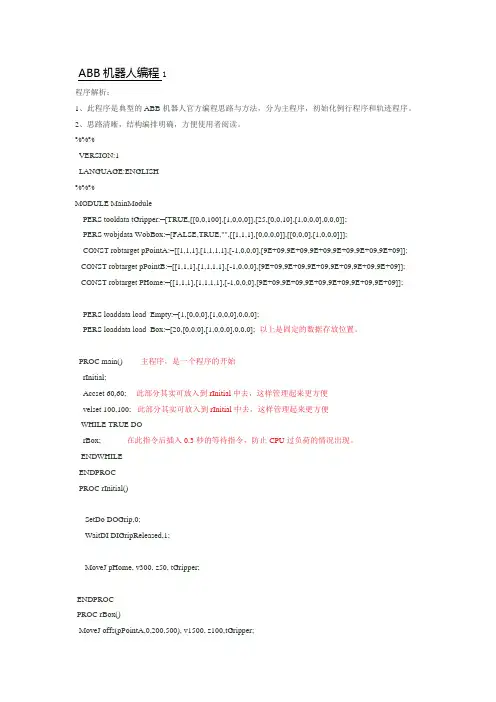

ABB机器人编程1

程序解析：

1、此程序是典型的ABB机器人官方编程思路与方法，分为主程序，初始化例行程序和轨迹程序。

2、思路清晰，结构编排明确，方便使用者阅读。

%%%

VERSION:1

LANGUAGE:ENGLISH

%%%

MODULE MainModule

PERS tooldata tGripper:=[TRUE,[[0,0,100],[1,0,0,0]],[25,[0,0,10],[1,0,0,0],0,0,0]];

PERS wobjdata WobBox:=[FALSE,TRUE,"",[[1,1,1],[0,0,0,0]],[[0,0,0],[1,0,0,0]]];

CONST robtarget pPointA:=[[1,1,1],[1,1,1,1],[-1,0,0,0],[9E+09,9E+09,9E+09,9E+09,9E+09,9E+09]];

CONST robtarget pPointB:=[[1,1,1],[1,1,1,1],[-1,0,0,0],[9E+09,9E+09,9E+09,9E+09,9E+09,9E+09]];

CONST robtarget PHome:=[[1,1,1],[1,1,1,1],[-1,0,0,0],[9E+09,9E+09,9E+09,9E+09,9E+09,9E+09]];

PERS loaddata load_Empty:=[1,[0,0,0],[1,0,0,0],0,0,0];

PERS loaddata load_Box:=[20,[0,0,0],[1,0,0,0],0,0,0]; 以上是固定的数据存放位置。

PROC main() 主程序，是一个程序的开始

rInitial;

Accset 60,60; 此部分其实可放入到rInitial中去，这样管理起来更方便
