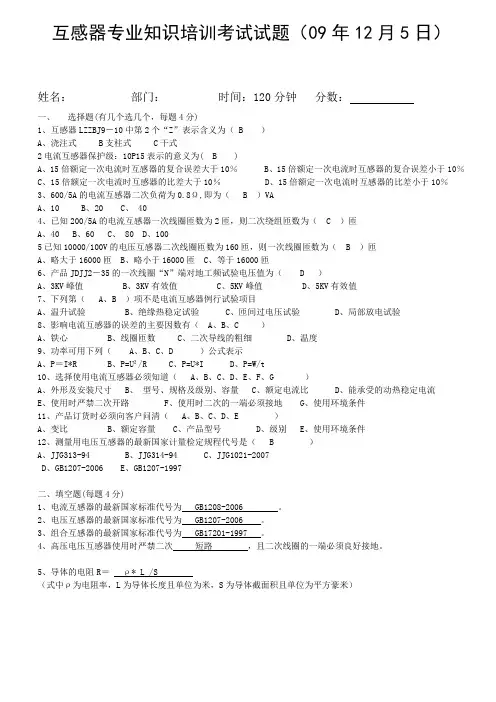

互感器专业知识培训考试试题（09年12月5日）

姓名： 部门： 时间：120分钟 分数：

一、 选择题(有几个选几个，每题4分)

1、互感器LZZBJ9－10中第2个“Z”表示含义为（ B ）

A、浇注式 B支柱式 C干式

2电流互感器保护级：10P15表示的意义为( B )

A、15倍额定一次电流时互感器的复合误差大于10％ B、15倍额定一次电流时互感器的复合误差小于10％

C、15倍额定一次电流时互感器的比差大于10％ D、15倍额定一次电流时互感器的比差小于10％

3、600/5A的电流互感器二次负荷为0.8Ω,即为（ B ）VA

A、10 B、20 C、 40

4、已知200/5A的电流互感器一次线圈匝数为2匝，则二次绕组匝数为（ C ）匝

A、40 B、60 C、 80 D、100

5已知10000/100V的电压互感器二次线圈匝数为160匝，则一次线圈匝数为（ B ）匝

A、略大于16000匝 B、略小于16000匝 C、等于16000匝

6、产品JDJJ2－35的一次线圈“N”端对地工频试验电压值为（ D ）

A、3KV峰值 B、3KV有效值 C、5KV峰值 D、5KV有效值

7、下列第（ A、B ）项不是电流互感器例行试验项目

A、温升试验 B、绝缘热稳定试验 C、匝间过电压试验 D、局部放电试验

8、影响电流互感器的误差的主要因数有（ A、B、C ）

A、铁心 B、线圈匝数 C、二次导线的粗细 D、温度

9、功率可用下列（ A、B、C、D ）公式表示

电压互感器

目前电力系统广泛应用的电压互感器，用TV表示。按其工作原理可分为电磁式和电容分压式两种。对于500KV电压等级，我国只生产电容分压式，本节将着重分析此种互感器。

一、电磁式电压互感器

1．电磁式电压互感器的工作原理

电磁式电压互感器的工作原理、构造和接线方式都与变压器相似。它与变压器相比有如下特点：

（1）容量很小，通常只有几十到几百伏·安。

（2）电压互感器一次侧的电压U1为电网电压，不受互感器二次侧负荷的影响，一次侧电压高，需有足够的绝缘强度。

（3）互感器二次侧负荷主要是测量仪表和继电器的电压线圈，其阻抗很大，通过的电流很小，所以电压互感器的正常工作状态接近于空载状态。

电压互感器一、二次绕组额定电压之比称为电压互感器的额定变（压）比，即

Ku＝UN1/UN2≈N1/N2≈U1/U2 （7－7）

Nl，N2――互感器一、二次绕组匝数；

U1，U2――互感器一次实际电压和二次电压测量值；

UN1等于电网额定电压，UN2已统一为100（或100／√3）V，所以Ku也标准化了。

2．电压互感器误差

电压互感器的等值电路与普通变压器相同，其简化相量图如图7－7所示。由于存在励磁电流和内阻抗，使得从二次侧测算的一次电压近似值KuU2与一次电压实际值Ul大小不等，相位差也不等180°，产生了电压误差和相位误差，两种误差定义如下。

电压误差为 fu=（KuU2－U1）/U1³100%

KuU2－U1＜0时，fu为负，反之为正。 图7－7 电磁式电压互感器简化相量相位误差为旋转180°的二次电压相量－Uˊ2与一次电压相量U1之间成夹角δu ，并规定－Uˊ2超前于U1时相位误差为正，反之为负。

这两种误差除受互感器构造影响外，还与二次侧负荷及其功率因数有关，二次侧负荷电流增大，其误差也增大。国家规定电压互感器准确级等级分为四级，即0.2、0.5、1和3级。

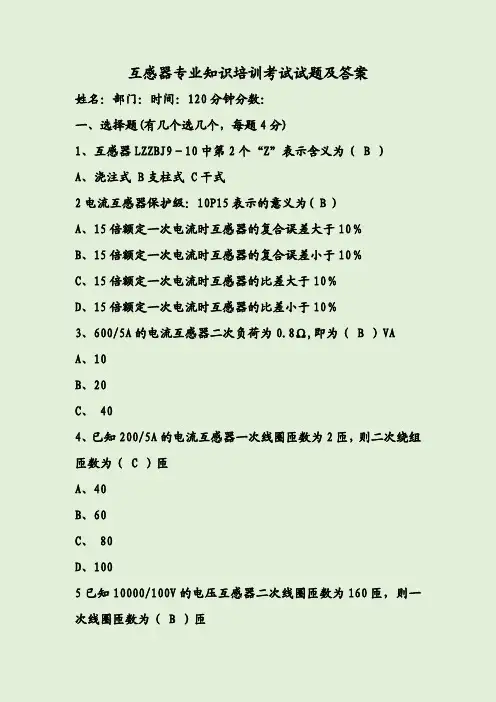

互感器专业知识培训考试试题及答案

姓名：部门：时间：120分钟分数：

一、选择题(有几个选几个，每题4分)

1、互感器LZZBJ9－10中第2个“Z”表示含义为（B）

A、浇注式B支柱式C干式

2电流互感器保护级：10P15表示的意义为(B)

A、15倍额定一次电流时互感器的复合误差大于10％

B、15倍额定一次电流时互感器的复合误差小于10％

C、15倍额定一次电流时互感器的比差大于10％

D、15倍额定一次电流时互感器的比差小于10％

3、600/5A的电流互感器二次负荷为0.8Ω,即为（B）VA

A、10

B、20

C、40

4、已知200/5A的电流互感器一次线圈匝数为2匝，则二次绕组

匝数为（C）匝

A、40

B、60

C、80

D、100

5已知10000/100V的电压互感器二次线圈匝数为160匝，则一

次线圈匝数为（B）匝

A、略大于16000匝

B、略小于16000匝

C、等于16000匝

6、产品JDJJ2－35的一次线圈“N”端对地工频试验电压值为

（D）

A、3KV峰值

B、3KV有效值

C、5KV峰值

D、5KV有效值

7、下列第（A、B）项不是电流互感器例行试验项目

A、温升试验

B、绝缘热稳定试验

C、匝间过电压试验

D、局部放电试验

8、影响电流互感器的误差的主要因数有（A、B、C）

A、铁心

B、线圈匝数

C、二次导线的粗细

D、温度

9、功率可用下列（A、B、C、D）公式表示

A、P＝I*R

B、P=U2/R

C、P=U*I

D、P=W/t

10、选择使用电流互感器必须知道（A、B、C、D、E、F、G）

A、外形及安装尺寸

B、型号、规格及级别、容量

C、额定电流比

D、能承受的动热稳定电流

E、使用时严禁二次开路

F、使用时二次的一端必须接地

G、使用环境条件

11、产品订货时必须向客户问清（A、B、C、D、E）

A、变比

B、额定容量

C、产品型号

D、级别

E、使用环境条件

12、测量用电压互感器的最新国家计量检定规程代号是（B）

A、JJG313-94

B、JJG314-94

电压互感器

目前电力系统广泛应用的电压互感器，用TV表示。按其工作原理可分为电磁式和电容分压式两种。对于500KV电压等级，我国只生产电容分压式，本节将着重分析此种互感器。

一、电磁式电压互感器

1．电磁式电压互感器的工作原理

电磁式电压互感器的工作原理、构造和接线方式都与变压器相似。它与变压器相比有如下特点：

（1）容量很小，通常只有几十到几百伏·安。

（2）电压互感器一次侧的电压U1为电网电压，不受互感器二次侧负荷的影响，一次侧电压高，需有足够的绝缘强度。

（3）互感器二次侧负荷主要是测量仪表和继电器的电压线圈，其阻抗很大，通过的电流很小，所以电压互感器的正常工作状态接近于空载状态。

电压互感器一、二次绕组额定电压之比称为电压互感器的额定变（压）比，即

Ku＝UN1/UN2≈N1/N2≈U1/U2 （7－7）

Nl，N2――互感器一、二次绕组匝数；

U1，U2――互感器一次实际电压和二次电压测量值；

UN1等于电网额定电压，UN2已统一为100（或100／√3）V，所以Ku也标准化了。

2．电压互感器误差

电压互感器的等值电路与普通变压器相同，其简化相量图如图7－7所示。由于存在励磁电流和内阻抗，使得从二次侧测算的一次电压近似值KuU2与一次电压实际值Ul大小不等，相位差也不等180°，产生了电压误差和相位误差，两种误差定义如下。

电压误差为 fu=（KuU2－U1）/U1×100%

KuU2－U1＜0时，fu为负，反之为正。 图7－7 电磁式电压互感器简化相量相位误差为旋转180°的二次电压相量－Uˊ2与一次电压相量U1之间成夹角δu ，并规定－Uˊ2超前于U1时相位误差为正，反之为负。

这两种误差除受互感器构造影响外，还与二次侧负荷及其功率因数有关，二次侧负荷电流增大，其误差也增大。国家规定电压互感器准确级等级分为四级，即0.2、0.5、1和3级。
