结构工程师面试试题及答案

首先来点通用的试题

1. 做为结构工程师，你如何保证你设计的结构能一次制模成功而不需做好后再改模具？

答：做下DFMA（失效模式分析）差不多了。

2. 用在充电器（使用220V交流）上的塑料应具备那些要求，目前价位多少？

答：塑件为手机允电器外壳，要求有一定的强度、刚度、耐热和耐磨损等性能。同时，必须

满足绝缘性。结合以上要求以及经济因素，故该塑件采用ABS塑料。ABS V0级别的差不多

2W-2.5W/T。

3.透明材料有哪几种，哪种硬度更好，不易刮伤，目前价格多少？

答：看要求了AS，PC，PMMA，ABS也有透明的，不过是半透效果。抗划伤PC好一点。

4. 前模后模的模芯厚度尺寸（在做模时）应具备哪些要求？答：这个看产品来的了，保证离型腔最薄30-40MM，别啤穿就成。

5 ABS V0 级防火材料是什么意思？

答：HB:UL94和CSA C22.2 NO0~7标准中最低的阻燃等级要求对于3~13MM厚的样品燃烧速

度小于40MM/MIN的标准前熄灭.

V2:对样品进行2次10S燃烧测试后火焰在60S内熄灭可有燃烧物掉下 ;

V1:对样品前2次10S燃烧测试后火焰在60S内熄灭不能有燃烧物掉下 ;

V0:对样品进行2次10S燃烧测试后火焰在30S内熄灭不能有燃烧物掉下;

5V:分:5VA5VB两种相同的是每个样品有烟和无烟燃烧总时间不能超过60S低落物不能点燃

脱纸棉不同的是: 5VA的样品不能被燃烧穿5VB可以同时5V之前产品必须符合 V012

6. 做ABS V0 级防火材料的模具应使用什么材料？

答：好的材料有S136，NAK80，产量不大的718，738的加硬钢也能做。

7. 做透明材料的模具应使用什么材料，为什么？

答：产品的外观要求对模具材料的选择亦有很大的影响，透明件和表面要求抛镜面的产品，

可选用的材料有S136，2316，718S，NAK80，PAK90，420，透明度特高的模具应选S136。

8。磷铜主要用来做充电器五金件，磷铜有几种可选？电镀后不生锈吗？电镀时应向电镀厂

规定哪些质量指标？

答：2680，5191什么的。电镀后至少不容易生锈吧，没有绝对的。ROHS，SGS报告齐全就可

以了。

9. 一般磷铜五金件模具的选择有哪些要求？

答：具体要求说不上，一般用D2钢做冲头。再来点专业性强的试题

１，手机壳体材料应用较广的是abs+pc请问PC+玻纤的应用有那些优缺点?.

手机壳体材料应用较广的应该是PC+ABS，塑胶加玻纤的主要作用就是加强塑胶强度，PC+玻纤也是同理，同时还可以改善PC料抗应力的能力。

缺点：注塑流动性更差，提高注塑难度及模具要求。因为PC本身注塑流动性就差。

2.哪些材料适合电镀?哪些材料不适合电镀?有何缺陷?

电镀首先要分清是水镀还是真空镀，常见的水镀材料很少，电镀级ABS是最常用的。PP，PE，

POM，PC等材料不适合水镀。因为这些材料表面分子活动性差，附着力差。如果要做水镀的

要经过特殊处理。

真空镀适应的塑胶材料很广泛：PC，ABS，PMMA，PC+ABS，

PET等等。

3.后壳选择全电镀工艺时要注意那些方面?'

后壳一般不做全水电镀的，因为水镀会影响整机射频性能，也不利于防静电，还不利于结构，

因为水镀时会造成胶件变硬变脆。

如果全电镀时要注意

1、用真空镀方式，最好做不导电真空镀（NCVM），但成本高。

2、为了降低成本，用水镀时，内部结构要喷绝缘油墨。

4.前模行位与后模行位有什么区别?如:挂绳口处的选择

前模行位：开模时，前模行位要行位先滑开。

后模行位：开模动作与行位滑开同步进行。前模行业与后模行位具体模具结构也不同。

挂绳孔如果留在前模，可以走隧道滑块。.

挂绳孔如果留在后模：一般是挂绳孔所在的面走大面行位，如果不是，就走前模行位，不然，

在胶壳外表面会有行位夹线。

5.模具沟通主要沟通哪些内容?

一般与模厂沟通，主要内容有：

1、开模胶件的模具问题，有没有薄钢及薄胶及倒扣等。

２、胶件的入水及行位布置。胶件模具排位。

3、能否减化模具。

4、T1后胶件评审及提出改模方案等。

6.导致夹水痕的因素有哪些如何改善?如U型件

夹水痕也叫夹水线，是塑料注塑流动两股料相结合的时造成的融接线。

原因有：水口设计位置不对或者水口设计不良。模具排气不良等

注塑时模具温度过低，料温过低，压力太小。

改善：1．结构上在易产生夹水线的地方加骨位。尽量将U型件短的一边设计成与水口流动方向一

致。

2．改善水口。3．改善啤塑。

7.请列举手机装配的操作流程

手机装配大致流程：辅料一般是啤塑厂先装在胶壳上了，PCB一般是整块板。

PCB装A壳：按键装配在A壳上——装PCB板——装B壳（打螺丝）——装电池盖——测试

——包装PCB装B壳：将PCB在B壳固定并限位——按键装配在A壳上限位——打AB壳螺丝——装

电池盖——测试——包装

8.请画一下手机整机尺寸链

以直板机为例，表面无装饰件，厚度为电池为准：图就不画了，讲一下各厚度分配。

A壳胶厚1.0+LCD泡棉0.30+PCB板厚度（整块板，各厚度不说了）+电池离电池盖间隙0.15+

电池盖厚度1.0

9.P+R键盘配合剖面图.

以P+R+钢片按键为例：图就不画了，讲一下各厚度分配。

DOME片离导电基的距离0.05+导电基高0.30+硅胶本体厚度0.30+钢片厚0.20+钢片离A壳

距离0.05+A壳胶厚1.0+键帽高出A壳面一般0.50

10、钢片按键的设计与装配应注意那些方面

钢片按键设计时应注意：

1．钢片不能太厚，0.20左右，不然手感太差。

2．钢片不能透光，透光只能通过硅胶。３．钢片要求定位，在钢片在长折弯壁，固定在A壳上。

4．钢片要求接地。

11、PC片按键的设计与装配应注意那些方面

PC片按键的设计时注意：

1、PC片不能太厚，0.40左右，不然手感太差。也不能太薄，不然很软造成手感差。

2、PC片透光不受限制，在透光处镭雕即可。

3、PC片表面如果要切割，槽宽不小于0.80，尖角处要倒小圆角(R0.30)。

4、装配一般通过在硅胶背面贴双面胶与PCB连接或者在A壳上长定位柱，硅胶上开定位孔，

限位并装配在A壳上。

12、PMMA片按键的设计与装配应注意那些方面

设计要求同PC片。

一般PMMA片表面要经过硬化处理

13、金属壳的在设计应注意那些方面

金属壳拆件时一般比大面低0.05MM，Z向也低0.05。金属要求接地，接地一般用导电泡棉，导电布，弹片，弹簧等

金属件上做卡扣时，扣合量不能太大，一般0.30左右。

金属件上做螺孔时，先做底孔通过后续机械攻丝. 14整机工艺处理的选择对ESD测试的影响?

一般来说，表面如果有五金件，接地不良会影响ESD测试。

表面如果有电镀装饰件，会影响ESD测试。

===============================================================================

====================

1. 做为结构工程师，你如何保证你设计的结构能一次制模成功而不需做好后再改模具？

答：在做结构前充分了解产品的要求，制造的过程和能力以及制模的精确度来控制好各方面

的尺寸配合，以及装配次序。（不过不改模是比较理想的，实际很少见，特别是一些复杂的

零件；小配件还可以达到一次OK）

2. 用在充电器（使用220V交流）上的塑料应具备那些要求，目前价位多少？答：1电性能良好；2耐化学性；3较高冲击韧性和力学强度；4耐气侯性

3.透明材料有哪几种，哪种硬度更好，不易刮伤，目前价格多少？

答：透明材料有PMMA，PC，GPPS，SAN；PC的硬度好，目前价格在20RMB/KG左右（因供应

商和等级的不同价相差较大。

4. 前模后模的模芯厚度尺寸（在做模时）应具备哪些要求？

答：比产品的最厚处预留25-35MM。（模具不是很董）

5. ABS V0 级防火材料是什么意思？答：V0 是UL垂直耐然等级的一个级别，依UL的规范取测试片做垂直燃烧实验在10秒内不

能燃烧到夹头。

6. 做ABS V0 级防火材料的模具应使用什么材料？

答：因ABS V0防火料注塑加热时会产生腐蚀的酸性气体，所以要选用耐酸性腐蚀的钢材如

S316；2316；420等。

7. 做透明材料的模具应使用什么材料，为什么？

答：透明度要求高的选S316，其次是420（其它可选的有NAK80，718S等）因为这做透明件

要求模具钢材要有1优良的抛光性，以保证透明件的表面光洁度；2优良的耐磨性以保证模

具的寿命；3因常用来做透明材料的PC，PMMA有弱酸性，所还要求有较好的耐酸。以上钢

材能达到要求。

8. 磷铜主要用来做充电器五金件，磷铜有几种可选？电镀后不生锈吗？电镀时应向电镀厂

规定哪些质量指标？

答：有C5111，C5102，C5191，5210可选；电镀后不会生锈；电镀时应规定其电气性能参数，

外观；镀层厚度等指标。

9. 一般磷铜五金件模具的选择有哪些要求？

答：1从生产方式分有连续模和单工程模。

... 2从工艺上分有拉伸类模，折弯类模；3从制造工艺上讲有精密模，一般模。

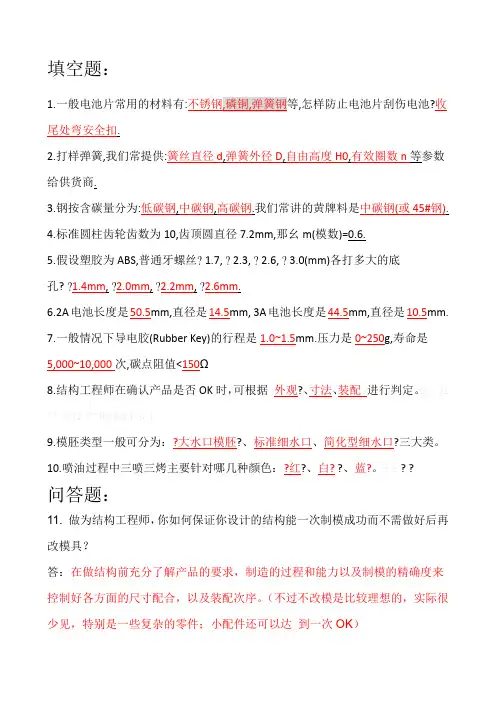

产品结构工程师考试试题答案

姓名:____________ 日期:__________ 得分:_______________

一)填空题:(每空1分,共25分) 1.一般电池片常用的材料有:不锈钢,磷铜,弹簧钢等,怎样防止电池片刮伤电池?收尾处弯

安全扣.

2.打样弹簧,我们常提供:簧丝直径d,弹簧外径D,自由高度H0,有效圈数n等参数给供货商.

3.钢按含碳量分为:低碳钢,中碳钢,高碳钢.我们常讲的黄牌料是中碳钢(或45#钢).

4.标准圆柱齿轮齿数为10,齿顶圆直径7.2mm,那幺m(模数)=0.6.

5.假设塑胶为ABS,普通牙螺丝?1.7, ?2.3, ?2.6, ?3.0(mm)各打多大的底孔? ?1.4mm,

?2.0mm, ?2.2mm, ?2.6mm.

6.2A电池长度是50.5mm,直径是14.5mm, 3A电池长度是44.5mm,直径是10.5mm.

7.一般情况下导电胶(Rubber Key)的行程是1.0~1.5mm.压力是0~250g,寿命是

5,000~10,000次,碳点阻值<150Ω二).回答题:(75分)

1.简述新产品开发程序及老产品改模程序(10) 答:1)新产品开发程序:开发立项(设计任务书)外观设计内部结构设计样品打样估

价BOM制作手板手板组装测试送客户确认评估设计修改发开模图改模完善送

工程样板确认发正式BOM零件承认新产品发表会放产量产移交生产部

2) 老产品改模程序:接到改模要求找到最新胶件及图纸制定改模方案按方案制作

手板验证确定改模方案制作改模图发ECN发改模通知发零件更改通知单改模跟

进试模组装验证签板放产

2.注塑常见缺陷有哪些?产生的原因各是什幺.(10)

答: 1.缩水. 塑件壁厚某处较厚或者是壁厚改变过大

2.熔接线. 熔料的细流绕过型芯并又连接在一起产生一条结合线

3.披锋. 沿分型线的地方或模具密封面出现薄薄的飞边

4顶白. 脱模力太高或顶出杆的表面相对较小

5.拉花.脱模斜度不足或局部脱模斜度太小.

6.混色. 颜料分配不均和温度变化不均造成的

7.翘曲.制件冷却收缩不均

8.烧焦.困气

9.银丝:料没烘干夹有水份.

10表面光泽不均.模具表面处理不良,模温变化不均,注塑保压太短或者排气不良11.气纹;浇口处排气不良
