丙烯酸的生产工艺与技术路线的选择分析

丙烯酸装置工艺技术规程

丙烯酸装置工艺技术规程

一、工艺流程

丙烯酸装置的工艺流程包括如下几个步骤：

1. 原料准备：将氢气和氯乙烯输入反应装置，并且确保原料的纯度和供应稳定。

2. 反应器：将原料输入反应器，进行聚合反应。反应器采用连续流动的方式，通过控制温度和压力来实现反应的进行。

3. 分离装置：将反应产物进行分离，得到目标产物丙烯酸。分离装置采用精馏和萃取等技术，通过调整操作参数，实现丙烯酸的分离纯化。

4. 精制工艺：对分离得到的丙烯酸进行进一步的精制处理，通过蒸馏、均化和干燥等工艺操作，提高产品的纯度和质量。

5. 包装和储存：对精制得到的丙烯酸进行包装和储存，确保产品的质量和安全。

二、工艺参数

1. 反应温度：反应温度对丙烯酸的选择性和产率有着重要影响。合适的反应温度应根据实际情况和反应器的设计参数进行确定。

2. 反应压力：反应压力对反应速率和产品质量有重要影响。压力的选择应根据反应器的材料和工艺要求进行确定。

3. 原料配比：确保氢气和氯乙烯的配比合理，以提高丙烯酸的选择性和产率。

4. 分离装置操作参数：包括精馏塔的运转速度、冷凝温度、均化塔的操作温度等，这些参数的合理选择对于分离纯化丙烯酸至关重要。 5. 精制工艺参数：包括蒸馏塔的运转速度、进料温度、塔底杂质含量等。合理选择这些参数可以提高丙烯酸产品的纯度和质量。

三、操作要点

1. 定期检查和维护设备，确保设备的正常运转。特别注意反应器的密封性和安全性。

2. 保证原料的纯度和供应稳定，避免原料中的杂质对反应的干扰。

3. 控制反应温度和压力，确保反应的进行和产物的质量。

4. 严格控制原料的配比，以提高丙烯酸的选择性和产率。

5. 对分离和精制装置进行经常性的清洗和维护，防止堵塞和杂质的积累。

四、安全措施

1. 严格遵守操作规程，确保操作人员的安全。特别要注意防止火灾和爆炸的风险。

2. 定期检查和维护设备，确保设备的安全运转。特别要注意反应器的密封性和压力控制。

丙烯酸工艺流程

《丙烯酸工艺流程》

丙烯酸是一种重要的有机化合物，广泛用于化工领域的生产。其工艺流程包括原料准备、催化剂制备、反应器设计、生产操作等多个环节，下面我们将介绍丙烯酸的典型工艺流程。

首先是原料准备，丙烯酸的生产主要原料为丙烯和氧气。丙烯通常是从石油化工厂或天然气中提取的烃类化合物中获得，而氧气则可以从空气中分离得到。接下来是催化剂制备，丙烯酸的生产通常需要使用催化剂来加速反应速度。常用的催化剂包括磷钨酸等。

接着是反应器设计，丙烯酸的生产需要选择合适的反应器来进行反应。一般来说，反应器的设计要考虑到反应物料的流动性、反应速率、热量平衡等因素。生产操作包括原料混合、反应控制、产物分离等环节，需要进行严格的操作控制。

在丙烯酸的生产过程中，需要注意安全环保问题。丙烯酸是一种易燃、有毒的化合物，生产过程中需要加强安全防护，防止事故发生。同时，生产过程中产生的废水、废气等也需要进行合理的处理，以保护环境。

总的来说，丙烯酸的生产工艺流程涉及多个环节，需要进行系统的规划和严格的操作控制。只有这样，才能保证丙烯酸的生产质量和安全性。

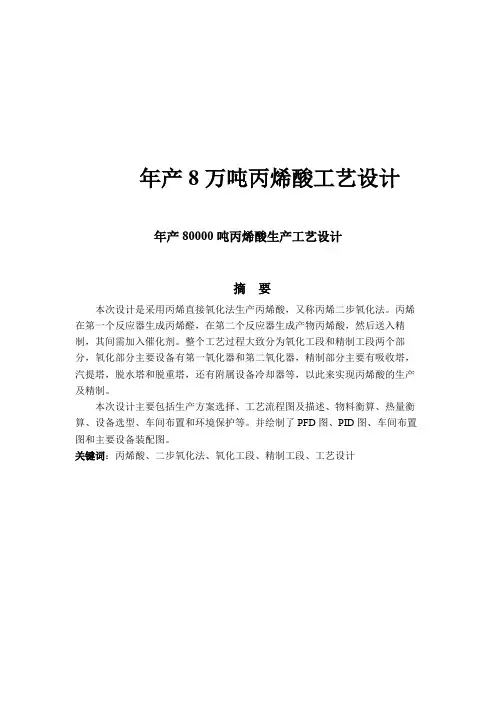

年产8万吨丙烯酸工艺设计

年产80000吨丙烯酸生产工艺设计

摘 要

本次设计是采用丙烯直接氧化法生产丙烯酸，又称丙烯二步氧化法。丙烯在第一个反应器生成丙烯醛，在第二个反应器生成产物丙烯酸，然后送入精制，其间需加入催化剂。整个工艺过程大致分为氧化工段和精制工段两个部分，氧化部分主要设备有第一氧化器和第二氧化器，精制部分主要有吸收塔，汽提塔，脱水塔和脱重塔，还有附属设备冷却器等，以此来实现丙烯酸的生产及精制。

本次设计主要包括生产方案选择、工艺流程图及描述、物料衡算、热量衡算、设备选型、车间布置和环境保护等。并绘制了PFD图、PID图、车间布置图和主要设备装配图。

关键词：丙烯酸、二步氧化法、氧化工段、精制工段、工艺设计

Process Design of Acrylic Acid with Annual Output of

80,000 Tons

Abstract

The design is to use propylene direct oxidation method to produce acrylic acid,

also known as propylene two-step oxidation method. Acrolein is produced in the first

reactor, then acrylic acid is produced in the second reactor, and the product is fed into

the refining process, during which a catalyst is added. The whole process is roughly

divided into two parts: the oxidation section and the refining section. The main

equipment of the oxidation section is the first oxidizer and the second oxidizer, and the

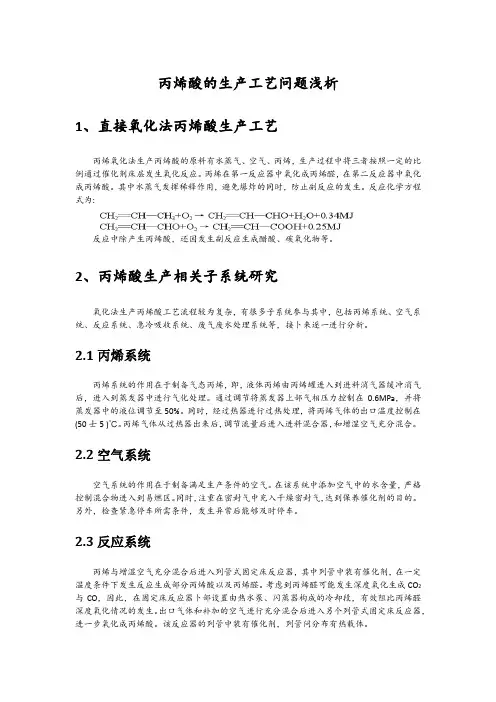

丙烯酸的生产工艺问题浅析

1、直接氧化法丙烯酸生产工艺

丙烯氧化法生产丙烯酸的原料有水蒸气、空气、丙烯，生产过程中将三者按照一定的比例通过催化剂床层发生氧化反应。丙烯在第一反应器中氧化成丙烯醛，在第二反应器中氧化成丙烯酸。其中水蒸气发挥稀释作用，避免爆炸的同时，防止副反应的发生。反应化学方程式为:

反应中除产生丙烯酸，还因发生副反应生成醋酸、碳氧化物等。

2、丙烯酸生产相关子系统研究

氧化法生产丙烯酸工艺流程较为复杂，有很多子系统参与其中，包括丙烯系统、空气系统、反应系统、急冷吸收系统、废气废水处理系统等，接卜来逐一进行分析。

2.1丙烯系统

丙烯系统的作用在于制备气态丙烯，即，液体丙烯由丙烯罐进入到进料消气器缓冲消气后，进入到蒸发器中进行气化处理。通过调节将蒸发器上部气相压力控制在0.6MPa，并将蒸发器中的液位调节至50%。同时，经过热器进行过热处理，将丙烯气体的出口温度控制在(50士5 )℃。丙烯气体从过热器出来后，调节流量后进入进料混合器，和增湿空气充分混合。

2.2空气系统

空气系统的作用在于制备满足生产条件的空气。在该系统中添加空气中的水含量，严格控制混合物进入到易燃区。同时，注重在密封气中充入干燥密封气，达到保养催化剂的目的。另外，检查紧急停车所需条件，发生异常后能够及时停车。

2.3反应系统

丙烯与增湿空气充分混合后进入列管式固定床反应器，其中列管中装有催化剂，在一定温度条件下发生反应生成部分丙烯酸以及丙烯醛。考虑到丙烯醛可能发生深度氧化生成CO2与CO，因此，在固定床反应器卜部设置由热水泵、闪蒸器构成的冷却段，有效阻比丙烯醛深度氧化情况的发生。出口气体和补加的空气进行充分混合后进入另个列管式固定床反应器，进一步氧化成丙烯酸。该反应器的列管中装有催化剂，列管问分布有热载体。 2.4急冷吸收系统

出口气体输送至流出物冷却器，将温度冷却至160-180℃后，输送至塔中进一步降低温度，以防比生成丙烯酸聚合物。在流出物冷却器中通过调节排气量将上部的气相压力控制在
