运算放大应用电路原理

- 1 - 集成运算放大电路的作用

集成运算放大电路是一种广泛应用于各种电子设备中的电路，它的作用是放大输入信号并输出到负载。本文将详细探讨集成运算放大电路的作用及其在不同领域中的应用。

一、集成运算放大电路的基本原理

集成运算放大电路是一种由多个晶体管和电容组成的电路，其基本原理是将输入信号放大并输出到负载。其中，集成运算放大器的输入端和输出端分别为正极和负极，而其内部的晶体管和电容则起到放大信号的作用。

二、集成运算放大电路的主要作用

1. 放大信号

集成运算放大电路的主要作用是放大输入信号并输出到负载。通过将输入信号放大，可以使信号更加清晰、稳定，从而提高系统的工作效率和精度。

2. 滤波

在某些应用中，需要对输入信号进行滤波以去除噪音或干扰。集成运算放大电路可以通过内部的电容和电阻来实现滤波功能，从而提高信号的质量和可靠性。

3. 支持反馈电路

集成运算放大电路可以支持反馈电路，通过调整反馈电路的参数，可以实现对输出信号的控制和调节，从而满足不同应用的需求。

4. 实现信号转换 - 2 - 在某些应用中，需要将一种类型的信号转换成另一种类型的信号，例如将模拟信号转换为数字信号。集成运算放大电路可以通过内部的电路实现信号转换，从而满足不同应用的需求。

5. 支持多种应用

集成运算放大电路可以应用于多种不同的领域，例如音频放大器、振荡器、滤波器、电源管理等。其多功能性和灵活性使得它成为广泛应用于各种电子设备中的电路之一。

三、集成运算放大电路的应用

1. 音频放大器

集成运算放大电路在音频放大器中得到了广泛应用。通过将输入音频信号放大并输出到扬声器，可以实现音频信号的放大和扩音，从而提高音乐的质量和声音的清晰度。

2. 振荡器

集成运算放大电路可以应用于振荡器中，通过控制内部的电容和电阻来实现频率的调节和控制，从而实现不同频率的振荡。

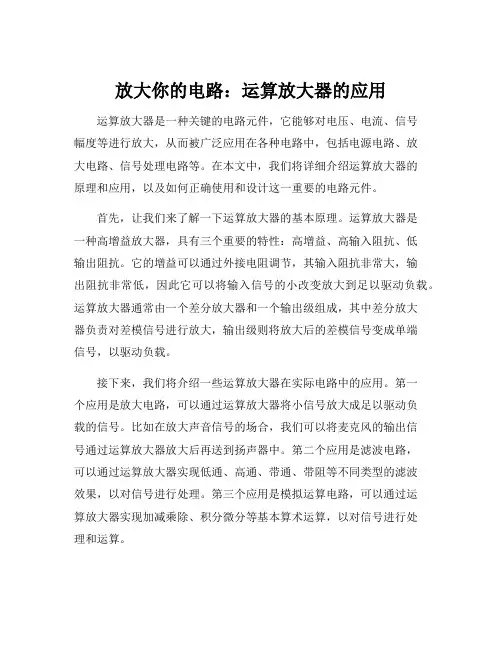

放大你的电路：运算放大器的应用

运算放大器是一种关键的电路元件，它能够对电压、电流、信号幅度等进行放大，从而被广泛应用在各种电路中，包括电源电路、放大电路、信号处理电路等。在本文中，我们将详细介绍运算放大器的原理和应用，以及如何正确使用和设计这一重要的电路元件。

首先，让我们来了解一下运算放大器的基本原理。运算放大器是一种高增益放大器，具有三个重要的特性：高增益、高输入阻抗、低输出阻抗。它的增益可以通过外接电阻调节，其输入阻抗非常大，输出阻抗非常低，因此它可以将输入信号的小改变放大到足以驱动负载。运算放大器通常由一个差分放大器和一个输出级组成，其中差分放大器负责对差模信号进行放大，输出级则将放大后的差模信号变成单端信号，以驱动负载。

接下来，我们将介绍一些运算放大器在实际电路中的应用。第一个应用是放大电路，可以通过运算放大器将小信号放大成足以驱动负载的信号。比如在放大声音信号的场合，我们可以将麦克风的输出信号通过运算放大器放大后再送到扬声器中。第二个应用是滤波电路，可以通过运算放大器实现低通、高通、带通、带阻等不同类型的滤波效果，以对信号进行处理。第三个应用是模拟运算电路，可以通过运算放大器实现加减乘除、积分微分等基本算术运算，以对信号进行处理和运算。 当实际使用运算放大器时，我们需要注意一些细节，以保证其正确工作。首先，我们需要选择合适的运算放大器芯片，以满足具体应用的要求。其次，我们需要合理设置运算放大器的供电电压，保证其工作在合适的工作区间，避免过度放大和饱和失真等现象。此外，我们还需要合理设计反馈电路和环路增益，以保证系统的稳定性和可靠性。

在本文中，我们介绍了运算放大器的原理和应用，以及如何正确使用和设计这一重要的电路元件。通过了解和掌握运算放大器的相关知识，我们可以更好地应用它来实现各种电路功能，同时也可以避免因为使用不当而引起的电路故障和失效等问题。

搞不懂反相加法运算放大电路？一定要看这一文，电路公式，秒懂

大家好，我是李工，创作不易，希望大家多多支持我。今天给大家分享的是反相加法运算电路。

主要是以下几个方面：

• 反相加法运算电路

• 反相加法器原理

• 反相加法电路计算公式

• 反相加法计算方法案例

• 反相加法运算电路应用

一、什么是反相加法运算电路？

最常用的反相加法放大运算电路是反相放大运算电路配置的扩展版本，即多个输入应用于运算放大电路的反相输入端，而同相输入端接地，由于这种配置，电压加法器电路的输出相 对于输入异相 180 °。

加法放大器的一般设计如以下电路所示。普通反相放大器电路在其反相输入端只有一个电压/输入。如果更多输入电压如图所示连接到反相输入端子，则结果输出将是所有施加的输入电压的总和，但是是反相的。

反相加法运算电路图 二、反相加法器原理

反相加法放大器基本上是一个运算放大器电路，可以将输入信号的数量组合到单个输出，该输出是应用输入的加权和。

在反相放大器中，只有一个电压信号应用于反相输入，如下所示。

反相加法运算电路

如果将多个输入端子并联到现有输入端子，这个简单的反相放大器可以很容易地修改为求和加法放大器，如下图所示：

求和加法运算电路

三、反相加法电路计算公式 在之前反相运算放大器有讲过，反相放大器有一个单一的输入电压 (Vin) 施加到反相输入端。如果我们在输入端添加更多的输入电阻，每个电阻的值都与原始输入电阻 (Rin) 相等，我们最终会得到另一个运算放大器电路，称为反相加饭放大器、“求和逆变器”甚至是“电压加法器”电路，如下图所示：

反相加法运算电路图

这个简单的加法放大器电路中，输出电压 (Vout) 现在与输入电压之和 V 1、V 2、V 3等成正比，然后我们可以修改反相放大器的原始方程，新输入的反相加法运算电路的计算公式：

反相加法运算电路计算公式

但是，如果所有输入阻抗 ( R IN ) 的值相等，我们可以简化上述等式以给出输出电压：

- 1 - 反向比例运算放大电路公式推导

本文将介绍反向比例运算放大电路的原理，并推导出其放大倍数的计算公式。

反向比例运算放大电路是一种常见的电子电路，常用于信号放大、滤波和运算等方面。其基本原理是通过反向输入电阻和输出电阻的比例关系来放大输入信号。

具体而言，当输入电压为Vin时，根据欧姆定律，输入电阻R1上的电流为I1=Vin/R1，输出电阻R2上的电流为I2=Vout/R2，根据电流守恒定律，有I1=I2，因此可以得到输出电压的计算公式：

Vout=-Vin*(R2/R1)

其中，负号表示反向放大。

根据上述公式，可以推导出反向比例运算放大电路的放大倍数为：

A=-R2/R1

其中，A表示放大倍数，R1和R2分别为输入电阻和输出电阻。

总之，反向比例运算放大电路是一种简单而实用的电子电路，通过简单的推导可以得到其放大倍数的计算公式，方便工程师们进行设计和应用。
