给排水工程算量

给排水工程算量是进行给排水系统工程设计、施工和监测的重要环节。它直接关系到管道系统的设计、安装及运行效果，因此必须加以重视。本文将详细介绍给排水工程算量的基本方法和步骤，并结合实际工程案例进行分析，以帮助读者更好地理解和掌握给排水工程算量的技术和应用。

关键词：给排水工程、算量、设计、施工、监测

一、给排水工程算量的基本方法和步骤

给排水工程算量主要涉及管道系统的设计、水力计算和相关设备数量的统计。具体步骤如下：

1、根据工程要求和实际条件，确定管道系统的总体布局和设计参数，如管径、水压、流量等。

2、根据设计参数，进行水力计算，确定管道系统的阻力损失和流量分配。

3、根据水力计算结果，进行管道系统的详细设计，包括管道的布置、连接方式、支架设置等。

4、统计管道系统所需的各种设备数量，如水泵、阀门、管件等。

5、根据设备数量和设计参数，进行给排水工程的工程量计算，得出具体的工程量清单。

二、给排水工程算量的实际应用

以某住宅小区的给水系统工程为例，介绍给排水工程算量的实际应用。该工程采用分区供水，分为低区和高区两个供水区域。低区为1-6层，高区为7-18层。设计流量为Q=300立方米/小时，H=50米。

1、根据设计参数，确定管道系统的布局和水泵的位置。低区采用垂直供水，高区采用加压供水。水泵设在地下室，通过管道将水输送到各楼层。

2、根据设计参数进行水力计算，确定管道系统的阻力损失和流量分配。考虑到管道系统的复杂性和实际情况，采用计算机辅助设计软件进行水力计算。

3、根据水力计算结果，进行管道系统的详细设计。低区采用DN200-DN80的管道，高区采用DN150-DN40的管道。管道采用丝扣连接，支架采用型钢支架。

4、统计管道系统所需的各种设备数量。水泵选用卧式离心泵，型号为XBD-50-160，数量为2台（一用一备）。阀门选用截止阀，型号为J41W-16，数量为2个。管件选用镀锌钢管，数量根据实际需要计算。

5、根据设备数量和设计参数，进行给排水工程的工程量计算。给水管道总长1200米，其中DN200-DN80镀锌钢管800米，DN150-DN40镀锌钢管400米。水泵2台，型号为XBD-50-160。阀门2个，型号为J41W-16。管件数量根据实际需要计算。

三、总结与展望

给排水工程算量是进行给排水系统工程设计、施工和监测的重要环节。通过本文的介绍，我们可以看到，给排水工程算量需要综合运用多学科知识，包括流体力学、材料力学、电气控制等。同时，在实际工程应用中，还需要结合具体的工程项目要求和实际情况进行调整和优化。

随着科技的不断进步和发展，未来给排水工程算量将会更加智能化和精细化。例如，可以利用技术进行管道系统的设计和优化，提高管道系统的效率和可靠性。还可以利用虚拟现实技术进行给排水工程的模拟和演示，提高工程的可预测性和可控性。

总之，给排水工程算量是给排水工程中不可或缺的一环，对于提高给排水系统工程的设计水平、施工质量和运行效率都具有重要的意义。我们应当不断学习和探索新的技术和方法，以更好地服务于社会和人民的生产生活。

合集下载

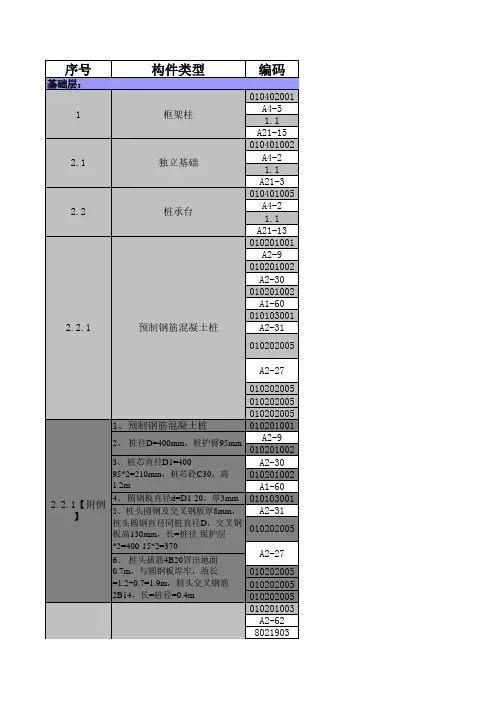

工程算量做法表

工程算量做法表

序号构件类型编码

010402001

A4-5

1.1

A21-15

010401002

A4-2

1.1

A21-3

010401005

A4-2

1.1

A21-13

010201001

A2-9

010201002

A2-30

010201002

A1-60

010103001

A2-31

010202005

010202005

010202005

1、预制钢筋混凝土桩010201001

A2-9

010201002

A2-30

010201002

A1-60

4、 圆钢板直径d=D1-20，厚3mm010103001

A2-31

010202005

010202005

010202005

010201003

A2-62

80219033、 桩芯直径D1=400-95*2=210mm，桩芯砼C30，高1.2m基础层：

6、 桩头插筋4B20冒出地面0.7m，与圆钢板焊牢，故长=1.2+0.7=1.9m，桩头交叉钢筋2B14，长=桩径=0.4m010202005

2.2.1【附例】

010202005

A2-272、 桩径D=400mm，桩护臂95mm

5、桩头圆钢及交叉钢板厚8mm，桩头圆钢直径同桩直径D，交叉钢板高130mm，长=桩径-保护层*2=400-15*2=370A2-27框架柱1

独立基础2.1

预制钢筋混凝土桩2.2.1桩承台2.2A2-72

A2-82

010201002

A1-62

措施项目

1、钻孔混凝土灌注桩010201003

2、桩单根设计长度25mA2-62

3、桩截面φ6008021903

4、入岩0.5mA2-72

5、混凝土强度等级C20A2-82

6泥浆运输1km以内010201002

A1-62

措施项目

010401006

A4-58

1.1

A21-12

010101003

A1-22

010103001

A1-147

010403001

A4-8

1.1

A21-24

010101003

A1-22

010103001

A1-147

010301001

A3-1

010703003

A7-192

010402001

水电算量【范本模板】

水电算量【范本模板】

0 湖南商学院

《工程估价》课程设计

题 目 李局长综合楼水电安装算量 学生姓名 谢伦华

学 号 110340011

学 院 计算机与信息工程学院 专业班级 工程管理1101 指导教师 彭翰翔

职 称 讲师

2014 年 11 月

1 前 言

工程量是以自然计量单位或物理计量单位表示的各分项工程或结构构件的工程数量。工程计价以工程量为基本依据，因此，工程量计算的准确与否，直接影响工程造价的准确性，以及工程建设的投资控制。工程量是施工企业编制施工作业计划，合理安排施工进度，组织现场劳动力、材料以及机械的重要依据。工程量是施工企业编制工程形象进度统计报表,向工程建设投资方结算工程价款的重要依据.

工程量计算的基本依据主要有：施工图纸及配套的标准图集,预算定额、工程量清单计价规范,施工组织设计及施工方案等.

建筑工程量计算主要包括建筑面积计算，土石方工程量计算，桩基础工程量计算，脚手架工程量计算，砌筑工程量计算,混凝土与钢筋混凝土工程量计算,门窗及木结构工程量计算，楼地面工程量计算,屋面防水及防腐、保温、隔热工程量计算，装饰工程量计算等。

2

目 录

【摘要】 ........................................................................................................................................... 3

【关键词】 ....................................................................................................................................... 3

一、电气照明施工图预算 ............................................................................................................... 4

算王安装算量运用技巧

算王安装算量运用技巧

算王操作技巧分享

1、 空格快捷键：

A． 测量尺和立管状态切换，经常用在给排水、消防水、空调水算量过程中。

B． 水平桥架、 桥架立管切换，用在电气测量桥架工程量时候。

C． 测量尺、圆弧切换，经常用在算风管时候。

注意：这个快捷键用在两种鼠标状态频繁切换时候。

2、 给排水算量技巧：

第一步：利用插入空白行功能插入多条新行。

第二步：输入规格，例如本次算量只用到了 DN20 、25 、32、40、50 规格，那么就只输入

这几种规格。

第三步：图纸上测量。

第四步：在管径即将变化时候，通过“当前测量图元添加到本组”功能，把之前测量的管道添 加到相应的数据行中。

3、 桥架到管道之间过渡软管计算：

方法一：算管线支路时候，软管加到相关项中，计算规则直接输入软管长度，软管中穿的线 也放到相关项上，计算规则也是直接输入线的长度。

方法二： 算管线时候加上立管， 立管上做好文字标识如“ 2.3-1.2[ 软管 ]，”都算好后通过查找功 能把所有带软管文字的立管选中，然后拆分工程量，然后改项目名称为软管。

4、 对量技巧 先在汇总表的明细窗口中先把有异议的回路在在用途项中标记出来， 然后再到算量窗口查看 这些有问题的回路，这样减少切换次数，增加效率。

5、 桥架布线

第一步：定义桥架起点

第二步：通过查找功能定位支路出线端

第三步：测量即可

6、 通风算量技巧

第一步：先按长度算，标记好规格。

第二步：修改计算规则， G* 周长

7、 通风管道识别不到管件中心

第一步：全部管道算完

第二步：选中组成三通、弯头、四通处的测量图元，然后按 J 键

8、 分区域算量

第一步：正常算量

第二步：如果有需要断开的地方用算王的打断功能打断

第三步： 切换到区域选择状态，画区域选中图元

第四步： 拆分工程量

9、 快速设置分部、部位 算完量以后发现忘记设置分部、部位信息时候，可以通过拆分工程量功能进行快速设置 10 、 设置标准层、标准间倍数

07 工程算量-1212

07 工程算量-1212

[0001-02092101-75cc7c8b][单项选择题][易][工程计价][C] 1.根据《全国统一建筑工程预算工程量计算规则》（GJDG2—101—95）金属结构在计算不规则或多边形钢板重量时，以（ ）面积计算。 A.不规则形状 B.多边形 C.外接矩形 D.六边形 [0002-02092201-ab89c024][单项选择题][中][工程计价][B] 2.现行计价表中混凝土垫层厚度在15cm以上的应套用（ ）相应定额。 A.混凝土垫层 B.混凝土基础 C.混凝土墙体 D.混凝土板 [0003-02092101-49cbfaca][单项选择题][易][工程计价][C] 3.现行计价表中独立柱的块料面层工程量按（ ）计算。 A.结构周长乘以相应高度以平方米 B.结构体积以立方米 C.饰面外围尺寸乘以高度以平方米 D.独立柱周长乘以相应高度以平方米 [0004-02092201-2120f4e5][单项选择题][中][工程计价][A] 4.按国家有关规定，工程项目总造价中应预留（ ）的尾留款作为质量保修费，待工程项目保修期结束后最后拨付。 A.3%～5% B.10% C.15% D.30% [0005-02092101-985bb8cc][单项选择题][易][工程计价][A] 5.当初步设计达到一定深度，建筑结构比较明确，并能够较准确地计算出概算工程量时，编制概算可采用（ ）。 A.概算定额法 B.概算指标法 C.类似工程预算法 D.预算定额法 [0006-02092201-78c0e139][单项选择题][中][工程计价][B] 6.根据《房屋建筑与装饰工程工程量计算规范》（GB50854—2013）某工程挖基础土方，已知该工程场地原自然地面标高为-0.85m，交付施工场地标高为-0.45m，设计室外地坪标高为-0.3m，基础垫层底表面标高为-1.8m，则清单项目工程量的挖土深度为（ ）。 A.0.95m B.1.35m C.1.5m D.1.8m
