道路工程—盲沟专项施工方案

贵州凯里环城高速公路北段工程

桩号：主线K38+966～K42+613

联络线LK0+976.789~LK6+930

盲沟专项施工技术方案

审核：

校核：

编制：

中国电建凯里环城高速公路北段PPP项目EPC总承包部四分部

第一项目经理部

2017年月日凯里环城高速公路 盲沟专项施工技术方案

- 1 - 目录

第一章 编制说明 ...................................... - 3 -

1.1 编制依据 .......................................... - 3 -

1.2 编制范围 .......................................... - 3 -

1.3 编制原则 .......................................... - 3 -

第二章 工程概况....................................... - 5 -

2.1 工程简述 .......................................... - 5 -

2.2 盲沟设计 .......................................... - 5 -

2.3 气象、水文 ........................................ - 6 -

第三章 施工方法及工艺流程 ............................. - 7 -

3.1 施工准备 .......................................... - 7 -

3.2 盲沟施工工序 ...................................... - 7 -

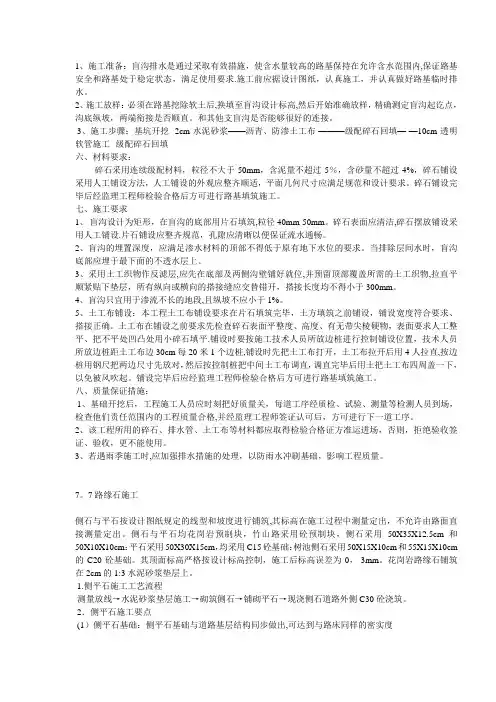

1、施工准备：盲沟排水是通过采取有效措施，使含水量较高的路基保持在允许含水范围内,保证路基安全和路基处于稳定状态，满足使用要求.施工前应据设计图纸，认真施工，并认真做好路基临时排水。

2、施工放样：必须在路基挖除软土后,换填至盲沟设计标高,然后开始准确放样，精确测定盲沟起讫点，沟底纵坡，两端衔接是否顺直。和其他支盲沟是否能够很好的连接。

3、施工步骤：基坑开挖--2cm水泥砂浆——沥青、防渗土工布-———级配碎石回填—-—10cm透明软管施工--级配碎石回填

六、材料要求：

碎石采用连续级配材料，粒径不大于50mm，含泥量不超过5％，含砂量不超过4%，碎石铺设采用人工铺设方法，人工铺设的外观应整齐顺适，平面几何尺寸应满足规范和设计要求。碎石铺设完毕后经监理工程师检验合格后方可进行路基填筑施工。

七、施工要求

1、 盲沟设计为矩形，在盲沟的底部用片石填筑,粒径40mm-50mm。碎石表面应清洁,碎石摆放铺设采用人工铺设.片石铺设应整齐规范，孔隙应清晰以便保证流水通畅。

2、盲沟的埋置深度，应满足渗水材料的顶部不得低于原有地下水位的要求。当排除层间水时，盲沟底部应埋于最下面的不透水层上。

3、采用土工织物作反滤层,应先在底部及两侧沟壁铺好就位,并预留顶部覆盖所需的土工织物,拉直平顺紧贴下垫层，所有纵向或横向的搭接缝应交替错开，搭接长度均不得小于300mm。

4、盲沟只宜用于渗流不长的地段,且纵坡不应小于1%。

5、土工布铺设：本工程土工布铺设要求在片石填筑完毕，土方填筑之前铺设，铺设宽度符合要求、搭接正确。土工布在铺设之前要求先检查碎石表面平整度、高度、有无带尖棱硬物，表面要求人工整平、把不平处凹凸处用小碎石填平.铺设时要按施工技术人员所放边桩进行控制铺设位置，技术人员所放边桩距土工布边30cm每20米1个边桩,铺设时先把土工布打开，土工布拉开后用4人拉直,按边桩用钢尺把两边尺寸先放对，然后按控制桩把中间土工布调直，调直完毕后用土把土工布四周盖一下，以免被风吹起。铺设完毕后应经监理工程师检验合格后方可进行路基填筑施工。

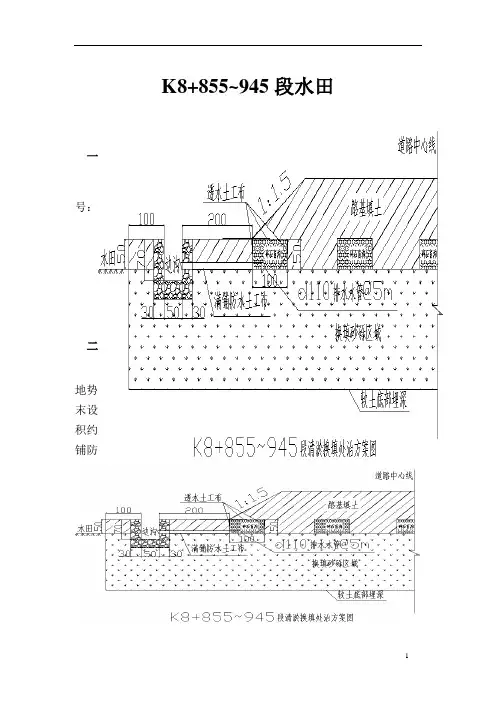

1 K8+855~945段水田

清淤换填及盲沟专项施工方案

一、编制依据

1、衡阳市船山东路项目BT投资（东段）施工招标文件。招标编号： 。

2、衡阳市船山东路施工图设计文件。

3、现场踏勘调查资料以及本公司对同类工程的施工经验。

4、《公路路基施工技术规范》 JTG-2006

5、《市政道路工程质量检验评定标准》 CJJ1-2008

6、《城市道路工程施工与质量验收规范》 CJJ1-2008

二、施工概况：

外环东路-新园路K8+855~945段原地貌为农业排水沟及冬水田，地势底洼，常年水量丰富，必须进行清淤换填处理，设计图对该地段末设计处治方案，经现场触探试验，淤泥及软土深度约2m，测量面积约8500m2，清淤换填工程量约17000m3。砂砾填至原地面后，满铺防水土布约9000m2，宽1m×深0.5m碎石盲沟约1100m。见下图

2 三、施工准备

1、认真组织技术人员和各工种技术工人学习与本工程相关的文件、规范、施工图纸，理解掌握设计要求和有关施工规范的规定，以指导今后各分部分项工程的施工。

2、填料拟定为砂砾，本工程地处耒水河边，材料充足，已经联系多家供货商，保证材料的货源及质量要求

3、根椐施工需要修筑施工便道，施工便道尽量利用原有的农道，并对农道进行拓宽及表面修整处理。施工区的布置本着专业灵活性原则进行布置。

4、铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况等。应在未做地基前处理完毕并办理隐检手续。

排水盲沟施工方案

1.引言

排水盲沟是一种常见的排水结构，常用于道路、居民区等地的雨水排放。本文将介绍排水盲沟的施工方案，包括材料选取、施工流程和注意事项等内容。

2.材料选取

2.1 材料清单

在进行排水盲沟施工前，需要准备以下材料： - 混凝土 - 砂子 - 石子 - PVC排水管道 - 排水口

2.2 材料选择原则

在选择材料时，需考虑以下原则： - 混凝土应符合当地的施工标准，并具有一定的强度和耐久性。 - 砂子和石子应保证颗粒均匀、无杂质，并具有一定的稳定性。

- PVC排水管道应具有耐腐蚀、耐高压和耐磨损的特点，以确保长期使用。 - 排水口应具有良好的排水性能，易于维护和清理。

3.施工流程

3.1 施工准备

在开始施工前，需要进行如下准备工作： 1. 清理施工区域，确保施工场地干净整洁。 2. 根据设计要求确定盲沟的位置和尺寸，并标出施工轴线。

3.2 盲沟挖掘

根据设计要求和施工轴线，将盲沟进行挖掘，挖掘深度应符合规范要求。挖掘完成后，对盲沟底部进行夯实，保证底部平整。

3.3 确定排水口位置

根据设计要求，确定排水口的位置，并进行标注。

3.4 浇筑混凝土

在挖掘好的盲沟中，先浇筑一层混凝土作为底层，厚度约为10cm。待底层混凝土凝固后，再进行上层的浇筑，厚度约为15cm。浇筑时，需使用振动器进行震实，确保混凝土浇筑均匀、密实。 3.5 安装排水管道

在混凝土浇筑完后，进行排水管道的安装。首先，根据设计要求在混凝土上开设出口，将PVC排水管道与混凝土固定连接。接着，沿着盲沟的轴线逐段连接排水管道，并进行固定。

3.6 细部处理

安装排水管道后，对排水口进行细部处理。根据设计要求，在排水口位置安装排水口，并将其与排水管道相连接。确保排水口安装牢固，无漏水现象。

4.注意事项

1. 施工前需进行深入的勘测与设计，以确定盲沟的位置、尺寸和施工要求。

2. 施工时需根据设计要求严格控制盲沟的尺寸和深度，确保施工质量。
