施耐德atsD型控制器用户手册

D型控制器

用户手册

施耐德万高（天津）电气设备有限公司

SchneiderWingoal(Tianjin)ElectricEquipmentCo.,Ltd

尊敬的客户：

谢谢您使用本公司生产自动转换开关电器（以下简称开关）,为了您的安全和正确使用本产品，敬请您在安装、电路连接、运行、维护检查前，熟读本手册。本手册仅适用于带D型控制器的开关

下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。

!：安全警示标志，提示您如果违规操作可能造成人身安全危险或本开关的不可恢复性损坏。

:关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。

：提供另外的信息或简化的操作方法。

请注意：

电气设备应该让有资格的专业人员进行安装、操作、使用、维护。未按使用手册操作而造成的不良后果，施耐 德电气公司将不负任何责任。

控制器功能介绍

本控制器工作电压为AC380V，工作频率为50Hz，主要功能是进行电压采集，根据电压的实时值进行故障判断（三相断相、欠压、过压和失压），并控制转换开关进行相应的转换动作。用户还可根据实际需要选配电流模块实现实时电流、有功功率和有功电能的显示。另外，控制器提供多组无源节点的输入和输出，包括故障输出、负荷卸载、发电机启动、动作无源输出、远程投备（无源输入）、消防联动（无源输入）以及通讯接口，具体接线参见第节。

控制器安装及接线说明

1.1. 控制器外形尺寸

NR菜单

1.2. 控制器二次接线

1.2.1. 控制器端子说明

1.2.2. A1-A3备A4-D2,A5-RJ,A6-OUT,A7-D3,A8-D1,A9-NJ,A10-12,主

 动作输出：当机构中电机转动时，常开触点闭合；

 故障输出：当常用或备用电源故障时，常开触点闭合；

 负荷卸载：在电网－发电机模式下，常用电源故障，常开触点闭合；

 发电机启动：在电网－发电机模式下，常用电源正常，常开触点闭合，常用电源故障，常开触点打开；图1D型控制器外形尺 RS485：通信用端口，A’B’为通信预留端口；

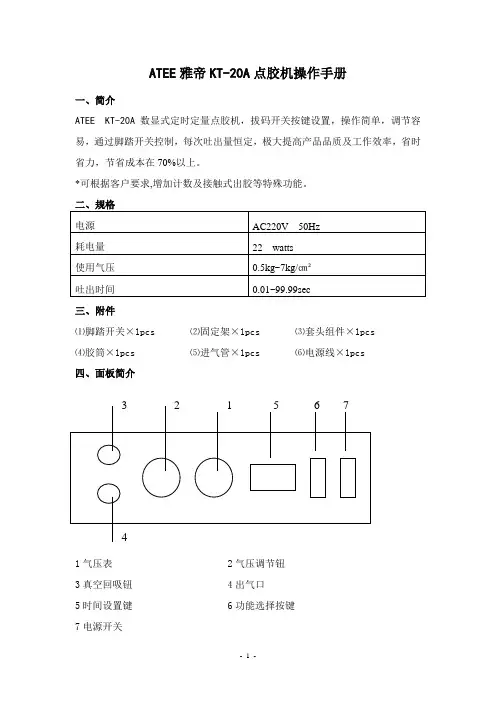

ATEE雅帝WJ-800点胶机操作手册

ATEE雅帝KT-20A点胶机操作手册

一、简介

ATEE KT-20A数显式定时定量点胶机，拔码开关按键设置，操作简单，调节容易，通过脚踏开关控制，每次吐出量恒定，极大提高产品品质及工作效率，省时省力，节省成本在70%以上。

*可根据客户要求,增加计数及接触式出胶等特殊功能。

二、规格

电源 AC220V 50Hz

耗电量 22 watts

使用气压 0.5kg~7kg/㎝²

吐出时间 0.01~99.99sec

三、附件

⑴脚踏开关×1pcs ⑵固定架×1pcs ⑶套头组件×1pcs

⑷胶筒×1pcs ⑸进气管×1pcs ⑹电源线×1pcs

四、面板简介

3 2 1 5 6 7

4

1气压表 2气压调节钮

3真空回吸钮 4出气口

5时间设置键 6功能选择按键

7电源开关五、操作说明

1、接上电源；

2、接上气源，将进气管接入点胶机背面进气口(AIR IN)，直接插入；

3、接脚踏开关至点胶机背面之航空插座（FOOTSWITCH）,插入即自动锁紧；

4、将套头组件气管端插入前端出气口（AIR OUT）;

5、设定吐出时间，并调节气压钮至适当气压；

6、填加液体工作材质至针筒内并置入针筒塞，倒置排出空气；

7、将针筒固定于套头组件上；

8、完成准备工作后轻踩脚踏开关即可工作；

六、操作说明

本机具有⑴手动 ⑵半自动二种功能一体化之特性，依不同功能具体设置如下：

*手动

⑴按电源开关ON，接通电源；

⑵按功能选择按键至MANUAL；

⑶轻踩脚踏开关，液体吐出，放开脚踏开关，停止吐出；

施耐德atsD型控制器用户手册 2
