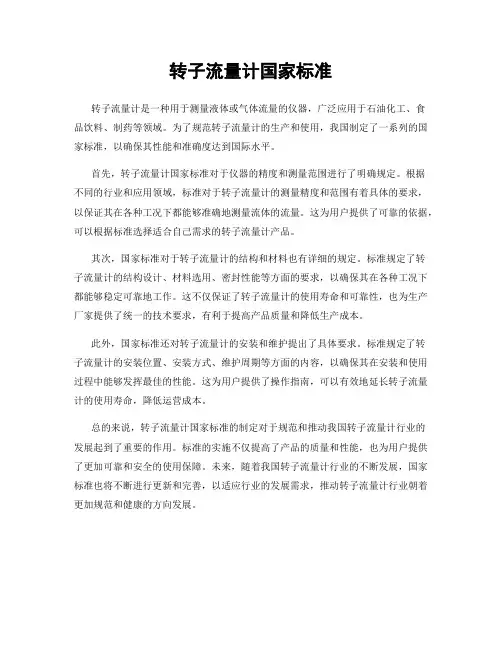

转子流量计国家标准
转子流量计是一种用于测量液体或气体流量的仪器，广泛应用于石油化工、食
品饮料、制药等领域。
为了规范转子流量计的生产和使用，我国制定了一系列的国家标准，以确保其性能和准确度达到国际水平。
首先，转子流量计国家标准对于仪器的精度和测量范围进行了明确规定。
根据
不同的行业和应用领域，标准对于转子流量计的测量精度和范围有着具体的要求，以保证其在各种工况下都能够准确地测量流体的流量。
这为用户提供了可靠的依据，可以根据标准选择适合自己需求的转子流量计产品。
其次，国家标准对于转子流量计的结构和材料也有详细的规定。
标准规定了转
子流量计的结构设计、材料选用、密封性能等方面的要求，以确保其在各种工况下都能够稳定可靠地工作。
这不仅保证了转子流量计的使用寿命和可靠性，也为生产厂家提供了统一的技术要求，有利于提高产品质量和降低生产成本。
此外，国家标准还对转子流量计的安装和维护提出了具体要求。
标准规定了转
子流量计的安装位置、安装方式、维护周期等方面的内容，以确保其在安装和使用过程中能够发挥最佳的性能。
这为用户提供了操作指南，可以有效地延长转子流量计的使用寿命，降低运营成本。
总的来说，转子流量计国家标准的制定对于规范和推动我国转子流量计行业的
发展起到了重要的作用。
标准的实施不仅提高了产品的质量和性能，也为用户提供了更加可靠和安全的使用保障。
未来，随着我国转子流量计行业的不断发展，国家标准也将不断进行更新和完善，以适应行业的发展需求，推动转子流量计行业朝着更加规范和健康的方向发展。
转子流量计维护检修规程1.总则1.1主题内容与适用范围本规程规定了气动远传转子流量变送器的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。
本规程适用于化工装置中在线使用的LZQ系列气远传转子流量计〔以下简称表,其他型号的气动远传转子流量计亦应参照使用。
1.2基本工作原理该仪表基于流体动力学中的节流装置恒压差原理工作。
1.3构成及功能该仪表构成如图1所示。
图1流量传感器是由一根其内径自下往上扩大的金属追星管和一个在锥形管内随流量变化而上下移动的浮子构成。
位移转角变换器是通过浮子导杆顶部的磁铁与变换器杠杆上的磁铁进行磁力耦合将浮子的位移变换为指示机构轴的转动〔角位移。
指示机构是将轴的转动通过连杆机构使指针在刻度板上指示出瞬时流量值。
气动变换器是将指示机构轴的转动带动其轴上的挡板运动,经喷嘴挡板气动变换机构把转子位移变换为标准的气动单元信号输出。
1.4主要技术性能及规格1.4.1性能指标基本误差：±1.5%〔用水标定气源压力：140kPa±10%输出信号：20~100kPa环境温度：-10~60℃耗气量：＜700L/h1.4.2 规格公称通径：6,10,15〔20,25,40,50,80,100,150mm最大工作压力：0.4,0.6,1,1.6,2.5,4.0,6.4,10,16,25MP被测介质温度：－30~150℃上限值：应符合按下式规定的系列：Qmax=a×10n式中Qmax－仪表流量上限值〔对于液体是指20℃下水的流量 a－1、1.2、1.6、2、2.5、3、4、5、6、8中任一数值；n－任意正、负整数或零。
量程比：10：1或5：11.5对维修人员的基本要求维修人员应具备如下条件；1.熟悉本规程及其相应的产品说明书等有关技术资料；2.了解工艺流程及仪表在其中的作用；3.掌握该仪表维护、检修、投运及常见故障处理的基本技能；4.掌握常用测试仪器和有关的标准仪器的使用方法。

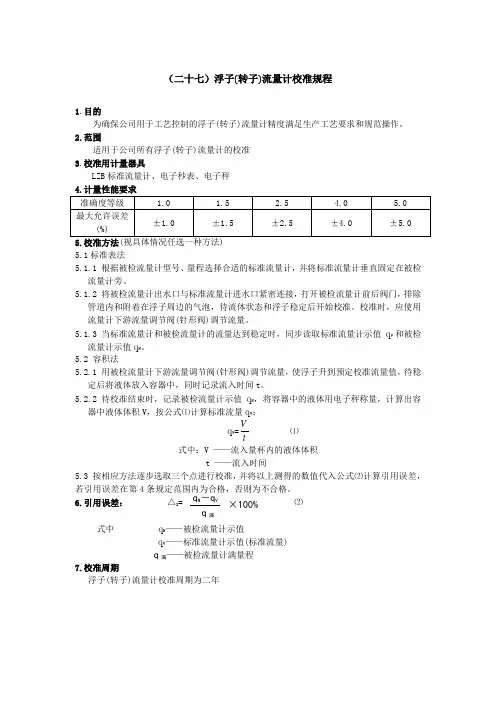

（二十七）浮子(转子)流量计校准规程1.目的为确保公司用于工艺控制的浮子(转子)流量计精度满足生产工艺要求和规范操作。
2.范围适用于公司所有浮子(转子)流量计的校准3.校准用计量器具LZB 标准流量计、电子秒表、电子秤4.计量性能要求5.校准方法(视具体情况任选一种方法)5.1标准表法5.1.1 根据被检流量计型号、量程选择合适的标准流量计，并将标准流量计垂直固定在被检流量计旁。
5.1.2 将被检流量计出水口与标准流量计进水口紧密连接，打开被检流量计前后阀门，排除管道内和附着在浮子周边的气泡，待流体状态和浮子稳定后开始校准。
校准时，应使用流量计下游流量调节阀(针形阀)调节流量。
5.1.3 当标准流量计和被检流量计的流量达到稳定时，同步读取标准流量计示值q V 和被检流量计示值q N 。
5.2 容积法5.2.1 用被检流量计下游流量调节阀(针形阀)调节流量，使浮子升到预定校准流量值，待稳定后将液体放入容器中，同时记录流入时间t 。
5.2.2 待校准结束时，记录被检流量计示值q N ，将容器中的液体用电子秤称量，计算出容器中液体体积V ，按公式⑴计算标准流量q V ：q V =tV ⑴ 式中：V ——流入量杯内的液体体积t ——流入时间5.3 按相应方法逐步选取三个点进行校准，并将以上测得的数值代入公式⑵计算引用误差，若引用误差在第4条规定范围内为合格，否则为不合格。
6.引用误差： △I = ⑵式中 q N ——被检流量计示值q V ——标准流量计示值(标准流量)q 满——被检流量计满量程7.校准周期浮子(转子)流量计校准周期为二年q N －q V q 满 ×100%。

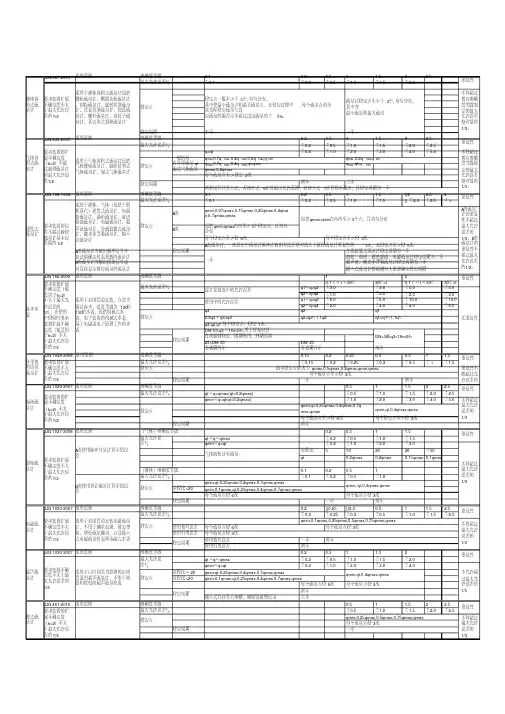

JJG 667-2010适用范围准确度等级0.10.20.51 1.52 2.5最大允许误差％±0.1±0.2±0.5±1.0±1.5±2.0检定周期JJG 633-2005适用范围准确度等级0.20.51 1.52 2.5最大允许误差％±0.2±0.5±1.0±1.5±2.0±2.5q<qt±0.4±1.0±2.0±3.0±4.0±5.0一般情况有分界流量qt q max ,qt,qmin湿式气体流量qmax,0.2qmaxJJG 198-1994适用范围准确度等级0.10.20.51 1.5()22.54最大允许误差％±0.1±0.2±0.5±1.0±1.5()±2.0±2.5±４检定周期JJG 162-2009适用范围准确度等级30℃<t 30℃<t 最大允许误差％q1≤q<q2±3.0±5.0q2≤q<q4±2.0±3.0q1≤q<q2±6.0±10.0q2≤q<q4±4.0±6.0q30.9q3≤q3<q325<DN ≤50有效期四年JJG 1038-2008 适用范围准确度等级0.150.20.250.30.51 1.5最大允许误差％±0.15±0.2±0.25±0.3±0.5±１±1.5检定点检定周期JJG 1029-2007适用范围准确度等级0.511.522.5最大允许误差％qt ≤q<qmax(qt=0.2qmax)±0.5±1.0±1.5±2.0±2.5qmin ≤q<qt(qt=0.2qmax)±1.0±2.0±3.0±4.0±5.0检定周期JJG 1037-2008适用范围0.20.51 1.5qt ≤q ≤qmax ±0.2±0.5±1.0±1.5qmin ≤q<qt ±0.2±1.0±2.0±3.0量程比5102030≥50qt 0.2qmax 0.2qmax 0.15qmax 0.1qmax0.10.20.51最大允许误差％±0.1±0.2±0.5±1.0量程比>20检定周期JJG 1033-2007适用范围准确度等级0.2()0.25()0.30.51 1.5 2.5最大允许误差％±0.2±0.25±0.3±0.5±1.0±1.5±2.5使用相对误差使用引用误差使用相对误差一年使用引用误差JJG 1030-2007适用范围准确度等级0.20.51 1.52qt ≤q ≤qmax±0.2±0.5±1.0±1.5±2.0qmin ≤q<qt ±0.4±1.0±2.0±3.0±4.0量程比≤20量程比>20插入式且具有自诊断，能保留报警记录JJG 461-2010适用范围准确度等级0.51 1.52 2.5最大允许误差％±0.5±1.0±1.5±2.0±2.5检定周期不得超过最大允许误差的1/3速度式流量计要求装置的误差不超过被检流量计基本误差限的1/2要求装置的扩展不确定度（k=2）不大于最大允许误差的1/3靶式流量计科里奥利质量流量计要求装置扩展不确定度不大于最大允许误差的1/3冷水水表要求装置扩展不确定度（覆盖因子k=2）不大于最大允许误差的1/5，在使用中检验时要求装置扩展不确定度（覆盖因子k=2）不大于最大允许误差的1/3涡轮流量计要求装置扩展不确定度不大于最大允许误差的1/3要求装置的扩展不确定度（k=2）不大于最大允许误差的1/2涡街流量计要求装置扩展不确定度不大于最大允许误差的1/3重复性qmin,qt,0.25qmax,0.4qmax,0.7qmax,qmax两年±6.0超声流量计要求装置不确定度不大于最大允许误差的1/3适用于以时间差为原理的封闭管道用超声流量计，不用于明渠和暗渠的超声流量仪表检定周期检定点电磁流量计两年六年不允许超过最大允许误差的1/5qmin,0.1qmax,qt,0.25qmax,0.4qmax,0.7qmax,qmax每个流量点检6次q max ,0.7q max ,0.4q max ,qt,qmin qmin,,qt,0.4qmax,qmax qmin,qt,0.25qmax,0.4qmax,0.7qmax,qmaxqmin,0.1qmax,qt,0.25qmax,0.4qmax,0.7qmax,qmax qmin,qt,0.4qmax,qmax 不得超过最大允许误差的1/3重复性每个流量点检3次检定点每个流量点检6次每个流量点检3次最大允许误差％检定点一年两年检定周期重复性q3,q2,q1每个检定点，检定1次。
