一、引言

随着科技的不断发展，自动化技术已经广泛应用于各个领域。在工业生产中，自动化技术的应用可以提高生产效率、降低成本、保证产品质量等方面发挥重要作用。其中，自动配料系统是工业生产中常见的一种自动化应用。组态王是一款常用于自动化控制系统中的软件，本文将介绍组态王在自动配料系统中的应用。

二、自动配料系统概述

1. 自动配料系统的定义

自动配料系统是指通过计算机控制和监测，实现原材料按照一定比例进行混合和加工的过程。它可以实现快速、准确地完成复杂的配方计算和混合操作，提高生产效率和产品质量。

2. 自动配料系统的组成

自动配料系统主要由计算机控制器、传感器、执行器和人机界面等组成。其中，计算机控制器是整个系统的核心部分，它通过编程实现对传感器和执行器的控制，并与人机界面进行交互。

3. 自动配料系统的应用领域

自动配料系统广泛应用于食品加工、化工生产、制药等领域。在这些领域中，自动配料系统可以大大提高生产效率和产品质量，减少人工操作的误差和劳动强度。

三、组态王在自动配料系统中的应用

1. 组态王的定义

组态王是一款常用于自动化控制系统中的软件，它可以实现对工业过程进行监测、控制和数据采集等功能。组态王具有操作简单、功能强大、可靠性高等特点，被广泛应用于各个行业。

2. 组态王在自动配料系统中的作用

组态王在自动配料系统中扮演着重要角色，它主要负责以下几个方面的任务：

（1）数据采集：组态王通过连接传感器和执行器，实时采集原材料的温度、压力、流量等参数，并将数据传输到计算机控制器进行处理。

（2）监测与控制：组态王可以实时监测原材料的状态，并根据设定好的配方比例进行控制操作。同时，它还能够检测异常情况并及时报警。

（3）数据处理与显示：组态王可以将采集到的数据进行处理，并通过人机界面显示出来。这些数据可以帮助工厂管理人员了解生产过程中的情况，并进行优化调整。

3. 组态王在自动配料系统中的具体应用

组态王在自动配料系统中的应用主要包括以下几个方面：

（1）配方管理：组态王可以实现对配方进行管理和设置，包括原材料种类、比例、加工过程等。这样可以确保每一批产品的质量和稳定性。

（2）数据监测与控制：组态王可以实时监测原材料的状态，根据设定好的配方比例进行控制操作。同时，它还能够检测异常情况并及时报警，避免产品质量问题。

（3）数据处理与显示：组态王可以将采集到的数据进行处理，并通过人机界面显示出来。这些数据可以帮助工厂管理人员了解生产过程中的情况，并进行优化调整。

（4）远程监控：组态王还支持远程监控功能，工厂管理人员可以通过互联网连接到自动配料系统进行远程监控和操作。

四、总结

自动化技术在工业生产中发挥着越来越重要的作用。自动配料系统是其中一个重要应用领域。组态王作为一款常用于自动化控制系统中的软件，在自动配料系统中发挥着重要作用。它可以实现数据采集、监测与控制、数据处理与显示等功能，帮助工厂管理人员更好地了解生产过程并进行优化调整。

合集下载

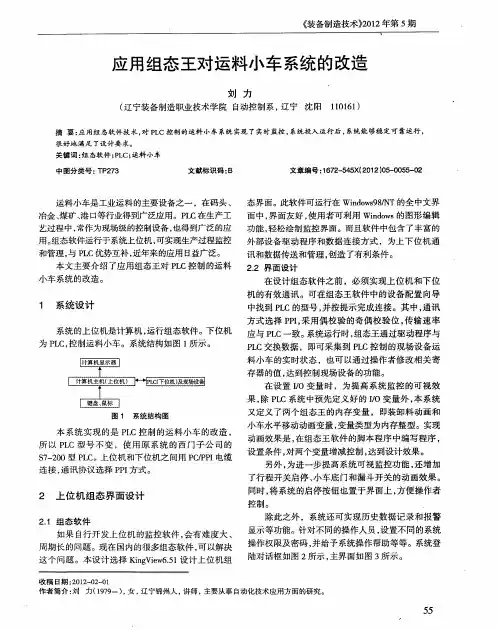

应用组态王对运料小车系统的改造

应用组态王对运料小车系统的改造

《装备制造技术１２０１２年第５期　

应用组态王对运料小车系统的改造　

刘力　

（辽宁装备制造职业技术学院自动控制系，辽宁沈阳１１０１６１）　

摘要：应用组态软件技术，对ＰＬＣ控制的运料小车系统实现了实时监控，系统投入运行后，系统能够稳定可靠运行，　

很好地满足了设计要求。　关键词：组态软件；ＰＬＣ；运料小车　

中图分类号：ＴＰ２７３　文献标识码：Ｂ　文章编号：１　６７２－５４５Ｘ（２０１　２）０５－００５５－０２　

运料小车是工业运料的主要设备之一，在码头、　

冶金、煤矿、港口等行业得到广泛应用。ＰＬＣ在生产工　

艺过程中，常作为现场级的控制设备，也得到广泛的应　用。组态软件运行于系统上位机，可实现生产过程监控　和管理，与ＰＬＣ优势互补，近年来的应用日益广泛。　

本文主要介绍了应用组态王对ＰＬＣ控制的运料　

小车系统的改造。　

１　系统设计　

系统的上位机是计算机，运行组态软件。下位机　

为ＰＬＣ，控制运料小车。系统结构如图１所示。　

图１　系统结构图　

本系统实现的是ＰＬＣ控制的运料小车的改造，　所以ＰＬＣ型号不变，使用原系统的西门子公司的　

Ｓ７—２００型ＰＬＣ。上位机和下位机之间用ＰＣ／ＰＰＩ电缆　

连接，通讯协议选择ＰＰＩ方式。　

２　上位机组态界面设计　

２．１组态软件　

如果自行开发上位机的监控软件，会有难度大、　

周期长的问题。现在国内的很多组态软件，可以解决　这个问题。本设计选择ＫｉｎｇＶｉｅｗ６．５１设计上位机组　态界面。此软件可运行在Ｗｉｎｄｏｗｓ９８／ＮＴ的全中文界　

面中，界面友好，使用者可利用Ｗｉｎｄｏｗｓ的图形编辑　

功能，轻松绘制监控界面。而且软件中包含了丰富的　

外部设备驱动程序和数据连接方式，为上下位机通　

讯和数据传送和管理，创造了有利条件。　

２．２界面设计　

在设计组态软件之前，必须实现上位机和下位　

机的有效通讯。可在组态王软件中的设备配置向导　

中找到ＰＬＣ的型号，并按提示完成连接。其中，通讯　

方式选择ＰＰＩ，采用偶校验的奇偶校验位，传输速率　

s7-300和组态王在煤矿自动系统中的应用设计

s7-300和组态王在煤矿自动系统中的应用设计

- 0 -

课程设计

课程名称： 电气控制与PLC控制技术

题 目：s7-300和组态王在煤矿自动系统中的应用设计

学 院： 信息工程学院 系： 电气自动化系

专业班级： 卓越电气101

学 号：

学生姓名：

起讫日期： 2013.6.24-2013.6.30

指导教师： 职称： 讲师

学院审核（签名）：

审核日期：

- 1 -

目 录

前 言----------------------------------------------------- 2

工作原理----------------------------------------------------- 3

硬件设计----------------------------------------------------- 6

一、提升机电控系统----------------------------------- 6

二、水泵电控系统--------------------------------------- 10

三、采煤工作面监控系统------------------------------ 17

结束语--------------------------------------------------------- 26

基于组态软件和PLC的钛合金称重配料系统

基于组态软件和PLC的钛合金称重配料系统

28基于组态软件和PLC的钛合金称重配料系统

基于组态软件和PLC的钛合金称重配料系统

Titanium Alloy weighing and Proportioning System

Based on Con figurati on Software a nd PLC

同朴超祁毅力曹轶轲刘俊李

卩日（

西部超导材料科技股份有限公司，

陕西西安710018）

摘要

:在钛合金配料过程中，屑状合金添加需人工称重配料，存在称料过程无记录、无历史数据追溯、缺乏有效监管、不

便于质量管理等问题。利用三维力控组态软件SCADA

(监控和数据采集)功能和西门子S7-200 SMART PLC

便捷通讯接

口及ZigBee

无线网络，设计出一个交互界面美观，功能完整的配料监控系统。现场实际应用效果表明、系统可以准确可靠地

对人工配料过程进行监控，实现人工称料标准作业，取得了明显的应用效果。

关键词

：组态软件；多机称重;数据库；

PLC；ZigBee

Abstract:" the process of titanium alloy batching,the addition of scrap alloy needs to be weighed manually.There are

some problems in the process of weighing,such hs no record,no historical data tracing,lack of effective supervision,and in­

convenient for quality management. By using the powerful SCADA (monitoring and data acquisition) function of the three-di­

mensional force control configuration software,the Siemens S7-200SMART PLC convenient communication interface and Zig­

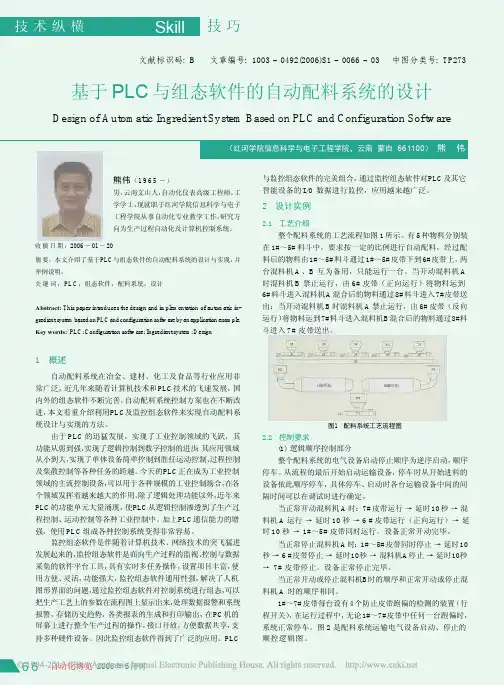

基于PLC与组态软件的自动配料系统的设计
