在施工现场，电路布线是非常重要的一项工作，尤其是三相五线制电路的布线更是需要特别的注意和细心的施工。三相五线制电路是指在三相电源系统中，使用五根导线进行传输和接地。在这篇文章中，我们将详细介绍三相五线制电路的布线方法和注意事项。

首先，三相五线制电路的布线需要遵循一定的规范和标准。在进行布线前，需要对施工现场进行仔细的勘测和设计，确保布线符合电气设计规范和要求。在进行布线时，需要使用符合国家标准的导线和电缆，并严格按照设计要求进行布置和连接。

在进行三相五线制电路布线时，需要注意以下几点：

1. 选择合适的导线和电缆：在进行三相五线制电路布线时，需要选择符合国家标准的导线和电缆，以确保电路的安全和可靠性。导线和电缆的规格和材质需要符合设计要求，并且经过正规的生产和检测。

2. 合理布置导线和电缆：在进行三相五线制电路布线时，需要合理布置导线和电缆，避免出现交叉和纠缠，确保电路的通畅和安全。导线和电缆的布置需要考虑施工现场的实际情况和要求，尽量减少损耗和浪费。

3. 注意导线和电缆的连接：在进行三相五线制电路布线时，需要注意导线和电缆的连接方法和质量。连接点需要牢固可靠，避免出现松动和接触不良的情况。连接点的绝缘处理也非常重要，需要确保连接点不会出现漏电和短路的情况。

4. 安全接地：在进行三相五线制电路布线时，需要注意安全接地的问题。合理设置接地装置，确保电路的安全运行。接地装置的选择和设置需要符合国家标准和要求，确保能够有效地排除电路中的漏电和故障电流。

总之，三相五线制电路的布线是一项需要特别注意和细心施工的工作。在进行布线前，需要对施工现场进行仔细的勘测和设计，确保布线符合电气设计规范和要求。在进行布线时，需要选择合适的导线和电缆，合理布置导线和电缆，注意导线和电缆的连接质量，以及进行安全接地。只有做到这些，才能确保三相五线制电路的安全和可靠运行。

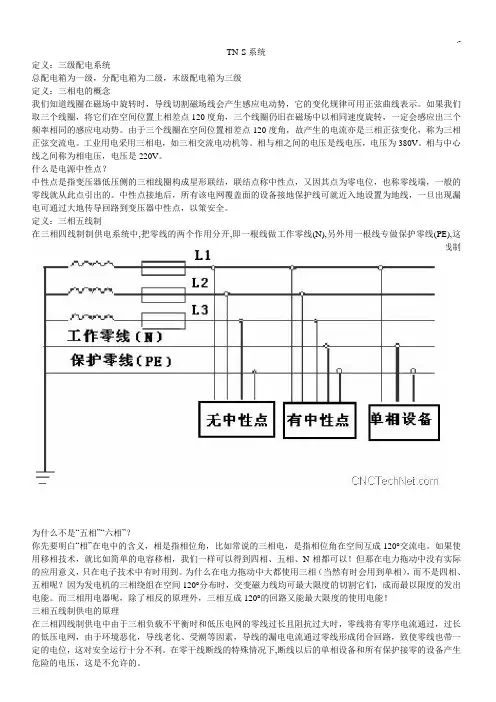

TN-S系统 定义：三级配电系统 总配电箱为一级，分配电箱为二级，末级配电箱为三级 定义：三相电的概念 我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业用电采用三相电，如三相交流电动机等。相与相之间的电压是线电压，电压为380V。相与中心线之间称为相电压，电压是220V。 什么是电源中性点？ 中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。 定义：三相五线制 在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示. 为什么不是“五相”“六相”？ 你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。为什么在电力拖动中大都使用三相（当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时，交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。而三相用电器呢，除了相反的原理外，三相互成120°的回路又能最大限度的使用电能！ 三相五线制供电的原理 在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。 如采用三相五线制供电方式，用电设备上所连接的工作零线N和保护零线PE是分别敷设的，工作零线上的电位不能传递到用电设备的外壳上，这样就能有效隔离了三相四线制供电方式所造成的危险电压,

.-

TN-S系统

定义：三级配电系统

总配电箱为一级，分配电箱为二级，末级配电箱为三级

定义：三相电的概念

我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业用电采用三相电，如三相交流电动机等。相与相之间的电压是线电压，电压为380V。相与中心线之间称为相电压，电压是220V。

什么是电源中性点？

中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。

定义：三相五线制

在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示.

为什么不是“五相”“六相”？

你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。为什么在电力拖动中大都使用三相（当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时，交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。而三相用电器呢，除了相反的原理外，三相互成120°的回路又能最大限度的使用电能！

三相五线制供电的原理

在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。 .-
