三相桥式全控整流电路及工作原理
三相桥式全控整流电路是一种常用的电力电子变换电路,广泛应用于交流调速、直流传动、直流无刷电机等领域。
它具有输出电压可调、功率因数可控和双向传输功率等特点。
1. 电路结构
三相桥式全控整流电路由六个可控硅整流器()组成,三个正并联,另外三个反并联。
每个可控硅整流器的阳极与交流电源的一相相连,阴极与负载相连。
整流器的栅极连接到相应的脉冲发生电路,用于控制导通时间。
2. 工作原理
在每个周期内,三相交流电源的三相电压有两相电压大于另一相电压。
整流电路利用这一特性,使两相较高电压的可控硅整流器导通,从而将这两相电压的正半周经整流器输出到负载。
通过控制每个整流器的导通时间,可以调节输出电压的幅值和相位。
当某一相电压达到最大值时,该相的两个整流器将导通。
随着时间推移,其他两相电压将超过该相电压,相应的整流器也将导通。
如此循环,每个整流器在每个周期内均有一段导通时间。
通过调节每个整流器的导通时间,即控制脉冲发生电路对栅极施加脉冲的时间,可以控制输出电压的幅值。
同时,还可以改变脉冲施加的相位角,从而控制功率因数。
3. 特点
(1) 输出电压可连续调节
(2) 功率因数可控
(3) 双向传输功率
(4) 电路结构相对简单
三相桥式全控整流电路通过控制整流器的导通时间和相位,可以实现对输出电压和功率因数的精确控制,是一种非常重要和实用的电力电子变换电路。
三相桥式全控整流电路实验结论一、电路结构与工作原理三相桥式全控整流电路由三相交流电源、三相全控桥、负载电阻以及触发脉冲源等部分组成。
其工作原理基于三相全控桥的工作原理，通过控制触发脉冲的相位来控制整流输出的电压大小和方向。
二、触发脉冲与控制方式本实验采用脉冲变压器触发方式，通过调节触发脉冲的相位来控制整流输出的电压大小和方向。
控制方式采用移相控制方式，通过调节控制电压的大小和极性来控制触发脉冲的相位。
三、输出电压与负载特性实验结果表明，随着控制电压的增大，整流输出电压增大，当控制电压达到一定值时，整流输出电压达到最大值。
当负载电阻增大时，整流输出电压减小，当负载电阻达到无穷大时，整流输出电压达到最小值。
四、功率因数与谐波分析实验结果表明，采用三相桥式全控整流电路可以有效地提高功率因数，减小谐波对电网的影响。
但是，当整流输出电压增大时，谐波电流也会相应增大，因此需要对谐波进行抑制。
五、电路参数设计与优化为了提高三相桥式全控整流电路的性能，需要对电路参数进行设计与优化。
实验结果表明，触发脉冲的频率和移相角是影响整流输出电压大小和稳定性的关键因素。
因此，在参数设计时需要重点考虑这些因素。
同时，为了减小谐波对电网的影响，需要选择合适的滤波器参数。
六、实验结果对比与分析通过对不同控制方式下的实验结果进行对比与分析，可以发现采用移相控制方式可以有效提高整流输出电压的稳定性和调节速度。
同时，采用脉冲变压器触发方式可以有效减小整流输出电压的脉动和噪声。
七、电路性能评估与改进建议根据实验结果，可以对三相桥式全控整流电路的性能进行评估。
本实验中，采用了以下指标进行评估：整流输出电压的大小和稳定性、功率因数、谐波含量以及调节速度等。
通过对这些指标进行分析，可以发现该电路具有以下优点：可以实现对交流电源的整流作用；可以提高功率因数；可以实现对整流输出电压的快速调节等。
但是也存在一些不足之处，例如触发脉冲的脉动和噪声较大等问题。

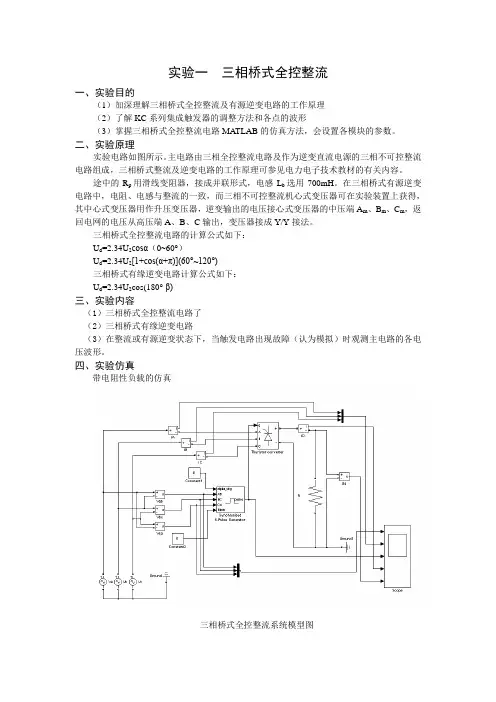

实验一三相桥式全控整流一、实验目的（1）加深理解三相桥式全控整流及有源逆变电路的工作原理（2）了解KC系列集成触发器的调整方法和各点的波形（3）掌握三相桥式全控整流电路MA TLAB的仿真方法，会设置各模块的参数。
二、实验原理实验电路如图所示。
主电路由三相全控整流电路及作为逆变直流电源的三相不可控整流电路组成，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的有关内容。
途中的R p用滑线变阻器，接成并联形式，电感L b选用700mH。
在三相桥式有源逆变电路中，电阻、电感与整流的一致，而三相不可控整流机心式变压器可在实验装置上获得，其中心式变压器用作升压变压器，逆变输出的电压接心式变压器的中压端A m、B m、C m，返回电网的电压从高压端A、B、C输出，变压器接成Y/Y接法。
三相桥式全控整流电路的计算公式如下：U d=2.34U2cosα（0~60°）U d=2.34U2[1+cos(α+π)](60°~120°)三相桥式有缘逆变电路计算公式如下：U d=2.34U2cos(180°-β)三、实验内容（1）三相桥式全控整流电路了（2）三相桥式有缘逆变电路（3）在整流或有源逆变状态下，当触发电路出现故障（认为模拟）时观测主电路的各电压波形。
四、实验仿真带电阻性负载的仿真三相桥式全控整流系统模型图启动MATLAB，进入SIMULINK后新建文档，绘制三相桥式全控整流系统模型，如图所示。
双击各模块，在出现的对话框设置相应的参数。
（1）交流电压源的参数设置：三相电源的相位互差120°，设置交流峰值相电压为100V、频率为60Hz（2）负载的参数设置：R=45Ω，L=0H，C=inf（3）通用变换器桥参数设置：本例中设置桥的结构为三相，缓冲电阻R s，为了消除模块中的缓冲电路，可以缓冲电阻R s的参数设定为inf。
缓冲电容Cs，单位为F，为了消除模块中的缓冲电路，可将缓冲电容C s的参数设定为inf。

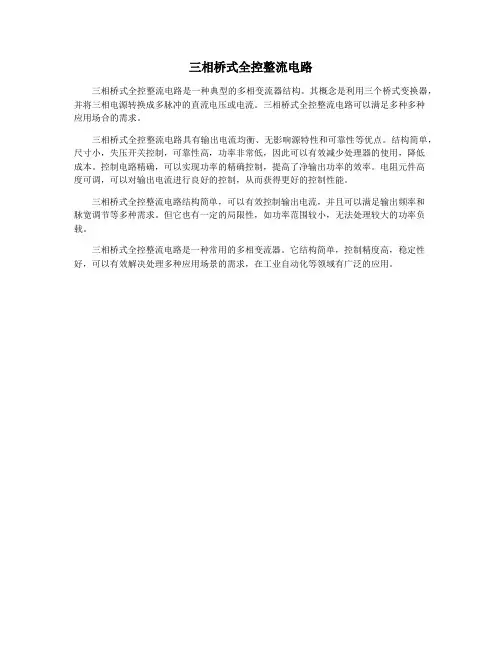

三相桥式全控整流电路
三相桥式全控整流电路是一种典型的多相变流器结构。
其概念是利用三个桥式变换器，并将三相电源转换成多脉冲的直流电压或电流。
三相桥式全控整流电路可以满足多种多种
应用场合的需求。
三相桥式全控整流电路具有输出电流均衡、无影响源特性和可靠性等优点。
结构简单，尺寸小，失压开关控制，可靠性高，功率非常低，因此可以有效减少处理器的使用，降低
成本。
控制电路精确，可以实现功率的精确控制，提高了净输出功率的效率。
电阻元件高
度可调，可以对输出电流进行良好的控制，从而获得更好的控制性能。
三相桥式全控整流电路结构简单，可以有效控制输出电流，并且可以满足输出频率和
脉宽调节等多种需求。
但它也有一定的局限性，如功率范围较小，无法处理较大的功率负载。
三相桥式全控整流电路是一种常用的多相变流器。
它结构简单，控制精度高，稳定性好，可以有效解决处理多种应用场景的需求，在工业自动化等领域有广泛的应用。
