三相桥式全控整流电路ud计算公式
三相桥式全控整流电路在电力电子技术中可是个重要的家伙！咱们今天就来好好唠唠它的 ud 计算公式。
要说这三相桥式全控整流电路，它可是在很多领域都有着广泛的应用，像直流调速系统、电化学加工、电镀等等。那这 ud 到底咋算呢？
先给您说说基本原理。三相电源嘛，每一相电压在不同时刻都有自己的大小和方向。而在这个整流电路中，通过对六个晶闸管的有序控制，就能把交流变成直流啦。
计算公式呢，Ud = 2.34U2cosα 。这里的 U2 是变压器二次侧相电压有效值，α 是触发延迟角。
咱举个例子来说，假设变压器二次侧相电压有效值是 220V，触发延迟角是 30 度。那 Ud 就等于 2.34×220×cos30°，您拿计算器算算，这结果就出来啦。
我之前在实验室里做相关实验的时候，就碰到过一些有趣的情况。当时，我们按照理论计算得出了一个预期的 Ud 值，可实际测量的时候，却发现跟计算结果有偏差。这可把我们急坏了，大家都在那抓耳挠腮，找问题到底出在哪。后来才发现，原来是有个晶闸管的触发信号没给对，导致它没正常导通。经过一番调整，最终得到的测量值就和计算值对上啦！ 再深入说说，这个公式里的触发延迟角α 可是个关键因素。α 越大，Ud 就越小。这就好比水龙头开得越小，水流就越小一样。
在实际应用中，我们得根据具体的需求来调整α ，从而得到我们想要的直流电压。比如说，在一些需要平滑调速的设备中，就得精确控制α 来实现电机的平稳运行。
总之，三相桥式全控整流电路的 ud 计算公式虽然看起来简单，但要真正理解透、用得好，还得结合实际多琢磨、多实践。希望您通过今天的介绍，对这个公式能有更清晰的认识！

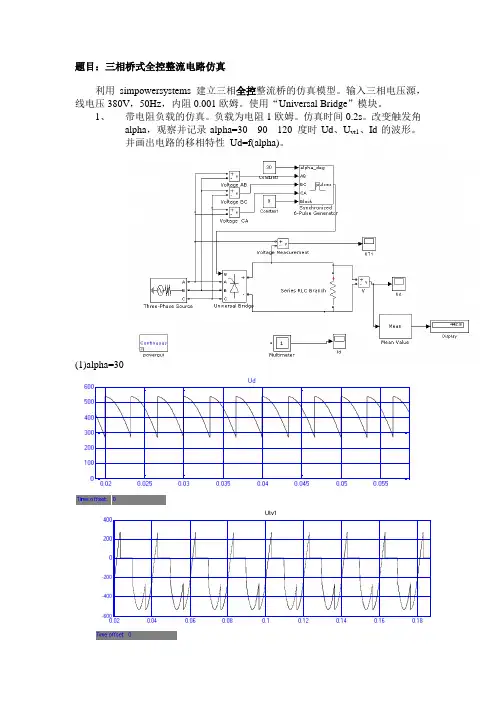

题目：三相桥式全控整流电路仿真
利用simpowersystems建立三相全控整流桥的仿真模型。输入三相电压源，线电压380V，50Hz，内阻0.001欧姆。使用“Universal Bridge”模块。
1、 带电阻负载的仿真。负载为电阻1欧姆。仿真时间0.2s。改变触发角alpha，观察并记录alpha=30 90 120 度时Ud、Uvt1、Id的波形。并画出电路的移相特性Ud=f(alpha)。
(1)alpha=30
Utv1 (2)alpha=90度
(3)alpha=120度 Id
(4)电路的移相特性Ud=f(alpha)
alpha Ud
0 511.1
10 503.4 20 480.5
30 442.9
40 391.8
50 328.9 60 256
70 181.2
80 118.4
90 68.29
100 30.83 110 7.766
120 0.00112
2、带阻感负载的仿真。 R=1欧姆，L=10mH，仿真时间0.2s。改变触发角alpha，观察并记录alpha=30 60 90 度时Ud,Uvt1,Id的波形。并画出电路的移相特性Ud=f(alpha)。
(1)alpha=30度
/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式/通用格式UdUd (2)alpha=60度
(3)alpha=90度
(4)电路的移相特性Ud=f(alpha)。
alpha Ud
0 496.9
10 513.2
20 510.3 30 496.1 40 479.9
50 469.7
60 417.8
70 300.6
80 191.8
90 103.5 100 43.47 110
14.04
3、带阻感负载，R=1欧姆，L=10mH，仿真时间0.2s。当触发角为30度时，从第六个周期开始移去A相上管的触发脉冲，观察并记录移去触发脉冲后Ud,Uvt,Id的波形。并分析故障现象。
WORD格式可编辑

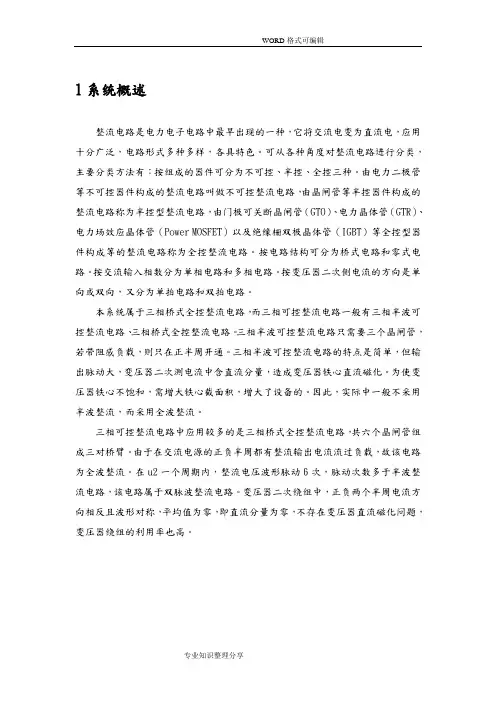

专业知识整理分享 1系统概述
整流电路是电力电子电路中最早出现的一种，它将交流电变为直流电，应用十分广泛，电路形式多种多样，各具特色。可从各种角度对整流电路进行分类，主要分类方法有：按组成的器件可分为不可控、半控、全控三种。由电力二极管等不可控器件构成的整流电路叫做不可控整流电路，由晶闸管等半控器件构成的整流电路称为半控型整流电路，由门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（Power MOSFET）以及绝缘栅双极晶体管（IGBT）等全控型器件构成等的整流电路称为全控整流电路。按电路结构可分为桥式电路和零式电路。按交流输入相数分为单相电路和多相电路。按变压器二次侧电流的方向是单向或双向，又分为单拍电路和双拍电路。
本系统属于三相桥式全控整流电路，而三相可控整流电路一般有三相半波可控整流电路、三相桥式全控整流电路。三相半波可控整流电路只需要三个晶闸管，若带阻感负载，则只在正半周开通。三相半波可控整流电路的特点是简单，但输出脉动大，变压器二次测电流中含直流分量，造成变压器铁心直流磁化。为使变压器铁心不饱和，需增大铁心截面积，增大了设备的。因此，实际中一般不采用半波整流，而采用全波整流。
三相可控整流电路中应用较多的是三相桥式全控整流电路，共六个晶闸管组成三对桥臂。由于在交流电源的正负半周都有整流输出电流流过负载，故该电路为全波整流。在u2一个周期内，整流电压波形脉动6次，脉动次数多于半波整流电路，该电路属于双脉波整流电路。变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器绕组的利用率也高。
WORD格式可编辑
专业知识整理分享 1.1总体方案设计
1 课程设计任务书
学生姓名： 专业班级： 自动化0602班
指导教师： 工作单位： 自动化学院
题目：三相桥式全控整流电路的设计（带反电动势负载）
初始条件：
1． 反电动势负载，E=60V，电阻R=10Ω，电感L无穷大使负载电流连续；
2． U2=220V，晶闸管触发角α=30°；
3． 其他器件如晶闸管自己选取。
要求完成的主要任务：（包括课程设计工作得及其技术要求，以及说明书撰写待具体要求）
1. 主电路的设计及原理说明；
2. 触发电路设计，每个开关器件触发次序及相位分析；
3. 保护电路的设计，过流保护，过电压保护原理分析；
4. 各参数的计算（输出平均电压，输出平均电流，输出有功功率计算，输出波形分析）；
5. 应用举例；
6. 心得小结。
时间安排：
7月6日 查阅资料
7月7日 方案设计
7月8日- 9日 馔写电力电子课程设计报告
7月10日 提交报告，答辩
指导教师签名： 年 月 日
系主任（或责任教师）签名： 年 月 日
2 摘要
整流电路就是把交流电能转换为直流电能的电路。大多数整流电路由变压器、整流主电路和滤波器等组成。它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。整流电路通常由主电路、滤波器和变压器组成。20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。变压器设置与否视具体情况而定。变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。
