冷干机基础知识

冷干机培训资料

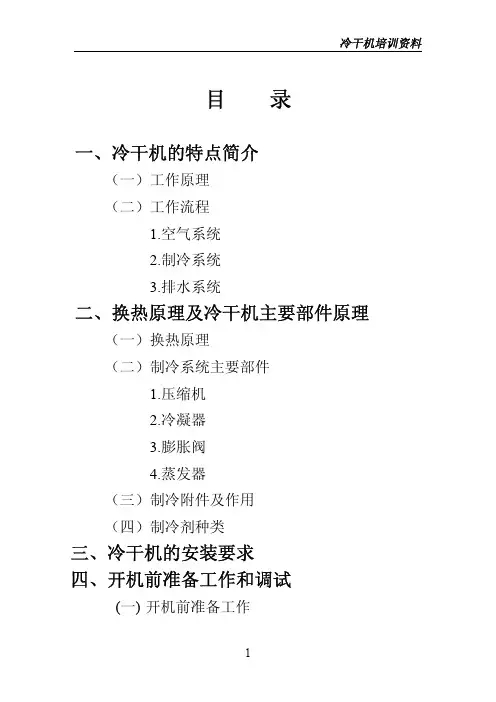

1目录一、冷干机的特点简介（一）工作原理（二）工作流程1.空气系统2.制冷系统3.排水系统二、换热原理及冷干机主要部件原理（一）换热原理（二）制冷系统主要部件1.压缩机2.冷凝器3.膨胀阀4.蒸发器（三）制冷附件及作用（四）制冷剂种类三、冷干机的安装要求四、开机前准备工作和调试(一)开机前准备工作冷干机培训资料

2(二)空载调试及注意事项(三)加载调试及注意事项(四)关机步骤五、常见故障（一）制冷系统故障（二）空气系统故障（三）电器系统故障（四）排水系统故障六、冷干机的日常维护和保养七、微型线路板简介冷干机培训资料

3一、冷干机的特点简介（一）工作原理冷冻式压缩空气干燥机通过冷却降温，使压缩空气中的水蒸汽凝结成液滴，从而达到减少含湿量的目的。凝结出的液滴经过自动排水系统排出干燥机。只要干燥机出口的下游管路所处的环境温度不低于蒸发器出口露点温度，就不会产生二次结露现象。（二）工作流程1、空气系统水蒸汽达到饱和状态的压缩空气进入干燥机的预冷器中，在预冷器里，进入的热空气被出去的冷空气先冷却降温冷干机培训资料

4一部分，这就减少了系统的负荷（此过程为预冷）。预冷后的空气然后进入蒸发器。在这里，空气放出的热量被冷媒吸收，冷却到预先设定的温度(3~10℃)。空气被冷却后就使水蒸汽结成液滴，并通过汽水分离器从空气中分离出来，又经自动排水器排出机外，离开汽水分离器后，冷空气进入预冷器的壳程，与入口热空气进行热交换，在被加热到大约与入口空气相差10℃后离开干燥机。这种再加热防止外部出口空气管路和下游管路的二次结露，还增加了空气的能量，提高了效用。此外，压缩空气经过干燥机后，其中的3μ及以上固体尘都已被滤除，气源品质达到清洁、干燥的要求。2、制冷系统低温低压气态高温高压气态中温高压液态低温低压液态压缩机冷凝器膨胀阀蒸发器冷干机培训资料

5系统工作时，压缩机将蒸发器所产生的低压低温制冷剂蒸汽吸入汽缸内，经压缩后压力升高(温度也升高)到稍大于冷凝器内的压力时，将高压制冷剂蒸汽排到冷凝器中。所以压缩机起着压缩和输送制冷剂蒸汽的作用。在冷凝器内，温度和压力较高的制冷剂蒸汽与温度较低的空气（或常温水）进行热交换而冷凝为液体。这时液态制冷剂再经膨胀阀降压（降温）后进入蒸发器，在蒸发器内吸收压缩空气的热量而汽化。这样，被冷却物体便得到冷却，而制冷剂蒸汽又被压缩机吸走，开始下一个循环周期。这样，制冷剂在系统中经过压缩、冷凝、膨胀（节流）、蒸发四个过程完成了一个循环，如此周而复始地不断进行，通过连续制冷循环，实现了制冷的目的。3、排水系统空气先经预冷器降温除去一部分水，再经蒸发器大幅度降温除去大量的水，通过挡水板或汽水分离器把冷凝水排到隔污桶，再经排水器排出。二.换热原理及冷干机主要部件原理（一）换热原理1、显热：大部分传热是依靠温差来传导热量的传热方式。冷干机培训资料

冷干机的工作原理

冷干机是一种常用的工业设备，主要用于将湿润的物料进行干燥处理。它通过降低物料的温度，使水分从物料中蒸发出来，从而达到干燥的目的。下面将详细介绍冷干机的工作原理。

1. 冷凝器：冷凝器是冷干机的核心部件之一。它由一组管道和冷却介质组成。冷却介质通常为制冷剂，如氨气或者氟利昂。当湿润的物料进入冷干机后，冷却介质通过冷凝器中的管道流动，将湿气冷凝成水，然后排出冷干机。

2. 蒸发器：蒸发器是冷干机的另一个重要部件。它由一组管道和加热器组成。加热器通常使用蒸汽或者电加热器来提供热量。当湿润的物料进入蒸发器后，加热器加热管道中的空气，使其温度升高。随着温度升高，物料中的水分开始蒸发，并与加热的空气混合。

3. 循环风机：循环风机是冷干机的动力来源，它通过产生强大的气流，将蒸发器中的热空气和冷凝器中的冷空气循环流动。这种循环流动可以加快湿气的蒸发和冷凝速度，从而提高干燥效果。

4. 控制系统：冷干机通常配备了一个智能控制系统，用于监测和控制干燥过程。控制系统可以实时监测物料的湿度和温度，并根据设定的参数调整加热器和冷凝器的工作状态，以确保干燥效果的稳定和高效。

冷干机的工作流程如下：

1. 物料进料：湿润的物料通过进料口进入冷干机。

2. 加热蒸发：物料在蒸发器中与加热的空气混合，水分开始蒸发。

3. 冷凝排水：蒸发后的湿气通过冷凝器冷却，变成液体水，然后排出冷干机。 4. 干燥完成：经过多次循环，物料中的水分逐渐减少，直到达到所需的干燥程度。

冷干机的工作原理基于湿气的冷凝和蒸发过程。通过控制加热器和冷凝器的工作状态，可以实现对物料的精确干燥。冷干机具有干燥速度快、干燥效果好、操作简单等优点，广泛应用于化工、食品、医药等行业中的物料干燥过程中。

以上是冷干机的工作原理的详细介绍。冷干机通过降低物料温度、利用冷凝和蒸发过程，实现对湿润物料的干燥。掌握了冷干机的工作原理，可以更好地了解和应用这一设备，提高干燥效果，提高生产效率。

冷干机的工作原理

冷干机是一种常用的工业设备，用于去除物体表面的水分。它采用冷凝原理，通过降低物体表面的温度，使水蒸气在物体表面凝结成液态水，然后通过排水系统将水分排出。

工作原理如下：

1. 压缩机：冷干机的核心部件是压缩机。压缩机通过工作介质（通常是制冷剂）的循环流动，将低温低压的气体吸入，经过压缩后，产生高温高压的气体。

2. 冷凝器：高温高压的气体进入冷凝器，通过冷却介质（通常是冷却水或空气）的冷却作用，使气体温度降低，从而使气体冷凝成液体。冷凝器通常由一系列金属管组成，这些管通过散热片或冷却水进行散热。

3. 膨胀阀：冷凝后的液体通过膨胀阀进入蒸发器。膨胀阀起到控制液体流量和降低液体压力的作用，使液体在进入蒸发器之前蒸发器蒸发。

4. 蒸发器：蒸发器是冷干机的主要工作部件。在蒸发器中，液体制冷剂通过蒸发释放热量，从而使物体表面的温度降低。蒸发器通常由一系列金属管组成，这些管通过散热片或冷却水进行散热。

5. 排水系统：当物体表面的水分被冷凝成液态水后，通过排水系统将水分排出。排水系统通常由管道和排水泵组成，可以将水分排出到外部容器或排水管道中。

冷干机的工作原理可以通过以下步骤简单概括：

1. 压缩机将低温低压的气体压缩成高温高压的气体。

2. 高温高压的气体通过冷凝器冷却，变成液态水。

3. 液态水通过膨胀阀进入蒸发器。

4. 在蒸发器中，液态水蒸发释放热量，使物体表面温度降低。 5. 冷凝后的水分通过排水系统排出。

需要注意的是，冷干机的工作原理可以根据具体的设备和应用场景有所不同，但核心原理基本相同。此外，冷干机的工作效率和性能也受到多种因素的影响，如压缩机的效率、冷凝器和蒸发器的散热效果等。因此，在选择和使用冷干机时，需要根据具体需求和条件进行合理的选择和调整。

总结起来，冷干机利用冷凝原理去除物体表面的水分。通过压缩机、冷凝器、膨胀阀、蒸发器和排水系统等部件的协同作用，将水蒸气冷凝成液态水，并通过排水系统排出。冷干机的工作原理简单明了，广泛应用于许多行业中，如食品加工、制药、化工等领域。

冷干机工作原理

冷干机是一种用于去除湿气和水分的设备，广泛应用于工业生产和实验室环境中。它的工作原理基于冷凝和蒸发的原理，通过降低空气温度来实现湿气的凝结和去除。

1. 冷凝过程：

冷干机内部有一个冷凝器，通过压缩机将制冷剂压缩成高压气体，然后进入冷凝器。在冷凝器中，高温高压的制冷剂与环境空气接触，散发热量并冷却下来。冷却后的制冷剂变成液体，此时它的温度比空气低，可以吸收空气中的湿气。

2. 蒸发过程：

冷凝后的制冷剂通过膨胀阀进入蒸发器，蒸发器内部有一个蒸发器盘管。制冷剂在蒸发器盘管中膨胀，变成低温低压的气体。由于蒸发器盘管的温度低于空气的露点温度，空气中的湿气开始凝结并附着在蒸发器盘管上。同时，蒸发器内的风扇将空气吹过蒸发器盘管，加速湿气的蒸发。

3. 去湿过程：

经过蒸发器处理后的空气中的湿气已经凝结并转化为水滴，此时的空气变得干燥。冷干机通过排水管将凝结的水滴排出，同时再次循环制冷剂进行下一轮的冷凝和蒸发过程。这样循环往复，不断去除空气中的湿气，使空气变得更加干燥。

4. 控制系统：

冷干机通常配备有一个控制系统，用于监测和调节设备的运行状态。控制系统可以监测冷凝器和蒸发器的温度和压力，确保设备正常运行。同时，控制系统还可以根据设定的湿度要求，自动调节冷干机的工作参数，以达到理想的湿度控制效果。

总结： 冷干机通过冷凝和蒸发的工作原理，有效去除空气中的湿气和水分，使空气变得干燥。它在工业生产和实验室环境中的应用广泛，可以提高产品质量和实验的准确性。通过控制系统的监测和调节，冷干机能够稳定运行并满足不同湿度要求。
