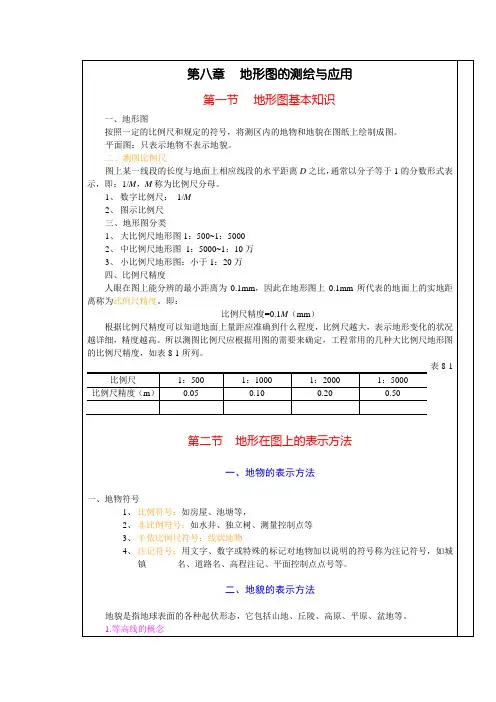

第八章 地形图的测绘与应用
第一节 地形图基本知识
一、地形图
按照一定的比例尺和规定的符号，将测区内的地物和地貌在图纸上绘制成图。
平面图：只表示地物不表示地貌。
二、测图比例尺
图上某一线段的长度与地面上相应线段的水平距离D之比，通常以分子等于1的分数形式表示，即：1/M，M称为比例尺分母。
1、 数字比例尺： 1/M
2、 图示比例尺
三、地形图分类
1、 大比例尺地形图1：500~1：5000
2、 中比例尺地形图 1：5000~1：10万
3、 小比例尺地形图：小于1：20万
四、比例尺精度
人眼在图上能分辨的最小距离为0.1mm，因此在地形图上0.1mm所代表的地面上的实地距离称为比例尺精度。即：
比例尺精度=0.1M（mm）
根据比例尺精度可以知道地面上量距应准确到什么程度，比例尺越大，表示地形变化的状况越详细，精度越高。所以测图比例尺应根据用图的需要来确定，工程常用的几种大比例尺地形图的比例尺精度，如表8-1所列。
表8-1
比例尺 1：500 1：1000 1：2000 1：5000
比例尺精度（m） 0.05 0.10 0.20 0.50
第二节 地形在图上的表示方法
一、地物的表示方法
一、地物符号
1、 比例符号：如房屋、池塘等，
2、 非比例符号：如水井、独立树、测量控制点等
3、 半依比例尺符号：线状地物
4、 注记符号：用文字、数字或特殊的标记对地物加以说明的符号称为注记符号，如城镇 名、道路名、高程注记、平面控制点点号等。
二、地貌的表示方法
地貌是指地球表面的各种起伏形态，它包括山地、丘陵、高原、平原、盆地等。
1.等高线的概念 1)等高线的形成和定义
用不同高程而间隔相等的一组水平面P1 ，P2， P3与地表面相截，在各平面上得到相应的截取线，将这些截取线沿着垂直方向正射投影到水平投影面P上，便得到表示该地表面的一些闭合曲线，即等高线。如图8-5所示的就是地面高程为90m、95m、100m的等高线，所以等高线就是地面上高程相等的相邻点连接而成的闭合曲线。
