阀门的工作原理

启闭阀的工作原理

启闭阀（也称为阀门）是一种用于控制流体流动的装置，其工作原理基于以下几个方面：

1. 阀门主体：启闭阀通常由一个阀体和与之配合的阀瓣组成。阀体内设有一个孔道，当阀瓣与孔道对齐时，流体可以通过；当阀瓣与孔道不对齐时，阀瓣会堵塞孔道，停止流体流动。

2. 阀杆和阀瓣：启闭阀的阀瓣通常由一片或多片可移动的板状或圆盘状组件构成，这些组件会随阀杆的运动而打开或关闭。通过提起或降下阀杆，使阀瓣对齐或堵塞孔道，控制流体的通断。

3. 密封结构：关闭阀门时，阀瓣通常需要与阀体紧密配合以实现良好的密封性。常见的密封结构有填料密封、弹性密封和金属间隙密封等。这些密封结构可以防止流体泄漏和过渡压差增加。

4. 运动方式：启闭阀的阀杆可以通过手动操作或使用电动机、气动机构等自动控制装置进行运动。手动操作时，通过旋转手柄或拉动手轮来实现阀杆的升降，从而控制阀瓣的位置。

综上所述，启闭阀通过阀瓣与孔道的对齐或堵塞，控制流体的通断，从而实现对流体流动的控制。阀瓣的运动通过阀杆进行传递，并通过适当的密封结构保证阀门的密封性。不同的操作方式可以使启闭阀应用于各种不同的工业场景中。

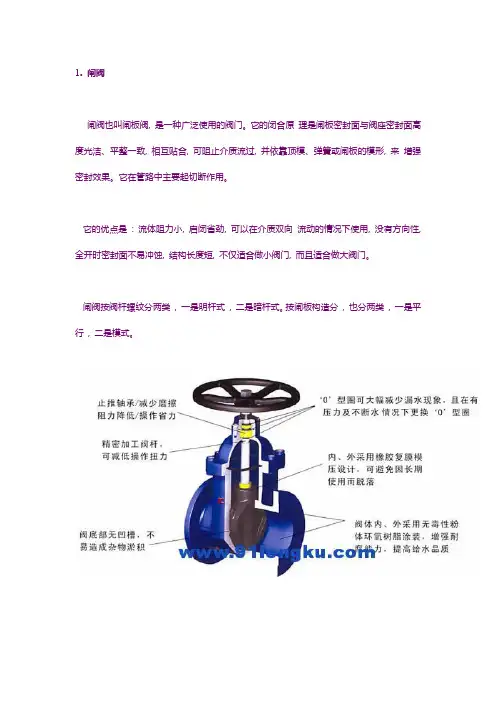

1. 闸阀

闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原 理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来 增强密封效果。它在管路中主要起切断作用。

它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向 流动的情况下使用, 没有方向性,

全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行 , 二是模式。

2. 截止阀

截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大,

长期运行时, 密封可靠性不强。

截止阀分为三类 : 直通式、直角式及直流式斜截止阀。

3. 蝶阀

蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋 。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用,

流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀,

因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀

球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质 冲蚀,

阀门的工作原理和结构

嘿呀！今天咱们就来好好聊聊“阀门的工作原理和结构”。

阀门呢，在我们的日常生活和工业生产中那可是起着至关重要的作用呀！它就像是一个神奇的开关，控制着流体的流动。

先来说说阀门的工作原理吧！哎呀呀，简单来讲，阀门就是通过改变通道的截面积来控制流体的流量、压力和流向。比如说截止阀，它通过阀杆带动阀瓣沿阀座中心线上下移动，从而实现阀门的开启和关闭。当阀瓣下降，与阀座紧密接触时，阀门就关闭啦，阻止流体通过；而当阀瓣上升，与阀座之间出现空隙，流体就能顺畅地流过。

再看看闸阀，哇，它的工作原理又有所不同！闸阀是通过闸板的升降来控制流体的流动。闸板垂直于流体流动方向，当闸板升起时，流体可以毫无阻碍地通过；当闸板降下，就像一道坚固的屏障，把流体拦住了。

还有蝶阀呢！蝶阀的阀瓣是一个圆盘，绕着阀杆旋转。当圆盘平行于流体流动方向时，阀门打开；当圆盘垂直于流体流动方向时，阀门关闭。

接下来咱们聊聊阀门的结构。哎呀呀，阀门的结构可是多种多样的！

以常见的球阀为例，它主要由阀体、球体、阀杆、密封件等组成。球体就是控制流体的关键部件，它上面有通孔，通过旋转阀杆带动球体旋转，使通孔与管道对齐或错开，从而实现开关。

而截止阀的结构呢，通常包括阀体、阀盖、阀瓣、阀杆、填料函

等部分。阀瓣和阀座的配合精度直接影响着阀门的密封性能。

闸阀的结构相对复杂一些，有阀体、闸板、阀杆、密封装置等。闸板的形状和材质对于阀门的性能有着重要影响。

蝶阀的结构较为简单，主要有阀体、蝶板、阀杆和密封件。蝶板的材质和形状决定了阀门的流量特性和密封效果。

总之呢，阀门的工作原理和结构是相互关联、相互影响的。不同类型的阀门在不同的工况下发挥着各自独特的作用。哇！了解了阀门的这些知识，是不是对我们的工业世界又多了一份认识呀？

在实际应用中，选择合适的阀门至关重要。要考虑流体的性质、工作压力、温度、流量等诸多因素。哎呀呀，一个小小的阀门，背后竟然有这么多的学问！

自动调节阀的工作原理

自动调节阀是一种用于控制流体流量的装置。它的工作原理基于通过改变阀门的开度来调节流体的流量。

当流体进入调节阀时，流体的压力将推动阀门的开关部件。这些开关部件可以是比例阀、膜片、螺杆或其他形式的机械装置。当流体的压力变化时，这些开关部件会相应地调整阀门的开度。

在调节阀的控制系统中，还有一个反馈回路，用于监测流体的流量情况。通过传感器等装置，反馈回路会将实际流量与设定流量进行比较，并将比较结果传递给控制器。

控制器根据反馈回路的信号来判断是否需要调整阀门的开度。如果实际流量低于设定流量，控制器将发出信号，使阀门打开，增加流体的流量。相反，如果实际流量高于设定流量，控制器将发出信号，使阀门关闭，减少流体的流量。

通过不断调整阀门的开度，自动调节阀能够精确地控制流体的流量，使其保持在设定的范围内。这种自动调节的过程可以持续进行，以满足不同工况下的需要。

总之，自动调节阀的工作原理基于通过控制阀门的开度来调节流体的流量。它通过反馈回路和控制器实现对流量的精确控制，以满足不同工况下的需求。
