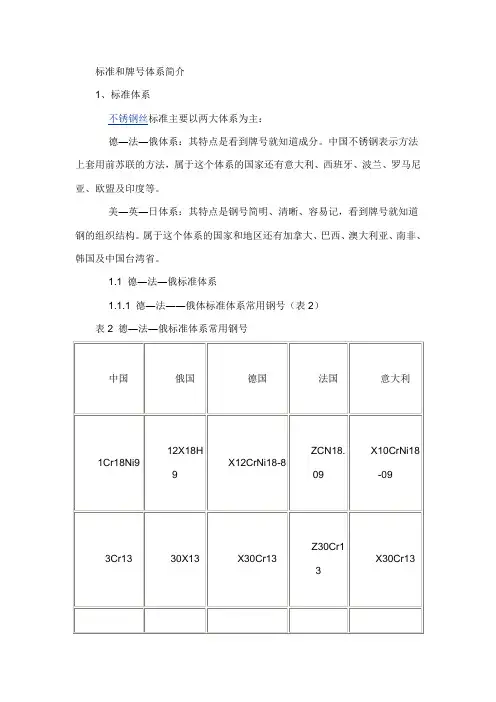

标准和牌号体系简介
1、标准体系
不锈钢丝标准主要以两大体系为主：
德―法―俄体系：其特点是看到牌号就知道成分。中国不锈钢表示方法上套用前苏联的方法，属于这个体系的国家还有意大利、西班牙、波兰、罗马尼亚、欧盟及印度等。
美―英―日体系：其特点是钢号简明、清晰、容易记，看到牌号就知道钢的组织结构。属于这个体系的国家和地区还有加拿大、巴西、澳大利亚、南非、韩国及中国台湾省。
1.1 德―法―俄标准体系
1.1.1 德―法――俄体标准体系常用钢号（表2）
表2 德―法―俄标准体系常用钢号
中国
俄国
德国
法国
意大利
1Cr18Ni9
12X18H9
X12CrNi18-8
ZCN18.09
X10CrNi18-09
3Cr13
30X13
X30Cr13
Z30Cr13
X30Cr13
0Cr18Ni12Mo2Ti
08X17H13M2T
X6CrNiMoTi17-12-2
Z6CNDT17.12
X6CrNiMoTi17-12
1Cr17Ni2
14X17H2
X20CrNi17-2
Z15CN16.02
XCrNi16
1.1.2 中国钢号的表示方法
1Cr18Ni9：镍平均含量9%、铬平均含量18%、碳百分含量*10（即0.1%）。
①牌号前第一个数字是碳百分含量的10倍。如果是0 C≤0.08% 00
C≤0.03%
②主要元素后面的数字表示该元素的百分含量。如果元素含量<1.5%数字就不写，大于1.5小于2.5元素后面写2。
③钢中Ti、Nb、Al、N等微量元素都要写出来。
④易切削钢在钢号前加“Y”。
⑤钢号后面加“L”表示冷拉；加“Q”表示轻拉；加“R”表示软态。
1.1.3 德―法―俄标准体系的元素符号（表3）
表3 德―法―俄标准体系的元素符号
国内外常用钢材牌号对照表
优质碳素结构钢
品名 中国 美国 日本 德国 国际标准化组织
GB ASTM JIS DIN、DINEN ISO 630
牌号 牌号 牌号 牌号 --
优质碳素结构钢 08F 1008
1010 SPHD；
SPHE -- --
10 1010 S10C；
S12C CK10 C101
15 1015 S15C；
S17C CK15；
Fe360B C15E4
20 1020 S20C；
S22C C22 --
25 1025 S25C；
S28C C25 C25E4
40 1040 S40C；
S43C C40 C40E4
45 1045 S45C；
S48C C45
C45E4
50 1050 S50C
S53C C50 C50E4
15Mn 1019 -- -- --
普通碳素结构钢
品名 中国 美国 日本 德国 国际标准化组织
GB ASTM JIS DIN、DINEN ISO 630
牌号 牌号 牌号 牌号
普通碳素结构钢 Q195 Cr.B SS330；
SPHC；
SPHD S185
Q215A Cr.C；
Cr.58 SS330；
SPHC
Q235A Cr.D SS400；
SM400A E235B
Q235B Cr.D SS400；
SM400A S235JR；
S235JRG1；
S235JRG2 E235B
Q255A SS400；
SM400A
Q275 SS490 E275A 碳素工具钢
品名 中国 美国 日本 德国 国际标准化组织
GB AST JIS DIN、DINEN ISO 630
牌号 牌号 牌号 牌号 --
碳素工具钢 T7(A) -- SK7 C70W2 TC70
T8(A) T72301；
W1A-8 SK5；
SK6 C80W1 TC80
T8Mn(A) -- SK5 C85W --
（年整理）不锈钢材料牌号对照表
0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。通俗的讲0Cr18Ni9就是304不锈钢板，0Cr18Ni9Ti就是321，一个是国标，一个是美标。321是因为原来冶炼技术不好，无法降低碳含量才研制的，现在因冶炼技术的提高，超低碳钢冶炼已经很平常，所以321有被淘汰的趋势。目前321的产量已经很少了。只有一些军工还在使用。0Cr18Ni9钢(AISI304)是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。由于此钢具有奥氏体结构，它不可能通过热处理手段予以强化，只能采用冷变形方式达到提高强度的目的。钢的奥氏体结构赋予了它的良好冷、热加工性能、无磁性和好的低温性能。0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。
0Cr18Ni9钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等，0Cr18Ni9亦可用子制造无磁、低温设备和部件。
0Cr19Ni10(AISI304L)是在0Cr18Ni9基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。此钢是为了解决因Cr23C6析出致使0Cr18Ni9钢在一些条件下存在严重的晶间腐蚀倾向而发展的。在开发初期，因冶金生产降碳较难，一度曾妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。与0Cr18Ni9比较，此钢强度稍低，但其敏化态耐晶间腐蚀能力显著优于0Cr18Ni9。除强度外，此钢的其他性能同于0Cr18Ni9。它主要用于需焊接且焊后又不能进行面溶处理的耐蚀设备和部件。上述两个钢种，在易产生应力腐蚀环境和产生点蚀和缝隙腐蚀的条件下，在选用时应慎重。[1]
国内外常用不锈钢牌号对照表 国内外常用不锈钢牌号对照表
号
NO 中国 日本 美国 英国 德国 法国
CHINA JAPAN USA UK CERMANY FRANCE
GB1220 JIS AISI ASTM BS970
BS1449 DIN17440 DIN17224 NFA35-572/NFA35-576-582
NFA35-584
1 1Cr18Ni9 SUS302 302
S30200 302S25 X12CrNi188 Z10CN18.09
2 0Cr18Ni9 SUS304 304
S30300 304S15 X5CrNi189 Z6CN18.09
3 00Cr19Ni10 SUS304L 304L
S30403 304S12 X2CrNi189 Z2CN18.09
4 0Cr25Ni20 SUS310S 310S
S31003
5 0Cr17Ni12Mo2 SUS316 316 S316O 316S16 X5CrNiMo1812 Z6CND17.12
6 00Cr17Ni14Mo2 SUS316L 316L
S31603 316S12 X2CrNiMo1812 Z2CND17.13
7 1Cr18Ni9Ti SUS321 321
S32100 321S12
321S20 X10CrNiTi189 Z6CNT18.10
类
别 中国 美国 日本 欧洲
马氏体不锈钢 Cr13型 410 SUS410 SAF2301
1Cr17Ni2 431 SUS431 SAF2321
9Cr18 440C SUS440c 0Cr17Ni4Cu4Nb 17-4PH SUH630
1Cr12Ni3MoWV XM32 DIN1.4313
2Cr12MoVNbN SUH600 2Cr12NiMoWV SUH616 双相钢 00Cr18Ni5Mo3Si2 S31500 3RE60
