探究供暖阀门的优化设计

关于城市集中供热管网设计中的问题及分析

摘要：随着城市集中供热的发展，供热管网的重要性日益显现出来，供热管网与人们的日常生活密切相关，集中供热区域迅速扩大，因此这就需要对供热管网进行优化设计。目前，我国供热管网的规模逐渐扩大，造价成本高，影响的区域比较广泛，但是使用的周期和寿命比较短，所以，就导致了巨大的浪费，影响了城市的规划和建设。因此,要合理分配热网用户,在供热管网的设计中优化方案，完善城市供热系统。

关键词:集中供热；官网；优化

引言随着社会的发展，人居水平的提高，环保意识也在日益增强，集中供热作为节约能源、改善环境的城市化基础设施，规模逐渐扩张，但是因技术滞后、观念陈旧等原因仍存在很多问题。集中供热系统包括热源、热网、热用户等三大重要组成部分，它们即相互关联又相互制约，本文结合多年工作经验以混合回路节能设计为例就热源的节能、热网的节能、热力站及二级网的节能等方面对城市集中供热节能设计进行简要探讨。

1我国城市集中供热暖管网设计存在的问题

1.1凝结水问题

通过对多地供热管网设计调查发现，当前应用的集中供热管网蒸汽管道设计对于凝结水回收缺乏必要的考虑。在集中供热过程中，供热凝结水问题一直未得到有效解决。凝结水不但会腐蚀管道，使管道的使用寿命大大缩短，还将对供热管网的整体供热质量造成严重影响，使供热消耗大幅度增加，导致资源浪费，因此凝结水问题也是集中供执管网优化设计必须考虑解决的问题，设备、管道等材质质量不达标或者管道连接不牢靠、供热温度等等都是可能导致凝结水的原因。除此之外在蒸汽管道中暖管不充分、不彻底，导致送出的蒸汽部分凝结成水，体积突然缩小，造成局部真空，周围介质将高速向此处冲击，也会发出巨大的音响和振动，导致凝结水回收管道产生水击现象，影响供热质量。

1.2分支设计存在问题

对于城市集中供热管网的设计工作来说，因为其涉及到的用户比较繁杂，所以相对应的分支管网也就比较多，存在的分支相对而言也就更为复杂，因此，这些分支的设计也就增大了相关设计人员的工作难度，很容易就会出现一些问题影响其设计的可靠性，在当前的城市集中供热管网中甚至出现了分支管径大于主干管径的问题，这必然会对于最终的供热效果产生较大的影响和干扰，必须要引起足够的重视。

浅谈某办公楼的暖通空调优化设计

摘 要 简要描述了某办公楼的工程概况及使用要求，总结了空调冷热源设置、两管制空调水系统、防排烟系统、空调风系统、气流组织形式等的系统设计，并对该办公楼的空调节能系统设计进行了总结，并结合本次工程总结设计经验和个人体会

关键词 办公楼；暖通空调；冷热源系统；空调水系统；空调风系统；防排烟系统

1 工程概述

该工程位于四川省某市，为综合办公楼，地下二层，地上十二层。总建筑面积为13066.53m2。建筑高度为53.45m，属于一类高层公共建筑。一层层高6m，为办公大堂和客服大厅及办公区域、值班室、门厅等。二层层高4.2m，为办公用房及档案室。三层层高5.1m为职工食堂。四～十一层层高4.2四～十一层主要为办公室。十二层层高4.2m（局部为5.7m）主要为会议室及多功能厅，仅部分房间为办公室。地下层层高为5.7米，为停车场和设备用房。

2 冷热源设备选择

2.1 空调设计参数

表1 室外空气计算参数

序号 名称 单位 数量

1 采暖

2室外计算干球温度 通风 冬季 ℃ 7

夏季 ℃ 31 空调 冬季 ℃ 2

夏季 ℃

3夏季室外计算湿球温度 ℃ 27.1

4室外计算相对湿度 冬季最冷月平均 ℃ 79

夏季最冷月平均 ℃ 81

5室外计算风速 冬季平均 m/s 1.5

夏季平均 m/s 1.7

表2 室内设计参数

房间名称 室内温度（℃） 相对湿度（%） 新风量（m3/h·p）

夏季 冬季 夏季 冬季

办公 25 20 55 - 30

大厅 25 20 55 - 20

会25 20 55 - 20 议室

餐厅 25 20 55 - 25

空调系统采用空气源热泵形式，设置集中中央空调系统，本楼空调使用区的面积为9502m2，夏季空调总冷负荷1311.2KW，单位面积冷指标138W/m2，冬季空调总热负荷647.7KW，单位面积热指标68.2W/m2，十二层生产调度中心用房采用多联机空调系统，二层计算机管理中心用房采用精密空调系统，一层值班室采用分体空调。其余区域采用风机盘管加新风系统（该系统适合于使用时间不同、新风量需求不同），选用两台螺杆式风冷热泵系统。本楼采用玻璃幕墙（开窗面积较小）且会议室和办公区域较大不能采用自然采光通风的效果，设置集中中央空调系统比较符合本楼的功能特点，夏季提供7～12℃冷水，冬季提供40～45℃热水。

创新观察

—318—

（一）设备更新与加强管理力度 以配电网自动化建设为契机，将过去的老旧、落后设备统统进行更新替换，过去供电设备简陋，通常是户外开闭所，这种方式不利于维修。出现故障就要等候专业的技术人员过来维修，为了安全，技术人员必须切断电源，导致周围停电，影响居民正常生活，供电可靠性较弱。通过配网自动化这一技术的应用，不仅能实现自动操作，还能通过遥感技术对线路运行情况进行监控，避免了技术人员亲自维修，极大地保障了技术人员的生命安全。 为了能使配电网自动化得到有效地使用，各电力公司还应该建立起完善的管理机制，借此对各个部门进行严格要求，发挥出部门应有的作用，对配电网运行出现的问题提出合理的调整建议，以此来增加配电网运行的可靠性[2]。 （二）提高技术人员素质水平 技术人员对配网自动化技术的影响很大，甚至可以说技术人员的水平影响着配网自动化技术与配电网系统融合的质量。所以在配网自动化技术运用之前，就要对技术人员进行相应的培训，向他们讲述安装时的注意事项，这样不但提升了他们的专业技能，还让他们对配网自动化技术有了更加深入地了解，以便日后能够更好地解决突然出现的棘手问题。培训时不应只顾及年轻人的进度，同样要照顾年龄稍大但是具有丰富经验的老员工。在加强老员工与时俱进的工作理念时也让老员工分享自己的想法，让年轻技术人员增长经验。公司也可以定期展开竞技比赛，让获得优胜的人讲解自己能获胜的原因，在验证自己能力的同时，也能从别人身上得到一些启发。在技术与经验共同增长的良好形势下，才能促进我国电力事业的发展，保障供电的稳定性。 （三）根据实际情况灵活运用系统 以往的检修方式主要是以周期进行检修维护，这样不但无法及时对故障进行处理，而且更无法主动或提前对事故进行预防。如今技术人员可以通过配网自动化技术中的故障定位功能处理以上问题。但是有两方面需要注意，一是多方面检测，小区要检测变电站、配电站等。对用户则是检测电表以及分段开关。另一方面则是需要技术人员对环境进行分析后，根据实际情况选择相应的设备。由于电力设备安装在户外的缘故，天气会对其造成很大影响。例如东北，冬天天气十分寒冷，为了保障配电网安全运行，就要选择具有抗寒能力的电力设备。沿海地区气候湿润，则需要具有相应抗潮能力的设备。除此之外，还要考虑地理因素，根据季节制定合适的维修计划。 （四）从技术人员角度加强供电稳定性 为保障主回路的可靠性，应对负荷进行优化配置。这就需要监测线路运行情况。一般会运用两种方法进行监测，一是地馈线自动化系统，二是集中馈线自动化系统。这在降低了电力系统运行风险的同时也提升了配网自动化运行的质量。配电网系统中，相关的设备，元器件具有品牌杂乱、数量多、样式多的特点，因此技术人员应该不断提升自身技术，对设备管理制度提出建议并加以完善，如此才能对供电稳性定有所保障。电力企业应建立档案制度，让每个技术人员记录下自己在维修过程中所遇到的问题和解决的办法，技术人员之间可以互相查阅，根据自身情况吸取经验弥补自身不足。这样不仅使全体技术人员的工作能力及技术水平得到提升，还能加快故障的维修进度，进而提升工作效率。而且还可以根据相关记录，总结出一些供电线路中经常出现的问题，并对这些问题想出相应的对策，从根本上解决这些问题，从而提升我国供电的稳定性，促进我国电力行业的发展[3]。 结论：配网自动化技术已经使我国的电力行业产生巨变，不仅使供电可靠性得到提升，还提高了故障维修效率，压缩了工作时间，极大地保障了技术人员的生命安全。所以各电力企业应该积极参与进来，共同进行配网自动化建设，以此让我国的电力行业得到长足的发展。 参考文献： [1]居剑文.简析配网自动化技术对配电网供电可靠性的影响[J].农村经济与科技,2020,31(18):299-300. [2]陈钗.配网自动化建设对供电可靠性的影响[J].通信电源技术,2020,37(12):233-235. [3]单玉涵.配网自动化建设对供电可靠性的影响及问题解决策略探析[J].通信电源技术,2020,37(11):245-247. 城市集中供暖系统节能及换热站控制系统的设计研究 郭长春 （华电能源股份有限公司富拉尔基热电厂，黑龙江 齐齐哈尔 161041） 摘 要：我国现如今在各方面都在飞速发展，热计量技术现阶段已经取得了较大的进步，而对于保障住宅供暖系统当中的节能方面具有极为重要的意义，本文将针对城市集中供暖节能设计以及换热站控制系统设计研究进行简要阐述，概括说明集中供暖系统节能的基本需求，对于集中供暖住宅系统节能方面的要求进行简要分析，希望对我国今后在供暖方面具有一定的帮助。 关键词：集中供暖；节能减排；控制系统；换热站系统 引言：集中供暖具有节能、不扰民、供暖效果好以及减少污染等特点逐渐被广大城市所运用。但是，飞速发展的城市集中供暖并没有将节能效果发挥的淋漓尽致，和其他西方发达国家相比较，我国各单位建筑面积整体采暖能源消耗方面要比相同条件下其他国家高出两倍以上。所以，我国集体供暖采暖系统目前依旧处在较为严峻的形式之下。 一、城市集中供暖节能设计 选择科学合理的供暖形式。共用立管分户独立循环是我国目前大部分地区都在采用的供暖形式，这种形式一般会先建立一个供回水总管，在总管的基础之上逐渐建立各个用热点。而通常为了节省空间以及保证安全，此类管道通常会运用地下填埋的形式进行铺设。为了保护管道系统，需要将埋地管道的出处铺设一层保温材料以及垫层，这肯定会将建筑物的建设成本增加，在某种程度上同样会影响建筑物的高度。通过建设各项支线用户，对于广大用户来说，维修也会较为方便。在供暖系统改造的方面，对于现在正在使用的供热系统，可以运用以下形式，在原有的系统之上进行改造，如若需要将供水管道进行更新的时候，可以改造成为共用立管分户独立循环系统。而原来的系统可以依据现实情况，改造成为单管跨越式的供暖系统。如若原系统运用的是地面辐射系统，运用垂直双管的铺设形式，则需要保障原系统不会变更，这样便可以将对于环境的影响降到最小，保护周围居民不会受到影响。 分户热计量通常需要严格遵循原定的路线以及技术，就是以整栋楼为目标来设置热量表，以此来作为供暖公司与终端公司结算时候的重要依据。在面对整栋楼的热量结算当中，经过分户热量计的设置，可以为整栋楼内部所有住户热量提供依据。通过设置这个装置，一方面可以保障供暖费可以平摊到每一位用户身上，另一方面可以经过设置热能表，更为直观的掌握供暖系统运行调节水平以及保温程度，对于是否失调方面，同样具有极为明显的作用。 在双管系统之中，经过调节阀来调节温度，可以让供暖系统的压力值始终保持在标准以内，对于实现供暖系统高效、低能耗等方面具有重要的意义。在面对广大用户家中温度控制方面，可以在散热器上安装恒温控制阀门，在恒温控制阀门的控制下，进入热散器的水量将会得到控制，进而起到温度控制的作用。 二、换热站控制系统设计研究 （一）系统设计以及工作原理 控制站整体可分为控制系统以及液晶显示操作终端。液晶屏幕的主要功能便是对所有工作现场实时监控画面、收集数据并且将部分相关参数数据进行输入。而控制系统通常会运用性价比极高的PLC，PLC主要是由I/O模块、背板以及CPU模块等其他零部件组成，系统将其他多种通讯接口进行结合，这样可以在各个通讯网络之间自由切换且运用。而现场PCL控制站其核心功能便是针对供热沿线以及每个换热站当中任何一个设备运营状态进行数据采集以及不定时监控，而且需要根据当时的天气环境以及相关设备负荷变化，将提前设置好的换热站循环泵、调节阀以及补水泵进行自动化调整，这样将会让换热机组完全实现自动化控制。如若有通讯网络可以作为主体，现场的监控系统便可以将正在工作的供热相关数据传送至调度中心，此外，同样可以收到由调度中心传来的部分调度指令[1]。 这里对于换热站控制系统工作原理做出较为详细的工作介绍。这是由供热站当中的若干台热水锅炉烧成的高温且高压的热水，经由一次热网将热水送至其他换热站内部，其他分站经一次热网处理后的高温高压热水经由平板换热器，把其中的热能传输进二次热网当中的循环水，再经过二次热网进行防水，最终把热能输送到广大用户的家中，而冷却后的水，将再次输入至二次热网中回水管当中。二次热网当中循环水经过换热站当中水泵的操作下，可以让谁循环流动或者反复使用。 （二）换热站系统优化设计 换热站是把供热公司处理后温度较高的蒸汽或者水逐渐转换为七十到八十度左右的热水，将其输送至用户家中。换热站当中运营情况将对广大用户家中的供热质量有着直接的影响。较为传统的换热站其设计的形式比较侧重于循环水泵当中的设计，而循环水泵是将换热站中水压或者水进行输送的设备，这主要是为了消除供暖系统当中阻力而进行设置的。供暖系统内部助力具体有三个部分，依据水循环位置的变化可分成室外管内部阻力、换热站内部阻力以及用户内部阻力。在这三种阻力当中对于供暖系统形成较大影响的便是内部阻力，太大的阻力将对导致水压降低，让系统内部水循环速度大幅度减缓[2]。 （三）换热站系统供暖形式 换热站混水系统不光能给广大用户提供流量大且温度低的地暖循环水，还能充分满足散热器对于温度的需求。混水供暖系统可以根据回水压力的区别来分成供水压力不足情况下混水形式、回水压力不足的情况之下混水形式以及基本形式。基本形式通常被应用在最为广泛的供暖形式，对于回水压力与供水正常供暖系统，可以在回水管道与供水管道之间增添混水管道，并且在混水管道上面将混水泵进行安装并进行调节。基本形式当中换热站混水供暖系统对于管道直径有着极高的标准，需要依照相关标准进行选择。供水压力不够情况之下混水形式对于二次侧供水压力不够的供暖系统，需要把循环水泵在二次供水管道之上进行安装，以此来加强二次供水中的压力，并且一次供水管道、回水管道之间的混水管道之上对安装的调节阀同时进行调节。 （四）补水泵循环泵以及冷凝泵原理 通过混水压力变送器把电流信号传输进PLC，再经过PLC进行计算，将设定值以及反馈值之间进行比较，一旦压力值达到标准的指标时，PLC将会发送信号来启动补水泵，当压力数值达到上限的数值时，PLC将会发布指令将补水泵工作进行停止，而当补水水箱的水位低于保护数值的时候，补水泵将会发出警告指令，提醒补水箱内部缺少水量[3]。 经过回水压力变送器和供水压力变送器将电流信号分别传输到PLC当中，经过PLC计算，反馈的压差数值与供水压差数值进行比较，一旦低于标准设定数值的时候，PLC输出电压信号数值传送到变频器，循环泵频率将会成线程进行激增，转速逐渐加快，一旦相关数值高于原设定数值的时候，PLC内部同样会将输出电压信号传输到变频器内部，循环泵的频率将会呈线性式递减，转速将会降低，当数值接近于标准设定值的时候，循环泵将会呈恒速进行工作。冷凝水当中的磁翻板液位计把电流信号数值传输进PLC，经过PLC进行计算，所反馈的数值和设定值之间进行比较，一旦水箱未到达标准设定上限数值的时候，PLC计算出的信号值则会将冷凝泵执行自动启动，而水位到达标准下限数值的时候，PLC计算出的信号值将会对冷凝泵下达停止的指令。 结论：综上所述，我国集中供暖住宅系统在节能减排方面的设计，需要保障水方面的平衡性以及稳定性，需要不断提升供暖管网的热能力输送效《装备维修技术》2020年第18期

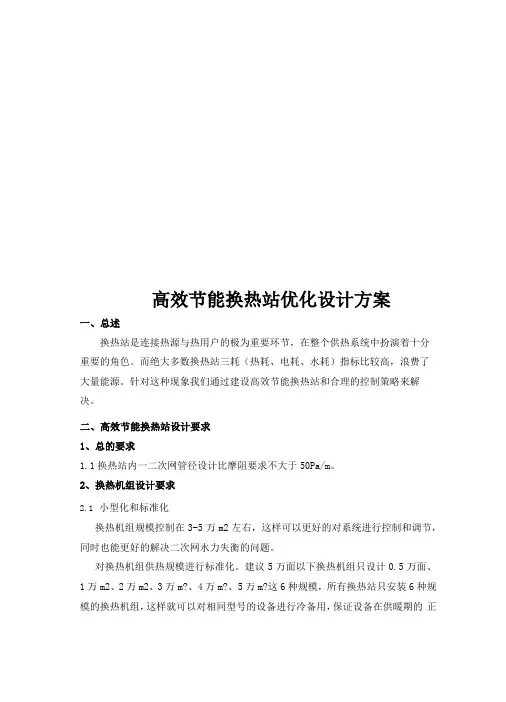

高效节能换热站优化设计方案

一、总述

换热站是连接热源与热用户的极为重要环节，在整个供热系统中扮演着十分

重要的角色。而绝大多数换热站三耗（热耗、电耗、水耗）指标比较高，浪费了

大量能源。针对这种现象我们通过建设高效节能换热站和合理的控制策略来解决。

二、高效节能换热站设计要求

1、总的要求

1.1换热站内一二次网管径设计比摩阻要求不大于50Pa/m。

2、换热机组设计要求

2.1 小型化和标准化

换热机组规模控制在3-5万m2左右，这样可以更好的对系统进行控制和调节，

同时也能更好的解决二次网水力失衡的问题。

对换热机组供热规模进行标准化。建议5万面以下换热机组只设计0.5万面、

1万m2、2万m2、3万m?、4万m?、5万m?这6种规模，所有换热站只安装6种规

模的换热机组，这样就可以对相同型号的设备进行冷备用，保证设备在供暖期的 正常运行。

2.2 机组管径设计原则

换热机组一二次网机组管径设计比摩阻不大于150Pa/m；

换热机组总压降:一次侧W0.05MPa；二次侧W0.05MPa。

2.3 板式换热器设计原则

板式热交换器应为可拆卸式，每台机组配置一台板式换热器，换热量按机组 设计热负荷确定，换热器污垢热阻的取值应能满足采暖期连续运行（6个月不清 洗）的需要。

热交换器应用优质不锈钢，板片材料选用不锈钢316L,厚度三0.5mm,密封 垫片采用免粘卡扣式，耐温150℃,使用寿命三5年，材质：EPDM。

换热器进出口处安装反冲洗球阀，反冲洗球阀建议口径如下:

换热器接口口径 换热器反冲洗阀口径

DN200 大于等于DN50

DN150 大于等于DN40

DN125 大于等于DN32

DN100以下 大于等于DN25

板式热交换器压降:一次侧W0.03MPa；二次侧W0.03MPa。

2.4 循环水泵设计原则

循环水泵采用单级立式管道泵，每台机组配置一台循环水泵（可以冷备一台 同型号水泵），要求循环泵进出口软连接，软连接规格与机组母管口径相同，循 环泵出口不需安装止回阀和关断阀门。循环水泵进出口需安装变径时，禁止在变 径前段安装小口径的直管段。
