某项目铝合金门窗工程

一、技术要求

（一）概述

工程名称： 某项目住宅地块

建设单位： 某有限公司

施工单位： 某有限公司

建筑概况：某项目住宅地块项目位于湖南省某路交汇处东北角。项目由13栋高层，1栋托儿所，5栋多层商业和一个地下室停车场组成，总建筑面积368074.84㎡。

高层建筑防火设计的建筑分类为一类，其耐火等级为地上一级。抗震性能：本工程采用6度抗震设计。

建筑外门窗气密性能，抗风压性能，水密性能应符合《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008中的规定。并符合其他有关国家规范及标准。应符合节能设计审查备案登记表要求。

（二）、分项介绍

1、铝合金门窗

1.1一般规定

除非特别说明，工程所有的铝型材、五金配件、玻璃、密封材料、硅酮结构密封胶为国家或行业标准中规定的一等品及以上的品质。所有型材、配件、密封材料均需要经审批并封样后方可使用。所有防火窗采用消防部门认可的产品。防火窗耐火极限应满足要求，防火玻璃应满足GB 15763.1的规定。

1.2 材料品牌：

铝合金型材：广东亚洲、新河、坚美

玻璃：株洲旗滨、湖北长利、信义

五金：兴三星、坚威、维他

密封胶：硅宝、之江、三棵树

1 外平开窗 55穿条断桥系列 1.4 广东亚洲、新河、坚美 闭口料

2 外平开窗 55穿条断桥系列 1.8 广东亚洲、新河、坚美 闭口料 3 阳台推拉门 90穿条断桥系列 2.0 广东亚洲、新河、坚美

4 阳台推拉门 90穿条断桥系列 2.2 广东亚洲、新河、坚美

5 防火窗 55穿条断桥系列 1.4 广东亚洲、新河、坚美 闭口料

6 防火窗 55穿条断桥系列 1.8 广东亚洲、新河、坚美 闭口料

7 地弹门 100断桥系列 2.0 广东亚洲、新河、坚美

8 平开窗五金 14寸304不锈钢铰链、两点锁 兴三星、坚威、维他 执手黑色

9 推拉门五金 双滑轮、条锁 兴三星、坚威、维他 条锁黑色

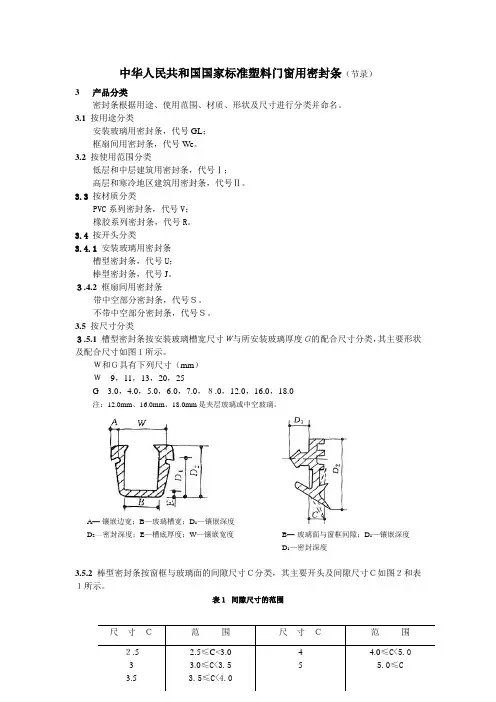

中华人民共和国国家标准塑料门窗用密封条（节录）

3 产品分类

密封条根据用途、使用范围、材质、形状及尺寸进行分类并命名。

3.1 按用途分类

安装玻璃用密封条，代号GL；

框扇间用密封条，代号We。

3.2 按使用范围分类

低层和中层建筑用密封条，代号Ⅰ；

高层和寒冷地区建筑用密封条，代号Ⅱ。

3.3 按材质分类

PVC系列密封条，代号V；

橡胶系列密封条，代号R。

3.4 按开头分类

3.4.1 安装玻璃用密封条

槽型密封条，代号U；

棒型密封条，代号J。

３.4.2 框扇间用密封条

带中空部分密封条，代号Ｓ。

不带中空部分密封条，代号Ｓ。

3.5 按尺寸分类

３.5.1 槽型密封条按安装玻璃槽宽尺寸Ｗ与所安装玻璃厚度Ｇ的配合尺寸分类，其主要形状及配合尺寸如图１所示。

Ｗ和Ｇ具有下列尺寸（mm）

Ｗ 9，11，13，20，25

G 3.0，4.0，5.0，6.0，7.0，８.0，12.0，16.0，18.0

注：12.0mm、16.0mm、18.0mm是夹层玻璃或中空玻璃。

A— 镶嵌边宽；B—玻璃槽宽；D1—镶嵌深度

D2——密封深度；E—槽底厚度；W—镶嵌宽度

B— 玻璃面与窗框间隙；D1—镶嵌深度

D1—密封深度

3.5.2 棒型密封条按窗框与玻璃面的间隙尺寸Ｃ分类，其主要开头及间隙尺寸Ｃ如图２和表１所示。

表１ 间隙尺寸的范围

尺 寸 Ｃ 范 围 尺 寸 Ｃ 范 围

２.5

3

3.5 2.5≤C<3.0

3.0≤C<3.5

3.5≤C<4.0 4

5 4.0≤C<5.0

5.0≤C ３.5.3 框扇间用密封条是按窗扇与窗边框间隙尺寸Ｃ分类，如图３、图４、图５和表２所示。但如图４所示，遇有框扇正交时，则间隙尺寸Ｃ应标明Ｃ1和Ｃ2两种尺寸的Ｃ值。

图3 推拉窗扇与下框的间隙

图4 推拉窗扇与边框的间隙

图5 平开窗扇与边框单间隙

尺寸Ｃ 范 围 尺寸Ｃ 范 围 尺寸Ｃ 范 围

中华人民共和国国家标准

硬聚氯乙烯塑料窗 JG/T3018-94

RigidPolyvinylchioridewindows

本标准等效采用德国标准DIN18055、DIN4108及DIN4109中有关窗的技术要求。

1 主题内容与适用范围

本标准规定了平开及推拉硬聚氯乙烯塑料窗（以下简称塑料窗）的品种、规格、分类、技术要求、试验方法、检验规则和包装、标志、运输、贮存。

本标准适用于由硬聚氯乙烯（PVC）异型材组装成的固定窗、平开塑料窗、带纱扇的平开塑料窗、推拉塑料窗和带纱扇的推拉塑料窗。

2 引用标准

GB5824建筑门窗洞口尺寸系列

GB8814门、窗框用硬聚氯乙烯(PVC)型材

GBl2002塑料门窗用密封条

GBl2003塑料窗基本尺寸公差

GBll793.1PVC塑料窗建筑物理性能

GBll793.2PVC塑料窗力学性能、耐候性技术条件

GB11793.3PVC塑料窗力学性能、耐候性试验方法

GB7106建筑外窗抗风压性能分级及其检测方法

GB7107建筑外窗空气渗透性能分级及其检测方法

GB7108建筑外窗雨水渗漏性能分级及其检测方法

GB8484建筑外窗保温性能分级及其检测方法

GB8485建筑外窗空气隔声性能分级及其检测方法

GB6388运输、包装、收发货标志

GBl91包装储运图示标志

3 分类、规格和型号

3.1按开启型式，窗可分为固定窗、平开窗和推拉窗。

3.1.1固定窗

3.1.2平开窗 1）内开窗、外开窗

2）滑轴平开窗

3.1.3推拉窗

1）左右推拉窗

2）上下推拉窗

3.2 窗框厚度基本尺寸系列

3.2.1窗框厚度基本尺寸系列见表1

3.2.2表1中未列出的窗框厚度尺寸、凡与基本尺寸系列相差在±2mm之内的，均靠用基本尺寸系列。

表1窗框厚度基本尺寸系列mm

平开窗 45 50 55 60 — — — — — —

推拉窗 60 — — — 75 80 85 90 95 100

门窗种类需要特定的代号表⽰，值得收藏！

号代

做门窗⼯程的都知道，在⼯程项⽬中，会有很多种类的门窗。如平开窗、推拉窗、塑钢窗、铝合⾦窗、天窗、百叶窗等等，这些门窗种类⼀般都不会⽤⽂字表述，⽽是需要特定的代号。

值得收藏

由于门窗品种较多，很多门窗⼈都不会刻意去记，但是门窗图纸上常常⽤到的门窗代号⼜是必备，所以，门窗会⼩编就整理了⼀下，看到本篇，你就收藏了吧！

分类罗列

壹 门 的分类 M

以⽤途分类a. 内 门 NM

b. 外 门 WM

c. 防⽕门 FM

d. 隔声门 GM

e. 保温门 BM

f. 冷藏门 LM

g. 安全门 AM

h. 防护门 HM

i. 屏蔽门 PM

j. 防射线门 RM

k. 防风砂门 SM

l. 密闭门 MM

m. 泄压门 EM

n. 壁橱门 CM

o. 变压器间门 YM

p. 围墙门 QM

q. 车库门 KM

r. 保险门 XM

s. 引风门 DM

t. 检修门 JM

以 开启⽅式 分类a. 平开门 MPb. 弹簧门 HM

c. 推拉门 TM

d. 折叠门 ZM

e. 上翻门 TM

f. 提升门 SM

g. 卷 门 JM

h. 转 门 XM

i. ⾃动门 DM

j. 偏⼼门 EM

k. 固定门 GM

以门的构造分类a. 夹板门 JM

b. 镶板门 XM

c. 拼板门 PM

d. 实拼门 AM

e. 镶玻璃门 BM

f. 玻璃门 LM

g. 格栅门 GM

h. 百叶门 YM

i. 带纱窗门 SM

j . 连窗门 CM

贰 窗 的分类 c

叁

天窗的分类

a. 上悬式天窗 STC

b. 中悬式天窗 ZTC

c. ⽴转式天窗 LTC

d. 开敞式天窗 KTCe. 固定开窗 GTC

f. 百叶天窗 BTC

肆

门、窗及天窗开关⽤附件

a. ⼿动开关器 SK

b. 电动开关器 DK

c. ⽓动开关器 QK

d. 窗 台 板 CB

e. 门 (窗)帘盒 M（C）H

f. 门 (窗)帘杆 M（C）G

g. 门 (窗)帘圈 M（C）Q

h. 窗 栅 CS

伍

门、窗⽤料语术代号a. 钢 G

b. 钢 (实腹料) G （S）
