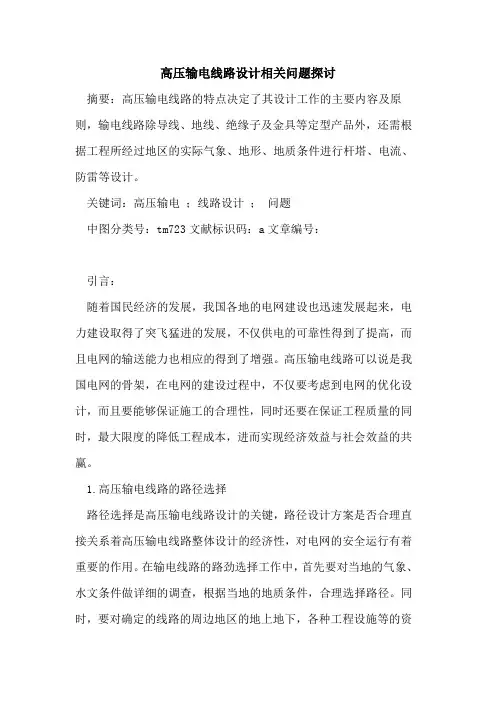

高压输电线路设计

高压输电线路设计相关问题探讨

摘要：高压输电线路的特点决定了其设计工作的主要内容及原则，输电线路除导线、地线、绝缘子及金具等定型产品外，还需根据工程所经过地区的实际气象、地形、地质条件进行杆塔、电流、防雷等设计。

关键词：高压输电 ；线路设计 ； 问题

中图分类号：tm723文献标识码：a文章编号：

引言：

随着国民经济的发展，我国各地的电网建设也迅速发展起来，电力建设取得了突飞猛进的发展，不仅供电的可靠性得到了提高，而且电网的输送能力也相应的得到了增强。高压输电线路可以说是我国电网的骨架，在电网的建设过程中，不仅要考虑到电网的优化设计，而且要能够保证施工的合理性，同时还要在保证工程质量的同时，最大限度的降低工程成本，进而实现经济效益与社会效益的共赢。

1.高压输电线路的路径选择

路径选择是高压输电线路设计的关键，路径设计方案是否合理直接关系着高压输电线路整体设计的经济性，对电网的安全运行有着重要的作用。在输电线路的路劲选择工作中，首先要对当地的气象、水文条件做详细的调查，根据当地的地质条件，合理选择路径。同时，要对确定的线路的周边地区的地上地下，各种工程设施等的资料进行完全的收集与调研，要在多条线路中选择一条最优化，最可靠的线路。

高压输电线路的路径选择首先要有效避开气象、水文等不良地段，使电网工程对自然灾害的抵抗能力不断增强；其次，要避开那些可能给高压线路造成危险的设施，降低线路规划给地方设施造成的不良影响；第三，一定要避开采矿区，给高压线路的安全运行提供有力的条件。与此同时，高压线路工程尽量与已建成的电力线并行，避免相互交叉，是建设的成本降低。当然，高压输电线路的设计还需要做好其对环境影响的评价，以及地质灾害评估，文物调查等前期工作，只有各种评估都合格以后才可以进行施工。

2.高压线路电流差动保护的设计

高压输电线路保护，直接影响电力系统的安全经济运行。探索新的保护原理和设计方法，以提高输电线路保护的性能，是高压输电线路保护研究领域中的一个重要课题。

Ｃｈｉｎａ　ｓｃ　Ｊｏｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏ｝ｏｇｙ　Ｒｅｖｉｅｗ　

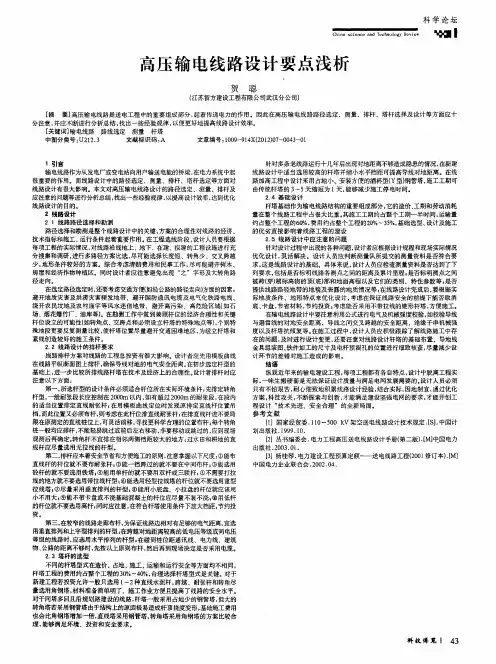

高压输电线路设计要点浅析　

贺　聪　

（江苏智方建设工程有限公司武汉分公司）　科学论坛　

－　重Ｉ　

［摘　要】高压输电线路是送电工程中的重要组成部分，起着传递电力的作用。因此在高压输电线路路径选定、测量、排杆、塔杆选择及设计等方面应十　

分注意，并应不断进行分析总结，找出一些经验规律，以便更好地提高线路设计效率。　

［关键词］输电线路路线选定测量杆塔　

中图分类号：Ｕ２１２．３　文献标识码：Ａ　文章编号：１００９—９１４Ｘ（２０１２）０７—００４３～Ｏ１　

１引言　输电线路作为从发电厂或变电站向用户输送电能的桥梁，在电力系统中起　

很重要的作用。而线路设计中的路径选定、测量，排杆、塔杆选定等方面对　线路设计有很大影响。本文对高压输电线路设计的路径选定，测量、排杆及　

应注意的问题等进行分析总结，找出一些经验规律，以提高设计效率，达到优化　线路设计的目的。　

２线路设计　

２．１线路路径选择和勘测　

路径选择和勘测是整个线路设计中的关键，方案的合理性对线路的经济、　

技术指标和施工、运行条件起着重要作用。在工程选线阶段，设计人员要根据　每项工程的实际情况，对线路沿线地上、地下、在建、拟建的工程设施进行充　

分搜集和调研，进行多路径方案比选，尽可能选择长度短、转角少、交叉跨越　

少，地形条件较好的方案。综合考虑清赔费用和民事工作，尽可能避开树木、　

房屋和经济作物种植区。同时设计者应注意避免出现“之”字形及大转角路　径走向。　

在选定路径选定时，还要考虑交通方便（如沿公路的路径走向）方面的因素，　避开地质灾害及洪涝灾害频发地带、避开国防通讯电缆及电气化铁路电线、　

绕开农民坟地及农村庙宇等风水迷信地带、避开高污染、高危险区域（如石　

场、烟花爆竹厂、油库等）。在勘测工作中做到兼顾杆位的经济合理性和关键　

杆位设立的可能性（如转角点、交跨点和必须设立杆塔的特殊地点等），个别特　

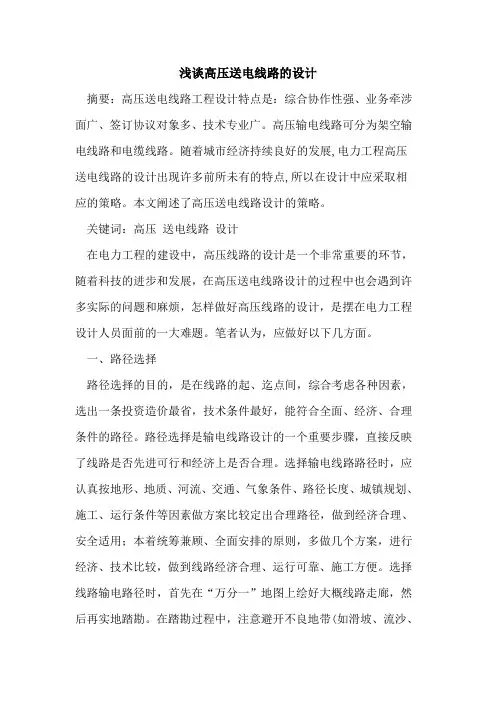

浅谈高压送电线路的设计

摘要：高压送电线路工程设计特点是：综合协作性强、业务牵涉面广、签订协议对象多、技术专业广。高压输电线路可分为架空输电线路和电缆线路。随着城市经济持续良好的发展,电力工程高压送电线路的设计出现许多前所未有的特点,所以在设计中应采取相应的策略。本文阐述了高压送电线路设计的策略。

关键词：高压 送电线路 设计

在电力工程的建设中，高压线路的设计是一个非常重要的环节，随着科技的进步和发展，在高压送电线路设计的过程中也会遇到许多实际的问题和麻烦，怎样做好高压线路的设计，是摆在电力工程设计人员面前的一大难题。笔者认为，应做好以下几方面。

一、路径选择

路径选择的目的，是在线路的起、迄点间，综合考虑各种因素，选出一条投资造价最省，技术条件最好，能符合全面、经济、合理条件的路径。路径选择是输电线路设计的一个重要步骤，直接反映了线路是否先进可行和经济上是否合理。选择输电线路路径时，应认真按地形、地质、河流、交通、气象条件、路径长度、城镇规划、施工、运行条件等因素做方案比较定出合理路径，做到经济合理、安全适用；本着统筹兼顾、全面安排的原则，多做几个方案，进行经济、技术比较，做到线路经济合理、运行可靠、施工方便。选择线路输电路径时，首先在“万分一”地图上绘好大概线路走廊，然后再实地踏勘。在踏勘过程中，注意避开不良地带(如滑坡、流沙、泥沼、盐碱地等)，还应尽量避开影响运行的其他地区(如有严重腐蚀性气体厂区、重雷区等)，并应考虑邻近的设施(如电视发射台、机场、铁路通信设施以及弱电线路)的相互影响。

二、导线选择

送电线路的导线截面，除根据经济电流密度选择外，还要按电晕及无线电干扰等条件进行校验。大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。海拔不超过1000m地区，采用现行钢芯铝绞线国标时，如导线外径不小于9．6mm，可不验算电晕。

验算导线允许载流量时，导线的允许温度：钢芯铝绞线和钢芯铝合金绞线可采用+70”12(大跨越可采用+90℃)；钢芯铝包钢绞线(包括铝包钢绞线)可采用+80~c(大跨越可采用+100℃)，或经试验决定；镀锌钢绞线可采用+125℃。环境气温应采用最高气温月的最高平均气温；风速应采用0．5m／s(大跨越采用0．6m／s)；太阳辐射功率密度应采用0．1w，cfil2。

／２０２４０３２２０ｋＶ输电线路工程电气部分设计

黄　平

（广西水利电业集团新疆克州水利发电有限公司）

摘　要：本项目设计主要为目前拟建２２０ｋＶ的特高压架空输电专用线路的电气工程进行电气部分的相

关设计，根据目前国家输电现有线路设计规范采用国标５０５４５２０１０及其相关设计原始基础材料，完成

了输电线路的引线和下线结构设计、金具结构设计、杆塔结构设计、防雷防振设计等内容。本次设计

重点是地线设计，设计内容包括地线校验机械强度校验和热稳定校验，以设计原始资料为基础，对地

线ＪＬＢ２０Ａ１５０铝包钢绞线的几种重要比载、临界档距、应力弧垂进行计算。

关键词：特高压架空输电；地线；比载；应力弧垂

０　引言

输电连接线路的材料分类连接方式有许多，按照

其能够输送特定电流的各种类型和材料种类，可以依

次划分为有线交流式的输电连接线路和直流式的输电

连接线路，按照每种输电连接线路所用的导电材料不

同，分别为有线架空式的输电连接线路和无源式有线

电缆式的连接线路［１］。

１　设计原始资料

（１）线路概况

拟建一回２２０ｋＶ线路：

１）线路所处地区海拔在３０００～３３００ｍ之间，等

级为ＩＩ级。

２）外业定位工作已经完成并成平断面定位图。

３）根据系统专业论证提资，地线一根采用

ＪＬＢ２０Ａ１５０铝包钢绞线，另一根采用ＯＰＧＷ地线；

外业定位工作已经完成并形成平断面定位图。

（２）设计用气象条件

本次设计用气象条件取值见表１。

表１　设计用气象条件一览表项目气温／℃风速／（ｍ／ｓ）覆冰厚度／ｍｍ

最高气温４０００

最低气温－１０００

年平均气温１５００

基本风速（１０ｍ高）１０２７０

覆冰情况－５１５２０

安装情况－５１００

操作过电压１０１５０

雷电过电压１５１００（续）

项目气温／℃风速／（ｍ／ｓ）覆冰厚度／ｍｍ

带电作业１５１００

事故情况－５１０２０

验算情况－５１０３０

冰的密度（ｇ／ｃｍ３）０９

年平均雷暴日６０

（３）导地线选择

导线管的横向纵截面的基本设计技术要求一般应
