测回法测量水平角的实验原理

实验二用测回法观测水平角及竖直角

一、仪器及工具

1）由实验室借领：经纬仪J6一台，脚架一个，测杆两根，标记笔一支，记录板一块

2）自备：铅笔(2H)一支，小刀一个

二、实验方法与步骤

●水平角

指导老师讲解本次实验的内容和方法。

1）在地面上选择三个点A，B，C，用标记笔在地面上标出，要求点与点之间的距离不能小于50m。

2）在点B上对中整平仪器后，以盘左位置照准左方A目标，读出此读数A左，记录员听到读数后，立即复读回报观测者。经观测者默许后，立即记入测角记录表中，记录表格式见表A-2。

3) 顺时针旋转照准部，照准右方目标C，读出水平度盘读数C左，并记入测角记录表A-2中,上半测回角值β左=C左－A左

4) 将经纬仪置于盘右位置，先照准右方目标C，读出水平度盘读数C右，并记入测角记录表中,其读数与盘左时的同一目标C的读数大约相差180°。

5）逆时针旋转照准部，再照准左方目标A，读出水平度盘读数A右，并记入测角记录表中,其读数与盘左时的同一目标A的读数大约相差180°。β右= C右－A右

6) 至此便完成了一测回的观测。如果限差 ≤40"，则取其平均值作为一测回的角度观测值，也就是两个方向之间的水平角。

7）如果观测不止一个测回，而是要观测n个测回，那么在每测回要重新配置水平度盘起始读数,即对左方目标每测回在盘左观测时，水平度盘应配置180的整倍数来观测。

8）要求小组中每人独立观测一测回，其他人协助做好其他工作。

9）同样的方法，测出三角形的另外两个内角。

10）检查观测质量：计算∠A+∠B+∠C=180°

●竖直角

指导老师讲解本次实验的内容和方法。

1）安置好经纬仪，盘左位置照准目标(目标标志自己确定或自己用小方纸制作贴在墙上)读出竖盘数值L读，记录者将L读记入竖直角观测记录表中。

2）根据盘左竖直角计算公式，计算出盘左竖直角，并填入竖直角观测记录表中。

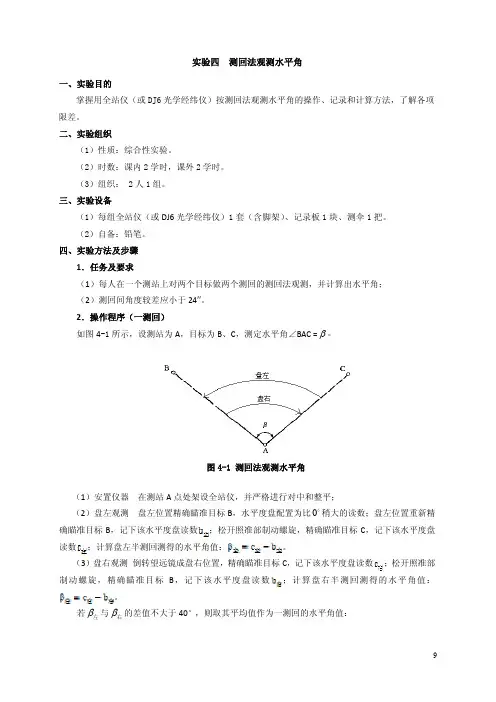

9实验四 测回法观测水平角

一、实验目的

掌握用全站仪（或DJ6光学经纬仪）按测回法观测水平角的操作、记录和计算方法，了解各项

限差。

二、实验组织

（1）性质：综合性实验。

（2）时数：课内2学时，课外2学时。

（3）组织： 2人1组。

三、实验设备

（1）每组全站仪（或DJ6光学经纬仪）1套（含脚架）、记录板1块、测伞1把。

（2）自备：铅笔。

四、实验方法及步骤

1．任务及要求

（1）每人在一个测站上对两个目标做两个测回的测回法观测，并计算出水平角；

（2）测回间角度较差应小于24″。

2．操作程序（一测回）

如图4-1所示，设测站为A，目标为B、C，测定水平角∠BAC =β

。

图4-1 测回法观测水平角

（1）安置仪器 在测站A点处架设全站仪，并严格进行对中和整平；

（2）盘左观测 盘左位置精确瞄准目标B，水平度盘配置为比0D

稍大的读数；盘左位置重新精

确瞄准目标B，记下该水平度盘读数；松开照准部制动螺旋，精确瞄准目标C，记下该水平度盘读数；计算盘左半测回测得的水平角值：。

置，精确瞄准目标C，；松开照准部

制动螺旋，精确瞄准目标B，记下该水平度盘读数；

。

若β

左与β

右的差值不大于40

″，则取其平均值作为一测回的水平角值：

10

天气 班组 观测者 记录者

测站 目标 竖盘

位置 水平度盘读数

º ′ ″ 半测回角值

º ′ ″ 一测回平均角值

º ′ ″ 备注

B

C 左

C

 A

B 右

B

C 左

C

 A

B 右

《工程测量》测回法测水平角实验

一、实验目的

掌握测回法观测水平角的观测程序、记录和计算方法。

二、实验任务

用测回法完成两个测回的水平角观测。

每人（组）自备：实验报告，记录表格、铅笔，小刀、伞等。

三、仪器和工具

每组配备光学经纬仪1台及其配套脚架，测钎2个，记录板1个。

四、方法和步骤

按照如下步骤完成水平角观测，将观测结果填入表5-1：

1．安置仪器于测站（即角度顶点），进行对中和整平；

2．盘左照准左方目标A，读记水平度盘读数aL；

3．盘左顺时针方向转动照准部，照准右方目标B，读记水平度盘读数bL；

4．以上为上半测回，计算上半测回角值βL＝bL －aL；

5．纵转望远镜，变为盘右；

6．盘右逆时针方向转动照准部，照准右方目标B，读记水平度盘读数bR；

7．盘右继续逆时针方向转动照准部，照准左方目标A，读记水平度盘读数aR；

8．以上为下半侧回，计算下半测回角值βR＝bR －aR；

9．计算上、下半测回角值互差L ＝βR－βL ，不能超过±40″；

10．若大于容许较差，则未达到精度，应予重测。若未超过容许较差，表明达到精度，则计算一测回角值)(21RL；

11．依同法，调整度盘读数为90度，完成第二测回的观测，两个测回角值互差不能超过24″，互差不超限时取两观测测回的平均值作为最后结果。

五、注意事项

1．仪器安置稳妥，观测过程中不可触动三脚架；

2．垂球对中误差不得超过3 mm；观测过程中，照准部水准管气泡偏移不得超过1 格。测回间允许重新整平，测回中不得重新整平；

3．各测回盘左照准左方目标时，应按规定配置水平度盘读数（盘右不要配度盘）；使用制动螺旋，达到制动目的即可，不可强力过量旋转

建筑工程测量

方向测回法观测水平角

一、方向测回法的观测步骤

当测站上的方向观测数在三个或三个以上时，一般采用方向观测法，也 称全圆测回法。现以图1为例介绍如下：

(1) 安置仪器于0点,选定起始方向A,用盘左位置瞄准A,将水平度盘配 置于0°处或略大于0°处，并记入表1第4栏相应位置。

(2) 顺时针方向依次瞄准B、C^ D点,读数并记录。

(3) 继续顺时针转动照准部，再次瞄准A,读数并记录。此操作称为归 零,A方向两次读数差称为半测回归零差。对于精度等级为2〃的仪器，其归 零差不应超过12",否则应重新观测，上述观测称为上半测回。

(4) 纵转望远镜成盘右位置,逆时针方向依次观测A、D、C、B、A点，此

为下半测回。

上、下半侧回合称为一个测回。如需观测多个测回，各测回仍按180° /n 设置水平度盘的位置。 测 站 测 回

数 目 标 水平度盘读数

左- (右土 180° ) 平均翩二 妊■（右

±1SO: ）］/2 C …) 盘右

C …）

① ② ③ ④ ⑤ ⑥ ⑦

(0 0103)

A 0 01 12 ISO 01 00 +12 0 0106

1 B 41 IS IS 221 18 00 +18 41 18 09

1 C 124 27 36 30427 30 +6 124 27 33

D 160 25 18 310 25 00 +18 160 25 09

A 0 0106 ISO 00 51 +12 0 0100

V (90 03 09)

A 90 03 IS 270 03 12 +6 90 03 15

B 131 20 12 31120 00 +12 131 20 06

C 214 29 54 31 29 42 +12 214 29 18

D 250 27 24 70 27 06 +18 250 27 15

A 90 03 06 270 03 00 +6 90 03 03 归零后
