对建筑制图中CAD技术应用的探讨

.

1 / 6 XX大学现代远程教育《土木工程CAD》课程论文

CAD技术在我国土木工程领域

的应用和发展

姓名：

学号：

完成时间：2016年10月12日

CAD技术在我国土木工程领域的应用和发展摘要：通过了解、学习CAD技术,发现该技术以简单、快捷、存储方便等优点,已经广泛应用在真实感的建筑设计、建筑规划、建筑装修行业、建筑施工和施工管理等方面。CAD软件绘图做到了方便、清洁、轻松,使土木工程设计人员如虎添翼,在更加广阔的天地里施展才华。随着该技术在工程中大量应用及其技术的成熟,下面就CAD技术在工程设计应用中的一些优缺点进行简单探讨。

关键词：CAD技术,工程设计,应用,发展

Abstract: We learnt that the CAD technology had been widely used in architecturl desigln , planning ,

finishing , construction , construction mangement and so on because of its advntage of simplicity ,

rapidnees and easy storage . The civil engineering designer is higher-performance thanks to the

convenient , neat and easy designing paper of CAD program , so they can full play to their talents .

Now let us briefly explorate the use and development of CAD in the field of Civil Engineering along

with the widely use and maturing technology .

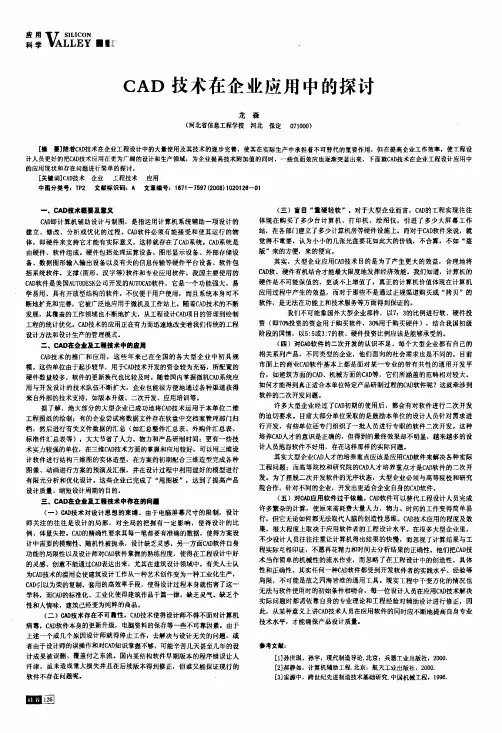

塞霎弘脚IIII￡

CAD技术在企业应用中的探讨

龙

(ff北省信息工程学校森

河北保定071000)

[擅要】随着CAD技术在企业工程设计中的大量使用及其技术的逐步完善，使其在实际生产中承担着不可替代的重要作用，但在提高企业工作效率，使工程设

计人员更好的把CAD技术应用在更为广阔的设计和生产领域．为企业提高技术附加值的同时。一些负面效应也逐渐突显出来，下面就CAD技术在企业工程设计应用中

的应用现状和存在问题进行简单的探讨。[关键词]CAD技术企业工程技术应用中图分类号：TP2文献标识码：^文章编号：1671--7597(2008)1020126～01

一、CAD技术概要爰意义

CADBP计算机辅助设计与制图，是指运用计算机系统辅助一项设计的

建立、修改、分析或优化的过程。CAD软件必须有能接受和使其运行的物

体。即硬件来支持它才能有实际意义，这样就存在了CAD系统。CAD系统是

由硬件、软件组成。硬件包括处理运算设备、图形显示设备、外部存储设

备、数据图形输入输出设备以及有关的信息传输等硬件平台设备、软件包

括系统软件、支撑(图形、汉字等)软件和专业应用软件。我国主要使用的

CAD软件是美国AUTODESK公司开发的AUTOCAD软件，它是一个功能强大、易

学易用、具有开放型结构的软件。不仅便于用户使用，而且系统本身可不

断地扩充和完善，它被广泛地应用于微机及工作站上。随着CAD技术的不断

发展，其覆盖的工作领域也不断地扩大，从工程设计CAD项目的管理到绘制

工程的统计优化。CAD技术的应用正在有力而迅速地改变着我们传统的工程

设计方法和设计生产的管理模式。

二、CAD在企业及工程技术中的应用

CAD技术的推广和应用，这些年来已在全国的各大型企业中初具规

模。这些单位由于起步较早，用于CAD技术开发的资金较为充裕，所配置的

硬件数量较多，软件的更新换代也比较及时。随着国内掌握微机CAD系统应

用与开发设计的技术队伍不断扩大，企业也能很方便地通过各种渠道获得

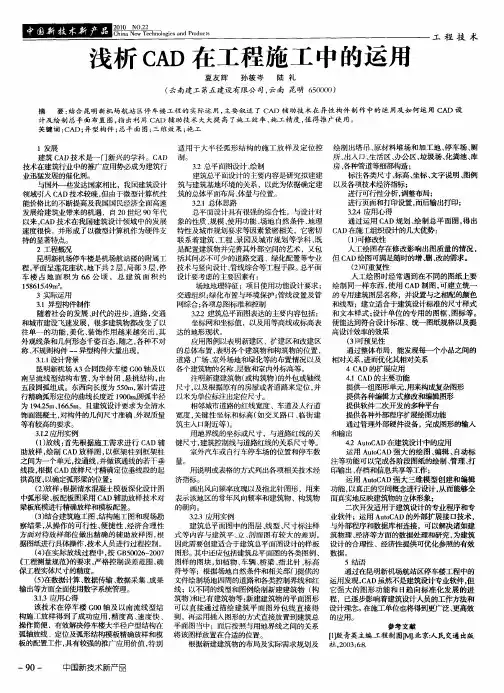

ｌｌｉｉｌｌｉＩｉｉｊｌ２ＩＩ５ｊｊｌ；ｉ困　￣　ｕ　ｉｉｕ　—　ＩＮ　ｔ　Ｙ—．Ｚ　Ｌ　。。　。　ｉ　ｎａ　ｒｒ。ａｕｃｔｓ　浅析ＣＡＤ在工程施工中的运用　夏友辉　孙筱岑　陆礼　（云南建工第五建设有限公司，云南昆明６５００００）　工程技术　摘　要：结合昆明新机场航站区停车楼工程的实际运用，主要叙述了ＣＡＤ辅助技术在异性构件制作中的运用及如何运用ＣＡＤ设　计及绘制总平面布置图，指出利用ＣＡＤ辅助枝术大大提高了施工效率、施工精度，值得推广使用。　关键词：ＣＡＤ；异型构件；总平面图；三维效果；施工　１发展　建筑ＣＡＤ技术是一门新兴的学科。ＣＡＤ　技术在建筑行业中的推广应用势必成为建筑行　业迅猛发展的催化剂。　与国外一些发达国家相比，我国建筑设计　领域引入ＣＡＤ技术较晚，但由于微型计算机陛　能价格比的不断提高及我国国民经济全而高速　发展给建筑业带来的机遇，自２０世纪９Ｏ年代　以来，ＣＡＤ技术在我国建筑设计领域中的发展　速度很快，并形成了以微型计算机作为硬件支　持的显著特点。　２工程概况　昆明新机场停车楼是机场航站楼的附属工　程，平面呈莲花座状，地下共２层，局部３层，停　车楼占地面积为６．６公顷，总建筑面积约　１５８６１５＿４９ｍ２ｏ　３实际运用　３．１异型构件制作　随着社会的发展、时代的进步，道路，交通　和城市建设飞速发展，很多建筑物都改变了以　往单一的功能，美化、装饰作用越来越突出，其　外观线条和几何形态千姿百态，随之，各种不对　称、不规则构件一异型构件大量出现。　３．１．Ｉ设　十背景　昆明新机场Ａ３合同段停车楼Ｇ００轴及以　南呈流线型结构布置，为半封闭、悬挑结构，由　五段圆弧组成。东西向长度为５５０ｍ，累计需进　行精确弧形定位的曲线长度近１　９００ｍ，圆弧半径　为１９４．２５ｍ、１６６．５ｍ，且建筑设计要求为全清水　饰面混凝土，对构件的几何尺寸准确、外观质量　等有较高的要求。　３．１．２应用实例　（１）放线：首先根据施工需求进行ＣＡＤ辅　助放样，绘制ＣＡＤ放样图，以框架柱到框架柱　之间为一个单元，拉通线，并做该通线的若干垂　线段，根据ＣＡＤ放样尺寸精确定位垂线段的起　拱高度，以确定弧形梁的位置；　（２）放样：根据清水混凝土模板深化设计图　中弧形梁、板配板图采用ＣＡＤ辅助放样技术对　（３）结合建筑施工图、结构施工图和现场勘　察结果，从操作的可行性、便捷陛、经济合理　方面对待放样部位做出精确的辅助放样图，根　据图纸进行县体操作，技术人员进行过程控制。　（４）在实际放线过程中，按ＧＢ５００２６—２００７　《工程测量规范》的要求，严格控制误差范围，确　保工程实体尺寸的精度。　（５）在数据计算、数据传输、数据采集、成果　输出等方面全面使用数字系统管理。　３．１．３应用心得　该技术在停车楼Ｇ００轴及以南流线型结　构施工放样得到了成功应用，精度高、速度快、　操作简便，有效解决停车楼大半径户型结构在　弧轴放线、定位及弧形结构模板精确放样和模　板的配置工作，具有较强的推广应用价值，特别　一９０一　中国新技术新产品　适用于大半径弧形结构的施工放样及定位控　制。　３＿２总平面陶设计、绘制　建筑总平面设计的主要内容是研究拟建建　筑与建筑基地环境的关系，以此为依据确定建　筑的总体平面布局、体量与位置。　３．２．１总体思路　总平面设计具有很强的综合性，与设计对　象的Ｉ生质、规模、使用功能、场地自然条件、地理　特性及城市规划要求等因素紧密相关，它密切　联系着建筑、工程、景园及城市规划等学科，既　是配置建筑物并完善其外部空间的艺术，又包　括其间必不可少的道路交通、绿化配置等专业　技术与竖向设计、管线综合等工程手段。总平面　设计要考虑的主要因素有：　场地地理特征；项目使用功能设计要求；　交通组织；绿化布置与环境保护；管线设置及管　网综合；各项总图标准和控制　３－２２建筑总平面图表达的主要内容包括：　坐标网和坐标值，以及用等高线或标高表　达的地形现状。　应用图例以表明新建区、扩建区和改建区　的总体布置，表明各个建筑物和构筑物的位置，　道路、广场、室外场地和绿化等的布置情况以及　各个建筑物的名称、层数和室内外标高等。　注明新建建筑物（或构筑物）的外包或轴线　尺寸，以及根据原有的房屋或者道路来定位，并　以米为单位标注出定位尺寸。　相邻城市道路的红线宽度、车道及人行道　宽度，关键胜坐标和标高（如交叉路口、临街建　筑主人口附近等）。　用地界线的坐标或尺寸，与道路红线的关　键尺寸，建筑控制线与道路红线的关系尺寸等。　室外汽车或自行车停车场的位置和停车数　量。　用说明或表格的方式列出各项相关技术经　济指标。　画出风向频率玫瑰以及指北针图形，用来　表示该地区的常年风向频率和建筑物、构筑物　的朝向。　３．２．３应用实例　建筑总平面图中的图层、线型、尺寸标注样　式等内容与建筑平、立、剖面图有较大的差别，　因此需要创建适合于建筑总平面图设计的样板　图形。其中还应包括建筑总平面图的各类图例、　图样的图块，如植物、车辆、桥梁、指北针、标高　符号等；根据场地自然条件和相关部门提供的　文件绘制场地四周的道路和各类控制界线和红　线；以不同的线型和图例绘制新建建筑物（构　筑物）和已有建筑物等：新建建筑物的平面图形　可以直接通过描绘建筑平面图外包线直接得　到，再运用插入图形的方式直接放置到建筑总　平面图当中；而后按照与用地界线之问的关系　将该图样放置在合适的位置。　根据新建建筑物的布局及实际需求规划及　绘制出塔吊、原材料堆场和加工地、停车场、厕　所、出人口、生活区、办公区、垃圾场、化粪池、库　房、各种管道等细部构造；　标注各类尺寸、标高、坐标、文字说明、图例　以及各项技术经济指标；　进行可行性分析，调整布局；　进行页面和打印设置，而后输出打印；　３．２Ａ应用心得　通过运用ＣＡＤ规划、绘制总平面图，得出　ＣＡＤ在施工组织设计的几大优势：　（１）可修改眭　人工绘图存在修改影响出图质量的情况，　但ＣＡＤ绘图可满足随时的增、删、改的需求。　（２）可重复性　人工绘图时经常遇到在不同的图纸上要　绘制同一样东西，使用ＣＡＤ制图，可建立统一　的专用建筑图层名称，并设置与之相配的颜色　和线型；建立适合于建筑设计标准的尺寸样式　和文本样式；设计单位的专用的图框、图标等。　便能达到符合设计标准、统一图纸规格以及提　高设计效率的效果　（３）可预见陛　通过整体布局，能发现每—个小品之间的　相对关系，进而优化其相对关系　４　ＣＡＤ的扩展应用　４．１　ＣＡＤ的主要功能　提供一组图形单元，用来构成复杂图形　提供各种编辑方式修改和编辑图形　提供软件二次开发的多种平台　提供各种外部程序扩展绘图功能　通过管理外部硬件设备，完成图形的输入　和薛翕出　４．２　ＡｕｔｏＣＡＤ在建筑设计中的应用　运用ＡｕｔｏＣＡＤ强大的绘图、编辑、自动标　注等功能可以完成各阶段图纸的绘制、管理、打　印输出、存档和信息共享等工作；　运用ＡｕｔｏＣＡＤ强大三维模型创建和编辑　功能，以真正的空间概念进行设计，从而能够全　面真实地反映建筑物的立体形象；　二次开发适用于建筑设计的专业程序和专　业软件；运用ＡｕｔｏＣＡＤ的外部扩展接口技术，　与外部程序和数据库相连接，可以解决诸如建　筑物理、经济等方面的数据处理和研究，为建筑　设计的合理性、经济性提供可优化参照的有效　数据。　５结语　通过在昆明新机场航站区停车楼工程中的　运用发现，ＣＡＤ虽然不是建筑　业软件，但　它强大的图形功能和日趋向标准化发展的进　程，已逐步影响着建筑设计人员的工作方法和　设计理念。在施工单位也将得到更广泛、更高效　的应用。　参考文献　【１煅青英主编．工程制图　．北京：人民交通出版　社．２００３：６：８．

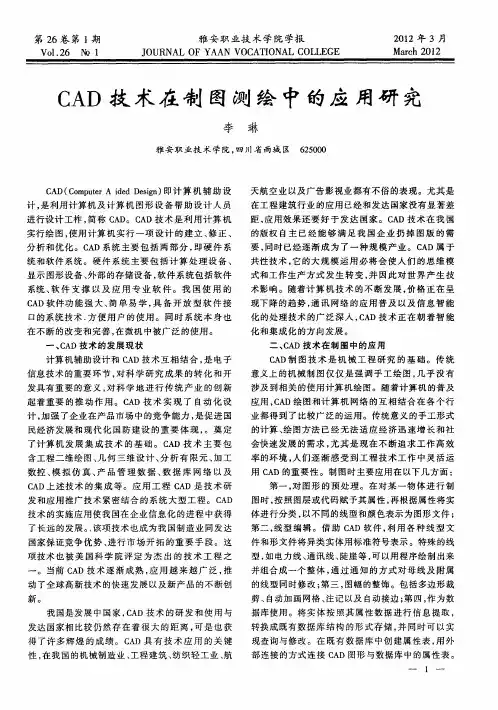

第２６卷第１期　Ｖｏ１．２６　№１　雅安职业技术学院学报　ＪＯＵＲＮＡＬ　ＯＦ　ＹＡＡＮ　ＶＯＣＡＴＩＯＮＡＬ　ＣＯＬＬＥＧＥ　２０１２年３月　Ｍａｒｃｈ　２０１２　

ＣＡＤ技术在制图测绘中的应用研究　

李　琳　

雅安职业技术学院，四川省雨城区　６２５０００　

ＣＡＤ（Ｃｏｍｐｕｔｅｒ　Ａ　ｉｄｅｄ　Ｄｅｓｉｇｎ）即计算机辅助设　计，是利用计算机及计算机图形设备帮助设计人员　

进行设计工柞，简称ＣＡＤ。ＣＡＤ技术是利用计算机　

实行绘图，使用计算机实行一项设计的建立、修正、　

分析和优化。ＣＡＤ系统主要包括两部分，即硬件系　统和软件系统。硬件系统主要包括计算处理设备、　

显示图形设备、外部的存储设备，软件系统包括软件　

系统、软件支撑以及应用专业软件。我国使用的　

ＣＡＤ软件功能强大、简单易学，具备开放型软件接　口的系统技术．方便用户的使用。同时系统本身也　

在不断的改变和完善，在微机中被广泛的使用。　

一、ＣＡＤ技术的发展现状　计算机辅助设计和ＣＡＤ技术互相结合，是电子　

信息技术的重要环节，对科学研究成果的转化和开　发具有重要的意义，对科学地进行传统产业的创新　

起着重要的推动作用。ＣＡＤ技术实现了自动化设　计，加强了企业在产品市场中的竞争能力，是促进国　

民经济发展和现代化国防建设的重要体现，。奠定　

了计算机发展集成技术的基础。ＣＡＤ技术主要包　

含工程二维绘图、几何三维设计、分析有限元、加工　

数控、模拟仿真、产品管理数据、数据库网络以及　ＣＡＤ上述技术的集成等。应用工程ＣＡＤ是技术研　

发和应用推广技术紧密结合的系统大型工程。ＣＡＤ　

技术的实施应用使我国在企业信息化的进程中获得　了长远的发展。．该项技术也成为我国制造业同发达　

国家保证竞争优势、进行市场开拓的重要手段。这　

项技术也被美国科学院评定为杰出的技术工程之　

一。当前ＣＡＤ技术逐渐成熟，应用越来越广泛，推　

动了全球高新技术的快速发展以及新产品的不断创　

新。　

我国是发展中国家，ＣＡＤ技术的研发和使用与
