帷幕灌浆施工方案

4.3帷幕灌浆施工程序、方法说明及附图

根据招标文件提供的工程地质情况，本标段石骨主坝左右坝头采用帷幕灌浆进行地基处理，灌浆孔数为283孔，总进尺为10087m。灌浆孔沿坝轴线布置，单排帷幕灌浆段，孔距2.5m，灌浆深度为伸入弱风化岩5m。

4.3.1 钻孔布置

本标段帷幕灌浆分三序施工，第一序孔的孔距为10m，第一序孔的孔距为5m，第三序孔的孔距为2.5m，在断层处进行加密处理。帷幕灌浆孔平面布置图如下图所示。

单排帷幕灌浆孔平面布置图

双排帷幕灌浆孔平面布置图

4.3.2 灌浆材料

灌浆的浆液为水泥浆，按设计监理指示，选取水泥必须符合规定的质量标准，不得使用受潮结块的水泥，水泥强度为525号普通硅酸盐水泥。帷幕灌浆制成的水泥浆必要时可按《土坝坝体灌浆技术规范》SD266–88和《水工建筑物水泥灌浆施工技术规范》SL62–94有关规范或通过室内试验和现场灌浆试验（试验成果报送监人）或由监理人确定掺加外加剂、掺和料和化学材料等，浆液必须按设计的要求过筛处理后方可进行灌浆。

4.3.3 灌浆试验

按《土坝坝体灌浆技术规范》SD266–88、《水工建筑物水泥灌浆施工技术规范》SL62–94、《混凝土拌和用水标准》JGJ63–89、《水工混凝土外加剂技术规程》DL/T5100-1999和设计要求对不同掺合料和不同外加剂的浆液进行灌浆试验，以核定各灌浆参数，对于试验的成果要报送监理。

4.4.4 施工工艺

（1）钻孔

1）帷幕灌浆钻孔

帷幕灌浆的钻孔宜采用回转式钻机和金刚石钻头或硬质合金钻头钻进，灌浆孔的开孔孔位应符合施工图纸要求。钻机安装应平整稳固，钻孔前应按监理人批示埋设孔口管，钻孔方向应按施工图纸要求确定，钻孔时必须保证孔向准确。

拟定帷幕灌浆采用自上而下的灌浆施工，按灌浆程序分序分段进行。按照设计图纸标好灌浆孔位，帷幕灌浆孔的开孔孔位与设计位置的偏差不得大于10cm。

2）检查孔和排水孔的钻孔

帷幕灌浆施工技术规范

10

帷幕灌浆施工方案

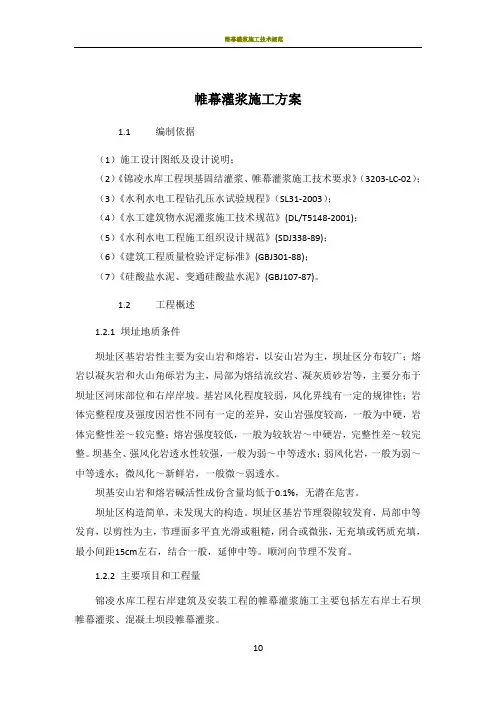

1.1 编制依据

（1）施工设计图纸及设计说明；

（2）《锦凌水库工程坝基固结灌浆、帷幕灌浆施工技术要求》（3203-LC-02）；

（3）《水利水电工程钻孔压水试验规程》（SL31-2003）；

（4）《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001)；

（5）《水利水电工程施工组织设计规范》(SDJ338-89)；

（6）《建筑工程质量检验评定标准》(GBJ301-88)；

（7）《硅酸盐水泥、变通硅酸盐水泥》(GBJ107-87)。

1.2 工程概述

1.2.1 坝址地质条件

坝址区基岩岩性主要为安山岩和熔岩，以安山岩为主，坝址区分布较广；熔岩以凝灰岩和火山角砾岩为主，局部为熔结流纹岩、凝灰质砂岩等，主要分布于坝址区河床部位和右岸岸坡。基岩风化程度较弱，风化界线有一定的规律性；岩体完整程度及强度因岩性不同有一定的差异，安山岩强度较高，一般为中硬，岩体完整性差～较完整；熔岩强度较低，一般为较软岩～中硬岩，完整性差～较完整。坝基全、强风化岩透水性较强，一般为弱～中等透水；弱风化岩，一般为弱～中等透水；微风化～新鲜岩，一般微～弱透水。

坝基安山岩和熔岩碱活性成份含量均低于0.1%，无潜在危害。

坝址区构造简单，未发现大的构造。坝址区基岩节理裂隙较发育，局部中等发育，以剪性为主，节理面多平直光滑或粗糙，闭合或微张，无充填或钙质充填，最小间距15cm左右，结合一般，延伸中等。顺河向节理不发育。

1.2.2 主要项目和工程量

锦凌水库工程右岸建筑及安装工程的帷幕灌浆施工主要包括左右岸土石坝帷幕灌浆、混凝土坝段帷幕灌浆。 帷幕灌浆施工技术规范

10 帷幕灌浆为单排，灌浆孔孔距为2m。连接坝段帷幕灌浆孔深约为基岩下29m，挡水坝段、引水坝段、底孔坝段帷幕灌浆孔深约为基岩下27m，溢流坝段帷幕灌浆孔深约为基岩下23m。右岸土石坝段帷幕灌浆孔约为1622个，左岸滩地段帷幕灌浆孔约为266个，混凝土坝段帷幕灌浆孔约为69个，共计1957个灌浆孔，总长度为13330m。

大坝帷幕灌浆及充填灌浆的施工方案

1.前期准备工作

-确定灌浆孔位置和数量。根据大坝结构设计和地质勘察资料，确定灌浆孔的位置和数目，通常灌浆孔间距为2-3米。

-准备灌浆材料。根据设计要求选择适当的灌浆材料，如水泥、砂浆、土工合成材料等，并确保其质量合格。

-清理孔洞。清理灌浆孔口周围的杂物和泥沙，确保孔洞畅通。

2.帷幕灌浆施工

-预埋管道安装。将预埋的管道嵌入孔洞中，管道的长度要超出孔洞一段距离，以确保帷幕灌浆充填完整。

-灌浆料配制。按照设计要求和施工规范，将灌浆材料按比例配制，保证灌浆材料均匀且质量稳定。

-灌浆施工。通过预埋管道进行灌浆施工，从最低处开始，逐渐向上灌浆，直至全部帷幕灌浆充填完毕。施工中应注意灌浆速度和压力的控制，避免灌浆孔冲刷或灌浆材料溢出。

3.充填灌浆施工

-预备工作。首先，在需要进行充填灌浆的部位设置围堰，确保周围环境干燥清洁。

-充填料准备。选择适合的充填料，如沙、砾石等。对于特殊工程，可选用高分子材料或土工合成材料。 -充填灌浆施工。首先，用水泥搅拌机将水泥和充填料均匀混合，再添加适量的清水进行搅拌，调整充填灌浆的流动性。然后，将充填灌浆材料通过输送管道输送到充填部位，定向充填，直至充填完整。

4.检查与维护

-施工完成后，对灌浆帷幕和充填灌浆进行检查和评估，确保其充实度和均匀性。

-如发现灌浆帷幕存在缺陷或充填灌浆出现空洞等问题，及时修补和修复，确保灌浆效果符合设计要求。

总之，大坝帷幕灌浆及充填灌浆施工方案是一个复杂而关键的工程环节。在施工过程中，需要严格遵循设计要求和施工规范，确保施工质量和效果。同时，施工过程中要加强质量控制和安全管理，保证施工进度和工程质量。
