浙教版科学2020年中考二轮复习--经典(物理)电学计算题(含答案)
-CAL-FENGHAI.-(YICAI)-Company One1 电学计算题 专题突破
一、简单电路计算类
(杭州2012.36，台州2015.32)
1. (2019广东省卷)如图所示，电源的电压恒定，R1、R2为定值电阻，R2的阻值为60 Ω。只闭合开关S0时，电流表的示数为0.2 A，再闭合开关S1时，电流表的示数为0.6 A。求：
(1)电源的电压；
(2)电阻R1的阻值；
(3)开关S0、S1均闭合后，通电10 s电路消耗的总电能。
2. (2019衡阳)如图所示电路中，已知电源电压U＝12 V保持不变，电阻R3＝8 Ω，闭合开关S，电压表的示数为8 V。求：
(1)电流表的示数；
(2)R1与R2阻值之和；
(3)根据已知条件，你还能求出什么物理量？并求出该物理量的值。
3. (2019济宁)如图所示，电路中的电源电压不变。只用一根导线连接b、c时，电阻R上的电压为9.6 V，通过灯泡L的电流为0.2 A；用一根导线连接a、b，一根导线连接c、d时，电阻R与灯泡L的电功率之比为1∶4，灯泡L正常发光。求：
(1)电阻R的阻值；
(2)灯泡L的额定电压；
(3)只用一根导线连接c、d时电路消耗的总功率。
4. (2019铜仁)在如图所示的电路中，电源电压为12 V，滑动变阻器的阻值范围在0至50 Ω之间，闭合开关S，调节滑动变阻器，当滑片P置于滑动变阻器的中点时，电流表的示数为0.3 A。求：
(1)定值电阻R1的阻值；
(2)当滑动变阻器的滑片P置于阻值最大处时，电路的总功率是多少(
得数保留1位小数)
(3)电流表接入电路中的量程是0至0.6 A，在不改变电流表量程的情况下，为了保证电流表的安全，滑动变阻器接入电路中的最小阻值是多少？
二、电动机模型相关计算类 (杭州8考，台州2014.37)
5. 小金对妈妈买的电动牙刷非常感兴趣， 于是就拆开研究，并将一电流表接进电路中， 如图所示。他用手捏住刷头测得电流表读数为1 A。电动牙刷部分参数如表，据此信息你能算出哪些物理量(写出计算过程，至少三个)。

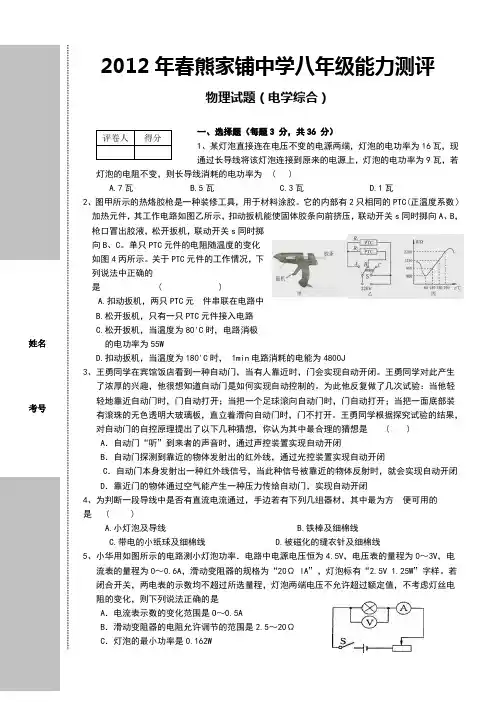

2012年春熊家铺中学八年级能力测评
物理试题（电学综合）
一、选择题（每题3 分，共36 分）
1、某灯泡直接连在电压不变的电源两端，灯泡的电功率为16瓦，现
通过长导线将该灯泡连接到原来的电源上，灯泡的电功率为9瓦，若
灯泡的电阻不变，则长导线消耗的电功率为 ( )
A.7瓦 B.5瓦 C.3瓦 D.1瓦
2、图甲所示的热烙胶枪是一种装修工具，用于材料涂胶。它的内部有2只相同的PTC(正温度系数〉加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关s同时掷向A、B，枪口冒出胶液，松开扳机，联动开关s同时掷向B、C。单只PTC元件的电阻随温度的变化如图4丙所示。关于PTC元件的工作情况，下列说法中正确的是 ( )
A.扣动扳机，两只PTC元 件串联在电路中
B.松开扳机，只有一只PTC元件接入电路
C.松开扳机，当温度为80'C时，电路消极
的电功率为55W
D.扣动扳机，当温度为180'C时， 1min电路消耗的电能为4800J
3、王勇同学在宾馆饭店看到一种自动门，当有人靠近时，门会实现自动开闭。王勇同学对此产生了浓厚的兴趣，他很想知道自动门是如何实现自动控制的。为此他反复做了几次试验：当他轻轻地靠近自动门时，门自动打开；当把一个足球滚向自动门时，门自动打开；当把一面底部装有滚珠的无色透明大玻璃板，直立着滑向自动门时，门不打开。王勇同学根据探究试验的结果，对自动门的自控原理提出了以下几种猜想，你认为其中最合理的猜想是 ( )
A．自动门“听”到来者的声音时，通过声控装置实现自动开闭
B．自动门探测到靠近的物体发射出的红外线，通过光控装置实现自动开闭
C．自动门本身发射出一种红外线信号，当此种信号被靠近的物体反射时，就会实现自动开闭
D．靠近门的物体通过空气能产生一种压力传给自动门，实现自动开闭
1 专题七 电学创新实验
一、实验原理的拓展与创新
1.[考查安培力相关因素探究]
某同学用图中所给器材进行与安培力有关的实验。两根金属导轨ab和a1b1固定在同一水平面内且相互平行，足够大的电磁铁(未画出)的N极位于两导轨的正上方，S极位于两导轨的正下方，一金属棒置于导轨上且与两导轨垂直。
(1)在图中画出连线，完成实验电路。要求滑动变阻器以限流方式接入电路，且在开关闭合后，金属棒沿箭头所示的方向移动。
(2)为使金属棒在离开导轨时具有更大的速度，有人提出以下建议：
A．适当增加两导轨间的距离 B．换一根更长的金属棒
C．适当增大金属棒中的电流
其中正确的是________(填入正确选项前的标号)。
解析：(1)实验电路连线如图所示。
(2)为使金属棒获得更大的速度，则金属棒运动时需要更大的加速度，根据牛顿第二定律有a＝BILm，所以增加磁感应强度、增大电流、增加两导轨间的距离都可以使加速度增大。故选项A、C正确，选项B错误。
答案：(1)见解析图 (2)AC
2．[考查自动控制电路设计与调整]
现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时，系统报警。提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过Ic时就会报警)，电阻箱(最大阻值为999.9 Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1 000 Ω)，滑动变阻器R2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干。
在室温下对系统进行调节。已知U约为18 V，Ic约为10 mA；流过报警器的电流超过20 mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃时阻值为650.0 Ω。
(1)完成待调节的报警系统原理电路图的连线。
(2)电路中应选用滑动变阻器________(填“R1”或“R2”)。
(3)按照下列步骤调节此报警系统：
①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(填“a”或“b”)端附近，不能置于另一端的原因是________________________________________________________________________。
1 甲 乙 电学专题复习
题型一：关于电阻
例1．有一段导体，下列措施中能减小其电阻的是（ ）
A. 减小导体两端的电压 B．减小导体中的电流 C．减小导体的横截面积 D．减小导体的长度
例2．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（ ）
A、电线的长度 B、电线的横截面积 C、电线的材料 D、电线的温度
例3．下列说法中正确的是 ( )
A．导体电阻都随温度升高而增大 B．当导体中的电流为零时，导体的电阻不为零
C．温度一定时，又细又长的导体电阻一定大D．温度一定时同种材料的导线，长导线电阻一定比短导线大
例4．将一根铁丝拉长后，与原来相比，在决定电阻大小的因素中，______变大，_________变小，故电阻将____________。如果这根铁丝的电阻为9，把它平分为3段，每段电阻为_______，再把这三段绞合在一起，总电阻为________。
例7．把一根均匀电阻丝弯折成一个封闭的等边三角形ABC，如图所示．图中D为AB边的中点．如果A、C之间的电阻大小为8欧，则B、D之间的电阻大小为（ ）
A．8欧 B．6欧 C．5欧 D．4欧
题型二：关于电阻的影响因素的探究实验
例1．研究“导体电阻的大小与那些因素有关”时， 将一根粗细均匀的导体
截成两段后分别接入电路中，如图所示，则这个实验研究的是
A.导体电阻与温度的关系 B.导体电阻与长度的关系
C.导体电阻与横截面积的关系 D.导体电阻与材料的关系
例2．如图(甲)闭合开关，将玻璃珠加热到红炽状态时，小灯泡将_______ (填“发光”或“不发光”)，原因是玻璃珠变成了_______；如图(乙)闭合开关，在给钨丝加热的过程中，小灯泡逐暗渐变暗，原因是钨丝的温度升高，电阻变_______。
