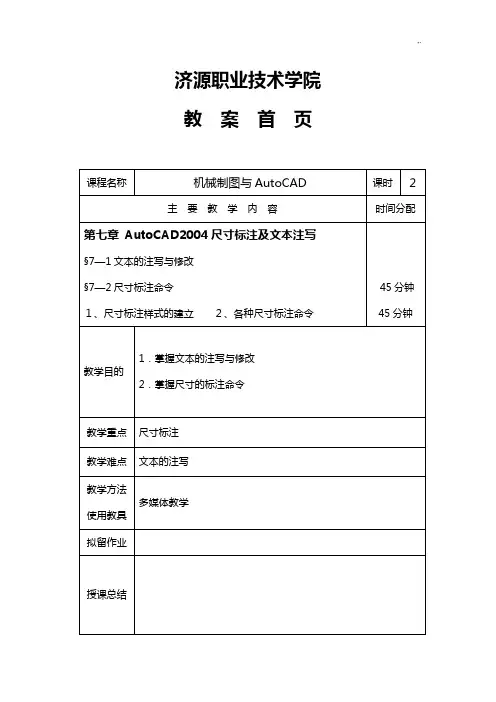

济源职业技术学院

教 案 首 页

课程名称 机械制图与AutoCAD 课时 2

主 要 教 学 内 容 时间分配

第七章 AutoCAD2004尺寸标注及文本注写

§7—1文本的注写与修改

§7—2尺寸标注命令

１、尺寸标注样式的建立 ２、各种尺寸标注命令

45分钟

45分钟

教学目的 1．掌握文本的注写与修改

2．掌握尺寸的标注命令

教学重点 尺寸标注

教学难点 文本的注写

教学方法

使用教具 多媒体教学

拟留作业

授课总结

,.

济源职业技术学院

教 案 首 页

课程名称 机械制图与AutoCAD 课时 1

主 要 教 学 内 容 时间分配

第七章 AutoCAD2004尺寸标注及文本注写

§7—2尺寸标注命令

3、尺寸标注编辑命令

45分钟

教学目的 1．复习文本的注写与修改；

2．掌握尺寸标注编辑命令；

教学重点 尺寸标注

教学难点 标注编辑命令 ,.

教学方法

使用教具 多媒体教学

拟留作业

授课总结

第七章 AutoCAD2004尺寸标注及文本注写

一、本章重点：

1．掌握文本的注写与修改；

2．尺寸标注命令的使用

3．尺寸标注编辑命令；

二、本章难点：

1．文本注写的设置；

2．尺寸标注的应用。 ,.

三、本章要求：

通过本章的学习，初步了解AutoCAD2004尺寸标注基本规定，能够正确使用文本和尺寸标注命令。能画图并标注尺寸

四、本章内容：

§7—1 文本的注写与修改

文字是工程图样中不可缺少的一部分。为了完整的表达设计思想，除了正确的用图形表

达物体的形状、结构外，还要在图样中标注尺寸、注写技术要求、填写标题栏等。这些内容都要注写文字或数字。AutoCAD 2004提供了很强的文字处理功能，支持TmeType字体传统和扩展的字符格式等，AutoCAD 2004中文版还提供了符合国家标准的汉字和西文字体，使工程图样中的文字清晰、美观，增强图形的可读性。本章着重介绍文字的标注、编辑方法、尺寸标注及标注编辑命令。

(完整word版)《互换性与技术测量》习题集(2)

共22页 第1页 六.改错题：

1.改错题

试指出图3.11中标注的误差，并加以改正。

0.03A0.01A0.02A

2.改错题

试指出图3.12中标注的误差，并加以改正。

0.03A0.01A0.02A

3.试指出图3.13中形位公差标注的误差，并加以改正。 (完整word版)《互换性与技术测量》习题集(2)

共22页 第2页 0.03A0.01A0.02A

4.试改正图3.14a和b中形位公差标注的错误（以形位项目符号为准）。

七.标注题：

1.标注题

1.1ф40k6轴颈的尺寸公差和形状公差遵守包容原则，且对该轴颈的形状公差有进一步要求，圆柱度公差为0.005mm；轴肩端面对轴颈轴线的圆跳动公差为0.007mm。试将上述技术要求标注在题1.1图上。 3540tABC图 3.14(完整word版)《互换性与技术测量》习题集(2)

共22页 第3页 1.2 轴承盖上四个通孔的位置用位置度公差控制。端面I为第一基准，

ф80f9圆柱面的轴线为第二基准，试在图3.16上标注这四个孔的轴线的位置度公差ф0.5mm，并注上基准代号和采用的公差原则。

均布图 3.16

1.3 试将下列形位公差要求标注在图3.17上。

1.3.1 圆锥面的圆度公差0.004mm；

1.3.2 圆锥母线的直线度公差0.0025mm；

1.3.3 圆锥面对ф800

-0.015mm孔的轴线的圆跳动公差0.01mm；

1.3.4 ф800

第9章 尺寸链 习题参考答案

一、判断题（正确的打√，错误的打×）

1、尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。（√ ）

2、当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。（×）

3、．在装配尺寸链中，封闭环是在装配过程中形成的一环。（√）

4、在装配尺寸链中，每个独立尺寸的偏差都将影响装配精度。（√ ）

5、在确定工艺尺寸链中的封闭环时，要根据零件的工艺方案紧紧抓住“间接获得”的尺寸这一要点。（√）

6、在工艺尺寸链中，封闭环按加工顺序确定，加工顺序改变，封闭环也随之改变。（√）

7、封闭环常常是结构功能确定的装配精度或技术要求，如装配间隙、位置精度等。（√ ）

8、零件工艺尺寸链一般选择最重要的环作封闭环。（× ）

9、组成环是指尺寸链中对封闭环没有影响的全部环。（×）

10、尺寸链中，增环尺寸增大，其它组成环尺寸不变，封闭环尺寸增大。（√ ）

11、封闭环基本尺寸等于各组成基本尺寸的代数和。（√ ）

12、封闭环的公差值一定大于任何一个组成环的公差值。（√ ）

13、尺寸链封闭环公差值确定后，组成环越多，每一环分配的公差值就越大。（× ）

14、封闭环的最小极限尺寸时，封闭环获得最大极限尺寸。（× ）

15、当所有增环为最大极限尺寸时，封闭环获得最大极限尺寸。（× ）

16、要提高封闭环的精确度，就要增大各组成环的公差值。（×）

17、要提高封闭环的精确度，在满足结构功能的前提下，就应尽量简化结构，即应遵循“最短尺寸链原则”。（ √）

18、封闭环的上偏差等于所有增环上偏差之和减去所有减环下偏差之和。（√）

19、尺寸链的特点是它具有封闭性和制约性。（√ ）

20、用完全互换法解尺寸链能保证零部件的完全互换性。（√ ）

二、选择题（将下列题目中所有正确的答案选择出来）

1、对于尺寸链封闭环的确定，下列论述正确的有_B、D、。

A．图样中未注尺寸的那一环。 B．在装配过程中最后形成的一环。

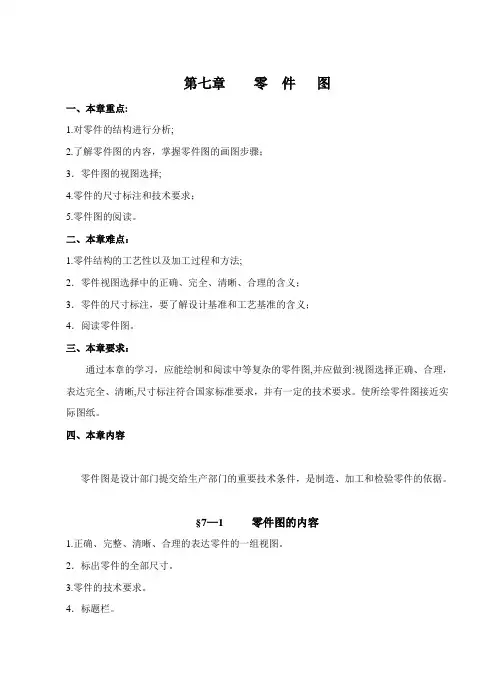

第七章 零 件 图

一、本章重点:

1.对零件的结构进行分析;

2.了解零件图的内容，掌握零件图的画图步骤；

3．零件图的视图选择;

4.零件的尺寸标注和技术要求；

5.零件图的阅读。

二、本章难点：

1.零件结构的工艺性以及加工过程和方法;

2．零件视图选择中的正确、完全、清晰、合理的含义；

3．零件的尺寸标注，要了解设计基准和工艺基准的含义；

4．阅读零件图。

三、本章要求：

通过本章的学习，应能绘制和阅读中等复杂的零件图,并应做到:视图选择正确、合理，表达完全、清晰,尺寸标注符合国家标准要求，并有一定的技术要求。使所绘零件图接近实际图纸。

四、本章内容

零件图是设计部门提交给生产部门的重要技术条件，是制造、加工和检验零件的依据。

§7—1 零件图的内容

1.正确、完整、清晰、合理的表达零件的一组视图。

2．标出零件的全部尺寸。

3.零件的技术要求。

4．标题栏。

§７—2零件图中视图的表达方法

一、主视图的选择

能够较清晰和较多地表达出零件的结构形状特征的一面作为主视方向。

二、视图数量确定

视图的数量以能够正确清晰地表达出零件的结构形状而定。

三、视图表达时的注意点

四、视图表达方案示例

§7—3 零件图的尺寸标注

一、基准

(1）设计基准——确定零件在工作运用时,保证功能要求的标注尺寸的起始点。

（2）工艺基准——确定零件在加工制造及测量时标注尺寸的起始点。

常用的基准线：零件的对称中心线、回转体的轴线等。

常用的基准面：底板的大面积安装面,装配结合面、重要端面。

零件图上三个坐标方向上各有一个主要基准和多个辅助基准。

二、表注尺寸的注意点

(1)基本体和组合体的尺寸标注可作为零件尺寸标注的基础。

(2）标准件和常用件的尺寸标注可作为零件尺寸标注的示例。

(3）影响零件工作性能、精度、互换性及装配定位关系的功能尺寸应直标注。

(4）零件上不重要尺寸，可作为尺寸链中的开口环，不注尺寸，不能闭合。必需参考时可注尺寸,但应用刮号()刮起来。
