玻璃采光顶施工方案

镇山小区三期一标段1-12玻璃采光顶工程； 工程建设地点: 金港镇镇山小区；面积约2647m2；总工期：90日历天..

本工程由张家港市金海港投资开发有限公司投资建设;张家港市华申建设监理咨询有限公司监理;江苏佑典建设工程有限公司组织施工；由张亚担任项目经理;王立红担任此项目技术负责人..

本工程中;采光顶采用隐框玻璃采光顶;利用原土建混凝土结构种植M12×160化学锚栓、120×120×8mm后置铁板..玻璃采光顶整体采用120×120×6、100×50×5、70×50×4等钢方管钢架支撑体系..

1、采光顶施工准备

1.1采光顶施工技术准备

1.1.1组织设计人员作好采光顶施工图;按设计程序经方案审核、详细作图、修改、校对、审核签字;送交审核部门审核后;交本工程项目部..

1.1.2由项目部组织专业工程技术人员;高级技师仔细阅图;反复认真研究制定现场施工方案;对疑难问题;报公司设计所解答..

1.1.3对施工难度较大的部位、工序;制定切实可行的技术方案..

1.1.4施工前;项目部工程技术人员向施工队长、班组长进行技术交底;明确重点部位工序的控制;制定相应的措施..

1.2采光顶施工设备准备

对涉及到采光顶工程中所需要的工具、器具、起吊运送设备;按型号、数量、供应时间提出计划;送交采购部、仓库.. 1.3采光顶施工材料准备

采光顶材料按公司采购程序的规定;采购前制定采购计划;明确采购材料的名称、规格、数量、标准;对材料供应方进行综合评审;只能向评审合格的供应方采购材料;以严格控制幕墙材料的质量..

1.4采光顶施工人员准备

1.4.1项目经理对采光顶施工所需各种专业施工人员、技术人员提出详细的计划;包括施工工种;各工种人数、进场时间仔细安排;做到施工人员落实到位;明确各类施工人员的责任..

1.4.2组成采光顶施工队

确定施工队长;配备各类施工人员;调集技术尖子;加强该施工队技术力量..

2、施工技术措施

2.1隐框玻璃采光顶安装施工流程：

测量放线→结构加固→钢梁焊接→防腐处理→检查调整→玻璃安装→调整固定→胶缝贴美纹纸→注耐候胶→清洗→验收

3各工序施工说明

3.1后置埋件

埋件;是幕墙的根;埋件质量的好坏;直接关系到幕墙的安全性与使用寿命;根生不牢;则整个系统会处于不稳定状态;因此要把埋件施工作为该工程的一个重点工作来抓..根据我司多年的设计、施工经验和本工程的特点仍制定以下施工方案和处理措施：

1、埋件的放置

后置埋件的埋设采用植筋法和穿板螺栓固定; 植筋法是在砼结构中钻孔植入钢筋;然后灌注入锚固树脂胶;待锚固树脂胶强度达到要求时;再将预埋板与螺纹钢筋锚在一起;然后点焊螺母;防止松脱..植筋时要严格控制钢筋的植入深度;注入锚固树脂胶前必须清理干净灰尘;在墙厚的部位采用植筋法;在楼板部位采用穿墙螺栓固定..

1材料

锚 板：8mm厚镀锌钢板..

锚固胶：高强化学锚栓胶..

锚 筋：M12×160通长螺纹杆;表面不得有锈斑、油污、漆点..每根锚筋配一个螺母、一个4mm厚限位钢板..

2操作步骤

用冲击钻在砼结构上钻Φ14m的孔;孔深不小于115mm..

用毛刷或风筒将孔清理干净;孔内不得有余灰或积水..

按所钻的每一个空放入一支化学锚栓胶;将螺杆插入孔中并轻轻旋转;使螺杆与胶充分接触;等胶固化后将锚板罩在砼结构面上..

将每根螺杆套上4mm厚限位钢板、螺母;将锚板固定在正确的位置..

检查锚板位置合适后;将4mm厚限位钢板与锚板点焊;以防锚扳沿条孔移位..用电焊将螺杆端部的螺纹点乱;以防螺母松脱..

再次确定埋件安放正确后;去渣除锈;刷防锈漆两道..

3注意事项

1与锚扳相接的砼墙面应平整;锚板安装定位后表面应竖直;以便锚板受压时受力均匀..墙面如不平整需剔凿涂砂浆..

2为保证树脂胶与砼之间的粘接力;要求孔内清洁干净;孔壁上不得有浮灰、积水、碎石..

3为保证锚筋与树脂胶之间的粘接力;要求锚筋表面无镀锌、无油漆、无锈斑污渍..

4锚筋的锚固深度不得小于160mm;锚筋端头伸出螺母5-7mm为宜..锚筋长度在满足以上两点的前提下可根据现场情况调整..

5紧固锚板、焊接定位钢板需在树脂胶完全固化后进行;以防影响胶的性能..胶的固化时间与胶的配合比、施工时的天气情况有关;一般在30分钟左右..宜做实验观测..

6在插入锚筋时;应尽量使溢出的胶分布在锚板与砼墙面之间的缝隙内..

2、埋件的清理与防腐

埋件的寿命与其防腐性能有直接关系;如果其耐候性、耐腐蚀性不好;早于其他构件失去功能;后果不堪设想..作为幕墙最关键的承载结构;埋件的防腐处理亦是重要问题;并确定以下具体方案：

1后置埋件;在安装前就先作好防腐处理..

2需要点焊的部分;焊接后;清理残留的焊渣;然后进行防腐处理..

3防腐处理的方式为两道防锈漆;处理时;要进行全面防腐..

3.2测量放线

按设计轴线及标高;分别测量支承钢梁;各钢爪支撑件纵轴向、横轴向轴线及标高;满足幕墙支承结构、钢爪定位要求..

3.3结构加固

采光顶主结构利用原土建结构钢梁作为支承结构;还必须根据采光顶结构进行加固;增加拉杆、横梁等..

3.4接驳座安装 根据玻璃分格确定接驳座安装位置;安装接驳座时;要采用电焊进行点焊定位;所有接驳座点焊定位后;再拉通线进行检查;调正偏离定位点的接驳座..

3.5接驳座焊接

接驳座调正后;进行焊接;采用422焊条;直径3.2;接驳座周边满焊;焊高按设计图要求;要求焊接质量满足以下要求：

①焊高符合设计要求；

②焊缝连续;不漏焊、不夹渣；

③焊缝无未溶合缺陷..

3.6防腐处理

本工程中钢材表面进行热浸镀锌;对采光顶钢结构焊接部位进行除锈处理后;涂防锈漆二度;面漆按设计要求氟碳漆处理..

3.7钢爪安装

根据施工图及材料清单;确定采光顶不锈钢爪型号250CL;安装不锈钢爪;用螺钉将不锈钢爪与接驳座连接;所有钢爪安装完后;要进行一次调整;调整时可采取拉通线的办法;调整钢爪角度;使钢爪孔横向和纵向分别共线;调好后固定钢爪..

3.8玻璃安装

按设计图分格尺寸进行实测后;调整分格尺寸;确定玻璃尺寸及种类6+1.14Pvb+6mm透白钢化夹胶玻璃、10+1.52Pvb+10mm透白钢化夹胶玻璃;按编号报玻璃加工清单..玻璃加工完运到工地;要进行入库检验;经质检员按有关标准、图纸和材料清单进行检查;确认玻璃规格尺寸、数量、质量合格后;才能入库..

按采光顶分格所需玻璃规格;对号入座进行安装..

①玻璃孔上安装接驳头； ②将玻璃吊送至安装位置；

③将接驳头螺栓插入钢爪孔；

④装上垫片;旋入螺母；

⑤玻璃缝调整；

⑥紧固..

3.9结构胶和耐侯胶质量控制

1、检查胶的生产厂家、型号及规格、出厂合格证和性能报告是否与订货合同相同..

2、检查胶筒上的出厂日期及有效期是否能在施工期内用完..有无过期胶混入产品之中..

3、不得把过期结构胶降格为耐侯胶用..

4、向国家指定的检测中心提供式样材料;以获得结构胶与其接触材料的相容性和剥离粘结性试验报告..

3.10注胶

①注胶前先清洁胶缝;将胶缝处灰尘清除干净；

②粘贴美纹纸；

③注胶..

注意事项：

a.注胶速度要适宜;快慢均匀;不能时快时慢;避免胶缝不饱满和出现气泡；

b.注胶时;玻璃反面胶缝要用油灰刀刮胶;与注胶同时进行；

c.注胶一段长后;正面角缝用油灰刀迅速刮平胶缝..

3.11清洗

采光顶玻璃安装完工后要清洗;采用中性洗洁剂;将溶剂倒在一块干净布上;用该布将被粘结物表面的尘埃、油渍和其他脏物清除;然后用清水冲洗干净.. 注意事项：

a.清洗玻璃和金属构件的中性清洁剂应进行腐蚀检验；

b.清洁剂有玻璃清洁剂和金属清洁剂;互有影响;不能错用;清洗时应隔离；

c.清洗时不应将擦布放在溶剂里;应将溶剂倒在擦布上；

d.使用的贮存溶剂;应用干净的容器；

e.使用溶剂的场所必须严禁烟火；

f.应遵守所用溶剂标签上的注意事项..

3.12验收

①采光顶保证资料交工程监理验收；

②每道工序经自检、互检、专检后;请工程监理验收；

③对照施工图及有关标准进行整体分项验收..

采光顶玻璃面板安装质量允许偏差

序号 项 目 允许偏差mm 检查方法

1 相邻两玻璃面接缝高低差 1.0 用深度尺

2 横向缝直线度 3 3m靠尺、钢板尺

3 竖向缝直线度 3 3m靠尺、钢板尺

4 拼缝宽度与设计值比 ±1.5 用卡尺

5 采光顶平面度 3 3m靠尺、钢板尺

合集下载

玻璃采光顶施工方案

玻璃采光顶施工方案

玻璃采光顶施工方案

玻璃采光顶，作为一种新型的建筑采光手段，在建筑设计中得到了广泛的应用。它不仅能够提供充足的自然光线，还能增加建筑的美观度，提升居住环境的舒适度。下面我将介绍一个玻璃采光顶的施工方案。

首先，我们需要确定采光顶的设计方案。根据建筑的实际情况和需求，可选择平顶、拱顶或者斜坡顶等形式。在设计过程中，需要考虑到采光顶的面积、倾角、材料选择等因素。一般来说，大面积的玻璃采光顶可提供更多的采光效果，而倾角的设置可以根据建筑的朝向、气候条件等因素来确定。材料选择方面，可以使用单层或者双层玻璃。双层玻璃能够提供更好的隔热、隔音效果，但也会增加施工难度和成本。另外，还可以选择带有遮阳、防紫外线等功能的玻璃，以提升采光顶的实用性。

其次，施工方案需要考虑到采光顶的结构和安装方法。采光顶的结构一般由钢架和玻璃组成。钢架可以选择轻钢结构或者钢筋混凝土结构，根据实际情况决定。钢架的设计需要满足抗风、抗震等安全要求。在施工过程中，需要确保钢架的质量和安装的稳固性。玻璃的安装可以选择框架式或者夹胶式。框架式安装可以提供更好的密封性和保温性能，但框架的视觉效果可能会影响采光效果。夹胶式安装则可以提供更好的透光性，但需要更加谨慎地处理玻璃的安装，以确保其牢固性和安全性。

最后，施工方案需要考虑到采光顶的维护和使用。玻璃采光顶的维护对于延长使用寿命和保持采光效果至关重要。施工方案中，需要预留出清洁和维修的通道，方便后期的维护工作。在日常使用中，需要定期清洁玻璃表面，以保持其透光性。此外，还可以使用遮阳篷、窗帘等设备，调节室内的光线和温度。

综上所述，玻璃采光顶的施工方案需要考虑到设计、结构和安装等方面的因素。只有在施工过程中充分考虑了这些因素，才能保证玻璃采光顶的质量和实用性。同时，维护和使用的合理性也是施工方案的重要内容。只有在维护和使用方面做好工作，才能使玻璃采光顶发挥最大的效益。

采光顶钢结构吊装工程施工方案

采光顶钢结构吊装工程施工方案

1. 工程名称：XX项目采光顶钢结构吊装工程

2. 工程地点：XX市XX区XX路XX号

3. 建设单位：XX房地产开发有限公司

4. 施工单位：XX建筑工程有限公司

5. 设计单位：XX建筑设计研究院

6. 监理单位：XX工程监理有限公司

二、施工方案

1. 施工准备

（1）技术准备：熟悉施工图纸，了解工程概况，明确吊装构件的类型、尺寸、重量及吊装顺序。

（2）人员准备：组织吊装施工队伍，进行吊装技术交底和安全教育。

（3）设备准备：检查吊车、吊索具、测量工具等设备的完好性，确保吊装过程安全可靠。

2. 施工工艺

（1）吊装前，对现场进行清理，确保吊装区域无障碍物。

（2）根据吊装构件的尺寸、重量及吊装顺序，确定吊装方案。

（3）采用双机抬吊方式，将构件吊起，调整构件位置，使其与设计位置一致。

（4）在构件就位后，进行临时固定，确保构件稳定。

（5）进行焊接作业，将构件连接牢固。

（6）吊装完成后，对吊装区域进行清理，确保施工场地整洁。

3. 安全措施

（1）严格按照吊装方案进行操作，确保吊装过程安全。

（2）吊装过程中，加强现场安全管理，防止人员误入吊装区域。

（3）吊车操作人员应具备相关资质，确保吊车操作安全。 （4）吊索具、吊车等设备应定期检查，确保其完好性。

（5）吊装过程中，加强对构件的监测，防止构件变形、倾斜等。

（6）施工过程中，加强防火、防爆措施，确保施工现场安全。

4. 质量控制

（1）严格按照施工图纸进行吊装，确保构件位置准确。

（2）焊接质量应符合相关标准，确保构件连接牢固。

（3）吊装完成后，对吊装区域进行检查，确保无安全隐患。

三、施工进度

1. 施工准备阶段：5天

2. 吊装阶段：15天

3. 焊接及临时固定阶段：5天

4. 质量检查及验收阶段：3天

总计：28天

四、结语

本施工方案针对XX项目采光顶钢结构吊装工程，从施工准备、施工工艺、安全措施、质量控制及施工进度等方面进行了详细阐述。在施工过程中，将严格按照方案执行，确保工程顺利进行，为建设单位提供优质服务。

玻璃采光顶施工方案 2

玻璃采光顶施工方案 2

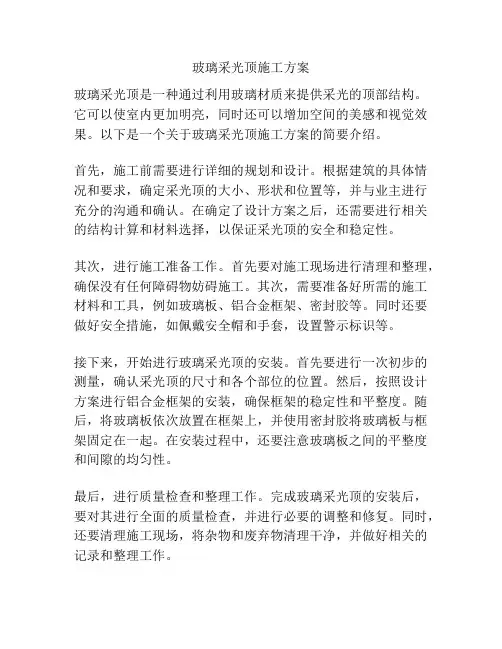

玻璃采光顶施工方案
