转向系统的工作原理

简述汽车转向系统的工作原理

一、引言

汽车转向系统是汽车的重要组成部分之一，它负责控制车辆的方向，使车辆能够按照驾驶员的意愿行驶。本文将详细介绍汽车转向系统的工作原理。

二、汽车转向系统的组成部分

汽车转向系统主要由以下几个部分组成：

1. 转向盘：驾驶员通过转动转向盘来控制车辆的方向。

2. 转向柱：将转向盘上的旋转运动传递给转向齿轮。

3. 转向齿轮：将驾驶员通过转向柱传递过来的旋转运动，变为左右方向的运动。

4. 驱动轴：将左右方向的运动传递给前轮或后轮。

5. 车轮：根据驱动轴传递过来的力量，控制车辆行进方向。

三、液压式汽车转向系统工作原理

液压式汽车转向系统是目前应用最广泛的一种。它主要由以下几个部分组成：

1. 动力源：通常是发动机带动液压泵工作，产生高压油液。

2. 油箱：存储液压油液。

3. 液压泵：将动力源产生的高压油液推送到转向器中。

4. 转向器：将高压油液转换为力矩，控制车辆的方向。

5. 液压缸：接收转向器传来的力矩，将其转化为车轮的左右方向运动。

6. 液压管路：连接以上各部分，传递高压油液。

具体工作原理如下：

1. 驾驶员通过转动转向盘，让转向柱旋转。

2. 转向柱带动转向齿轮旋转，使得液压泵开始工作。

3. 液压泵产生高压油液，并将其推送到转向器中。

4. 转向器接收到高压油液后，将其转换为力矩，并传递给液压缸。

5. 液压缸接收到力矩后，将其转化为车轮的左右方向运动，从而改变车辆行进方向。

6. 当驾驶员停止操作时，液体回流至油箱中。

四、电动式汽车转向系统工作原理

电动式汽车转向系统是近年来新兴的一种转向系统，它主要由以下几个部分组成：

1. 电机：产生动力，控制车辆的方向。

2. 电池：为电机提供能量。

3. 控制器：控制电机的运转。

4. 方向盘角度传感器：检测驾驶员对方向盘的旋转角度。

5. 电动助力转向器：接收控制器的指令，将其转化为力矩，控制车辆的方向。

动力转向系统的原理

动力转向系统是将发动机的功率转变为车辆转向力的装置，其原理主要包括以下几个方面：

1. 动力转向系统使用了液压助力装置，通过液压力将发动机功率转变为转向力。液压助力装置由一个液压泵、液压缸和液压油组成。当驾驶员转动方向盘时，液压泵被带动并增加液压油的压力，然后将液压油传送到液压缸中，产生转向力。

2. 动力转向系统还包括了转向柱、转向齿轮和转向机构。当驾驶员转动方向盘时，转向柱传递转动力给转向齿轮，在转向齿轮的作用下，变向力传递给转向机构，从而改变车辆的转向角度。

3. 动力转向系统还使用了传感器和控制单元。传感器会感知车辆的转向角度、车速和路面情况等信息，并将这些信息传递给控制单元。控制单元根据接收到的信息，控制液压助力装置的工作状态，调整转向力的大小和方向，以满足驾驶员的转向需求。

总的来说，动力转向系统通过利用液压助力装置将发动机功率转变为车辆转向力，通过转向柱、转向齿轮和转向机构，改变车辆的转向角度。同时，传感器和控制单元感知并调整液压助力装置的工作状态，以保证驾驶员的转向需求。

第 1 页 (2)动力转向系统的工作原理

动力转向系统是在机械式转向系统的基础上加一套动力辅助装置组成的。如下图，转向油泵6安装在发动机上，由曲轴通过皮带驱动并向外输出液压油。转向油罐5有进、出油管接头，通过油管分别与转向油泵和转向控制阀2联接。转向控制阀用以改变油路。机械转向器和缸体形成左右两个工作腔，它们分别通过油道和转向控制阀联接。

当汽车直线行驶时，转向控制阀2将转向油泵6泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向器不起助力作用。当汽车需要向右转向时，驾驶员向右转动转向盘，转向控制阀将转向油泵泵出来的工作液与R腔接通，将L腔与油罐接通，在油压的作用下，活塞向下移动，通过传动结构使左、右轮向右偏转，从而实现右转向。向左转向时，情况与上述相反。

液压动力转向系统示意图

第 2 页 l.转向操纵机构2.转向控制阀3.机械转向器与转向动力缸总成4.转向传动结构5.转向油罐6.转向油泵R.转向动力缸右腔L.转向动力缸左腔

汽车动力转向器的类型及工作原理

作者：admin 来源：不详 发布时间：2007-2-7 6:13:45

减小字体 增大字体

采用动力转向系统的汽车转向所需的能量，在正常情况下，只有小部分是驾驶员提供的体能，而大部分是发动机(或电机)驱动的油泵(或空气压缩机)所提供的液压能(或气压能)。

用以将发动机(或电机)输出的部分机械能转化为压力能，并在驾驶员控制下，对转向传动装置或转向器中某一传动件施加不同方向的液压或气压作用力，以助驾驶员施力不足的一系列零部件，总称为动力转向器。下面介绍动力转向器的类型及工作原理。

(1)动力转向器的类型

按传能介质的不同，动力转向器有气压式和液压式两种。装载质量特大的货车不宜采用气压动力转向器，因为气压系统的工作压力较低(一般不高于0.7MPa)，用于重型汽车上时，其部件尺寸将过于庞大。液压动力转向器的工作压力可高达10MPa以上，故其部件尺寸很小。液压系统工作时无噪声，工作滞后时间短，而且能吸收来自不平路面的冲击。因此，液压动力转向器已在各类各级汽车上获得广泛应用。

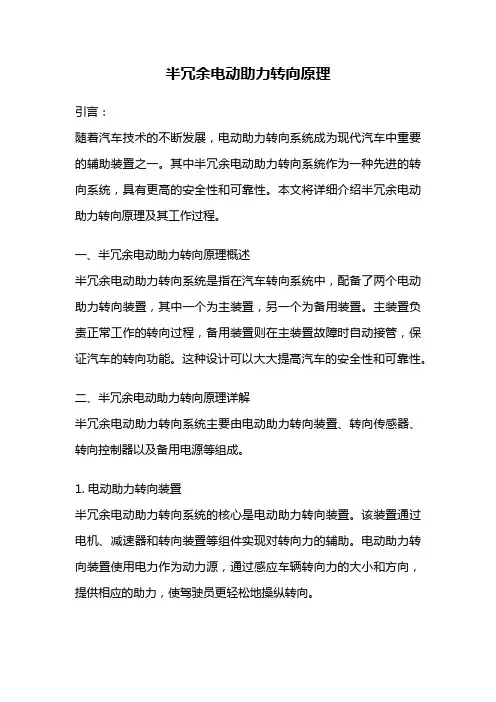

半冗余电动助力转向原理

引言：

随着汽车技术的不断发展，电动助力转向系统成为现代汽车中重要的辅助装置之一。其中半冗余电动助力转向系统作为一种先进的转向系统，具有更高的安全性和可靠性。本文将详细介绍半冗余电动助力转向原理及其工作过程。

一、半冗余电动助力转向原理概述

半冗余电动助力转向系统是指在汽车转向系统中，配备了两个电动助力转向装置，其中一个为主装置，另一个为备用装置。主装置负责正常工作的转向过程，备用装置则在主装置故障时自动接管，保证汽车的转向功能。这种设计可以大大提高汽车的安全性和可靠性。

二、半冗余电动助力转向原理详解

半冗余电动助力转向系统主要由电动助力转向装置、转向传感器、转向控制器以及备用电源等组成。

1. 电动助力转向装置

半冗余电动助力转向系统的核心是电动助力转向装置。该装置通过电机、减速器和转向装置等组件实现对转向力的辅助。电动助力转向装置使用电力作为动力源，通过感应车辆转向力的大小和方向，提供相应的助力，使驾驶员更轻松地操纵转向。

2. 转向传感器

转向传感器是半冗余电动助力转向系统的重要组成部分，它能够实时感知车辆的转向角度和转向力大小，并将这些信息传输给转向控制器。转向传感器的准确性和灵敏度直接影响到转向系统的工作效果。

3. 转向控制器

转向控制器是半冗余电动助力转向系统的“大脑”，负责监测和控制整个转向过程。当主装置正常时，转向控制器将根据转向传感器的反馈信号，通过电动助力转向装置提供合适的助力。当主装置故障时，转向控制器会立即检测到，并将备用装置切换为工作状态，确保车辆的安全转向。

4. 备用电源

为了保证备用装置的正常工作，半冗余电动助力转向系统还配备了备用电源。备用电源可以通过电池或者超级电容器等方式提供电能，保证备用装置在主装置故障时能够正常工作。

三、半冗余电动助力转向系统的工作过程

半冗余电动助力转向系统在正常工作时，主装置通过转向控制器接收转向传感器的信号，并根据信号的大小和方向提供相应的助力。当主装置发生故障时，转向控制器会立即检测到，并将备用装置切换为工作状态。备用装置通过转向控制器接收转向传感器的信号，并提供转向助力，确保车辆能够正常转向。同时，备用电源为备用装置提供必要的电能支持。
