沥青混合料试验作业指导书
JW-03.14
一．引用标准：
JTG E20-2011《公路工程沥青及沥青混合料试验规程》
GB50092-1996《沥青路面施工及验收规范》
JTGF40-2004《公路沥青路面施工技术规范》
二．适用范围：
本指导书适用公路沥青路面等工程的设计、施工、养护以及质量检查、验收等各个阶段，试验包括试件制作、试件密度、马歇尔稳定度、沥青路面芯样马歇尔、理论最大相对密度、沥青含量、弯曲、单轴压缩、配合比设计
三．一般规定：
3.1取样数量：
试样数量应根据试验目的决定，宜不少于试验用量的2倍，按现行规范规定进行沥青混合料试验的每一组代表性取样如下：
马歇尔试验、抽提筛分取样数量20 kg，最少12 kg；
弯曲试验取样数量25 kg，最少15 kg。
根据沥青混合料集料公称最大粒径，取样应不少于下列数量：
细粒式沥青混合料，不少于4kg；
中粒式沥青混合料，不少于8kg；
粗粒式沥青混合料，不少于12kg；
特粗式沥青混合料，不少于16kg。
3.2拌和及压实温度：
试件的拌和与压实温度可按下表选用，并根据沥青品种和标号作适当调整。针入度小、稠度大的沥青取高限，针入度大、稠度小的沥青去低限，一般去中值。
对改性沥青，应根据改性剂的品种和用量，适当提高混合料的拌和压实温度，对大部分聚合物改性沥青，需要在基质沥青的基础上提高15℃～30℃左右，掺加纤维时，尚需再提高10℃左右。
常温沥青混合料的拌和及压实在常温下进行。
沥青混合料拌和及压实温度参考表
四．沥青混合料试件制作方法（马歇尔标准击实法）
4.1试件尺寸：
标准击实法适用于马歇尔试验所使用的Ф101.6mm×63.5mm圆柱体试件的成型。大型击实法适用于Ф152.4mm×95.3mm的大型圆柱体试件的成型。
4.2试件数量： 沥青混合料试件制作时的矿料规格及试件数量应符合如下规定：
沥青混合料配合比设计在试验室人工配制沥青混合料制作试件时，试件尺寸应符合试件直径不小于集料公称最大粒径的4倍，厚度不小于集料公称最大粒径应不小于1～5倍的规定。对直径Ф101.6mm的试件，集料公称最大粒径应不大于26.5mm。对粒径大于26.5mm的粗粒式沥青混合料，其大于26.5mm的集料应用等量的13.2mm～26.5mm集料代替（替代法），也可采用直径Ф152.4mm的大型圆柱体试件。
- 1 - 公路沥青及沥青混合料试验规程
公路沥青是一种重要的公路建设材料，它在公路建设中占据很重要的地位。因此，证明公路沥青质量的试验方法十分重要。
本规程主要用于检测公路沥青及沥青混合料的性能，以确保公路铺装的质量。沥青是由沥青原料和添加剂制成的，它的性能主要取决于基础料的性能、添加剂的配比、及沥青制作的工艺条件等因素，本规程用于检测公路沥青和沥青混合料的物理性能，以确保其质量符合要求。
本规程适用于公路沥青及沥青混合料的性能试验，它包括：沥青配合料比容、流动性检测、抗压强度检测、沥青初凝时间及稳定性检测、沥青劈裂强度检测、沥青抗碾压性能试验等。
1、沥青配合料比容
沥青配合料比容指的是相同体积的沥青配合料中的空隙的百分比。试验的准备首先要确定沥青配合料的能力，通过实验室检测来确定沥青配合料比容，以确定沥青配合料的资源和性能。
2、流动性检测
流动性检测也称沥青稠度测试，它是指在温度条件下，沥青具有多大的流动性，即在固定的温度下，沥青的黏度值，以及在固定的黏度下可以得到的实际流动性。流动性检测也可以用来检测沥青混合料的性能，以及沥青的稠度。
3、抗压强度检测
抗压强度检测是检测沥青混合料抗压强度的试验，它是指用来检 - 2 - 测沥青混合料能承受多大压力的试验，压力越大，沥青混合料抗压强度就越强。
4、沥青初凝时间及稳定性检测
沥青初凝时间及稳定性检测是检测沥青的凝聚性的试验，它能够反映沥青的凝聚性能，以及沥青的稳定性，也就是说，沥青具有多少抵抗力，抵抗多大的变化。
5、沥青劈裂强度检测
沥青劈裂强度检测是检测沥青混合料强度的试验，它是指沥青混合料的抗劈裂性能，抗劈裂性能是沥青混合料能与应力接触后所固有的抗劈裂能力，它表明沥青混合料能承受多大的应力。
6、沥青抗碾压性能试验
沥青抗碾压性能试验是检测沥青混合料的抗碾压性能的试验，它是指沥青混合料的抗碾压能力，在经过若干次逝之后，沥青混合料仍能保持其原有形态，同时能够保持其功能完整，以及能够抵抗外来的侵害。
沥青混合料实验
一、试验目的和意义：
沥青作为有机胶凝材料，是土木工程建设中不可缺少的材料。在建筑、公路、桥梁等工程中有着广泛的应用，主要用于生产防水材料和铺筑沥青路面、机场道面等。采用沥青作胶结料的沥青混合料是公路路面、机场道面结构的一种主要材料，也可用于建筑地面或防渗坝面。它具有良好的力学性能，用作路面具有抗滑性好、噪音小、行车平稳等优点。本次实验目的要求学生掌握沥青混合料试件制作方法以及马歇尔稳定度的试验方法。
二、试验方法与步骤：
1、 沥青混合料拌制试验(了解)
（1）将各种规格的矿料及粗、细集料烘干备用；同时将沥青试样融化加热至规定的沥青混合料拌和温度备用；
（2）将沥青混合料拌和机预热至拌和温度以上10℃左右备用，将每个试件预热的粗细集料置于拌和机中，用小铲适当混合，然后再加入需要数量的已加热至拌和温度的沥青，开动拌和机一边搅拌，一边将拌和叶片插入混合料中拌和1~1.5min，然后暂停拌和，加入单独加热的矿粉，继续拌和至均匀为止，并使沥青混合料保持在要求的拌和温度范围内。
（3）将拌好的沥青混合料，均匀秤取一个试件所需的用量。按四分法从四个方向用小铲将混合料铲入试模中，用插刀沿周边插捣15次，中间10次。插捣后将沥青混合料表面整平成凸圆弧面。插入温度计，至混合料中心附近，检查混合料温度。
（4）待混合料温度符合要求的压实温度后，将试模连同底座一起放在击实台上固定，再将装有击实锤及导向棒的压实头插入试模中，然后开启马达将击实锤从457mm的高度自由落下击实规定的次数。试件击实一面后，取下套筒，将试模掉头，装上套筒，然后以同样的方式和次数击实另一面。
（5）试件击实结束后，卸去套筒和底座，将装有试件的试模横向放置冷却至室温后，置于脱模机上脱出试件。将试件仔细置于干燥洁净的平面上，在室温下静置过夜供试验使用。
2、 马歇尔稳定度试验
用游标卡尺测量圆柱形试体的中部直径（101.6mm±0.2mm），在十字对称的四个方向量测离试件边缘10mm处的高度，高度应符合(63.5mm±1.3mm)。如试件直径或高度不符合要求或试件两侧高度差大于2mm时，此试件应作废。将恒温水槽调至要求的试验温度60±1℃，将试件置于已达到规定温度的恒温水槽中保温30～40min。试件应垫起，离容器底部不小于5cm。将马歇尔试验仪的上、下压头放入水槽中达到同样温度。将上、下压头从水槽中取出用棉纱擦试干净。再将试件取出置下压头上，盖上上压头，然后装在加载设备上。接好电源及传感器，按启动键，开始试验，加载速率50±5mm/min，试件受压时在压力窗口显示压力，位移窗口显示形变，压至最大压力，电机停止，压力窗口显示“稳定度”，以kN计，位移窗口显示“流值”，以0.1mm计。试件的马歇尔模数按下式计算：

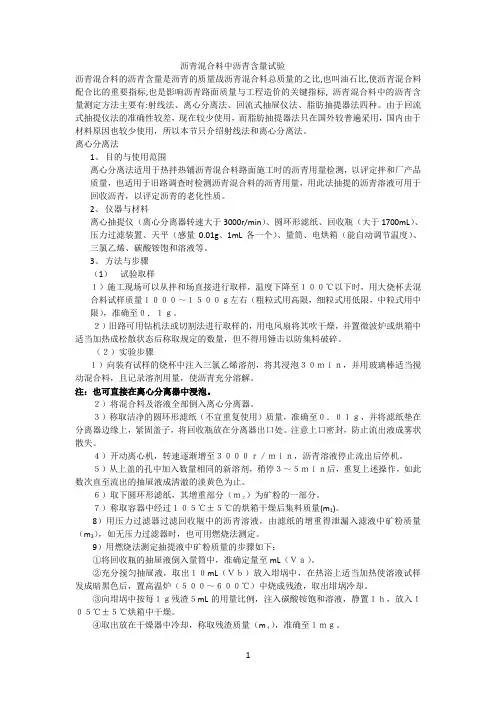

1 沥青混合料中沥青含量试验
沥青混合料的沥青含量是沥青的质量战沥青混合料总质量的之比,也叫油石比,使沥青混合料配合比的重要指标,也是影响沥青路面质量与工程造价的关键指标, 沥青混合料中的沥青含量测定方法主要有:射线法、离心分离法、回流式抽屉仪法、脂肪抽提器法四种。由于回流式抽提仪法的准确性较差，现在较少使用，而脂肪抽提器法只在国外较普遍采用，国内由于材料原因也较少使用，所以本节只介绍射线法和离心分离法。
离心分离法
1、 目的与使用范围
离心分离法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。
2、 仪器与材料
离心抽提仪（离心分离器转速大于3000r/min）、圆环形滤纸、回收瓶（大于1700mL）、压力过滤装置、天平（感量0.01g、1mL各一个）、量筒、电烘箱（能自动调节温度）、三氯乙烯、碳酸铵饱和溶液等。
3、 方法与步骤
（1） 试验取样
１）施工现场可以从拌和场直接进行取样，温度下降至１００℃以下时，用大烧杯去混合料试样质量１０００～１５００ｇ左右（粗粒式用高限，细粒式用低限，中粒式用中限），准确至０．１ｇ。
２）旧路可用钻机法或切割法进行取样的，用电风扇将其吹干燥，并置微波炉或烘箱中适当加热成松散状态后称取规定的数量，但不得用锤击以防集料破碎。
（２）实验步骤
１）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸泡３０ｍｉｎ，并用玻璃棒适当搅动混合料，且记录溶剂用量，使沥青充分溶解。
注：也可直接在离心分离器中浸泡。
２）将混合料及溶液全部倒入离心分离器。
３）称取洁净的圆环形滤纸（不宜重复使用）质量，准确至０．０１ｇ，并将滤纸垫在分离器边缘上，紧固盖子，将回收瓶放在分离器出口处。注意上口密封，防止流出液成雾状散失。
