各种挡土墙计算公式

衡重式挡土墙体积公式

挡土墙是一种用于抵抗土体和水的压力，将土坡或者其他土体稳定在一定高度上的结构。衡重式挡土墙是其中一种常见的挡土墙结构，它通过在土体后面设置一定的重物来抵抗土体的压力，从而达到稳定土坡的目的。

衡重式挡土墙的体积公式可以用来计算挡土墙所需的材料量。该公式可以表示为：体积 = 底面积 × 高度。在挡土墙设计中，我们通常会通过计算挡土墙的体积来确定所需的材料数量，以及挡土墙的稳定性。

在计算挡土墙的体积时，首先需要确定挡土墙的底面积。底面积是指挡土墙底部的水平投影面积，通常可以通过测量或计算得到。底面积的计算可以根据挡土墙的形状采用不同的方法，比如矩形底面积计算公式为：底面积 = 长 × 宽，梯形底面积计算公式为：底面积 = （上底 + 下底）× 高度 / 2。

需要确定挡土墙的高度。挡土墙的高度是指挡土墙从地基或者地面起始点到顶部的垂直距离。高度的确定通常根据工程设计要求来确定，也可以根据土体的稳定性要求来确定。

通过将底面积和高度代入衡重式挡土墙体积公式，可以计算出挡土墙的体积。挡土墙的体积决定了所需的材料量，也是评估挡土墙稳定性的重要指标之一。

除了体积公式，衡重式挡土墙设计中还需要考虑其他因素，如土体的侧压力、衡重物的选取和布置、挡土墙的排水系统等。这些因素都会对挡土墙的稳定性和功能产生影响。

在实际工程应用中，我们需要根据具体情况进行挡土墙的设计和计算。根据工程要求和土体性质，选择合适的挡土墙类型和参数，确保挡土墙的稳定性和安全性。

衡重式挡土墙体积公式是计算挡土墙所需材料量的重要工具。通过准确计算挡土墙的体积，可以有效控制工程成本，保证挡土墙的稳定性和安全性。在实际工程中，需要综合考虑各种因素，进行合理设计和施工，以确保挡土墙的性能和功能得到最佳发挥。

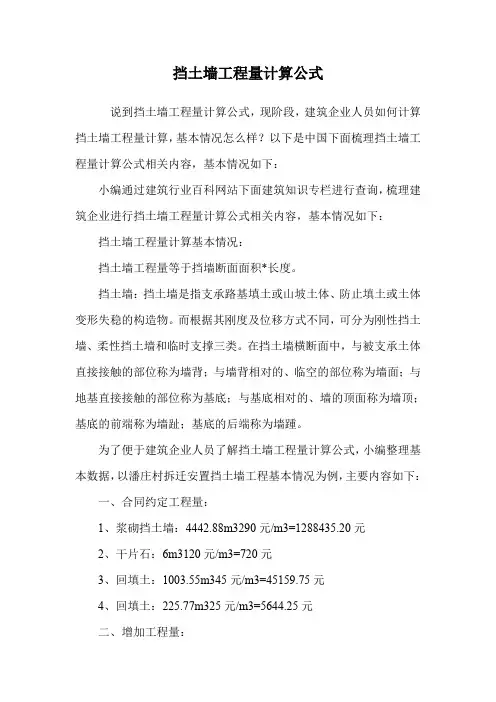

挡土墙工程量计算公式

说到挡土墙工程量计算公式，现阶段，建筑企业人员如何计算挡土墙工程量计算，基本情况怎么样？以下是中国下面梳理挡土墙工程量计算公式相关内容，基本情况如下：

小编通过建筑行业百科网站下面建筑知识专栏进行查询，梳理建筑企业进行挡土墙工程量计算公式相关内容，基本情况如下：

挡土墙工程量计算基本情况：

挡土墙工程量等于挡墙断面面积*长度。

挡土墙：挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。而根据其刚度及位移方式不同，可分为刚性挡土墙、柔性挡土墙和临时支撑三类。在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。

为了便于建筑企业人员了解挡土墙工程量计算公式，小编整理基本数据，以潘庄村拆迁安置挡土墙工程基本情况为例，主要内容如下：

一、合同约定工程量：

1、浆砌挡土墙：4442.88m3290元/m3=1288435.20元

2、干片石：6m3120元/m3=720元

3、回填土：1003.55m345元/m3=45159.75元

4、回填土：225.77m325元/m3=5644.25元

二、增加工程量： 1、钢筋砼地面：245.86㎡6元/㎡=1475.16元

2、6钢筋：0.98 t3800元/t=3724元

3、C20砼：36.7m3390元/m3=14313元

4、制作钢筋人工费：620元

三、应扣除项目

1、扣除罚款：3850元

2、扣除税金：1360091.36元4.875%/2=33152.22元

3、不按规范施工罚款：10000元

四、结余

1、*95%-47002.22元=1245084.57元

砌体挡土墙计算实例

在土木工程中，砌体挡土墙是一种常见的结构，用于支撑土体，防止其坍塌或滑移。为了确保挡土墙的稳定性和安全性，需要进行精确的计算。下面，我们将通过一个具体的实例来详细介绍砌体挡土墙的计算过程。

假设我们要设计一个高度为 5 米的砌体挡土墙，墙背填土为砂土，填土表面水平，墙后地下水位在墙底以下 1 米处。挡土墙采用 MU30

毛石、M75 水泥砂浆砌筑，墙身重度为 22kN/m³。

一、土压力计算

首先，我们需要计算作用在挡土墙上的土压力。根据库仑土压力理论，主动土压力系数可以通过以下公式计算：

Ka ＝ tan²(45° φ/2)

其中，φ 为填土的内摩擦角。假设填土的内摩擦角为 30°，则主动土压力系数 Ka 为：

Ka ＝ tan²(45° 30°／2) ＝ 033

土压力的分布呈三角形，顶部为零，底部最大。土压力强度可以通过以下公式计算：

σa ＝ γhKa 其中，γ 为填土的重度，h 为计算点距离填土表面的高度。假设填土重度为 18kN/m³，则墙顶处土压力强度为零，墙底处土压力强度为：

σa ＝ 18×5×033 ＝ 297kN/m²

土压力的合力可以通过三角形面积计算：

Ea ＝ 05×297×5 ＝ 7425kN/m

合力作用点距离墙底的高度为：

h ＝ 5/3 ＝ 167m

二、抗滑移稳定性验算

为了保证挡土墙不会沿基底滑移，需要进行抗滑移稳定性验算。抗滑移稳定系数 Ks 可以通过以下公式计算：

Ks ＝ （μ∑Gn ＋ Ep) ／ Ea

其中，μ 为基底摩擦系数，∑Gn 为垂直于基底的重力之和，Ep 为墙前被动土压力。由于本例中不考虑墙前被动土压力，Ep 为零。假设基底摩擦系数为 04，重力之和为：

∑Gn ＝ G ＋ Ey

其中，G 为挡土墙自重，Ey 为墙后土压力的水平分力。

挡土墙自重 G 可以通过墙身体积乘以重度计算：

G ＝ 05×5×22 ＝ 55kN/m 墙后土压力的水平分力 Ey 为：

挡土墙计算书

一、工程概述

本次设计的挡土墙位于_____（具体位置），主要用于支撑土体，防止土体坍塌，保证周边建筑物和道路的安全。挡土墙的高度为_____米，长度为_____米，墙体采用_____（材料）建造。

二、设计依据

1、 《建筑地基基础设计规范》（GB 50007-2011）

2、 《混凝土结构设计规范》（GB 50010-2010）（2015 年版）

3、 《砌体结构设计规范》（GB 50003-2011）

4、 相关地质勘察报告

三、荷载计算

1、 土压力计算

主动土压力：根据库仑土压力理论，计算主动土压力系数 Ka，主动土压力的分布呈三角形，计算公式为：Ea ＝ 05 × γ × H² × Ka ，其中γ为填土的重度，H 为挡土墙的高度。

考虑地面超载 q 时，土压力增加值为：ΔEa ＝ q × H × Ka 。

2、 水压力计算 若墙后有地下水，需计算水压力。水压力分布呈三角形，计算公式为：Ew ＝ 05 × γw × hw² ，其中γw 为水的重度，hw 为地下水位至墙顶的距离。

3、 地震作用

当工程所在地区为抗震设防区时，需考虑地震作用对挡土墙的影响。地震作用可通过增加水平地震力来计算。

四、稳定性验算

1、 抗滑移稳定性验算

抗滑移安全系数 Ks ＝ （μ × G ＋ Ean） ／ （Eat Ewn） ，其中μ为基底摩擦系数，G 为挡土墙自重，Ean 为主动土压力在水平方向的分力，Eat 为主动土压力在水平方向的分力，Ewn 为水压力在水平方向的分力。Ks 应大于规范规定的最小值。

2、 抗倾覆稳定性验算

抗倾覆安全系数 Kt ＝ （G × x0 ＋ Ean × zf ） ／ （Eat × x ） ，其中 x0 为挡土墙重心至墙趾的水平距离，zf 为主动土压力作用点至墙趾的垂直距离，x 为主动土压力作用点至墙趾的水平距离。Kt 应大于规范规定的最小值。
