水喷射真空泵机组工作原理

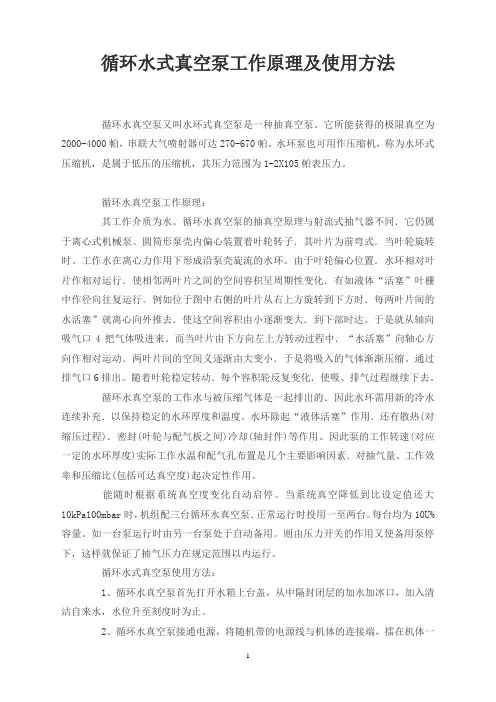

1 循环水式真空泵工作原理及使用方法

循环水真空泵又叫水环式真空泵是一种抽真空泵。它所能获得的极限真空为2000-4000帕，串联大气喷射器可达270-670帕。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1-2X105帕表压力。

循环水真空泵工作原理：

其工作介质为水。循环水真空泵的抽真空原理与射流式抽气器不同．它仍属于离心式机械泵。圆筒形泵壳内偏心装置着叶轮转子．其叶片为前弯式．当叶轮旋转时。工作水在离心力作用下形成沿泵壳旋流的水环。由于叶轮偏心位置．水环相对叶片作相对运行．使相邻两叶片之间的空间容积呈周期性变化．有如液体“活塞”叶栅中作径向往复运行。例如位于图中右侧的叶片从右上方旋转到下方时．每两叶片间的水活塞”就离心向外推去．使这空间容积由小逐渐变大．到下部时达。于是就从轴向吸气口4把气体吸进来。而当叶片由下方向左上方转动过程中．“水活塞”向轴心方向作相对运动．两叶片间的空间义逐渐由大变小．于是将吸入的气体渐渐压缩。通过排气口6排出。随着叶轮稳定转动．每个容积轮反复变化．使吸、排气过程继续下去。

循环水真空泵的工作水与被压缩气体是一起排出的．因此水环需用新的冷水连续补充．以保持稳定的水环厚度和温度。水环除起“液体活塞”作用．还有散热(对缩压过程)．密封(叶轮与配气板之间)冷却(轴封件)等作用。因此泵的工作转速(对应一定的水环厚度)实际工作水温和配气孔布置是几个主要影响因素．对抽气量、工作效率和压缩比(包括可达真空度)起决定性作用。

能随时根据系统真空度变化自动启停。当系统真空降低到比设定值还大10kPa100mbar时，机组配三台循环水真空泵．正常运行时投用一至两台。每台均为10U%容量。如一台泵运行时由另一台泵处于自动备用。则由压力开关的作用又使备用泵停下，这样就保证了抽气压力在规定范围以内运行。

循环水式真空泵使用方法：

1、循环水真空泵首先打开水箱上台盖，从中隔封闭层的加水加冰口，加入清洁自来水，水位升至刻度时为止。

水环真空泵工作原理及作用

一、水环真空泵简介

水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000～4000Pa，串联大气喷射器可达270～670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

水环式真空泵的工作液也可采用其他合适的液体，不管采用哪种工作液均统称为液环式真空泵。水环式真空泵是液环式真空泵中最常见、应用最广泛的一种泵。

二、工作原理及作用

在泵体中装有适量的水作为工作液。当叶轮按顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

在泵的连续运转过程中，不断地进行着吸气、压缩、排气的过程，从而达到连续抽气的目的。真空泵的吸入口与真空皮带脱水机真空箱连接，以实现真空皮带机真空箱具有一定负压。

三、水环式真空泵的分类

第２９卷第４期　２０１１年８月　轻Ｉ茜Ｉｚ皴　ＬｉｇｈｔｌｎｄｍｔｒｙＭａｅｈｉｎｅｘｙ　Ｖ０】．２９　Ｎｏ．４　Ａｕｇ．２０１１　

［安装・使用・改进］　ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００５－２８９５．２０１１．０４．０２６　

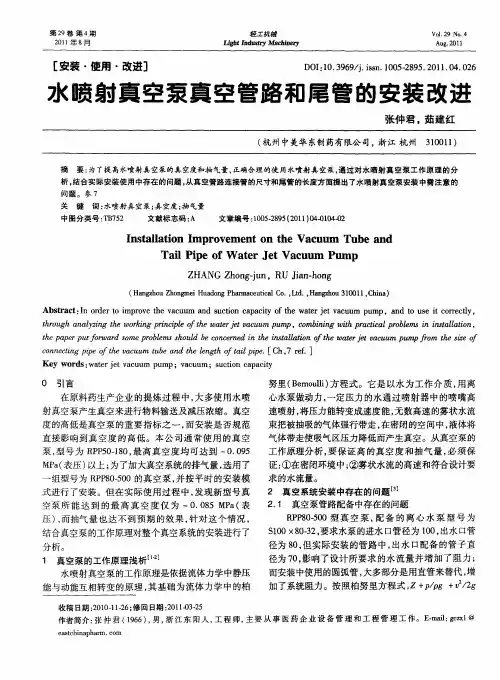

水喷射真空泵真空管路和尾管的安装改进　

张仲君，茹建红　

（杭州中美华东制药有限公司，浙江杭州３１００１１）　

摘要：为了提高水喷射真空泵的真空度和抽气量，正确合理的使用水喷射真空泵，通过对水喷射真空泵工作原理的分　析。结合实际安装使用中存在的问题，从真空管路连接管的尺寸和尾管的长度方面提出了水喷射真空泵安装中需注意的　问题。参７　关键词：水喷射真空泵；真空度；抽气量　中图分类号：ＴＢ７５２　文献标志码：Ａ　文章编号：１００５－２８９５【２０１　１）０４－０１０４－０２　

Ｉｎｓｔａｌｌａｔｉｏｎ　Ｉｍｐｒｏｖｅｍｅｎｔ　ｏｎ　ｔｈｅ　Ｖａｃｕｕｍ　Ｔｕｂｅ　ａｎｄ　

Ｔａｉｌ　Ｐｉｐｅ　ｏｆ　Ｗａｔｅｒ　Ｊｅｔ　Ｖａｃｕｕｍ　Ｐｕｍｐ　

ＺＨＡＮＧ　Ｚｈｏｎｇ－ｊｕｎ，ＲＵ　Ｊｉａｎ－ｈｏｎｇ　

（Ｈａｎｇｚｈｏｕ　Ｚｈｏｎｇｍｅｉ　Ｈｕａｄｏｎｇ　Ｐｈａｒｍａｃｅｕｔｉｃａｌ　Ｃｏ．，Ｌｔｄ．，Ｈａｎｇｚｈｏｕ　３１００１１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｖａｃｕｕｍ　ａｎｄ　ｓｕｃｔｉｏｎ　ｃａｐａｃｉｔｙ　ｏｆ　ｔｈｅ　ｗａｔｅｒ　ｊｅｔ　ｖａｃｕｕｍ　ｐｕｍｐ，ａｎｄ　ｔｏ　ＵＳｅ　ｉｔ　ｃｏｒｒｅｃｔｌｙ，　

ｔｈｒｏｕｇｈ　ａｎａｌｙｚｉｎｇ　ｔｈｅ　ｗｏｒｋｉｎｇ　ｐｒｉｎｃｉｐｌｅ　ｏｆｔｈｅ　ｗａｔｅｒｊｅｔ　ｖａｃｕｕｍ　ｐｕｍｐ，ｃｏｍｂｉｎｉｎｇ　ｗｉｔｈ　ｐｒａｃｔｉｃａｌ　ｐｒｏｂｌｅｍｓ　ｉｎ　ｉｎｓｔａｌｌａｔｉｏｎ，　

ｔｈｅ　ｐａｐｅｒ　ｐｕｔｆｏｒｗａｒｄ　ｓｏｍｅ　ｐｒｏｂｌｅｍｓ　ｓｈｏｕｌｄ　ｂｅ　ｃｏｎｃｅｒｎｅｄ　ｉｎ　ｔｈｅ　ｉｎｓｔａｌｌａｔｉｏｎ　ｏｆｔｈｅ　ｗａｔｅｒｊｅｔ　ｕ￣ｃｕｕｍ　ｐｕｍｐｆｒｏｍ　ｔｈｅ　ｏｆ　ｃｏｎｎｅｃｔｉｎｇｐｉｐｅ　ｏｆｔｈｅ　ｖａｃｕｕｍ　ｔｕｂｅ　ａｎｄ　ｔｈｅ　ｌｅｎｇｔｈ　ｏｆｔａｉｌｐｉｐｅ．［ｃｈ，７　ｒｅｆ．］　

蒸汽喷射泵与真空泵

一、蒸汽喷射泵的优点

•蒸汽喷射泵抽气量大、工作范围宽、结构简单、

没有相对运动的部件,是一种用途广泛的真空设备,

主要应用于除气、脱色、干燥、脱臭、蒸馏、制

冷及输送等方面。特别是其对吸入气体无选择性,

在食品生产、石油化工、油脂加工、聚酯生产、

含有机溶剂的物料浓缩等场合,与机械真空泵(油泵

)相比显示出卓越的优点。

•喷射泵可由各种各样的材料制成，例如铸铁、钢

、不锈钢、哈氏合金、钛、搪瓷、玻璃、塑料和

石墨，并可制成各种尺寸。抽吸量从1～

2000000m3/h，抽吸压力至10-2mbar时，尺寸可

从几厘米到30多米。蒸汽喷射泵原理

•蒸汽喷射真空泵是利用流体流动时的静压能与动能相互转

换的气体动力学原理来形成真空。具有一定压力的水蒸汽

通过拉瓦尔喷嘴喉径时达到声速,到喷嘴的扩散部时,静压

能全部转化为动能,达到超声速,同时喷嘴出口处形成真空,

被抽气体在压差的作用下,被抽入吸入室,和以超声速的蒸

汽一边混合一边进入文丘里管,然后以亚声速从文丘里的扩

散管排出,同时混合的气体速度逐渐降低,压力随之升高,而

后从排出口排出。如果将几个喷射泵串联起来使用,泵与泵

中间加入冷凝器使蒸汽冷凝,便可得到更高的真空度。整台

蒸汽喷射真空泵由若干级泵体与冷凝器两大部分组成。各

级泵体均由喷嘴、入室及扩压器组成,喷嘴可以是单只,也

可以是多只,喷嘴一般采用不锈钢材料,吸入室和扩压器等

其它部件可采用不锈钢、铸铁及碳钢等材料。蒸汽喷射泵的结构

蒸汽喷射泵的结构

•喷射泵是由工作喷咀和扩压器及混合室相联而组成。工作喷咀和扩压器这两个部件组成了一条断面变化的特殊气流

管道。气流通过喷咀可将压力能转变为动能。工作蒸汽压

强P0和泵的出口压强P4之间的压力差，使工作蒸汽在管道

中流动。在这个特殊的管道中，蒸汽经过喷咀的出口到扩压器入口之间的这个区域(混合室)，由于蒸汽流处于高速

而出现一个负压区。此处的负压要比工作蒸汽压强P0和反

压强P4低得多。此时，被抽气体吸进混合室，工作蒸汽和
