工程量计算案例

  • 格式：doc
  • 大小：1.06 MB
  • 文档页数：11

1 工程量计算案例

1、 某拟建工程，建筑面积为3852m2，按图算出一砖外墙为686.92

m2，木窗654.43 m2。所选定的指标中，每100 m2建筑面积有一砖半外墙25.71 m2，钢窗15.50 m2，每100 m2概算造价为31868元，试求调整后每100 m2概算造价及拟建工程的概算造价。

预算指标调整计算

序号 定额编号 构件 单位 数量 单价 复价 备注

换入部分

1 2-78 一砖外墙 M2 88.31

2 4-68 木窗 M2 39.45

小结

换出部分

3 2-78 一砖半外墙 M2 87.20

4 4-90 钢窗 M2 74.2

小结

解：概算指标调整详见下表，则每100 M2建筑面积调整概算造价=31868-3392+2244=30720元。拟建工程的概算造价为38.52*30720=1183334.4元

预算指标调整计算

序号 定额编号 构件 单位 数量 单价 复价 备注 2 换入部分

1 2-78 一砖外墙 M2 17.83 88.31 1574 686.92/38.52

2 4-68 木窗 M2 16.99 39.45 670 654.43/38.52

小结 2244

换出部分

3 2-78 一砖半外墙 M2 25.71 87.20 2242

4 4-90 钢窗 M2 15.5 74.2 1150

小结 3392

2、已知某小区要建一座景观水池，根据施工图纸和设计说明书的内容得知：水池面积为600m2，周长100m，池深挖至1.5m，要求用20cm厚混凝土铺池底，50cm宽的黄石筑驳岸，且驳岸高出地面30cm，用外径Φ20cm的预制水泥管做溢水，长共10m。已知某施工企业参与投标的综合单价为：机械挖土方（一类土）20元/ m3，铺混凝土100元/ m3，筑黄石驳岸180元/ m3，埋设水泥管80元/m。试帮助该企业计算出工程造价，并编制工程量清单计价表。

解：

序号 项目编码 项 目 名 称 计量单位 工程数量 综合单价（元） 合价（元）

1 010101002001 挖土方

一类土，深1.5m m3 900 20 1800

2 050306301001 C20混凝土池底

200厚 m3 120 100 12000 3 3 050203001001 石砌驳岸

黄石，0.5mX1.8mX100m m3 90 180 1620

4 水泥溢水管

外径Φ20cm，长10m m 10 80 800

合 价 16220

3、下图是某建筑物底面积的外边线尺寸，试计算其平整场地面积。

解 : Sd=10.04×(5.2+5.84+10.06+5.84+2.5)

+5.84×1.1×2=308.43(m2)

场地平整按每边各增加2m范围的面积计算，考虑阳角和阴角处的增减面积相抵，则场地平整面积为：S=308.43+[(10.04+5.2+5.84+10.06+5.84+2.5)× 2+1.1×4]×2+16=491.15(m2)

4、 某园林绿化工程涉及平整场地1000 m2，种植直径20cm香樟50株，直径12cm实生银杏11株，高度3.5m雪松5株，直径4cm的独本桂花10株，蓬径25cm高度30cm金叶女贞50 m2，蓬径25cm高度30cm红花继木50 m2，喷播高羊茅草籽。已知某施工企业参与投标的综合单价为：平整场地5元/ m2，直径20cm香樟4000元/株，直径12cm 4 实生银杏2000元/株，高度3.5m雪松500元/株，直径4cm的独本桂花600元/株，金叶女贞1元/株，红花继木2元/株，高羊茅草坪8元/ m2。试帮助该企业计算出工程造价，并编制工程量清单计价表。

解：

序号 项目编码 项 目 名 称 计量单位 工程数量 综合单价（元） 合价（元）

1 050101006001 整理绿化用地

普通土，+30cm以内 M2 1000 5 5000

2 050102001001 栽植香樟

Φ20cm,全冠，

养护1年 株 50 4000 20000

3 050102001002 栽植实生银杏

Φ12cm,全冠，

养护1年 株 11 2000 22000

4 050102001003 栽植雪松

H350cm,全冠，

养护1年 株 5 500 2500

5 050102004001 栽植桂花

D4cm,全冠，

养护1年 株 10 600 6000

6 050102007001 栽植金叶女贞

P25cm,H30cm M2 50 25 1250

7 050102007002 栽植红花继木 M2 50 50 2500 5 P25cm,H30cm，

养护1年

8 050102011001 喷播高羊茅草籽

养护1年 M2 900 8 7200

合 价 66450

5、某公园中有一门卫岗亭，具体尺寸如下图，１００×１００×５方管每米重量为１５．７kg，请计算出该门卫岗亭的工程量。 6

（1）平整场地

S＝（2．17＋０．２４）×（2．17＋０．２４）＝５．８１m2

（2）人工挖地槽

Ｖ＝（2．17×４）×（０．７８×２）×０．９２＝１２．４６m３

（3）基础垫层

Ｖ＝（2．17×４）×０．４８×２×０．１＝０．８３m３

（4）混凝土基础

Ｖ＝2．17×４×０．３８×２×０．２＝１．３２m３

（5）砖基础

Ｖ＝2．17×４×（０．３６５×０．１２＋０．２４×０．５）＝１．４２m３

（6）回填土

Ｖ＝１２．４６×０．６＝７．４８m３

（7）砌墙

Ｖ＝2．17×４×０．２４×０．８＝１．６７m３

（8）混凝土压顶 7 Ｖ＝2．３３×４×０．３×０．１＝０．２７m３

（9）外檐贴劈开砖

S＝2．４１×４×０．８－０．９×０．８＋０．１２×２×０．８＝７．１８m2

（10）水泥砂浆抹压顶

S＝2．１７×４×０．４６＝３．９９m2

（11）真石漆抹压顶

S＝2．１７×４×０．４６＝３．９９m2

（12）方管架

重量＝（2．41×４×２－０．９＋１．７１×４＋０．３１×４＋１．５１×２＋１．９１×２）×１５．７＝５２２．８kg

（13）塑钢平开窗

S＝2．４１×１．７１×４－０．９×１．３＝１５．３１m２

（14）塑钢平开门

S＝2．2×0．9＝１．98m２

（15）屋面彩钢板

S＝2．７７×２．７７＝７．６７m２

（16）白色铝合金百叶

S＝１．５１×２×０．３１＋１．９１×０．３１×２＝２．１２m２

（17）彩钢雨蓬

S＝１．３８×３．１８＋［（１．５５）２＋（０．４２５）２］１／２×０．３１×２＝１４．６３m２ 8 （18）内墙面抹灰

S＝（２．１７－０．１２）×４×０．８－０．９×０．８＝５．８４m２

（19）地面开挖

Ｖ＝（２．１７－０．１２）×（２．１７－０．１２）×０．３２＝１．３５m３

（20）地面素土夯实

Ｖ＝（２．１７－０．１２）×（２．１７－０．１２）×０．１５＝０．６３m３

（21）地面３：７灰土

Ｖ＝（２．１７－０．１２）×（２．１７－０．１２）×０．１５＝０．６３m３

（22）地面水泥砂浆面（带踢脚板）

S＝（２．１７－０．１２）×（２．１７－０．１２）＝４．２m２

案例分析（技能操作题）：

1．有一花墙，如图一，根据已知条件回答以下问题：

计算挖槽工程量; 计算3:7灰土垫层工程量; 计算混凝土垫层工程量;

计算砌砖花墙工程量; 计算水泥沙浆防水层工程量; 计算钢筋混凝土门圈工程量; 计算花墙水刷石工程量; 计算抹白色涂料工程量。

注:（要求写出计算规则及计算过程，结果保留两位小数） 9

同学们在做此题时注意，如果图中未标“门圈与墙的顶部交接的宽度”就不要减了。

答：①挖地槽：V=断面（考虑留工作面）×开挖深度

=（0.68＋0.3×2）×（2.6×2＋0.3×2）×(0.15＋0.1+0.12+0.12+0.36) = M3

②3：7灰土垫层：V=断面×长 =0.68×0.15×2.6×2= M3

③C10混凝土垫层：V=断面×长=0.68×0.1×2.6×2= M3

④砌砖花墙：V=（地下纵断面×长）+（地上横断面×高）

=（0.48×0.12+0.36×0.12+0.24×0.36）×2.6×2+(2.6×2×1.7-3.14×12)×1.7= M3

⑤水泥砂浆防水层：A=长×宽=2.6×2×0.24= M2

⑥C20钢筋混凝土门圈：V=周长×断面 10 =2×3.14×（2+0.1×2）×（0.36×0.1）= M3

⑦花墙水刷石：A=花墙表面面积

=(2.6×2×1.7-3.14×12)×2+0.24×1.7×2+0.24×（2.6×2-门圈与墙的顶部交接的宽度）= M2

⑧抹白色涂料：A=门圈表面面=（2×3.14×1）×0.1×2= M2

2．带座凳花池，如图二，根据已知条件回答以下问题：

计算人工挖槽工程量; 计算C10混凝土基础垫层; 计算砌花池; 计算木座凳板; 计算池外贴黄木纹页岩; 计算种植土（已知三类松填土系数为1.25）; 绘制工程量清单计价表。 注:（要求写出计算规则及计算过程，结果保留两位小数）

答：①挖地槽：V=断面（考虑留工作面）×开挖高

=（1.9＋0.2＋0.3×2）×（1.9＋0.2＋0.3×2）×(0.45＋0.1)

=4.01M3

合集下载

混凝土工程量计算案例

混凝土工程量计算案例

混凝土工程量计算案例

1.如图所示，求井式楼板工程量。

【解】井式楼板的工程量分为粱和板：

井式粱工程量＝[0.25×0.42×(2.0×5×5+1.8×4×6)-0.25×0.25×0.42

×(5×4-1)]m3＝9.287m3

井式板工程量＝(2×5+0.25)×(1.8×4+0.25)×0.08m3＝6.109m

总工程梁＝9.287+6.109＝15.40(m3)

2.如图所示，求无梁板工程量。

【解】板工程量=(6×3+0.35+0.24×2)×(3×2+6)×0.2m3＝45.192m3

柱帽工程量={[1.45×1.45×0.2+(0.35×0.35+0.85×0.85+0.35×0.85)×0.3÷3]×4)+[0.9×1.45×0.2+(0.35×0.35＋0.6×0.85＋（0.35×0.35×0.6×0.85)0.5×0.3÷3]×4}m3=3.06m3

总工程量=(45.192+3.06)m3=48.252m3

3.如图所示，求有梁式现浇混凝土雨篷工程量。

【解】雨篷板工程量：

(1.42＋0.8)×(1＋0.5×2＋0.08×2)=3.24m2

4.如图所示，求现浇混凝土阳台工程量。

【解】阳台工程量=1.8×(3.9＋0.12×2)=7.45m2

、

5.如图所示，求现浇钢筋混凝土整体楼梯工程量(已知为四层楼梯)。

【解】楼梯工程量=(3.6-0.12×2)×(1.6-0.12＋2.7＋2.0-0.12)×3

=3.36×6.06×3m2=61.08m2

土建算量手算案例

土建算量手算案例

土建算量手算案例

一、工程概况。

咱们就拿一个简单的小型住宅来说事儿吧。这个住宅是一层的，长方形的布局，长10米，宽8米。外墙是240毫米厚的砖墙，室内有一道120毫米厚的隔断墙，把房间分成客厅和卧室。屋顶是坡屋顶，坡度为30度，坡面长度为5米（从屋脊到屋檐的水平投影距离为4米）。

二、墙体工程量计算。

# （一）外墙。

1. 墙体长度。

外墙周长 = (10 + 8)×2 = 36米。

2. 墙体体积。

体积 = 墙体长度×墙体厚度×墙体高度。咱们假设墙体高度是3米。

外墙体积 = 36×0.24×3 = 25.92立方米。

# （二）隔断墙。

1. 墙体长度。

隔断墙长度就等于住宅的宽度，也就是8米。

2. 墙体体积。

隔断墙体积 = 8×0.12×3 = 2.88立方米。

三、地面工程量计算。

1. 客厅和卧室地面面积。 地面面积就是住宅的建筑面积，长×宽 = 10×8 = 80平方米。

四、屋顶工程量计算。

# （一）坡屋顶面积。

1. 计算原理。

坡屋顶面积 = 水平投影面积×坡屋面延尺系数。这个延尺系数可以根据坡度算出来，对于30度的坡度，延尺系数是1.155。

2. 具体计算。

水平投影面积 = 10×8 = 80平方米。

坡屋顶面积 = 80×1.155 = 92.4平方米。

五、门窗工程量计算。

假设住宅有一扇门，尺寸是1米×2米，还有两扇窗户，每扇窗户尺寸是1.5米×1.2米。

# （一）门的面积。

1. 计算。

门面积 = 1×2 = 2平方米。

# （二）窗户面积。

1. 计算。

窗户总面积 = 2×1.5×1.2 = 3.6平方米。

你看，这样一步一步算下来，是不是还挺简单的？就像搭积木一样，把每个部分的量都算清楚，最后汇总起来就是整个土建工程的工程量啦。在实际计算的时候呢，可一定要仔细，别漏了哪个小零件儿，不然到时候材料算少了或者造价算错了，那可就麻烦咯。

土石方工程量计算案例及计算规则

土石方工程量计算案例及计算规则

土石方工程量计算案例及计算规则

土石方工程是指在土地开发、道路建设、水利工程等项目中，对地表地下的土石进行开挖、填方、回填等工作。土石方工程量计算是对土石方工程进行数量和容积的估算和测算。下面将给出一个土石方工程量计算案例及计算规则。

案例：

地拟进行道路建设工程，需要进行土石方工程量的计算。道路设计参数如下：

道路段1：起点高程100.00米，终点高程110.00米，路宽12米，路基宽16米，路堤坡度1：2.5，过渡坡度1：1.5

道路段2：起点高程110.00米，终点高程95.00米，路宽12米，路基宽16米，路堤坡度1：2.5，过渡坡度1：1.5

计算规则：

1.计算道路段1的填方量：

填方量=路基宽*路宽*坡度*长度

坡度根据设计参数可得，长度根据起点高程和终点高程的差值计算。

2.计算道路段1的挖方量：

挖方量=填方量+路基宽*路宽*过渡坡度*过渡长度

过渡长度根据设计参数可得。

3.计算道路段2的填方量和挖方量的方法与道路段1相似。 计算过程：

1.计算道路段1的填方量：

填方量=16*12*(1/2.5)*(110.00-100.00)=4608立方米。

2.计算道路段1的挖方量：

过渡长度=(110.00-100.00)*1/1.5=6.67米

挖方量=4608+16*12*(1/1.5)*6.67=5217.28立方米。

3.计算道路段2的填方量：

填方量=16*12*(1/2.5)*(95.00-110.00)=-6912立方米。

填方量为负数表示需要进行挖方。

4.计算道路段2的挖方量：

过渡长度=(110.00-95.00)*1/1.5=10米

挖方量=-6912+16*12*(1/1.5)*10=-6912+1280=-5632立方米。

计算总工程量：

总填方量=道路段1填方量+道路段2填方量=4608-6912=-2304立方米。

总挖方量=道路段1挖方量+道路段2挖方量=5217.28-5632=-414.72立方米。

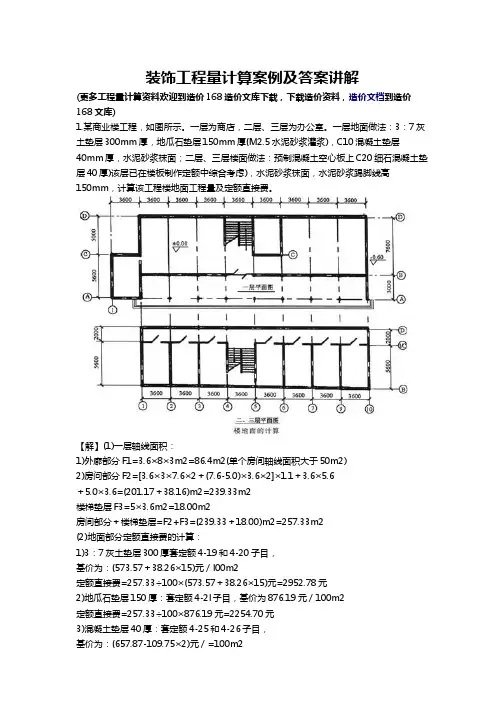

装饰工程量计算案例及答案讲解

装饰工程量计算案例及答案讲解

装饰工程量计算案例及答案讲解

(更多工程量计算资料欢迎到造价168造价文库下载，下载造价资料，造价文档到造价

168文库)

1.某商业楼工程，如图所示。一层为商店，二层、三层为办公室。一层地面做法：3：7灰

土垫层300mm厚，地瓜石垫层150mm厚(M2.5水泥砂浆灌浆)，C10混凝土垫层

40mm厚，水泥砂浆抹面；二层、三层楼面做法：预制混凝土空心板上C20细石混凝土垫

层40厚)该层已在楼板制作定额中综合考虑)，水泥砂浆抹面，水泥砂浆踢脚线高

150mm，计算该工程楼地面工程量及定额直接费。

【解】(1)一层轴线面积：

1)外廊部分F1=3.6×8×3m2=86.4m2(单个房间轴线面积大于50m2)

2)房问部分F2=[3.6×3×7.6×2＋(7.6-5.0)×3.6×2]×1.1＋3.6×5.6

＋5.0×3.6=(201.17＋38.16)m2=239.33m2

楼梯垫层F3=5×3.6m2=18.00m2

房间部分＋楼梯垫层=F2+F3=(239.33＋18.00)m2=257.33m2

(2)地面部分定额直接费的计算：

1)3：7灰土垫层300厚套定额4-19和4-20子目，

基价为：(573.57＋38.26×15)元／l00m2

定额直接费=257.33÷100×(573.57＋38.26×15)元=2952.78元

2)地瓜石垫层150厚：套定额4-2l子目，基价为876.19元／100m2

定额直接费=257.33÷100×876.19元=2254.70元

3)混凝土垫层40厚：套定额4-25和4-26子目，

基价为：(657.87-109.75×2)元／=100m2定额直接费=257.33÷100×(657.87-109.75×2)元=1128.06元

4)水泥砂浆地面：套定额4-40子目，基价645.79元／100m2

定额直接费=239.33÷100×645.79元=1545.57元

二、三层楼面工程量只有外廊部分超过50m2，乘系数1.1，其他房间均为图示尺寸。
