充电器标准

1 目的：掌握充电器的检验标准，使来料质量更好的符合我公司的品质要求。

2 适用范围：电脑电玩厂所使用的充电器。

3 检验仪器和设备：万用表、耐高压测试仪、游标卡尺、专用测试夹具、塞规、电批、

卷尺。

4 检验项目及技术要求

4.1 外观:

4.1.1 面、底壳无开裂、毛刺、变形、划伤、缩水、污迹现象。

4.1.2 金属件无氧化、锈蚀、霉斑、污渍，AC插脚、DC插头无松动。

4.1.3 螺钉无氧化、打花、打滑、松动。

4.1.4 线体无烫伤、划伤、破损、脏污，芯线无外露，芯线数应为14芯，DC插头无加强筋。

4.1.5 贴纸内容正确，铭牌贴无倒贴、贴歪、漏贴、贴错、翘起现象。

4.1.6 面、底壳缝隙不能大于0.5mm，配合应良好，无错位、松动现象。

4.2 结构尺寸：

4.2.1 各结构尺寸应符合原材料技术规格或样品要求

4.2.2 AC插脚必须符合GB8898-97安全标准：

高度：16±0.35mm；宽度：12.7±0.135mm;插脚厚度:1.5-0.1mm。

4.3 开机检查：

4.3.1 充电器内部元件必须与样品一致。

4.3.2 元件上锡良好，无虚焊、连焊。

4.3.3 PCB板无短路、断路，铜皮无起翘。

4.3.4 线圈包扎应整齐、紧密。

4.3.5 硅钢片无少片、氧化、松动、翘起等不良。

4.3.6 充电器内不能有异物。

4.3.7 充电电池不能有皮破，正负极连线不能有虚焊等不良。

4.4 初级电流：（AC 220V 50HZ）6.0-15.0mA。

4.5 初始电压:初始电压≥2.0V。

4.6 输出参数：（AC 220V 50HZ）充电电流 80-90mA。

4.7 充电电池容量：>900mAh。

4.8 耐高压:充电器在经过以下条件测试时,应无漏电、飞孤、击穿。

a. 初级对DC输出:3000V，10S，0.5mA。

1

深圳市创美佳精品制造有限公司

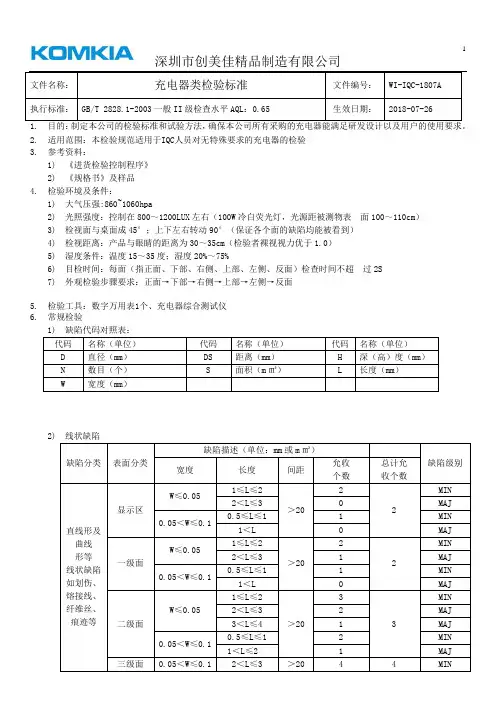

文件名称： 充电器类检验标准 文件编号： WI-IQC-1807A

执行标准： GB/T 2828.1-2003一般II级检查水平AQL：0.65 生效日期： 2018-07-26

1. 目的：制定本公司的检验标准和试验方法，确保本公司所有采购的充电器能满足研发设计以及用户的使用要求。

2. 适用范围：本检验规范适用于IQC人员对无特殊要求的充电器的检验

3. 参考资料：

1) 《进货检验控制程序》

2) 《规格书》及样品

4. 检验环境及条件：

1) 大气压强:860~1060hpa

2) 光照强度：控制在800～1200LUX左右（100W冷白荧光灯，光源距被测物表 面100～110cm）

3) 检视面与桌面成45°；上下左右转动90°（保证各个面的缺陷均能被看到）

4) 检视距离：产品与眼睛的距离为30～35cm（检验者裸视视力优于1.0）

5) 湿度条件：温度15～35度；湿度20%～75%

6) 目检时间：每面（指正面、下部、右侧、上部、左侧、反面）检查时间不超 过2S

7) 外观检验步骤要求：正面→下部→右侧→上部→左侧→反面

5. 检验工具：数字万用表1个、充电器综合测试仪

6. 常规检验

1) 缺陷代码对照表：

代码 名称（单位） 代码 名称（单位） 代码 名称（单位）

D 直径（mm） DS 距离（mm） H 深（高）度（mm）

N 数目（个） S 面积（m㎡） L 长度（mm）

W 宽度（mm）

2) 线状缺陷

缺陷分类 表面分类 缺陷描述（单位：mm或m㎡）

缺陷级别 宽度 长度 间距 允收

个数 总计允

收个数

直线形及

曲线

形等

线状缺陷如划伤、熔接线、

纤维丝、痕迹等 显示区 W≤0.05 1≤L≤2

＞20 2

2 MIN

2＜L≤3 0 MAJ

0.05＜W≤0.1 0.5≤L≤1 1 MIN

1＜L 0 MAJ

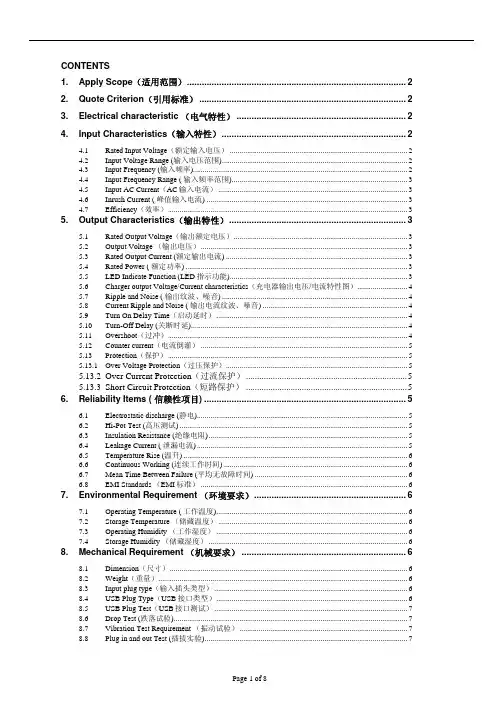

Page 1 of 8 CONTENTS 1. Apply Scope（适用范围）........................................................................................2 2. Quote Criterion（引用标准）...................................................................................2 3. Electrical characteristic （电气特性）....................................................................2 4. Input Characteristics（输入特性）..........................................................................2 4.1 Rated Input Voltage（额定输入电压）............................................................................................2 4.2 Input Voltage Range (输入电压范围)................................................................................................2 4.3 Input Frequency (输入频率)...............................................................................................................2 4.4 Input Frequency Range ( 输入频率范围)...........................................................................................3 4.5 Input AC Current（AC输入电流）..................................................................................................3 4.6 Inrush Current ( 峰值输入电流)........................................................................................................3 4.7 Efficiency（效率）............................................................................................................................3 5. Output Characteristics（输出特性）.......................................................................3 5.1 Rated Output Voltage（输出额定电压）..........................................................................................3 5.2 Output Voltage （输出电压）...........................................................................................................3 5.3 Rated Output Current (额定输出电流)..............................................................................................3 5.4 Rated Power ( 额定功率)...................................................................................................................3 5.5 LED Indicate Function (LED指示功能)............................................................................................3 5.6 Charger output Voltage/Current characteristics（充电器输出电压/电流特性图）..........................4 5.7 Ripple and Noise ( 输出纹波、噪音)................................................................................................4 5.8 Current Ripple and Noise ( 输出电流纹波、噪音)...........................................................................4 5.9 Turn On Delay Time（启动延时）...................................................................................................4 5.10 Turn-Off Delay (关断时延)................................................................................................................4 5.11 Overshoot（过冲）............................................................................................................................4 5.12 Counter current（电流倒灌）...........................................................................................................5 5.13 Protection（保护）............................................................................................................................5 5.13.1 Over Voltage Protection（过压保护）..............................................................................................5 5.13.2 Over Current Protection（过流保护）........................................................................5 5.13.3 Short Circuit Protection（短路保护）........................................................................5 6. Reliability Items ( 信赖性项目).................................................................................5 6.1 Electrostatic discharge (静电).............................................................................................................5 6.2 Hi-Pot Test (高压测试)......................................................................................................................5 6.3 Insulation Resistance (绝缘电阻).......................................................................................................5 6.4 Leakage Current ( 泄漏电流).............................................................................................................5 6.5 Temperature Rise (温升)....................................................................................................................6 6.6 Continuous Working (连续工作时间)...............................................................................................6 6.7 Mean Time Between Failure (平均无故障时间)...............................................................................6 6.8 EMI Standards （EMI标准）...........................................................................................................6 7. Environmental Requirement （环境要求）.............................................................6 7.1 Operating Temperature ( 工作温度)...................................................................................................6 7.2 Storage Temperature （储藏温度）..................................................................................................6 7.3 Operating Humidity （工作湿度）...................................................................................................6 7.4 Storage Humidity （储藏湿度）.......................................................................................................6 8. Mechanical Requirement （机械要求）..................................................................6 8.1 Dimension（尺寸）...........................................................................................................................6 8.2 Weight（重量）.................................................................................................................................6 8.3 Input plug type（输入插头类型）....................................................................................................6 8.4 USB Plug Type（USB接口类型）...................................................................................................6 8.5 USB Plug Test（USB接口测试）....................................................................................................7 8.6 Drop Test (跌落试验).........................................................................................................................7 8.7 Vibration Test Requirement （振动试验）.......................................................................................7 8.8 Plug in and out Test (插拔实验).........................................................................................................7

国标交流充电标准

目前，全球各国都在大力推广新能源汽车的发展，而交流充电标准则是新能源汽车行业中的核心标准之一。具体而言，国内的交流充电标准是GB/T 20234.2-2015，下面我们就来详细介绍一下这个标准。

一、标准概述

GB/T 20234.2-2015是我国新能源汽车用交流IC卡充电系统的国家标准，由国家质量监督检验检疫总局和国家标准化管理委员会联合发布实施。该标准旨在建立统一的新能源汽车充电接口标准，确保充电桩、新能源汽车及相关设备之间的兼容和互连，促进新能源汽车的快速发展。

二、标准内容

1.术语和定义

该标准从术语和定义开始，为充电桩、新能源汽车及相关设备所涉及的各个参数进行了规范性定义，确保大家都能达成共识。

2.应用范围

该标准的应用范围包括新能源汽车交流充电站，以及新能源汽车用于交流充电的充电器和新能源汽车。

3.技术要求

该标准对新能源汽车交流充电站、充电器以及新能源汽车的充电接口、充电线缆、电源电压、电源电流等多个方面均提出了严格的技术要求，以确保充电过程的安全可靠。

4.标识和表示

该标准对新能源汽车交流充电站、充电器和充电插头上的标识和表示进行规范，以方便用户使用和了解相关信息。

5.检验方法

该标准对新能源汽车交流充电站、充电器及其相关设备的检验方法进行了详细的规定，以确保充电设备与相关设备的兼容性和质量可靠性。

三、标准优点

1.保障新能源汽车充电接口的统一性 由于新能源汽车的充电接口存在差异，加之各个厂商开发的充电设备标准不同，难以互相兼容。而国标的推出可以保证充电接口的统一性，不同厂商研发出的充电设备之间可以互相兼容，使新能源汽车用户的充电体验更加流畅和便捷。

2.提高充电设备的兼容性和互联性

新能源汽车充电设备的兼容性和互联性是新能源汽车行业快速发展的必要条件之一。而采用国标可以保证充电设备的兼容性和互联性，提高了充电过程的可靠性，为新能源汽车的普及和应用提供了保障。
