51单片机流水灯实验报告-单片机实验报告流水灯

51单片机流水灯实验报告51单片机流水灯实验报告引言：51单片机是一种常用的微控制器，广泛应用于各种电子设备中。

流水灯实验是学习单片机编程的基础实验之一，通过控制多个LED灯的亮灭顺序，可以了解单片机的基本原理和编程方法。

一、实验目的本实验旨在通过使用51单片机，设计并实现一个简单的流水灯电路，加深对单片机原理的理解，掌握基本的单片机编程方法。

二、实验原理51单片机是一种8位微控制器，具有强大的功能和广泛的应用。

流水灯实验中，我们需要控制多个LED灯的亮灭顺序，通过编写程序，将指令发送给单片机，控制LED灯的亮灭。

三、实验器材1. 51单片机开发板2. LED灯若干3. 面包板4. 连接线四、实验步骤1. 将51单片机开发板连接到电脑上，打开开发板的编程软件。

2. 在编程软件中，新建一个工程，选择适合的单片机型号。

3. 编写程序，设置相应的引脚为输出模式，并配置流水灯的亮灭顺序。

4. 将单片机开发板与面包板连接，将LED灯连接到相应的引脚上。

5. 将编写好的程序下载到单片机中。

6. 打开电源，观察LED灯的亮灭顺序是否符合预期。

五、实验结果与分析经过实验，我们成功地实现了一个简单的流水灯电路。

LED灯按照设定的顺序亮灭，形成了流水灯的效果。

通过调整程序中的指令顺序，我们可以改变LED灯的亮灭顺序，实现不同的流水灯效果。

六、实验心得通过这次实验，我对51单片机的原理和编程方法有了更深入的了解。

流水灯实验是一种简单但基础的实验，通过实际操作和编程，加深了我对单片机的理解和掌握。

在实验过程中，我遇到了一些问题，如LED灯连接错误、程序逻辑错误等，但通过仔细检查和调试，最终成功解决了这些问题。

这次实验让我更加熟悉了单片机的应用，为以后更复杂的项目打下了基础。

七、实验拓展在掌握了基本的流水灯实验后，我们可以进一步拓展实验内容。

例如，可以增加控制开关，实现对流水灯的启停控制；可以设计不同的流水灯效果，如闪烁、变速等；还可以与其他传感器、模块进行组合，实现更多功能和效果。

实验3.1.2 数字量输出输出扩展——LED流水灯一、实验目的1、掌握单片机外设扩展的方法2、使用单片机和8255实现LED流水灯的控制。

二、实验内容使用汇编语言编程，功能为：通过KK1脉冲实现LED灯工作方式即时控制，完成LED 开关控制显示和LED左循环、右循环、间隔闪烁功能。

三、实验环境PC机一台，Proteus仿真软件（或TD-PIT实验系统）一套四、实验硬件电路图说明：U2为单片机SST89E554RC，U1为8255A，通过8255A的PB输出使LED工作，BUTTON 为脉冲开关。

五、程序流程图六、实验程序清单ORG 0000HAJMP 0100HORG 0100HMAIN:MOV TMOD,#60H MOV TH1,#0FFHMOV TL1,#0FFHMOV DPTR,#7300HMOV A,#80HMOVX @DPTR,ASETB TR1MOV DPTR,#7100HLEFT:MOV R0,#8MOV A,#01HAG1:MOVX @DPTR,ACALL DELAYRLC ADJNZ R0,AG1JBC TF1,RIGHTAJMP LEFTRIGHT:MOV R0,#8MOV A,#80HAG2: MOVX @DPTR,ACALL DELAYRRC ADJNZ R0,AG2JBC TF1,FLASHAJMP RIGHTFLASH:MOV R0,#8AG3: MOV A,#55HMOVX @DPTR,ACALL DELAYMOV A,#0AAHMOVX @DPTR,ACALL DELAYDJNZ R0,AG3JBC TF1,LEFTAJMP FLASHDELAY:MOV R1,#0FFHDEL0:MOV R2,#0FFHDEL: DJNZ R2,$DJNZ R1,DEL0RETEND七、实验步骤1、按实验电路图接线；2、编写实验程序，编译连接无误后进入调试状态（可用PROTEUS也可以用硬件调试）；3、按动BUTTON（PROTEUS下）或KK1（实验箱），观察流水灯工作情况，验证程序功能。

单片机流水灯实验总结引言：单片机流水灯实验是学习嵌入式系统和单片机基础的重要实践环节。

通过设计和搭建流水灯电路，我们可以深入理解单片机的工作机制和时序控制。

本文将总结我在流水灯实验中的心得体会，分享一些有关单片机流水灯设计的经验。

一、实验概述这个实验的目标是设计一个能够连续闪烁的流水灯电路，通过单片机的控制，实现一串灯按照固定的顺序不断亮灭的效果。

我们可以通过改变灯的亮灭时间和顺序，来获得不同的流水灯效果。

二、选材准备在进行单片机流水灯实验之前，我们需要准备一些基本的材料和工具。

首先，我们需要一块单片机开发板，最常用的是STC89C52系列的开发板，该开发板搭载了一颗51单片机。

此外，我们还需要准备串联的LED灯，该灯可以选择常见的5mm直径的LED灯，同时需要配备一定数量的适量电阻用于限流。

三、实验步骤1. 连接电路：首先，需要将电路图中的元件按照连接要求连接好，确保各个元件之间的连接无误且紧固可靠。

2. 编写程序：接下来，我们需要使用Keil等软件编写单片机的程序。

通过学习嵌入式C语言编程，我们可以控制单片机的输入输出，包括控制LED灯的亮灭。

3. 烧录程序：编写完程序后，需要借助烧录器将程序烧录到单片机中。

这样单片机才能按照我们设计的程序来控制灯的状态。

4. 调试与测试：当烧录完成后，可将单片机开发板上的电源与电源线连接，并打开开关，此时，流水灯便会开始闪烁。

通过观察流水灯的灯光变化，我们可以判断我们的程序是否正确。

四、实验心得通过进行单片机流水灯实验，我深刻体会到了嵌入式系统的编程和硬件设计的重要性。

在编写程序时，我们需要仔细思考流水灯的亮灭规律和顺序，以及每个灯亮灭的时间间隔。

这需要我们对嵌入式C语言的基本语法和单片机的时序控制有一定的理解。

另外，在实验过程中，我遇到了一些问题和挑战。

例如，如何控制灯的顺序和亮灭时间，如何调整程序的延时时间等。

在解决这些问题的过程中，通过查阅资料和与同学的讨论，我逐渐积累了解决问题的经验，并在实践中不断调试和优化程序。

单片机流水灯实验报告单片机流水灯实验报告引言：单片机是一种集成电路，具有微处理器、存储器和输入输出设备等功能，被广泛应用于各个领域。

流水灯是一种常见的实验项目，通过控制单片机的输出端口，使多个LED灯依次亮起，形成流动的效果。

本实验旨在通过搭建流水灯电路，了解单片机的基本原理和操作方法。

实验目的：1. 掌握单片机的基本工作原理；2. 学习使用单片机控制LED灯的亮灭；3. 熟悉流水灯电路的搭建和控制。

实验器材：1. 单片机开发板；2. LED灯若干；3. 连线电缆。

实验步骤：1. 将单片机开发板连接至电源，并接通电源开关；2. 将LED灯连接至单片机的输出端口，确保极性正确；3. 打开单片机开发板上的编程软件，编写流水灯控制程序；4. 将编写好的程序下载至单片机开发板；5. 按下开发板上的复位按钮，观察LED灯是否依次亮起。

实验结果：经过实验，我们成功搭建了单片机流水灯电路，并通过编写程序实现了流水灯的效果。

当按下复位按钮后，第一个LED灯亮起，随后依次是第二个、第三个……最后一个LED灯亮起，然后再从第一个开始循环。

整个过程形成了一个流动的效果。

实验分析：通过本次实验，我们深入了解了单片机的基本工作原理。

单片机通过控制输出端口的电平状态，来控制外部设备的亮灭。

在流水灯实验中，我们通过改变输出端口的状态，实现了LED灯的顺序亮灭。

同时，本次实验也让我们学会了使用单片机开发板上的编程软件。

通过编写程序，我们可以灵活控制单片机的输出端口，实现各种不同的功能。

在流水灯实验中，我们编写的程序控制了LED灯的亮灭顺序，形成了流动的效果。

实验总结：通过本次实验，我们不仅了解了单片机的基本原理和操作方法，还掌握了流水灯电路的搭建和控制。

单片机作为一种重要的集成电路，在各个领域都有广泛的应用。

通过学习和实践，我们可以进一步探索单片机的更多功能和应用。

在今后的学习和工作中，我们可以运用单片机的知识，设计和实现更加复杂和有趣的项目。

单片机流水灯实验报告本实验旨在通过单片机控制LED灯的亮灭，实现流水灯效果。

通过对实验的设计、搭建和调试，我们可以更深入地理解单片机的工作原理和掌握相应的编程技巧。

实验器材和元件：1. 单片机，我们选用了STC89C52单片机作为控制核心；2. LED灯，我们使用8个LED灯作为实验的输出设备；3. 电阻，为了限流，我们使用了适当的电阻；4. 连接线、面包板等。

实验步骤：1. 搭建电路，首先，我们按照电路图将单片机、LED灯和电阻连接在一起，并将电路连接到电源上；2. 编写程序，接下来，我们使用C语言编写单片机的控制程序，实现LED灯的流水灯效果；3. 烧录程序，将编写好的程序通过烧录器烧录到单片机中；4. 调试程序，将烧录好的单片机连接到电路上，进行程序的调试和验证；5. 完善电路，根据实际调试情况，对电路进行必要的调整和完善，确保LED 灯能够按照预期的流水灯效果工作。

实验结果：经过反复调试和完善，我们成功实现了单片机控制LED灯的流水灯效果。

在程序控制下，8个LED灯按照顺序依次亮起并熄灭，形成了流水灯的效果。

整个实验过程非常顺利，取得了预期的效果。

实验心得：通过本次实验，我们对单片机的控制原理有了更深入的理解，也掌握了一定的C语言编程技巧。

在实验的过程中，我们遇到了一些问题，如LED灯未按预期工作、程序逻辑错误等，但通过分析和调试，最终都得到了解决。

实验不仅提高了我们的动手能力，也培养了我们的分析和解决问题的能力。

总结：本次实验不仅让我们熟悉了单片机的控制方法，也让我们体验了从实验设计到调试完善的整个过程。

通过这次实验，我们不仅学到了专业知识，也培养了动手能力和解决问题的能力。

希望在以后的学习和实践中，能够更好地运用所学知识，不断提升自己的能力。

以上就是本次单片机流水灯实验的报告内容，希望对大家有所帮助。

51单片机实验报告（共五则）第一篇：51单片机实验报告５１单片机实验报告实验一点亮流水灯实验现象 Leｄ灯交替亮,间隔大约１0ms。

实验代码#iｎclｕde 〈ｒeg51、ｈ> ｖoｉd Delay10ms(unsigned ｉnt c)；ｖoiｄｍain（）{）1（elihwﻩ{ ﻩP0= 0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0 =0Pﻩﻩ;)０5(sm０1yaleDﻩ } } ｖoid Ｄelａy1０mｓ（unsigｎｅd ｉnt c){unｓｉｇned chaｒ a，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝} 实验原理W W ｈi i ｌｅ（1)表示一直循环。

循环体内首先将P0 得所有位都置于零，然后延时约5 5 ０*10=500mｓ，接着 0 P0 位全置于 1 1，于就是 D LED 全亮了。

接着循环，直至关掉电源..延迟函数就是通过多个ｆｏr r 循环实现得。

实验 2 流水灯（不运用库函数）实验现象起初 led 只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后 led 除最后一个都亮,接着上述过程 #ｉnｃludｅmａiｎ（）｛unｓignｅd cｈar LED;ＬEＤ = 0ｘfe；while(1){ ﻩ;ＤＥL = 0PﻩDｅlay1０mｓ(50);00x0 ＝= 0P(fiﻩ {;１〈〈 DEL = DＥLﻩ)ﻩ；eｆx0 = DELﻩ} ﻩ｝ﻩ} void Dｅlay10ｍｓ（ｕnsiｇned int ｃ）｛unsiｇｎed cｈaｒ a，b；foｒ(；ｃ＞0;c－—)｛)—-ｂ;0〉ｂ;8３=b(rofﻩ{ ﻩﻩﻩ;）--ａ;０>a;03１＝a（rｏfﻩ} ﻩ} ﻩ} 实验原理这里运用了Ｃ语言中得位运算符, , 位运算符左移, , 初始值得二进制为１111 1 １１0, 之后左移一次变成１111 1 １０0 0，当变成00000 0000 时通过 f if 语句重置 1 1 １１ 1 11110、延迟函数在第一个报告已经说出了，不再多说..实验 3 流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude 〈reｇ5１、ｈ> ＃ｉｎclｕde 〈intrｉns、ｈ〉vｏid Ｄelaｙ10ｍｓ(unsignｅd int c）； voｉｄ maｉn（voiｄ)｛unsiｇned char ＬED;;EFx0 ＝ DEＬﻩ）1（eｌiｈwﻩ{ ﻩP0 = LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_ = ＤELﻩ} ﻩ} void Dｅlay10ｍs(unsigneｄ in ｔ c){unsiｇnｅｄ cｈaｒａ, b；fｏr(；c〉0;ｃ——）{ ﻩｆoｒ(ｂ=38；b〉0；b—-）{ ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ} ﻩ｝｝实验原理利用头文件中得函数，_cro ｌ_(，), 可以比位操作符更方便得进行 2 2 进制得移位操作, , 比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据, , 由此比前一个例子不需要f if 语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与 A-F。

单片机流水灯实验报告电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： xx-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil仿真软件、proteus仿真软件的使用。

了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。

二、实验原理：MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。

每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行I/O端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。

以P1口为例，内部结构如下图所示：图 P1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。

输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。

作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O 口使用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。

三、实验环境:硬件：PC机，基本配置CPU PII以上，内存2G 软件：keil 2, Proteus 7.5四、实验内容及过程:1、用Proteus画流水灯电路图流程：1）、运行Proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；R1=R2=R3=R4=R5=R6=R7=R8=470欧姆、R9=10k欧姆；晶振=12M;VCC=5V。

一、实验目的1. 熟悉单片机的基本原理和组成，掌握51单片机的编程方法。

2. 理解单片机I/O口的使用，学会利用单片机控制LED灯的流水灯效果。

3. 提高动手实践能力，培养团队协作精神。

二、实验环境1. 实验设备：51单片机开发板、LED灯、面包板、电源、连接线等。

2. 实验软件：Proteus仿真软件、Keil uVision5集成开发环境。

三、实验原理流水灯实验是单片机入门级实验之一，通过控制单片机的I/O口输出高低电平，使LED灯依次点亮，形成流水灯效果。

实验中，利用单片机的定时器产生定时中断，每隔一定时间改变I/O口的输出状态，实现LED灯的流水灯效果。

四、实验步骤1. 打开Proteus软件，新建一个工程项目，添加51单片机开发板和LED灯等元件，绘制电路图。

2. 打开Keil uVision5，新建一个C51工程项目，选择对应的单片机型号。

3. 编写程序：（1）初始化I/O口：将P0口设置为输出模式，将P1口设置为输出模式。

（2）设置定时器：选择合适的定时器，设置定时时间，使其产生定时中断。

（3）编写中断服务程序：在中断服务程序中，改变I/O口的输出状态，实现LED灯的流水灯效果。

（4）编写主程序：在主程序中，启动定时器，进入中断服务程序。

4. 编译程序，生成HEX文件。

5. 将生成的HEX文件导入Proteus软件，运行仿真实验。

6. 观察实验现象，检查LED灯的流水灯效果是否正常。

五、实验结果与分析1. 实验现象：在Proteus软件中，LED灯依次点亮，形成流水灯效果。

2. 实验分析：通过设置定时器，每隔一定时间改变I/O口的输出状态，实现LED 灯的流水灯效果。

实验过程中，可以调整定时器的定时时间，改变流水灯的速度。

六、实验总结1. 本实验使我们对单片机的基本原理和组成有了更深入的了解。

2. 通过编写程序，掌握了51单片机的编程方法，提高了编程能力。

3. 实验过程中，我们学会了利用单片机控制LED灯，实现了流水灯效果。

单片机流水灯实验报告：实验一：用C51实现流水灯实验实验要求：完成亮流水，即LED从低位流向高位流动，每次流动一位，且每次只亮一个LED灯，其它LED灭。

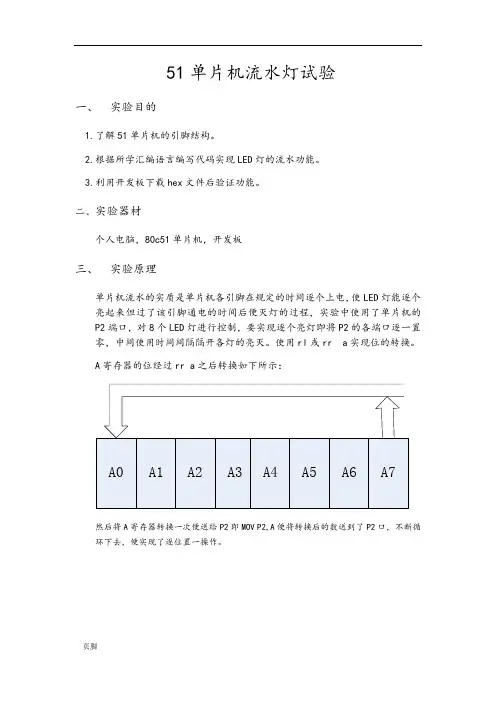

实验原理：单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。

使用r1或rr a实现位的转换。

实验内容：通过仿真来实现实验电路图代码如下；for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;实验结果：实验程序：#include<REG51.H>void delay();//延时函数声明void main()//主函数{unsigned charx,num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};while(1){for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;}}void delay()//延时函数，无符号字符型变量i为形式参数{unsigned int j,k;//定义无符号字符型变量j和kfor(k=0;k<500;k++)//双重for循环语句实现软件延时for(j=0;j<100;j++);}实验总结：这次试验通过仿真实验软件实现流水灯实验，充分学会了keil 软件和Proteus电路仿真的联合调试，为后期的实验做足了功课。

也认识到仿真实用性。

单片机（Single-Chip Microcomputer）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。

51单片机流水灯实验报告一、实验目的1.熟悉51单片机的硬件资源2.掌握51单片机的I/O口编程3.掌握51单片机的定时器/计数器编程二、实验原理流水灯是一种简单的电子设计，通过依次点亮和熄灭多个LED灯来形成流水灯的效果。

本实验使用的是51单片机，它有40个I/O口和3个定时器/计数器，可以方便地实现流水灯的效果。

三、实验器材1.51单片机开发板B数据线3.LED灯若干4.面包板5.连线材料（公对公、公对母杜邦线）四、实验过程1.准备工作：a.将51单片机开发板和LED灯连接起来，将LED灯依次插在面包板上，并与51单片机的I/O口相连接。

b.连接电脑与51开发板，使用USB数据线将它们连接起来。

2.编写程序：a. 打开Keil开发环境，新建一个工程。

b.在C代码文件中编写流水灯的控制程序，并引用51单片机的头文件和IO口控制相关的函数。

代码示例：```c#include <reg51.h>sbit LED1 = P1^0;sbit LED2 = P1^1;sbit LED3 = P1^2;sbit LED4 = P1^3;sbit LED5 = P1^4;void delay(unsigned int t)while(t--)for(unsigned int i = 0; i < 125; i++);}void maiwhile(1)LED1=0;//点亮LED1delay(1000); // 延时LED1=1;//熄灭LED1LED2=0;//点亮LED2delay(1000); // 延时LED2=1;//熄灭LED2LED3=0;//点亮LED3delay(1000); // 延时LED3=1;//熄灭LED3LED4=0;//点亮LED4delay(1000); // 延时LED4=1;//熄灭LED4LED5=0;//点亮LED5delay(1000); // 延时LED5=1;//熄灭LED5}}```3.烧录程序：a.将开发板上的烧录开关调整为“USB”模式。

基于51单片机的流水灯实训报告.doc一、实训背景基于51单片机的流水灯是单片机学习的基础实训之一，它需要我们掌握单片机的IO 口输入输出、定时器的应用以及编程能力等知识点。

通过设计与搭建流水灯电路，可以提高学生的实际操作能力，培养学生的动手能力与创新能力，同时也为后续的单片机项目实践打下基础。

二、实训设备1. 51单片机2. LED灯3. 数字万用表4. 面包板5. 杜邦线等。

三、实训步骤1. 搭建电路。

将LED灯连接在P1口上，采用共阴极的接法，多个LED灯共用一个负极，正极逐个连接。

连接好之后，选择不同的端口进行实验，一般可以选择P1口，也可以根据需要选择其他IO口。

2. 编写程序。

根据流水灯的原理，我们可以采用定时器的方式来实现。

程序的基本思路是通过不断计时，在每个时间段内依次点亮LED灯，从而实现灯的流动效果。

具体实现代码如下：```#include<reg52.h>#define FREQ_OSC 12000000UL // 定义晶振频率typedef unsigned char u8; //定义无符号字符型u8 code LedCode[]={0xEF,0xDF,0xBF,0x7F,0xBF,0xDF,0xEF,0xFF};u8 k = 0;void Delay10ms(u8 t) //延迟函数 10us{u8 i;while(t--){for(i=0; i<169; i++);}}// 定时器中断函数void Timer0() interrupt 1{TH0 = 0xFC; //重新赋值 2msTL0 = 0x67;k++; //定时器中断计数器加1if(k == 8) k = 0; //八个LED灯流水完毕，重新开始P1 = LedCode[k];}使用单片机编程器将程序烧录进51单片机中，烧录完成后将单片机插入面包板中即可进行实验。

四、实验效果经过上述步骤的操作，实训设备中的LED灯会呈现流水效果，即每个灯在一定时间后依次亮起。

实验一流水灯实验一、实验目的1、简单I/O引脚的输出2、掌握软件延时编程方法3、简单按键输入捕获判断二、实验实现的功能1、开机是点亮12发光二极管，闪烁三下2、按照顺时针循环依次点亮发光二极管3、通过按键将发光二极管的显示改为顺逆时针方式三、系统硬件设计1、元器件STC51单片机，MAX232芯片，晶振，共阴极数码管，PC线路板，排针、电阻、电容、发光二极管、开关若干，串行接口，USB数据接口以及接口数据线2、原理电路四、系统软件设计1、软件开发环境：2、使用语言：C513、程序内容：见附表五、实验过程中遇到的问题及解决方法1.首次程序运行时，采用VC++6.0环境，而不是keil uvision3，程序报错，不支持C51头文件。

2.程序载入单片机时候出现故障，未检查出错误原因，请教他人后发现载入的不是hex文件，重新生成文件后载入，运行实验成功。

指导老师签字：日期：程序附表#include <reg51.h>unsigned int m,n;signed int i=11;sbit P32=P3^2 ;sbit P33=P3^3 ;sbit P34=P3^4 ;sbit P35=P3^5 ;sbit h1=P3^6;sbit h2=P3^7;sbit k=P0^5;unsigned char table1[]={1,1,1,1,1,1,1,1,0,1,1,1};unsigned char table2[]={1,1,1,1,1,1,1,1,1,0,1,1} ;unsigned char table3[]={1,1,1,1,1,1,1,1,1,1,0,1};unsigned char table4[]={1,1,1,1,1,1,1,1,1,1,1,0};unsigned chartable5[]={0xfe,0x0fd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff}; void keyscan1() ;void keyscan2() ;void delay(unsigned int z){unsigned int x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void keyscan1(){h1=0,h2=1;if(k==0){delay(10);if(k==0){ while (1){for(i=i;i>-1;i--){P32=table1[i];P33=table2[i];P34=table3[i];P35=table4[i];P2=table5[i];delay(1000); keyscan2();}i=11;}}}}void keyscan2(){h1=1,h2=0;if(k==0){delay(10);if(k==0){while (1){for(i=i;i<11;i++){ P32=table1[i];P33=table2[i];P34=table3[i]; P35=table4[i];P2=table5[i]; delay(1000);keyscan1();}i=0;}}}}void main(void){for(m=0;m<3;m++){P32=0,P33=0,P34=0,P35=0, P2=0x00;delay(1000);P32=1,P33=1,P34=1,P35=1,P2=0xff;delay(1000);}while (1){for(i=0;i<12;i++) { P2=table5[i];P32=table1[i];P33=table2[i]; P34=table3[i];P35=table4[i]; keyscan1();delay(1000);}}}。

篇一：单片机实验报告——流水灯电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： 2011-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil 仿真软件、proteus仿真软件的使用。

了解并熟悉单片机i/o口和led灯的电路结构，学会构建简单的流水灯电路。

掌握c51中单片机i/o口的编程方法和使用i/o口进行输入输出的注意事项。

二、实验原理：mcs-51系列单片机有四组8位并行i/o口，记作p0、p1、p2和p3。

每组i/o口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行i/o端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，i/o端口用作双向输入输出口；当系统作外部扩展时，使用p0、p2口作系统地址和数据总线、p3口有第二功能，与mcs-51的内部功能器件配合使用。

以p1口为例，内部结构如下图所示：图 p1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。

输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。

作输入时：p1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

i/o口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和i/o接口，单片机的四个口均可作i/o口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；p0口作i/o口使用时应外接10k的上拉电阻，其它口则可不必；p2可某几根线作地址使用时，剩下的线不能作i/o口线使用；p3口的某些口线作第二功能时，剩下的口线可以单独作i/o口线使用。

三、实验环境:硬件：pc机，基本配置cpu pii以上，内存2g 软件：keil 2, proteus 7.5四、实验内容及过程:1、用proteus画流水灯电路图流程：1）、运行proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；r1=r2=r3=r4=r5=r6=r7=r8=470欧姆、r9=10k欧姆；晶振=12m;vcc=5v。

单片机实验报告姓名： 学号：一、 实验实现功能：1：计数器功能2：流水灯二、 具体操作：1、计数器功能数码管的动态显示。

每按一次K2键计数器加1通过数码管显示出来，计数器可以实现从0计数到9999。

2、流水灯当在计数器模式下的时候按下K3键时程序进入跑马灯模式，8个小灯轮流点亮每次只点亮一个，间隔时间为50ms 。

三、 程序流程图开始 定时器T0 设置初值，启动定时器，打开中断复位 Key2按下 中断关闭 计数器模式 计数器加1 Key3按下 流水灯模式 数码管显示数字加1 跑马灯点亮间隔50ms Key1按下中断打开四、程序#include <reg51.h>typedef unsigned char uint8;typedef unsigned int uint16; //类型定义sbit P2_1 = P2^1;sbit P2_2 = P2^2;sbit P2_3 = P2^3;sbit P2_4 = P2^4; //位声明四个数码管开关sbit Key2 = P3^2;sbit Key3 = P3^3; //位声明2个按键K2和K3sbit Ledk = P2^0 ; //LED 开关void delay(uint16 i); //延时函数声明void refresh (); // 数码管刷新函数声明void liushuideng(); //流水灯函数声明uint8 number[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//数码管的真值表uint8 out[4] = {0}; // 数组变量uint16 counter=0; //用作计数器的变量uint16 Time_counter=0; //用作定时器的变量void main() //主函数{TMOD = 0x01; //定时器0，工作方式一TH0 = 0xFC;TL0 = 0x18; //定时器初值使每次循环为1msTR0 = 0; //定时器0开始作ET0 = 0; // 定时器中断关EA = 0; // 关中断while(1) //计数器模式{Ledk =1 ; //led开关关out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位if (!Key2) //计数器加1{++counter; //自加out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位while(!Key2) //等待键盘抬起refresh(); //刷新数码管}refresh(); //刷新数码管if (!Key3) // 进入跑马灯模式liushuideng();}} //主函数结束/*******************延时*************/void delay(uint16 i){uint8 j; // 定义局部变量for(i;i>0;i--) //循环i*240 次for(j=240;j>0;j--);}/************数码管刷新******************/void refresh (){uint8 j;for (j=0;j<4;j++) //四次循环刷新数码管{switch(j){case 0: P2_1=1;P2_2=1;P2_3=1;P2_4=0;break;case 1: P2_1=1;P2_2=1;P2_3=0;P2_4=1;break;case 2: P2_1=1;P2_2=0;P2_3=1;P2_4=1;break;case 3: P2_1=0;P2_2=1;P2_3=1;P2_4=1;break;//每次循环只选中一个数码管default:break;}P0 = out[j]; // 位选,给数码管送值delay (20); //延时消抖}}/*************定时器的中断服务函数**************/void Timer0_Overflow() interrupt 1 //定时器0溢出中断,这个语句1ms执行一次{TH0 = 0xFC;TL0 = 0x18; //每1ms重新赋定时器初值Time_counter++; //计数，看经过了几个1ms}/***********************流水灯子函数****************************/ void liushuideng(){uint8 j = 0 ; //定义局部变量P0 = 0xff; // 小灯全关TR0 = 1; //定时器1开始计时EA = 1; //中断开放ET0 = 1; //定时器0中断开while(1){Ledk = 0 ; //打开LED开关P2 = P2|0x1E; //关掉数码管if(50 == Time_counter) //50个毫秒{P0=~(1<<j++); //控制小灯Time_counter = 0; //清零开始下一次循环定时}if (8==j) //移完8次再重新移{j=0;}}}。

篇一：单片机实验报告——流水灯电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： 2011-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil 仿真软件、proteus仿真软件的使用。

了解并熟悉单片机i/o口和led灯的电路结构，学会构建简单的流水灯电路。

掌握c51中单片机i/o口的编程方法和使用i/o口进行输入输出的注意事项。

二、实验原理：mcs-51系列单片机有四组8位并行i/o口，记作p0、p1、p2和p3。

每组i/o口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行i/o端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，i/o端口用作双向输入输出口；当系统作外部扩展时，使用p0、p2口作系统地址和数据总线、p3口有第二功能，与mcs-51的内部功能器件配合使用。

以p1口为例，内部结构如下图所示：图 p1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。

输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。

作输入时：p1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

i/o口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和i/o接口，单片机的四个口均可作i/o口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；p0口作i/o口使用时应外接10k的上拉电阻，其它口则可不必；p2可某几根线作地址使用时，剩下的线不能作i/o口线使用；p3口的某些口线作第二功能时，剩下的口线可以单独作i/o口线使用。

三、实验环境:硬件：pc机，基本配置cpu pii以上，内存2g 软件：keil 2, proteus 7.5四、实验内容及过程:1、用proteus画流水灯电路图流程：1）、运行proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；r1=r2=r3=r4=r5=r6=r7=r8=470欧姆、r9=10k欧姆；晶振=12m;vcc=5v。
