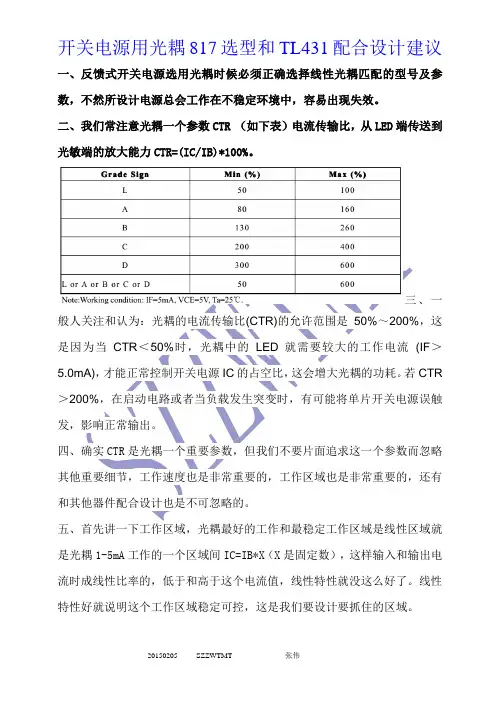

光耦选型指南

一、反馈式开关电源选用光耦时候必须正确选择线性光耦匹配的型号及参数，不然所设计电源总会工作在不稳定环境中，容易出现失效。

二、我们常注意光耦一个参数CTR （如下表）电流传输比，从LED端传送到光敏端的放大能力CTR=(IC/IB)*100%。

三、一般人关注和认为：光耦的电流传输比(CTR)的允许范围是50%～200%，这是因为当CTR＜50%时，光耦中的LED就需要较大的工作电流(IF＞5.0mA)，才能正常控制开关电源IC的占空比，这会增大光耦的功耗。

若CTR ＞200%，在启动电路或者当负载发生突变时，有可能将单片开关电源误触发，影响正常输出。

四、确实CTR是光耦一个重要参数，但我们不要片面追求这一个参数而忽略其他重要细节，工作速度也是非常重要的，工作区域也是非常重要的，还有和其他器件配合设计也是不可忽略的。

五、首先讲一下工作区域，光耦最好的工作和最稳定工作区域是线性区域就是光耦1-5mA工作的一个区域间IC=IB*X（X是固定数），这样输入和输出电流时成线性比率的，低于和高于这个电流值，线性特性就没这么好了。

线性特性好就说明这个工作区域稳定可控，这是我们要设计要抓住的区域。

六、再来就是开关速度或工作频率，一个光耦在不同负载下工作频率和开关速度是不一样的，负责越重工作频率越慢，开关速度越慢，整个电路控制精度就会降低，影响空载和负载输出电压差。

一般光耦最佳工作速度区域是2mA左右。

一般的器件在2mA时候开关速度不会大于80KHZ，如果电流再小一点如1mA 时候工作频率会有所提高,我们可以根据不同电路设计选择。

七、一般来讲开关电源上817是和TL431配合使用的，所以建议设计其配合最大工作电流不要查过2mA，当然也不能低于0.8mA，一些TL431维持电流和817工作电流都必须大于0.8mA，当然一些特别TL431和817（有些维持电流只有0.5mA或更低）除外，这些低维持电流产品待机功耗更低，工作速度会更快。

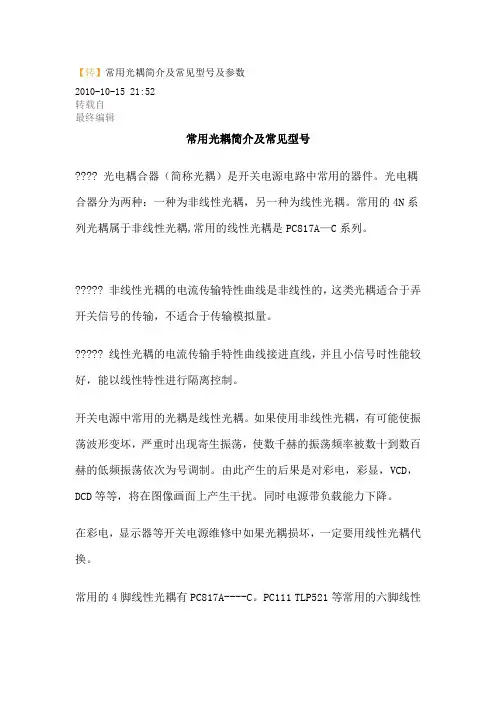

【转】常用光耦简介及常见型号及参数2010-10-15 21:52转载自最终编辑常用光耦简介及常见型号???? 光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦,常用的线性光耦是PC817A—C系列。

????? 非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

????? 线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

光耦的参数一、光耦的概述光耦是一种将电信号转换为光信号或者将光信号转换为电信号的器件。

它由发光二极管（LED）和光敏晶体管（OPTO）组成，通过LED发出的光束照射到OPTO上，产生电流，从而实现电-光或者光-电转换。

二、常见的光耦参数1. 公共模式抑制比（CMRR）公共模式抑制比是指在输入信号中同时存在共模干扰和差模信号时，输出信号中差模信号与共模干扰之比。

CMRR越大，说明设备对共模噪声的抑制能力越强。

2. 隔离电压隔离电压是指在输入端和输出端之间所能承受的最大电压。

通常情况下，隔离电压越高，说明设备隔离效果越好。

3. 带宽带宽是指一个设备能够传输的最高频率范围。

通常情况下，带宽越大，说明设备传输速度越快。

4. 响应时间响应时间是指从输入信号变化到输出信号变化所需要的时间。

响应时间越短，说明设备响应速度越快。

5. 耐压耐压是指设备在工作过程中所能承受的最大电压。

通常情况下，耐压越高，说明设备的安全性能越好。

三、光耦参数的影响因素1. 温度温度对光耦的影响比较大。

当温度升高时，光耦的灵敏度会下降，同时输出信号也会有所变化。

2. 光源功率光源功率对光耦的影响也比较大。

当光源功率过低时，会导致输出信号弱化甚至消失；而当光源功率过高时，则会导致输出信号失真。

3. 工作电流工作电流对光耦的影响也比较明显。

当工作电流过低时，会导致输出信号弱化甚至消失；而当工作电流过高时，则会导致输出信号失真。

4. 入射角度入射角度也会影响光耦的性能。

通常情况下，入射角度越小，则输出信号越强；而入射角度越大，则输出信号越弱。

四、如何选择合适的光耦参数1. 根据需求确定参数范围首先需要根据实际需求，确定所需要的光耦参数范围。

比如，如果需要传输高速信号，则需要选择带宽较大的光耦；如果需要保证设备的安全性能，则需要选择隔离电压和耐压较高的光耦。

2. 选择合适的品牌和型号在确定所需参数范围后，可以根据品牌和型号进行筛选。

通常情况下，知名品牌和口碑好的型号更为可靠。

光电耦合器的作用与选型技巧经验总结光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。

光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。

本篇文章主要以线性与非线性两个方面分别介绍光电耦合器的作用，以及华强北IC代购网工程师的一些光电耦合器选型技巧经验总结，望对大家的电路设计有所帮助。

光电耦合器的作用介绍1、线性光电耦合器线性光耦器件又分为两种：无反馈型和反馈型；无反馈型线性光耦器件实际上是在器件的材料和生产工艺上采取一定措施(使得光耦器件的输入输出特性的非线性得到改善。

但由于固有特性，改善能力十分有限。

这种光耦器件主要用于对线性区的范围要求不大的情况，例如开关电源的电压隔离反馈电路中经常使用的PC816A和NEC2501H等线性光耦。

不过这种光耦器件只是在有限的范围内线性度较高，所以不适合使用在对测试精度以及范围要求较高的场合。

另一种线性光耦是反馈型器件。

其作用原理是将普通光耦的单发单收模式稍加改变，增加一个用于反馈的光接受电路用于反馈，通过这样的方式来抵消直通通路的非线性，从而达到实现线性隔离的目的。

这种器件例如德州仪器公司曾经出品现已停产的TIL300A，CLARE公司生产的LOC 系列线性光耦，惠普公司生产的HCNR200/201线性光耦等。

2、非线性光电耦合器非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。

常用的4N系列光耦属于非线性光耦。

如4N25、4N26、4N35、4N36。

选型技巧经验总结在设计光耦光电隔离电路时必须正确选择光耦合器的型号及参数，选型经验总结如下：1、由于光电耦合器为信号单向传输器件，而电路中数据的传输是双向的，电路板的尺寸要求一定，结合电路设计的实际要求，就要选择单芯片集成多路光耦的器件；2、光耦合器的电流传输比(CTR)的允许范围是不小于500%。

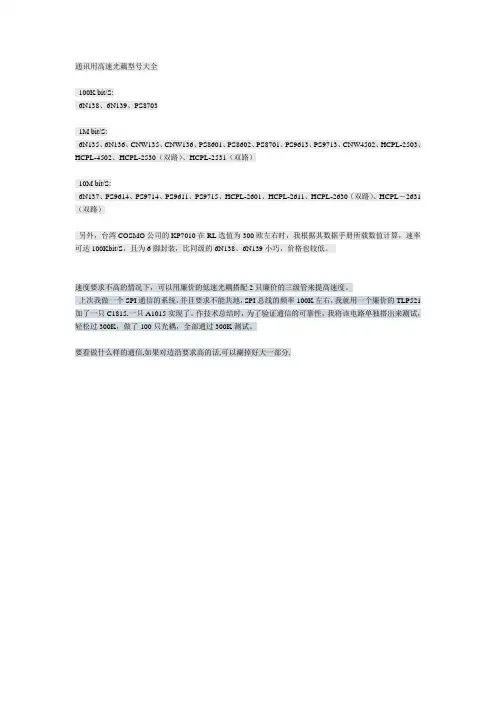

通讯用高速光藕型号大全
100K bit/S:
6N138、6N139、PS8703
1M bit/S:
6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）
10M bit/S:
6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）
另外，台湾COSMO公司的KP7010在RL选值为300欧左右时，我根据其数据手册所载数值计算，速率可达100Kbit/S，且为6脚封装，比同级的6N138、6N139小巧，价格也较低。

速度要求不高的情况下，可以用廉价的低速光耦搭配2只廉价的三级管来提高速度。

上次我做一个SPI通信的系统，并且要求不能共地，SPI总线的频率100K左右，我就用一个廉价的TLP521加了一只C1815,一只A1015实现了。

作技术总结时，为了验证通信的可靠性，我将该电路单独搭出来测试，轻松过300K，做了100只光耦，全部通过300K测试。

要看做什么样的通信,如果对边沿要求高的话,可以涮掉好大一部分.。

正向压降VF：二极管通过的正向电流为规定值时，正负极之间所产生的电压降。

正向电流IF：在被测管两端加一定的正向电压时二极管中流过的电流。

反向电流IR：在被测管两端加规定反向工作电压VR时，二极管中流过的电流。

反向击穿电压VBR：：被测管通过的反向电流IR为规定值时，在两极间所产生的电压降。

结电容CJ：在规定偏压下，被测管两端的电容值。

反向击穿电压V(BR)CEO：发光二极管开路，集电极电流IC为规定值，集电极与发射集间的电压降。

输出饱和压降VCE(sat)：发光二极管工作电流IF和集电极电流IC为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电极与发射极之间的电压降。

反向截止电流ICEO：发光二极管开路，集电极至发射极间的电压为规定值时，流过集电极的电流为反向截止电流。

电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。

脉冲上升时间tr、下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。

从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。

传输延迟时间tPHL、tPLH：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输入脉冲前沿幅度的50%到输出脉冲电平下降到1.5V时所需时间为传输延迟时间tPHL。

从输入脉冲后沿幅度的50%到输出脉冲电平上升到1.5V时所需时间为传输延迟时间tPLH。

入出间隔离电容CIO：光耦合器件输入端和输出端之间的电容值。

入出间隔离电阻RIO：半导体光耦合器输入端和输出端之间的绝缘电阻值。

入出间隔离电压VIO：光耦合器输入端和输出端之间绝缘耐压值。

----------------------------------------------------------------------------------------常用的器件。

常用光耦简介及常见型号公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-常用光耦简介及常见型号常用光耦简介及常见型号光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

？经查大量资料后，以下是目前市场上常见的高速光藕型号：？100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8 701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、H CPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

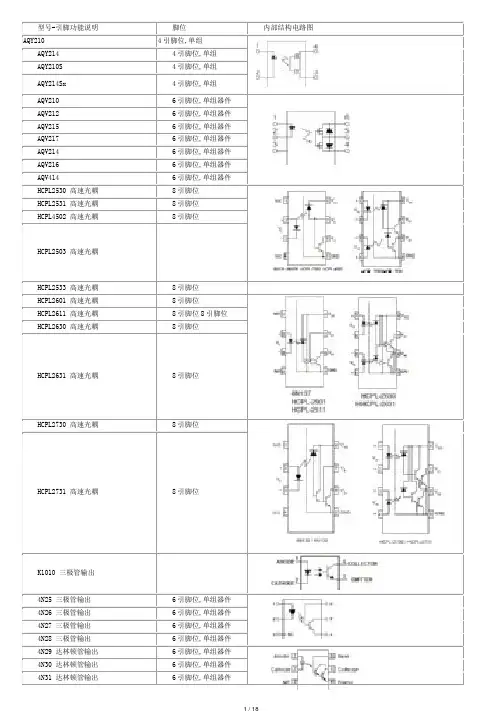

光电耦合器(光耦)参数及资料市场常见光耦内部图：4-Pin Phototransistor Output; GaAs Input 型号(规格) 厂牌CTR @10 mA I F(%)BV CEO(V)minBV CBO(V)maxV CE (sat)(V)maxt ON/ t OFF(uS)maxV ISOAC[RMS] min maxTLP521-1TOSHIBA506005570.42/3 2.5kV光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

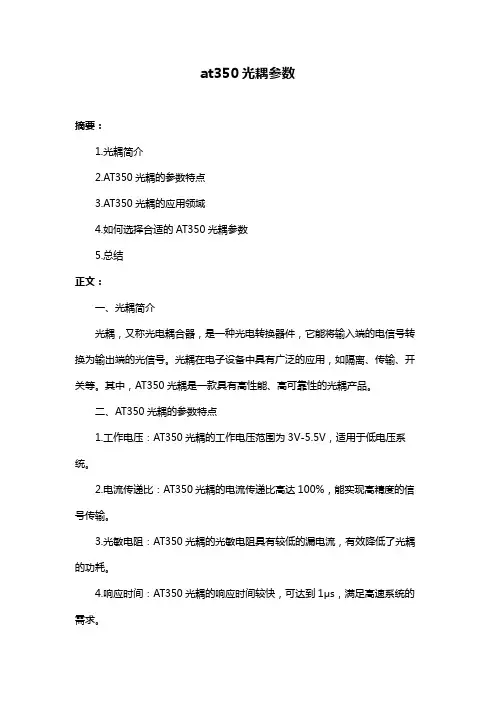

at350光耦参数摘要：1.光耦简介2.AT350光耦的参数特点3.AT350光耦的应用领域4.如何选择合适的AT350光耦参数5.总结正文：一、光耦简介光耦，又称光电耦合器，是一种光电转换器件，它能将输入端的电信号转换为输出端的光信号。

光耦在电子设备中具有广泛的应用，如隔离、传输、开关等。

其中，AT350光耦是一款具有高性能、高可靠性的光耦产品。

二、AT350光耦的参数特点1.工作电压：AT350光耦的工作电压范围为3V-5.5V，适用于低电压系统。

2.电流传递比：AT350光耦的电流传递比高达100%，能实现高精度的信号传输。

3.光敏电阻：AT350光耦的光敏电阻具有较低的漏电流，有效降低了光耦的功耗。

4.响应时间：AT350光耦的响应时间较快，可达到1μs，满足高速系统的需求。

5.封装：AT350光耦采用紧凑的封装，有利于节省空间和提高系统可靠性。

三、AT350光耦的应用领域1.隔离：在电气隔离、信号隔离、电源隔离等场合，AT350光耦可有效抑制电磁干扰，保护敏感电路。

2.传输：在长距离信号传输、音频视频传输等领域，AT350光耦可实现高保真、低失真的信号传输。

3.开关：AT350光耦在开关电路中可实现高灵敏度的控制，提高系统性能。

四、如何选择合适的AT350光耦参数1.根据工作电压选择：确保所选光耦的工作电压与系统电压相匹配。

2.根据电流传递比选择：根据系统需求选择合适的电流传递比，以实现精确的信号传输。

3.根据响应时间选择：对于高速系统，应选择响应时间较快的光耦，如AT350光耦。

4.根据封装和尺寸选择：根据实际应用场景和空间限制，选择合适的封装和尺寸。

五、总结AT350光耦具有高性能、高可靠性等特点，广泛应用于各类电子设备中。

在选择光耦时，应根据实际需求和应用场景，合理选择光耦的参数，以实现最佳性能。

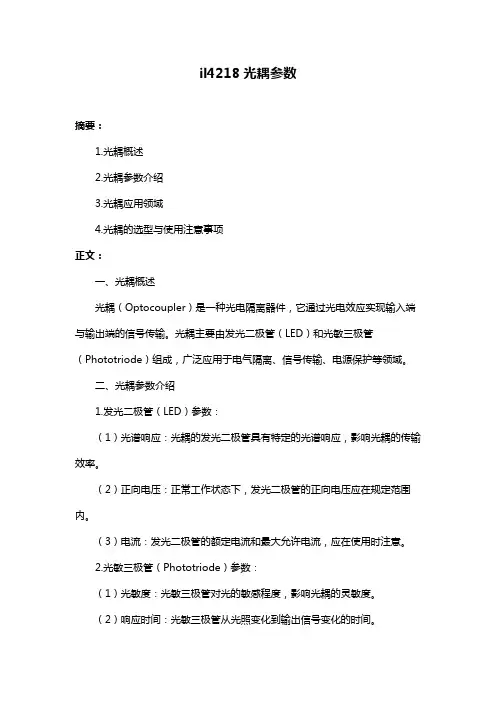

il4218光耦参数摘要：1.光耦概述2.光耦参数介绍3.光耦应用领域4.光耦的选型与使用注意事项正文：一、光耦概述光耦（Optocoupler）是一种光电隔离器件，它通过光电效应实现输入端与输出端的信号传输。

光耦主要由发光二极管（LED）和光敏三极管（Phototriode）组成，广泛应用于电气隔离、信号传输、电源保护等领域。

二、光耦参数介绍1.发光二极管（LED）参数：（1）光谱响应：光耦的发光二极管具有特定的光谱响应，影响光耦的传输效率。

（2）正向电压：正常工作状态下，发光二极管的正向电压应在规定范围内。

（3）电流：发光二极管的额定电流和最大允许电流，应在使用时注意。

2.光敏三极管（Phototriode）参数：（1）光敏度：光敏三极管对光的敏感程度，影响光耦的灵敏度。

（2）响应时间：光敏三极管从光照变化到输出信号变化的时间。

（3）截止电压：光敏三极管在无光照条件下，需要施加的电压使其截止。

三、光耦应用领域1.电气隔离：光耦广泛应用于电气隔离领域，如电源模块、通信模块等，实现输入输出信号的隔离。

2.信号传输：光耦在传感器、仪表等领域，用于传输微弱信号，提高系统稳定性。

3.保护电路：光耦可用于保护电路，如电机驱动、电源等，防止输入输出端的电压、电流冲击。

四、光耦的选型与使用注意事项1.选型时，根据实际应用场景和性能要求，选择合适的光耦型号。

2.使用时，注意发光二极管和光敏三极管的电压、电流参数，避免过载。

3.光耦在使用过程中，应保持良好的散热，以保证其稳定工作。

4.光耦在高速应用场景下，需要注意其响应时间，以满足系统要求。

总之，光耦作为一种重要的光电隔离器件，在电子电路设计中具有广泛的应用。

常用光耦简介及常见型号及参数Document number：PBGCG-0857-BTDO-0089-PTT1998【转】常用光耦简介及常见型号及参数2010-10-15 21:52转载自最终编辑常用光耦简介及常见型号光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦,常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

817c光耦参数摘要：1.光耦简介2.光耦参数概述3.常见光耦参数详解4.光耦选型与应用建议正文：光耦（Optocoupler）是一种光电隔离器件，广泛应用于电子设备间的信号传输、电源隔离和电平转换等场景。

光耦器件具有体积小、传输速率快、抗干扰能力强、可靠性高等特点。

在实际应用中，了解光耦的参数至关重要，有助于正确选型和优化系统性能。

一、光耦简介光耦主要由两部分组成：光电发射器和光电接收器。

当输入端（光电发射器）的输入电流发生变化时，通过光电效应，输出端（光电接收器）的电流也发生相应变化，实现输入输出信号的隔离传输。

二、光耦参数概述1.光耦电压：是指光耦能正常工作的电压范围。

在选型时，应根据实际应用场景选择合适的光耦电压。

2.光耦电流：是指光耦传输的最大电流。

通常情况下，光耦的电流与传输距离成正比。

在选型时，应根据实际传输需求选择合适的光耦电流。

3.光耦速度：是指光耦传输信号的速率。

光耦速度越高，传输延迟时间越短，但同时价格也越高。

在选型时，应根据实际应用场景和性能要求选择合适的光耦速度。

4.光耦隔离电阻：是指光耦输入端与输出端之间的电阻。

隔离电阻越小，光耦的抗干扰能力越强。

在选型时，应根据实际应用场景选择合适的隔离电阻。

5.光耦灵敏度：是指光耦输出电流与输入电流之间的比例关系。

光耦灵敏度越高，传输效率越高。

在选型时，应根据实际应用场景选择合适的光耦灵敏度。

三、常见光耦参数详解1.封装类型：光耦的封装类型包括DIP、SMD等多种形式。

不同封装类型的光耦在尺寸、引脚数量、抗干扰能力等方面有所不同。

在选型时，应根据实际应用场景选择合适的封装类型。

2.光敏元件材料：光耦的光敏元件材料主要有硅、锗等。

不同材料的光耦在灵敏度、响应速度、工作电压等方面有所不同。

在选型时，应根据实际应用场景选择合适的光敏元件材料。

3.发光二极管（LED）类型：发光二极管的类型包括红外、可见光等。

不同类型的发光二极管在光谱、亮度、传输距离等方面有所不同。

817c光耦参数【原创版】目录1.光耦的概述2.817c 光耦的参数介绍3.817c 光耦参数的影响因素4.如何选择合适的 817c 光耦参数5.817c 光耦参数的应用实例正文一、光耦的概述光耦，全称为光电耦合器，是一种电子器件，具有光电转换功能。

它由发光元件和光敏元件组成，可以将电信号转换为光信号，也可以将光信号转换为电信号。

光耦广泛应用于各种电子设备和系统中，如电源开关、信号传输、传感器等。

二、817c 光耦的参数介绍817c 光耦是一种常见的光耦型号，它的主要参数有：1.输入电流（If）：输入电流是指光耦的发光元件所需要的电流。

一般来说，输入电流越大，光耦的灵敏度就越高。

2.输出电流（Io）：输出电流是指光耦的光敏元件所能提供的最大电流。

输出电流越大，光耦的负载能力就越强。

3.传输速率（R）：传输速率是指光耦信号传输的速度，它决定了光耦的响应速度。

4.隔离电压（Vi）：隔离电压是指光耦在正常工作状态下，光敏元件与发光元件之间的电压差。

隔离电压越大，光耦的抗干扰能力就越强。

5.光敏电阻（R）：光敏电阻是指光耦在无光照条件下的电阻值。

光敏电阻越小，光耦的灵敏度就越高。

三、817c 光耦参数的影响因素817c 光耦的参数受到多种因素的影响，主要包括：1.材料：光耦的材料决定了其发光效率和光敏元件的灵敏度。

2.结构：光耦的结构决定了其光电转换效率和抗干扰能力。

3.工艺：光耦的工艺决定了其参数的一致性和稳定性。

四、如何选择合适的 817c 光耦参数选择 817c 光耦参数时，需要考虑以下几个因素：1.应用场景：根据不同的应用场景，选择合适的参数，如输入电流、输出电流等。

2.性能要求：根据系统的性能要求，选择合适的参数，如传输速率、隔离电压等。

3.成本预算：在满足性能要求的前提下，考虑成本预算，选择合适的参数。

五、817c 光耦参数的应用实例817c 光耦广泛应用于各种电子设备和系统中，如：1.电源开关：利用 817c 光耦的隔离功能，实现安全可靠的电源开关控制。

光耦参数详解
光耦是一种用于电气隔离的器件，其由光电耦合器和光电转换器组成。

光电耦合器包含一个发光二极管和一个光敏三极管，通过发光二极管产生光信号并通过光敏三极管接收光信号，从而实现电信号与光信号的转换。

在应用中，光耦可以实现电路的隔离，提高电路的稳定性和可靠性。

光耦参数主要包括输入参数和输出参数。

输入参数包括输入光电流、输入光功率和输入电流。

输入光电流是指输入到光电耦合器的光信号所产生的电流，通常以毫安（mA）为单位。

输入光功率是指光耦合器所接收到的光信号的强度，通常以瓦（W）为单位。

输入电流是指光电耦合器所需要的电流，它取决于发光二极管的工作特性。

输出参数包括输出光功率、输出电流和输出电压。

输出光功率是指光敏三极管产生的光信号的强度，通常以瓦（W）为单位。

输出电流是指光敏三极管所产生的电流，通常以毫安（mA）为单位。

输出电压是指光敏三极管所产生的电压，通常以伏特（V）为单位。

此外，光耦还有一些其他的参数，如耦合系数、响应时间和传输带宽。

耦合系数是指输入光功率和输出光功率之间的比例关系，它反映了光耦合器的效率。

响应时间是指光电耦合器从接收到输入光信号到产生输出电流的时间，通常以纳秒（ns）为单位。

传输带宽是指光耦合器能够传输的最高频率信号的范围，通常以赫兹（Hz）为单位。

总之，光耦的参数能够描述其输入输出特性、工作特性和性能指标，对于选择和设计电路具有重要的参考价值。

光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

光电晶体管集电极电流与VCE有关，即集电极和发射极之间的电压。

常见光耦型号及使用注意事项发布：电子diy来源：网络发布时间：2013-09-0522:28:19标签：光耦型号使用成本：0元人气：538器件：4N254N264N354N36难度：1得分：263分光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦4n25常用的线性光耦是PC817A—C系列。

PC817非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD 等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111TLP521等常用的六脚线性光耦有：TLP632TLP532PC614 PC714PS2031等。

常用的4N254N264N354N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比(CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。
