(完整版)数字电路基础考试题(附参考答案)

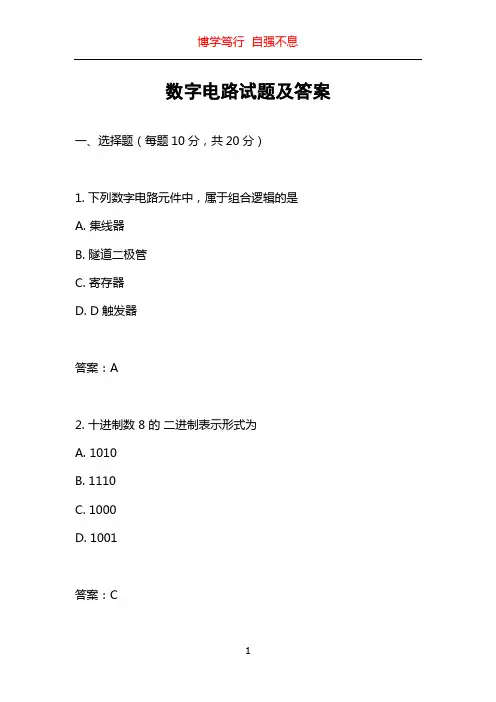

数字电路试题及答案一、选择题（每题10分，共20分）1. 下列数字电路元件中，属于组合逻辑的是A. 集线器B. 隧道二极管C. 寄存器D. D触发器答案：A2. 十进制数 8 的二进制表示形式为A. 1010B. 1110C. 1000D. 1001答案：C3. 十六进制数 B 的二进制表示形式为A. 1010B. 1101C. 1111D. 1011答案：D4. 以下哪个逻辑门的输出是其他逻辑门输出的非A. 与门B. 或门C. 非门D. 异或门答案：C二、填空题（每题10分，共20分）1. 使用 2 输入 AND 门，将 A 和 B 两个开关输入，如果 A 和 B 均为高电平时，输出为________答案：高电平2. 使用 2 输入 OR 门，将 A 和 B 两个开关输入，如果 A 和 B 中有一个或两个为高电平时，输出为________答案：高电平3. 使用 2 输入 XOR 门，将 A 和 B 两个开关输入，如果 A 和 B 中只有一个为高电平时，输出为________答案：高电平4. 使用 2 输入 NAND 门时，输出为低电平的条件是________答案：A 和 B 均为高电平三、简答题（每题20分，共40分）1. 请简述组合逻辑和时序逻辑的区别。

答案：组合逻辑是指电路的输出仅由当前时刻的输入确定，与之前的输入无关。

组合逻辑电路的输出仅取决于输入信号的组合，对于相同的输入，始终保持相同的输出。

而时序逻辑是指电路的输出除了与当前输入有关外，还与之前的输入和输出有关。

时序逻辑电路的输出不仅取决于输入信号的组合，还受到电路之前状态的影响。

2. 请简述二进制和十六进制之间的转换原理。

答案：二进制是一种基于2的数制，只有两个数位 0 和 1。

而十六进制是一种基于16的数制，包含了 0 到 9 的数字和 A 到 F 的六个字母。

进行二进制到十六进制的转换时，将二进制数按照每四位分组，然后将每个四位二进制数转换为相应的十六进制数，最终得到的十六进制数就是对应的表示。

数电考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是数字电路的特点？A. 高速度B. 低功耗C. 高成本D. 可靠性高答案：C3. 一个D触发器具有几个输入端？A. 1B. 2C. 3D. 4答案：B4. 一个完整的数字系统通常包括哪些部分？A. 输入、处理、存储B. 输入、处理、输出C. 输入、存储、输出D. 存储、处理、输出答案：B5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出在输入改变后立即改变C. 有记忆功能D. 结构简单答案：C6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 255D. 1023答案：B7. 在数字电路中，逻辑门的输入端可以连接多少个其他逻辑门的输出端？A. 1个B. 2个C. 3个D. 无限制答案：D8. 一个简单的数字钟电路至少需要几个计数器？A. 1B. 2C. 3D. 4答案：B9. 逻辑门的输出电压通常分为哪两个电平？A. 高电平、低电平B. 正电平、负电平C. 直流电平、交流电平D. 标准电平、非标准电平答案：A10. 下列哪个是数字电路设计中常用的仿真软件？A. MATLABB. AutoCADC. PhotoshopD. SolidWorks答案：A二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑关系包括______、______和非逻辑。

答案：与逻辑，或逻辑2. 一个3-8译码器有______个输入端，______个输出端。

答案：3，83. 在数字电路中，常用的计数器类型包括二进制计数器、______计数器和______计数器。

答案：十进制，BCD4. 一个8位寄存器可以存储______位二进制数。

答案：85. 触发器的两个稳定状态是______和______。

答案：0，1三、简答题（每题10分，共30分）1. 请简述数字电路与模拟电路的主要区别。

第一章数字电路基础第一部分基础知识一、选择题1.以下代码中为无权码的为。

A. 8421BCD码B. 5421BCD码C.余三码D.格雷码2.以下代码中为恒权码的为。

A .8421BCD码B. 5421BCD码C.余三码D.格雷码3. 一位十六进制数可以用位二进制数来表示。

A. 1B.2C. 4D.164.十进制数25用8421BCD码表示为。

A .10 101B .0010 0101 C. 100101 D .101015.在一个8位的存储单元中，能够存储的最大无符号整数是。

A. (256) 10B. (127) 10C. (FF) 16D. (255) 106.与十进制数(53.5) 10等值的数或代码为。

A.(0101 0011. 0101)8421BCDB.(35. 8)16C.(110101. 1)2D.(65. 4)87.矩形脉冲信号的参数有。

A.周期B.占空比C.脉宽D.扫描期8.与八进制数(47. 3) 8等值的数为：A. (100111 . 011 )2B. (27. 6)16C. (27. 3 )16D. (1 00111 . 11 )29. 常用的BCD码有。

A.奇偶校验码B.格雷码C. 8421码D.余三码10 .与模拟电路相比，数字电路主要的优点有。

A.容易设计B.通用性强C.保密性好D.抗干扰能力强二、判断题(正确打，，错误的打X)1.方波的占空比为0. 5。

()2. 8421 码1001 比0001 大。

( )3.数字电路中用“ 1”和“ 0”分别表示两种状态，二者无大小之分。

()4.格雷码具有任何相邻码只有一位码元不同的特性。

()5.八进制数(18) 8比十进制数(18) 10小。

()6.当传送十进制数5时，在8421奇校验码的校验位上值应为1。

( )7.在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。

()8.占空比的公式为：q = t w / T,则周期T越大占空比q越小。

数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。

7. 一个4位二进制计数器可以计数的最大数值是________。

8. 一个D触发器的两个主要输入端是________和________。

9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。

10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。

三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。

12. 解释什么是时钟信号，并说明它在数字电路中的作用。

四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。

14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。

答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电子技术-考试复习题一、单项选择题1．(195)H表示（ D ）。

(a) 二进制数(b) 十进制数(c)八进制数(d) 十六进制数2.在TTL 门电路中，能实现“线与”的门电路是（ B ）(a)与非门(b) 集电极开路门(c) 或非门(d) 或非门3.用不同数制的数字来表示2007，位数11.十进制数24 转换为二进制数，结果为。

（a）10100 （b）10010 （c）01100 （d）1100012．(a) 13．(c) 14．(c) 15．(d)最少的是。

(a)十六进制数(b) 十进制数(c) 八进制数(d) 二进制数4．十进制数36 转换为十六进制数，结果12．( )D，。

(275)O=为。

（a）275 (b) 629 (c) （a）26 （b）24（c）2750 (d) 220022 （d）20 13．三态门的第三态是。

5．8421BCD 码10000111 表示的十进制数是。

（a）131 （b）103 （c）87 （d）136.A/D 转换输出的二进制代码位数越多，其转换精度（）(a)越高(b) 越低(c)不变(d) 无法确定7.下列逻辑表示式正确的是（）（a）低电平（b）高电平（c）高阻（d）任意电平14.具有8 个触发器的二进制异步计数器最多可能有种状态。

（a）8 （b）128 （c）256 （d）51215.“或非”逻辑运算结果为“0”的条件是该或项的变量。

（a）全部输入“0”（b）全部输入“1”(a) A +B +AB = 1 (b)（c）任一个输入“0”（d）A +AB =A +B(c) AB +AB =AB +AB AB =A +B (d)任一个输入“1”16.当TTL 门电路输入端对地接电阻R=10k Ω时，相当于此端。

8.下列电路中，属于时序逻辑电路的是( ).(a)数据选择器(b) 编码器(c) 计数器(d) 译码器9.由8 位寄存器组成的扭环移位寄存器可以构成进制计数器。

数字电子技术基础知识单选题100道(含答案)一、数字逻辑基础1. 以下不属于数字信号特点的是（）。

A. 时间上离散B. 数值上离散C. 抗干扰能力强D. 信号幅度连续答案：D。

数字信号在时间和数值上都是离散的，且抗干扰能力强，而模拟信号幅度是连续的。

2. 十进制数15 对应的二进制数是（）。

A. 1111B. 1101C. 1011D. 1001答案：A。

15=8+4+2+1，对应的二进制为1111。

3. 二进制数1010 对应的十进制数是（）。

A. 8B. 9C. 10D. 11答案：C。

1010=2³+2¹=8+2=10。

4. 8421BCD 码1001 表示的十进制数是（）。

A. 9B. 11C. 13D. 15答案：A。

8421BCD 码中1001 对应9。

5. 逻辑函数的最小项之和表达式是（）。

A. 唯一的B. 不唯一的C. 有时唯一有时不唯一D. 不确定答案：A。

逻辑函数的最小项之和表达式是唯一的。

二、逻辑门电路6. 以下不属于基本逻辑门的是（）。

A. 与门B. 或门C. 非门D. 与非门答案：D。

与非门是由与门和非门组合而成，不属于基本逻辑门。

7. 三输入端与门的输出为0，当且仅当（）。

A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：A。

与门只有当所有输入都为1 时输出才为1，否则输出为0。

8. 三输入端或门的输出为1，当且仅当（）。

A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：D。

或门只要有一个输入为1 时输出就为1。

9. 非门的逻辑功能是（）。

A. 有0 出1，有1 出0B. 全0 出1，全1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。

非门对输入信号取反。

10. 与非门的逻辑功能是（）。

A. 有0 出1，全1 出0B. 全0 出1，有1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。

数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。

2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。

3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。

4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。

5. 一个3线到8线解码器可以产生__8__个输出。

数字电路试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 浮空D. 不确定答案：B3. 触发器的两个稳定状态是：A. 0和1B. 正和负C. 高和低D. 真和假答案：A4. 下列哪个不是数字电路的优点？A. 高速度B. 高稳定性C. 低功耗D. 易于集成答案：C5. 以下哪个是组合逻辑电路的特点？A. 输出状态只与当前输入有关B. 具有记忆功能C. 输出状态与过去输入有关D. 以上都不是答案：A6. 一个D触发器的Q端在时钟信号上升沿触发时，其输出将：A. 保持不变B. 变为0C. 变为1D. 翻转答案：D7. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D8. 以下哪个是数字电路设计中的同步设计？A. 所有信号在同一个时钟信号下操作B. 信号在不同的时钟信号下操作C. 信号没有时钟信号D. 以上都不是答案：A9. 一个4位二进制计数器，其计数范围是：A. 0到3B. 0到7C. 0到15D. 1到4答案：C10. 在数字电路中，布尔代数的基本原理不包括：A. 幂等律B. 互补律C. 反演律D. 欧拉定律答案：D二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的主要区别。

答：数字电路主要处理离散的数字信号，使用二进制数字表示信息，具有较高的抗干扰能力，易于实现大规模集成。

而模拟电路处理连续变化的模拟信号，使用电压或电流的连续变化来表示信息，通常需要较高的精度和稳定性。

2. 解释什么是时序逻辑电路，并给出一个例子。

答：时序逻辑电路是一种数字电路，其输出不仅依赖于当前的输入，还依赖于电路的历史状态。

这种电路通常包含存储元件，如触发器或寄存器。

一个常见的例子是计数器，它可以按照时钟信号的上升或下降沿进行计数。

数字电子技术-考试复习题一、单项选择题 1. （195）H 表示（ D ） 0 （a ）二进制数 （b ）十进制数 I 八进制数 （d ）十六进制数 2. 在TTL 门电路中，能实现“线与”的 门电路是（ B ） （a ）与非门 （b ）集电极开路门 （c ）或非门 （d ）或非门 3. 用不同数制的数字来表示2007,位数 最少的是 _______ 0 （a ）十六进制数 (c) 为 ____ 0(a) 1010001100 (d) 12. (a) 15. (d)12(b) 10010 1100013. (C)(275)O(c) (c )（b ）十进制数 （c ）八进制数 （d ）二进制数 4. 十进制数36转换为十六进制数， 为 _______ 。

（a ） 26 22 （d ） 20(b) 24)D , 结果 (c)(a) 275(d) 2200 (b) 629(c)275013. 三态门的第三态是（a ）低电平 （b ）咼电平（c ）咼阻（d ）任意电平14. 具有8个触发器的二进制异步计数器(a) 131 ( b) 103最多可能有 种状态。

(c) 87 (d) 13(a) 8 (b) 128 (c) 256 6. A/D 转换输出的二进制代码位数越多， (d) 512其转换精度（ ）15.“或非” 逻辑运算结果为“ 0”的条件 （a ） 越高 （b ）越低 (c) 是该或项的变量 。

不变 （d ）无法确定(a) 全部输入“0” (b) 全7.下列逻辑表示式正确的是（ ) 部输入“1”(a) A B AB 1 (b) (c) 任一个输入“0” (d) 任A AB A B一个输入“ T(d ) (c) AB AB AB AB 5. 8421BCD 码10000111表示的十进制 数是 。

AB A B 8. 下列电路中，属于时序逻辑电路的是 （）. （a ） 数据选择器 （b ）编码器（c ） 计数器 （d ）译码器 9. 由8位寄存器组成的扭环移位寄存器 可以构成 .进制计数器。

数电考试题及答案一、选择题（每题1分，共10分）1. 数字电路中最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点？（）A. 抗干扰能力强B. 功耗低C. 体积小D. 工作速度慢3. 一个二进制数1011转换为十进制数是（）。

A. 10B. 11C. 13D. 154. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 放大门5. 触发器的主要用途是（）。

A. 放大信号B. 存储信息C. 转换信号D. 滤波6. 一个完整的数字系统包括（）。

A. 逻辑电路B. 电源C. 输入设备D. 所有选项7. 以下哪个不是数字电路的分类？（）A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 存储电路8. 一个4位二进制计数器最多可以计数到（）。

A. 8B. 16C. 32D. 649. 以下哪个是数字电路的优点？（）A. 易受干扰B. 集成度高C. 功耗大D. 灵活性差10. 一个简单的数字钟至少需要多少个触发器？（）A. 1B. 2C. 4D. 6二、填空题（每空1分，共10分）1. 数字电路中，最基本的逻辑运算包括________、________和________。

2. 一个二进制数1101转换为十进制数是________。

3. 触发器的两个稳定状态是________和________。

4. 一个数字电路系统由________、________和________组成。

5. 一个4位二进制计数器的计数范围是________到________。

三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

2. 解释什么是组合逻辑电路和时序逻辑电路。

3. 描述数字电路中的触发器是如何工作的。

4. 什么是数字电路的抗干扰能力？四、计算题（每题10分，共20分）1. 给定一个二进制数101101，转换为十进制数是多少？2. 如果一个数字钟使用4位二进制计数器，计算它的计数周期是多少秒？（假设时钟频率为1Hz）五、综合题（每题15分，共30分）1. 设计一个简单的数字电路，实现两个输入信号A和B的异或逻辑功能。

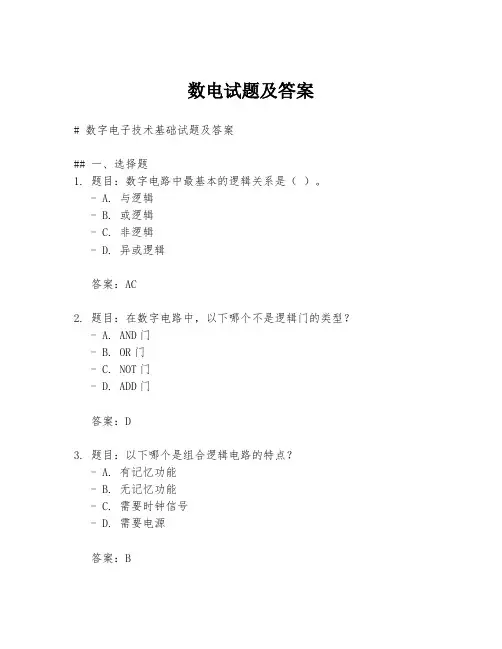

数电试题及答案# 数字电子技术基础试题及答案## 一、选择题1. 题目：数字电路中最基本的逻辑关系是（）。

- A. 与逻辑- B. 或逻辑- C. 非逻辑- D. 异或逻辑答案：AC2. 题目：在数字电路中，以下哪个不是逻辑门的类型？ - A. AND门- B. OR门- C. NOT门- D. ADD门答案：D3. 题目：以下哪个是组合逻辑电路的特点？- A. 有记忆功能- B. 无记忆功能- C. 需要时钟信号- D. 需要电源答案：B## 二、填空题1. 题目：在数字电路中，一个基本的逻辑门至少需要____个输入端。

答案：22. 题目：触发器是一种具有______功能的逻辑电路。

答案：记忆3. 题目：在数字电路设计中，使用______可以减少噪声对电路的影响。

答案：滤波器## 三、简答题1. 题目：请简述什么是二进制数，并给出一个二进制数到十进制数的转换例子。

答案：二进制数是一种数制系统，它只使用两个数字：0和1。

在二进制数中，每一位的权重是2的幂次方，从右到左依次增加。

例如，二进制数1011转换为十进制数的过程如下：- 1 * 2^3 = 8- 0 * 2^2 = 0- 1 * 2^1 = 2- 1 * 2^0 = 1- 8 + 0 + 2 + 1 = 112. 题目：解释什么是同步时序逻辑电路，并简述其特点。

答案：同步时序逻辑电路是一种在统一时钟信号控制下工作的数字电路。

其特点是电路的状态转换完全依赖于时钟信号的上升沿或下降沿，这保证了电路的同步操作，减少了由于时钟偏差引起的不确定性。

## 四、计算题1. 题目：给定一个逻辑表达式 Y = A'B + AB'，求当 A = 1, B = 0时，Y 的值。

答案：首先，根据给定的 A 和 B 的值，我们可以计算 A' 和 B'： - A' = NOT A = NOT 1 = 0- B' = NOT B = NOT 0 = 1然后，将这些值代入逻辑表达式 Y：- Y = A'B + AB' = 0 * 0 + 1 * 1 = 0 + 1 = 1## 五、应用题1. 题目：设计一个简单的数字电路，实现一个四人投票系统，其中每个人可以投赞成票（1）或反对票（0）。

《数字电路》试卷三一、填空题（30分每空2分）1．二极管内含PN结，PN结在导电性能上最大特点是____________________________________________________.2．TTL电路和CMOS电路相比较明显的特点是，工作速度上___________________________________________________，功耗上_________________________________________。

3．A/D转换是将模拟信号转换为数字信号，转换过程有_____________,_______________,_________________,__________.4．要表达一个逻辑函数通常有_______________，_____________,________________，__________,_______________等常见的方法。

5．组合逻辑电路中容易产生竞争冒险，消除竞争冒险的方法有_________________，___________________,___________________。

二.画图题（10分）1.画出如图所示理想二极管电路的输出电压波形（4分）u i 10V0 t0 t0 t2.画出如图所示施密特电路的对应输出波形（6分）u iu i 施密特 u o tu o 三.计算题（10分）V T-V T+1.将下列各数转换为二进制数（48）10=（）2 , （79）10=（）2（102）10=（）22.将下列各数转换为十进制数（11011001）2=（）10，（1011011）2=（）10四．化间下列函数（15分）1.Y=AB+ABD+A C+BC2.Y（A,B,C,D）=∑m(2,3,6,7,14,15,11,10)+∑d(0,1)3.Y=(A+B+C)(A+B+C)+C五．设计分析题（35分）1．分析下面电路的逻辑功。

陕西理工学院成教学生考试试卷姓名： 年级： 专业： 科目： 数字电路 学历层次：题号 一 二 三 四 五 总分 得分考试日期 年 月 日 阅卷人一、填空：（２５分）１、（10110）2=( )10=( )16( 28 )10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4 RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______. 7、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、化简(20分)１、公式化简（１） Ｙ＝ABC ABC BC BC A ++++（２）Y ABC A B C =+++2、用卡诺图法化简下列逻辑函数（1）Y BCD BC ACD ABD =+++——下 ——————————装 —————————— 订 —————————— 线 ———————————（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d Y =∑+∑三、设下列各触发器初始状态为0，试画出在CP 作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器。

（15分）五、试分析如图电路的逻辑功能,设各触发器的初始状态为0。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CP A B C D Cr Q A 、Q B 、Q C 、Q A 、B 、C 、D ：数P 、T ：计数选通端r C ：异步复位端CP ：时钟控制输入D L ：同步并置数C ：位输出端；《数字电路》试卷参考答案一、填空：1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

《数字电路基础》期末考试试卷附答案一、选择题（3分×10＝30分）1．数字信号的特点是（ ）A ．在时间上和幅值上都是连续的B ．在时间上是离散的，在幅值上是连续的C ．在时间上是连续的，在幅值上是离散的D ．在时间上和幅值上都是不连续的2．将十六进制数(FD)16转换为二进制数的结果是（ ）A ．(11011111)2B ．(11111101)2C ．(11111011)2D ．(11111100)23．-0101的原码、反码和补码分别为( )A ．10101，11010，11011B ．00101，11010，11011C ．10101，11010，11010D ．00101，01010，110114．逻辑函数式C AB AB )('+化简后的最简与或表达式为（ ）A ．BC A +B ．AC ．C AB +')(D ．C AB +5．逻辑函数)()(''+'+=E D C B A F 的反函数为 ( )A ． ))(('+''+E D CB A B ． ))(('''+E DC B AC ． ))((''+'+'ED C B A D ． ))(('''+'E D C B A6．为实现将JK 触发器转换为D 触发器，应使（ ）。

A ． D K D J '==,B ． D K D J ='=,C ．D K J == D ．D K J '==7．一个4位移位寄存器原来的状态为0000，如果串行输入始终为1，则经过4个移位脉冲后寄存器的内容为（ ）。

A ． 0001B ． 0111C ． 1110D ． 11118．石英晶体振荡器的主要优点是( )A ．电路简单B ．频率稳定度高C ．振荡频率高D ．振荡频率低9．可以用来自动产生矩形波信号的是( )A. 施密特触发器B. T 触发器C. 单稳态触发器D. 多谐振荡器10．与非门．．．构成的SR 锁存器，使输出为“0”态的D S '、D R '端输入为：( ) A ．0='='D DR S B ．0='D S ，1='D R C ．1='D S ，0='D R D ．1='='D D R S二、填空题（2分×15＝30分）1、 JK 触发器的特性方程为 。

数字电子技术基础试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 同或、异或、非2. 一个二进制数1011转换为十进制数是多少？A. 9B. 10C. 11D. 123. 下列哪个不是数字电路的特点？A. 速度快B. 稳定性好C. 可编程D. 体积大4. 逻辑门电路中的“与门”（AND gate）的输出为高电平的条件是什么？A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平5. 触发器的主要用途是什么？B. 进行算术运算C. 进行逻辑判断D. 放大信号6. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 没有记忆功能C. 需要时钟信号D. 可以进行数据存储7. 一个完整的数字系统通常包括哪些部分？A. 微处理器、存储器、输入/输出接口B. 微处理器、电源、输入/输出接口C. 存储器、电源、输入/输出接口D. 微处理器、存储器、显示器8. 以下哪个是数字电路中的计数器的功能？A. 计数B. 分频C. 放大D. 编码9. 一个数字电路设计中，若要实现一个逻辑表达式 A'BC + AB'C'，应该使用哪种逻辑门？A. 与门B. 或门C. 非门D. 异或门10. 以下哪个是数字电路中的寄存器的功能？B. 进行算术运算C. 进行逻辑判断D. 放大信号二、填空题（每题2分，共20分）11. 数字电路中最基本的逻辑关系包括________、________和________。

12. 一个二进制数1101转换为十进制数是________。

13. 数字电路与模拟电路相比，具有________、________和________等优点。

14. 在数字电路中，若要实现一个逻辑表达式 A + B，应该使用________门。

15. 触发器是一种________电路，用于存储________。

《数字电子技术基础》试卷一一填空题(22分每空2分)1、A 0 , A 1 ________ 。

2、JK触发器的特性方程为：。

3、单稳态触发器中，两个状态一个为态，另一个为态.多谐振荡器两个状态都为态，施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关，而与无关。

5、某数/模转换器的输入为8位二进制数字信号(D7~D0)，输出为0〜25.5V的模拟电压。

若数字信号的最低位是“1其余各位是“0”则输出的模拟电压为。

6、一个四选一数据选择器，其地址输入端有个。

二、化简题(15分每小题5分)用卡诺图化简逻辑函数，必须在卡诺图上画岀卡诺圈1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15)2) L(A, B,C,D) m(0,13,14,15) d(1,2,3,9,10,11)利用代数法化简逻辑函数，必须写岀化简过程3)F(A,B,C) AB ABC A(B AB)三、画图题(10分每题5分)据输入波形画输岀波形或状态端波形(触发器的初始状态为0)1、AJLBB丁L2、rLrmrLHT1 ~h 1< [i ~~i~■四、分析题(17分)1、分析下图，并写岀输岀逻辑关系表达式，要有分析过程(2、电路如图所示，分析该电路，画出完全的时序图，并说明电五、设计题（28分）1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列岀控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。

（8分）六、分析画图题（8分）画岀下图所示电路在V作用下，输岀电压的波形和电压传输特性74LS138功能表如下:2 / 26（勿74LS161功能表 清零 预置 使能 时钟 预置数据输入 输出 RD LDEP ETCPD C B AQ D Q C Q B Q A L XX X X XXXXL L L L H L X XT D C B AD C B A H H LXX XXXX 保 持 HH X LX XXXX 保 持 HHH HTXXXX计 数《数字电子技术基础》试卷一答案一、 填空题（22分每空2分）n 1nn1、A ，A2、Q JQ KQ3、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、 化简题（15分 每小题5分）1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15) = A BDG1 G 2A G 2BC BAY 0Y 1Y 2Y 3Y 4Y 5Y 6Y 7 X H X X X XHHHHHHHHXX HX X XHHHHHHHHL XX XXXHHHHHHHHH L LL L L LHHHHHHHLL H HLHHHHHH H L LL H L HHLHHHHHLHHHHHLHHHHH L LH L L HHHHLHHH H L LH LH HHHHHLHH H L LH HLHHHHHHLHH L LH HHHHHHHHHLH L LH L L输 入输出2)L(A,B,C,D) m(0,13,14,15) d(1,2,3,9,10,11) AB AD AC3)F(A,B,C) AB ABC A(B AB) A B BC AB AB A B BC A 0 三、画图题（10分每题5分） 1、n2、 rA 1钉厂LTLrLTLRr 1 U1―r丁 H ： ■ ： um四、分析题（17分）1、（6 分） L A B2、（11 分） 五进制计数器12 34 5 67 8 9.JWWWWL五、设计题（28分） 1、(20 分) 1 ）根据题意，列岀真值表 由题意可知，令输入为 A 、B 、C 表示三台设备的工作情况,A B C R Y G 0 0 01 1 0 00 10 1 0 0 1 0 0 1 0 0 1 1 1 0 0 1 0 0 0 1 0 1 0 1 1 0 0 11 0 1 0 0 11 10 0 1“1”表示正常，“0”表示不正常，令输岀为 R ，Y ，G 表示红、黄、绿二个批示灯的状态，“1”表示亮，“0”表示灭。

试题库及答案试卷一一．基本概念题（一）填空题（共19分，每空1分）1．按逻辑功能的不同特点，数字电路可分为和两大类。

2．在逻辑电路中，三极管通常工作在和状态。

3．（406）10=（）8421BCD4．一位数值比较器的逻辑功能是对输入的数据进行比较，它有、、三个输出端。

5．TTL集成JK触发器正常工作时，其d R和d S端应接电平。

6．单稳态触发器有两个工作状态和，其中是暂时的。

7．一般ADC的转换过程由、、和4个步骤来完成。

8．存储器的存储容量是指。

某一存储器的地址线为A14～A0，数据线为D3～D0，其存储容量是。

（二）判断题（共16分，每题2分）1．TTL或非门多余输入端可以接高电平。

（）2．寄存器属于组合逻辑电路。

（）3．555定时器可以构成多谐振荡器、单稳态触发器、施密特触发器。

（）4．石英晶体振荡器的振荡频率取决于石英晶体的固有频率。

（ ）5．PLA 的与阵列和或阵列均可编程。

（ ）6．八路数据分配器的地址输入（选择控制）端有8个。

（ ）7．关门电平U OFF 是允许的最大输入高电平。

（ ）8．最常见的单片集成DAC 属于倒T 型电阻网络DAC 。

（ ）（三） 选择题（共16分，每题2分）1．离散的，不连续的信号，称为（ ）。

A ．模拟信号 B.数字信号2．组合逻辑电路通常由（ ）组合而成。

A ．门电路 B.触发器 C.计数器3．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ ）。

A ．111 B.010 C.000 D.1014．十六路数据选择器的地址输入（选择控制）端有（ ）个。

A ．16 B.2 C.4 D.85．一位8421BCD 码译码器的数据输入线与译码输出线的组合是（ ）。

A ．4:6 B.1:10 C.4:10 D.2:46．常用的数字万用表中的A/D 转换器是（ ）。

A ．逐次逼近型ADC B.双积分ADC C.并联比较型ADC7．ROM 属于（ ）。

数字电路试题及答案一、单项选择题（每题2分，共10分）1. 在数字电路中，最基本的逻辑门是：A. 与门B. 或门C. 非门D. 异或门答案：C2. 以下哪个不是数字电路的特点？A. 离散性B. 线性C. 确定性D. 可预测性答案：B3. 一个D触发器的输入端是：A. SB. RC. DD. Q答案：C4. 在TTL逻辑门中，高电平的最小值是：A. 0.8VB. 2.0VC. 3.5VD. 5.0V答案：A5. 以下哪个是组合逻辑电路？A. 计数器B. 寄存器C. 译码器D. 触发器答案：C二、填空题（每题2分，共10分）1. 一个标准的二进制数由______和______组成。

答案：0，12. 一个完整的触发器可以存储______位二进制信息。

答案：13. 一个4位二进制计数器可以计数到______。

答案：154. 一个8x3的译码器可以产生______个输出。

答案：85. 在数字电路中，______是最小的可识别信号单位。

答案：位三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。

答案：数字电路处理的是离散信号，具有确定性，而模拟电路处理的是连续信号，具有不确定性。

2. 解释什么是上升沿触发。

答案：上升沿触发是指在时钟信号的上升沿（从低电平变为高电平）时，触发器会根据输入信号更新其状态。

3. 什么是同步电路和异步电路？答案：同步电路是指电路中的各个部分都由同一个时钟信号控制，而异步电路则没有统一的时钟信号，各个部分可以独立工作。

4. 描述一个典型的数字电路设计流程。

答案：数字电路设计流程通常包括需求分析、逻辑设计、电路设计、仿真测试、PCB布局布线、调试和验证。

四、计算题（每题10分，共20分）1. 给定一个逻辑表达式：Y = AB + A'C，请计算当A=0, B=1, C=0时，Y的值。

答案：Y = 0*1 + 0'*0 = 0 + 1 = 12. 一个4位二进制计数器，初始状态为0000，每次计数加1，求经过5次计数后的状态。

数字电路基础知识（附答案）数字电路基础知识⼀、填空题1、模拟信号是在时间上和数值上都是变化的信号。

2、脉冲信号则是指极短时间内的电信号。

3、⼴义地凡是⾮正弦规律变化的，带有突变特点的电信号均称脉冲。

4、数字信号是指在时间和数值上都是离散的信号，是脉冲信号的⼀种。

5、常见的脉冲波形有，矩形波、锯齿波、三⾓波、尖脉冲、阶梯波。

6、⼀个脉冲的参数主要有 Vm 、tr 、 Tf 、T P 、T 等。

7、数字电路研究的对象是电路的输出与输⼊之间的逻辑关系。

8、电容器两端的电压不能突变，即外加电压突变瞬间，电容器相当于短路。

9、电容充放电结束时，流过电容的电流为0，电容相当于开路。

10、通常规定，RC 充放电，当t = (3-5)τ时，即认为充放电过程结束。

11、 RC 充放电过程的快慢取决于电路本⾝的时间常数，与其它因素⽆关。

12、 RC 充放电过程中，电压，电流均按指数规律变化。

13、理想⼆极管正向导通时，其端电压为0,相当于开关的闭合。

14、在脉冲与数字电路中，三极管主要⼯作在截⽌区和饱和区。

15、三极管输出响应输⼊的变化需要⼀定的时间，时间越短，开关特性越好。

16、选择题1 若逻辑表达式F A B =+，则下列表达式中与F 相同的是（ A ）A 、F AB = B 、F AB =C 、F A B =+2 若⼀个逻辑函数由三个变量组成，则最⼩项共有（ C ）个。

A 、3B 、4C 、83 图9-1所⽰是三个变量的卡诺图，则最简的“与或式”表达式为（A ）A 、AB AC BC ++B 、AB BC AC ++C 、AB BC AC ++4 下列各式中哪个是三变量A 、B 、C 的最⼩项（ C ）A 、ABC ++ B 、A BC + C 、ABC5、模拟电路与脉冲电路的不同在于( B )。

A 、模拟电路的晶体管多⼯作在开关状态，脉冲电路的晶体管多⼯作在放⼤状态。

B 、模拟电路的晶体管多⼯作在放⼤状态，脉冲电路的晶体管多⼯作在开关状态。
