水库工程项目划分此项目划分适用于小(一)型水库工程,特别是有渠道/溢洪道/拦河坝工程的项目,是经质量监督站审批同意的,可以供从事水利工程监理的同行们借鉴、参考。
附件2拦河坝及输水涵洞附件2此项目划分适用于小(一)型水库工程,特别是有渠道/溢洪道/拦河坝工程的项目,是经质量监督站审批同意的,可以供从事水利工程监理的同行们借鉴、参考。
附件27.11表7.12参照表表7.16表7.16参照表表7.16表7.16表7.16表7.16参照表表1.5表7.16表1.5参照表参照表参照表说明坝体风化料填筑LHB-04高程1315.10m以下上游(0-107.00~0+508.78)段砂垫层上游(0-107.00~0+508.78)段碎石垫层上游坝面护坡按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分按照初设图划分LHB-05上游(0-107.00~0+508.78)段预制块护坡LHB-05-13~18人行阶梯浆砌块石人行阶梯浆砌粗料石草皮护坡LHB-05-19LHB-05-20LHB-06-01~04LHB-06-05~06LHB-06-07~09LHB-07-01~04下游坝面护坡拦河坝及输水涵洞LHBLHB-06马道排水沟人行阶梯(0-107.00~0+508.78)浆砌块石(0-107.00~0+508.78)浆砌粗料石防浪墙LHB-07-05~08坝顶LHB-07(0-107.00~0+508.78)干砌块石垫层LHB-07-09~12(0-107.00~0+508.78)C15混凝土路面LHB-07-13~16(0-107.00~0+508.78)浆砌粗料石护肩LHB-07-17~20LHB-08-01LHB-08-02LHB-08-03LHB-08-04量水堰观测设施LHB-08浸润线测压管水位尺位移观测桩附件2此项目划分适用于小(一)型水库工程,特别是有渠道/溢洪道/拦河坝工程的项目,是经质量监督站审批同意的,可以供从事水利工程监理的同行们借鉴、参考。

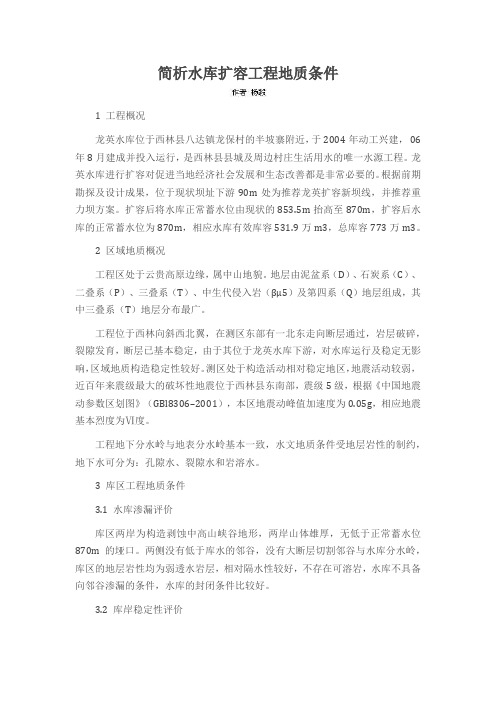

简析水库扩容工程地质条件1 工程概况龙英水库位于西林县八达镇龙保村的半坡寨附近，于2004年动工兴建，06年8月建成并投入运行，是西林县县城及周边村庄生活用水的唯一水源工程。
龙英水库进行扩容对促进当地经济社会发展和生态改善都是非常必要的。
根据前期勘探及设计成果，位于现状坝址下游90m处为推荐龙英扩容新坝线，并推荐重力坝方案。
扩容后将水库正常蓄水位由现状的853.5m抬高至870m，扩容后水库的正常蓄水位为870m，相应水库有效库容531.9万m3，总库容773万m3。
2 区域地质概况工程区处于云贵高原边缘，属中山地貌。
地层由泥盆系（D）、石炭系（C）、二叠系（P）、三叠系（T）、中生代侵入岩（βμ5）及第四系（Q）地层组成，其中三叠系（T）地层分布最广。
工程位于西林向斜西北翼，在测区东部有一北东走向断层通过，岩层破碎，裂隙发育，断层已基本稳定，由于其位于龙英水库下游，对水库运行及稳定无影响，区域地质构造稳定性较好。
测区处于构造活动相对稳定地区，地震活动较弱，近百年来震级最大的破坏性地震位于西林县东南部，震级5级，根据《中国地震动参数区划图》（GBl8306–2001），本区地震动峰值加速度为0.05g，相应地震基本烈度为Ⅵ度。
工程地下分水岭与地表分水岭基本一致，水文地质条件受地层岩性的制约，地下水可分为：孔隙水、裂隙水和岩溶水。
3 库区工程地质条件3.1 水库渗漏评价库区两岸为构造剥蚀中高山峡谷地形，两岸山体雄厚，无低于正常蓄水位870m的垭口。
两侧没有低于库水的邻谷，没有大断层切割邻谷与水库分水岭，库区的地层岩性均为弱透水岩层，相对隔水性较好，不存在可溶岩，水库不具备向邻谷渗漏的条件，水库的封闭条件比较好。
3.2 库岸稳定性评价水库正常蓄水位提高至870m后，原库区由于地下水位随正常蓄水位上升，导致岩土体饱和后强度下降，从而对库岸稳定产生影响。
库区岸坡岩体强度较高，岩质岸坡基本稳定，不会产生大规模的滑坡、塌方。
附件xxxxxx水库大坝枢纽工程单位、分部、单元工程项目划分情况说明一、工程概况1.1工程简介xxxxxx水库位于麻江县下司镇，地处长江水系清水江左岸支流老山河上，坝址以上集雨面积53.23km2。
xxxxxx水库是一座以城市供水、农田灌溉和农村人畜饮水的中型水利工程，水库总库容1391万m3，年供水量1577万m3。
1.2地理位置及对外交通xxxxxx水库位于麻江县东北部的下司镇，地处长江水系清水江左岸支流老山河上，坝址距下司镇约5.0km，距凯里市区约30km。
坝址附近城市由贵阳市起向东经麻江县，再经下司镇，最后至凯里市。
由贵阳至坝区工地公路总长约165km，其中贵阳～麻江县～下司镇为高速公路，长约161km；由麻将县到坝区工地公路总长约27km，其中麻将县到下司镇有凯麻高速和320国道连通，长约22km，下司镇～xxxxxx水库坝址处长约5.0km，需新建约1.4km进场公路；由凯里市到坝区工地公路总长约25km，其中凯里市～下司镇有国道320连接，长约20km。
因此本工程对外交通以麻江县为集散地，对外交通以公路为主，主要设备及建筑材料可采用公路运输，对外交通运输较为方便。
1.3工程概况水库大坝采用钢筋混凝土面板堆石坝，坝址轴线位于老山河峡谷型河道段出口处，距xxxxxx村约0.9km，坝轴线走向N45.81°E，坝顶高程678m，坝高65.6m，坝顶宽6m，坝底宽度195m，坝顶上游设“L”型混凝土防浪墙，墙顶高程679.2m，坝顶长192.33m(不包括右岸溢洪道)。
溢洪道采用开敞式岸边溢洪道，布置于大坝右岸，由过渡段、进U型槽段、控制段、陡坡段和下游河道护底段组成，全长共228.919m，其中控制段长20m，过水净宽16m，分为两孔，堰型为b型驼峰堰，堰顶高程为671.5m；两溢流孔各布置一扇弧形工作闸门，尺寸为8m×5m。
引水隧洞采用龙抬头的型式与施工导流洞结合布置，其中与导流洞结合部分根据施工期导流要求，隧洞直径采用3m，隧洞长243.17m；导流隧洞非洞身结合段全长59.214，引水隧洞引水隧洞水平段及龙抬头部分隧洞长38.619m，水平段洞径采用2m，龙抬头段洞径采用2m～3m顺接至导流洞。
工 程 项 目 划 分 表工程项目名称：木兰县东风水库除险加固工程 填表日期：2012 年 4 月 13 日 № 1项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：工 程 项 目 划 分 表工程项目名称：木兰县东风水库除险加固工程 填表日期：2012 年 4 月 13 日 № 2项目法人负责人： 总监理工程师： 设计代表： 施工单位负责人：黑龙江省水利工程质量监督中心站制工 程 项 目 划 分 表工程项目名称：木兰县东风水库除险加固工程 填表日期：2012 年 4 月 13 日 № 3项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：工 程 项 目 划 分 表工程项目名称：木兰县东风水库除险加固工程 填表日期：2012 年 4 月 13 日 № 4项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：工 程 项 目 划 分 表工程项目名称：木兰县东风水库除险加固工程 填表日期：2012 年 4 月 13 日 № 5项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：工 程 项 目 划 分 表项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：工 程 项 目 划 分 表工程项目名称：木兰县东风水库除险加固工程 填表日期：2012 年 4 月 13 日 № 7项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：工 程 项 目 划 分 表工程项目名称：木兰县东风水库除险加固工程 填表日期：2012 年 4 月 13 日 № 8项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：工 程 项 目 划 分 表项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：工 程 项 目 划 分 表工程项目名称：木兰县东风水库除险加固工程 填表日期：2012 年 4 月 13 日 № 10项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：工 程 项 目 划 分 表工程项目名称：木兰县东风水库除险加固工程 填表日期：2012 年 4 月 13 日 № 11项目法人负责人： 总监理工程师： 设计代表：黑龙江省水利工程质量监督中心站制 施工单位负责人：。
