通常富液式铅酸电池故障原因

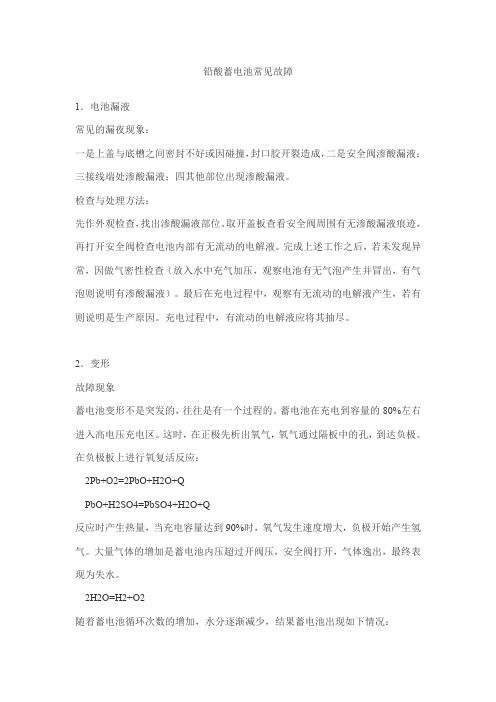

铅酸蓄电池常见故障1．电池漏液常见的漏夜现象：一是上盖与底槽之间密封不好或因碰撞，封口胶开裂造成，二是安全阀渗酸漏液；三接线端处渗酸漏液；四其他部位出现渗酸漏液。

检查与处理方法：先作外观检查，找出渗酸漏液部位。

取开盖板查看安全阀周围有无渗酸漏液痕迹，再打开安全阀检查电池内部有无流动的电解液。

完成上述工作之后，若未发现异常，因做气密性检查（放入水中充气加压，观察电池有无气泡产生并冒出，有气泡则说明有渗酸漏液）。

最后在充电过程中，观察有无流动的电解液产生，若有则说明是生产原因。

充电过程中，有流动的电解液应将其抽尽。

2．变形故障现象蓄电池变形不是突发的，往往是有一个过程的。

蓄电池在充电到容量的80%左右进入高电压充电区。

这时，在正极先析出氧气，氧气通过隔板中的孔，到达负极。

在负极板上进行氧复活反应：2Pb+O2=2PbO+H2O+QPbO+H2SO4=PbSO4+H2O+Q反应时产生热量，当充电容量达到90%时，氧气发生速度增大，负极开始产生氢气。

大量气体的增加是蓄电池内压超过开阀压，安全阀打开，气体逸出，最终表现为失水。

2H2O=H2+O2随着蓄电池循环次数的增加，水分逐渐减少，结果蓄电池出现如下情况：（1）氧气“通道”变得畅通，正极产生的氧气很容易通过“通道”到达负极。

（2）热容减小，在蓄电池中热容最大的是水。

水损失后，蓄电池热容大大减小，产生的热量使蓄电池温度升高很快。

（3）由于失水后蓄电池中超细玻璃纤维隔板发生收缩现象，使之与正负板的附着力变差，内阻变大，充放电过程发热量增大。

经过上述过程，蓄电池内部产生的热量只能经过电池槽散热。

如散热量小于发热量即出现温度上升，使蓄电池析气过电位降低，析气量增大，正极大量的氧气通过“通道”，在负表面反应，发出大量的热量使温度快速上升。

形成恶性循环导致“热失控”，发生变形。

故障的检查和处理一组电池（3只）同时变形，先作电压检查。

如果电压基本正常。

还应测量单格电压判断是否短路，无短路则说明变形是过充电产生“热失控”所致。

铅酸蓄电池电池失效的主要原因和分析铅酸蓄电池失效可能有多种原因造成的，例如硫化、失水、热失控、活性物质脱落、极板软化等等，接下来将一一为大家介绍和分析。

1.硫化铅酸蓄电池充放电的过程是电化学反应的过程，放电时，生成硫酸铅，充电时硫酸铅还原为氧化铅。

这个电化学反应过程正常情况下是循环可逆的，但硫酸铅是一种容易结晶的盐化物，当电池中电解溶液的硫酸铅浓度过高或静态闲置时间过长时，就会"抱成"团，结成小晶体，这些小晶体再吸引周围的硫酸铅，就象滚雪球一样形成大的惰性结晶，这就破坏了原本可逆的循环，导致硫酸铅部分不可逆。

结晶后的硫酸铅充电时不但不能再还原成氧化铅，还会吸附在栅板上，造成了栅板工作面积下降，铅酸蓄电池发热失水，铅酸蓄电池容量下降，这一现象叫硫化，也就是常说的老化。

硫化还会导致短路、活性物质松弛脱落、栅板变形断裂等"并发症"。

只要是铅酸蓄电池，在使用的过程中都会硫化，但其它领域的铅酸电蓄池却比电动自行车上使用的铅酸蓄电池有着更长的寿命，这是因为电动车的铅酸蓄电池有着一个更容易硫化的工作环境。

与汽车用启动电池不同，汽车电池点火放电后，电池始终处于浮充状态，放电形成的硫酸铅很快又被转化为氧化铅，而电动车放电时，不可能同时进行充电，这就造成硫酸铅大量堆集，如果深放电，这时硫酸铅浓度更高，而且电动车骑行后很难有条件及时充电，放电形成的硫酸铅不能及时充电转化为氧化铅，就会形成结晶。

所以，循环寿命，根据放电深度不同而差别很大，放电深度越深，循环次数越少，放电深度越浅，循环次数越多，根据试验结果放电深渡与循环次数联系如下表：放电深度70%50%20%10%循环寿命500次1000次2800次7000次一些铅酸蓄电池在做70%的1C充电和60%的2C放电中，由于采用连续大电流循环，破坏了电池生成大硫酸铅结晶的条件，所以可能看不到铅酸蓄电池硫化对电池的破坏。

如果试验中途停顿，铅酸蓄电池硫化的问题就会显现。

对铅酸蓄电池进行原理及失效原因分析铅酸蓄电池已发明有一百多年了，铅酸蓄电池主要壳体、正负极板、隔板，电解液在电场作用下将电能转变为化学电能贮存，又将化学电能转为直流电能，并可反复进行数次充放电循环的一种装置。

普通铅酸蓄电池设计寿命为2-3年，而往往实际使用只一年我时间或更短时间，免维护铅酸蓄电池设计寿命为7-15年，有的制造出来由于贮存时间过长，未经使用就已失效报废，远远短于预期使用寿命，导致能源的浪费及应用的经济效益。

铅酸蓄电池原理一、铅酸蓄电池电动势的产生：1、铅酸蓄电池充电后，正极板是二氧化铅（PbO2），在硫酸溶液中水分子的作用下，少量二氧化铅与水生成可离解的不稳定物质——氢氧化铅（Pb（OH）2、氢氧根离子在溶液中，铅离子（Pb）留在正极板上，故正极板上缺少电子。

2、铅酸蓄电池充电后，负极板是铅（Pb），与电解液中的硫酸（H2SO2）发生反应，变成铅离子（Pb+2），铅离子转移到电解液中，负极板上留下多余的两个电子（2e）。

可见，在未接通外电路时（电池开路），由于化学作用，正极板上缺少电子，负极板上多余电子，两极板间就产生了一定的电位差，这就是电池的电动势。

二、铅酸蓄电池放电过程的电化反应：1、铅酸蓄电池放电时，在蓄电池的电位差作用下，负极板上的电子经负载进入正极板形成电流I，同时在电池内部进行化学反应；2、负极板上每个铅原子放出两个电子后，生成的铅离子（Pb+2）与电解液中的硫酸根离子（SO4-2）反应，在极板上生成难溶的硫酸铅（PbSO4）；3、正极板的铅离子（Pb+4）得到来自负极的两个电子（2e）后，变成二价铅离子（Pb+2）与电解液中的硫酸根离子（SO4-2）反应，在极板上生成难溶的硫酸铅（PbSO4）。

正极板水解出的氧离子（O2）与电解液中的氢离子（H+）反应，生成稳定物质水；。

最全面铅酸蓄电池常见故障和机理分析快点动力新能源1、反极的现象及原因铅酸蓄电池的反极系指蓄电池的正负极发生了改变，反极现象反映在两个方面，一是由于铅蓄电池在装配组装时某单格电池极群组接反或整个电池极群组接反。

这种情况下会出现铅酸蓄电池灌完酸用电压表测量端电压时其端电压值小于各单体蓄电池额定电压之和的现象或出现端电压为负的现象。

另一方面是铅蓄电池在容量放电时在多个串联使用中，由于某个蓄电池(或某单体蓄电池)容量较低或完全丧失容量。

在放电时这个电池很快被放完电被其它电池进行反充电，使原来的负极变成正极，原来的正极变成负极，端电压出现负值的现象。

对于前一种反极故障，在测量蓄电池端电压时(多个单体电池组成的蓄电池)都可发现，若有一个单体电池反极，不仅失去该电池的2 V电压，而且还要增加2 V反电压，端电压要降低4V左右。

例如，对于额定电压为12 V的电池，如测量其端电压为8 V左右，说明有1个单格电池反极。

如测量其端电压为4 V左右说明有2个单格反极，如测量其端电压为-4 V左右说明有4个单格反极，如测量其端电压为-12 V说明6个单格均反极。

对于后一种反极故障，其端电压值(负值)随放电情况而不同。

一般在检测时，对于这种情况要及时将蓄电池从放电线路中摘除下来，以免对蓄电池有所损坏。

2、短路现象及原因铅酸蓄电池的短路是指铅酸蓄电池内部正负极群相连。

铅酸蓄电池短路现象主要表现在以下几个方面：(1)开路电压低，闭路电压(放电)很快达到终止电压。

(2)大电流放电时，端电压迅速下降到零。

(3)开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。

(4)充电时，电压上升很慢，始终保持低值(有时降为零)。

(5)充电时，电解液温度上升很高很快。

(6)充电时，电解液密度上升很慢或几乎无变化。

(7)充电时不冒气泡或冒气出现很晚。

造成铅酸蓄电池内部短路的原因主要有以下几个方面：(1)隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。

铅酸蓄电池常见故障分析与处理方法常见故障不良现象故障产生的原因故障的处理方法蓄电池充电不足1.静止电压低2.密度低，充电完毕后达不到规定要求3.工作时间短4.工作时仪表显示容量下降快1.充电器电压、电流设置过低2.初充电不足3.充电机故障1.调整，检修充电器2.蓄电池补充充电3.严重时需更换新电池蓄电池过充电1.注液盖篓色泽变黄，变红2.外壳变形3.隔板炭化、变形4.正极腐蚀、断裂5.极柱橡胶套管上升、老化、开裂6.经常补水，充电时电解液浑浊7.极板活性物质均匀脱落8.正极板爆管1.充电器电压，电流设置过高2.充电时间过长3.频繁充电4.放电量小而充电量大5.充电机故障1.调整，检修充电器2.调整充电制度3.严重时需更换新电池蓄电池过放电1.蓄电池静止电压低2.充电后电解液密度低3.正、负极板弯曲，断裂1.蓄电池充电不足而继续使用2.蓄电池组短路3.小电流长时间放电1.补充充电2.检修车辆3.严重时需更换新电池蓄电池短路1.静止电压在2V以下2.电解液密度过低3.充电时温度高4.叉车工作时间短1.极板弯曲变形短路2.隔板缺少或装配中破损3.正极活性物质脱落、底部短路需更换新电池断路1.外接负载通路时电压异常，不稳定2.充电时电流无法输入1.极柱或极板组装时焊接不良2.外部短路3.大电流放电4.连线接触不良或断开5.极板腐蚀1.需修理蓄电池2.必要时需更换新电池蓄电池添加电解液不当密度高时：1.充电后电解液密度≥1.300g/cm31.初加液密度过高或过低2.液面降低补液错误，没有按规定加入纯水，而是1.蓄电池换电解液2.严重时需更换新电池铅酸蓄电池热失控故障分析当电池处于充电状态时，电池温度发生一种积累性的增强作用。

当增温过程的热量积累到一定程度，电池端电压会突然出现降低，迫使电流骤然增大，电池温度高升而损坏蓄电池的现象称之为热失控。

1.故障现象充电时特别到了末期，充电器不转绿灯，同时电池严重发热，如果测量充电电流会发现电流很高可达到2A或2A以上。

铅酸蓄电池常见故障和机理分析一、铅酸蓄电池故障和一般机理1、反极的现象及原因铅酸蓄电池的反极系指蓄电池的正负极发生了改变，反极现象反映在两个方面，一是由于铅蓄电池在装配组装时某单格电池极群组接反或整个电池极群组接反。

这种情况下会出现铅酸蓄电池灌完酸用电压表测量端电压时其端电压值小于各单体蓄电池额定电压之和的现象或出现端电压为负的现象。

另一方面是铅蓄电池在容量放电时在多个串联使用中，由于某个蓄电池(或某单体蓄电池)容量较低或完全丧失容量。

在放电时这个电池很快被放完电被其它电池进行反充电，使原来的负极变成正极，原来的正极变成负极，端电压出现负值的现象。

对于前一种反极故障，在测量蓄电池端电压时(多个单体电池组成的蓄电池)都可发现，若有一个单体电池反极，不仅失去该电池的2 V电压，而且还要增加2 V反电压，端电压要降低4V左右。

例如，对于额定电压为12 V的电池，如测量其端电压为8 V左右，说明有1个单格电池反极。

如测量其端电压为4 V左右说明有2个单格反极，如测量其端电压为-4 V左右说明有4个单格反极，如测量其端电压为-12 V说明6个单格均反极。

对于后一种反极故障，其端电压值(负值)随放电情况而不同。

一般在检测时，对于这种情况要及时将蓄电池从放电线路中摘除下来，以免对蓄电池有所损坏。

2、短路现象及原因铅酸蓄电池的短路是指铅酸蓄电池内部正负极群相连。

铅酸蓄电池短路现象主要表现在以下几个方面：(1)开路电压低，闭路电压(放电)很快达到终止电压。

(2)大电流放电时，端电压迅速下降到零。

(3)开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。

(4)充电时，电压上升很慢，始终保持低值(有时降为零)。

(5)充电时，电解液温度上升很高很快。

(6)充电时，电解液密度上升很慢或几乎无变化。

(7)充电时不冒气泡或冒气出现很晚。

造成铅酸蓄电池内部短路的原因主要有以下几个方面：(1)隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。

铅酸蓄电池的常见故障与修复策略引言铅酸蓄电池是一种常见的蓄电池类型，广泛应用于各个领域，如汽车、摩托车、UPS电源等。

然而，由于长期使用或错误的使用，铅酸蓄电池可能会出现各种故障。

本文将介绍铅酸蓄电池的常见故障，并给出相应的修复策略。

常见故障与修复策略1. 自放电自放电是铅酸蓄电池常见的问题之一。

在存放一段时间后，蓄电池会逐渐丧失电荷，这导致了自放电现象。

以下是解决自放电问题的一些常见策略： - 定期充电：定期进行充电可以防止蓄电池过度放电，推荐每1-2个月充电一次。

- 检查连接：确保连接端子无松动或腐蚀，以减少自放电的发生。

- 存放安全：找到干燥、阴凉和通风良好的地方存放蓄电池，防止高温或潮湿环境导致更快的自放电。

2. 电解液损失蓄电池的电解液可能会因为长时间使用或错误的维护而损失。

如果电解液水平过低，将会影响电池性能。

下面是一些修复策略： - 补充蒸馏水：若发现电解液水平过低，可以使用蒸馏水进行补充。

但是，补充时需小心，避免过量或进入非电解液区域。

- 检查密封性：确保电池壳体密封良好，防止电解液的蒸发和损失。

- 监测充电：合理充电可以减少电解液的损失，避免充电过度，提高电池寿命。

3. 硫化物生成长期使用铅酸蓄电池可能会导致硫化物生成，这会降低电池性能。

下面是一些常见修复策略： - 去除硫化物：可以使用酸性洗涤溶液轻轻清洗电池端子和连接器，以去除硫化物。

但需要注意安全和正确操作，避免损坏电池。

- 加热处理：有时，可以通过适度的加热处理来分解硫化物，提高电池性能。

然而，需要注意加热温度和时间，避免过度加热损坏电池。

4. 过充和过放过充和过放都会对铅酸蓄电池造成损坏。

下面是一些修复策略： - 控制充放电电流：使用合适的充放电设备，避免充放电电流过大或过小，以保护电池。

- 定期检查电压：定期检查电池的电压，确保充电和放电情况在合理范围内。

- 选用适合的充电器：使用符合要求的充电器，避免充电器过度充电或过放电。

铅酸蓄电池内部短路原因以及处理方法1. 铅酸蓄电池短路现象主要表现在以下几个方面：1）开路电压低，闭路电压（放电）很快达到终止电压。

2）大电流放电时，端电压迅速下降到零。

3）开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。

4）充电时，电压上升很慢，始终保持低值（有时降为零）。

5）充电时，电解液温度上升很高很快。

6）充电时，电解液密度上升很慢或几乎无变化。

7）充电时，不冒气泡或冒气出现很晚。

2. 造成铅酸蓄电池内部短路的原因主要包括：1）隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。

2）隔板窜位致使正、负极板相连。

3）极板上活性物质膨胀脱落，因脱落的活性物质沉积过多，致使正、负极板下部边缘或侧面边缘与沉积物相互接触而造成正、负极板相连。

4）导电物体落入电池内造成正、负极板相连。

5）焊接极群时形成的"铅流"未除尽，或装配时有"铅豆"在正、负极板间存在，在充放电过程中损坏隔板造成正、负极板相连。

3. 铅酸蓄电池短路的处理方法：下面主要就充电电流过大，单只电池充电电压超过了2.4V，内部有短路或局部放电、温升超标、阀控失灵现象，造成的铅酸蓄电池短路进行分析，总结出如下铅酸蓄电池短路的处理方法：1）减小充电电流，降低充电电压，检查安全阀体是否堵死。

定期充电放电。

UPS电源系统中的铅酸蓄电池浮充电压和放电电压，很多在出厂时均已调试到额定值，而放电电流的大小是随着负载的增大而增加的，使用中应合理调节负载，比如控制计算机等电子设备的使用台数。

一般情况下，负载不宜超过UPS额定负载的60%。

在这个范围内，蓄电池就不会出现过度放电。

铅酸蓄电池存放会因自放电而失去部分容量，因此，铅酸蓄电池在安装后投入使用前，应根据电池的开路电压判断电池的剩余容量，然后采用不同的方法对蓄电池进行补充充电。

对备用搁置的蓄电池，每3个月应进行一次补充充电。

可以通过测量松下蓄电池开路电压来判断电池的好坏。

最全面铅酸蓄电池常见故障和机理分析一、铅酸蓄电池故障和一般机理1、反极的现象及原因铅酸蓄电池的反极系指蓄电池的正负极发生了改变，反极现象反映在两个方面，一是由于铅蓄电池在装配组装时某单格电池极群组接反或整个电池极群组接反。

这种情况下会出现铅酸蓄电池灌完酸用电压表测量端电压时其端电压值小于各单体蓄电池额定电压之和的现象或出现端电压为负的现象。

另一方面是铅蓄电池在容量放电时在多个串联使用中，由于某个蓄电池(或某单体蓄电池)容量较低或完全丧失容量。

在放电时这个电池很快被放完电被其它电池进行反充电，使原来的负极变成正极，原来的正极变成负极，端电压出现负值的现象。

对于前一种反极故障，在测量蓄电池端电压时(多个单体电池组成的蓄电池)都可发现，若有一个单体电池反极，不仅失去该电池的2 V电压，而且还要增加2 V反电压，端电压要降低4V左右。

例如，对于额定电压为12 V的电池，如测量其端电压为8 V左右，说明有1个单格电池反极。

如测量其端电压为4 V左右说明有2个单格反极，如测量其端电压为-4 V左右说明有4个单格反极，如测量其端电压为-12 V说明6个单格均反极。

对于后一种反极故障，其端电压值(负值)随放电情况而不同。

一般在检测时，对于这种情况要及时将蓄电池从放电线路中摘除下来，以免对蓄电池有所损坏。

2、短路现象及原因铅酸蓄电池的短路是指铅酸蓄电池内部正负极群相连。

铅酸蓄电池短路现象主要表现在以下几个方面：(1)开路电压低，闭路电压(放电)很快达到终止电压。

(2)大电流放电时，端电压迅速下降到零。

(3)开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。

(4)充电时，电压上升很慢，始终保持低值(有时降为零)。

(5)充电时，电解液温度上升很高很快。

(6)充电时，电解液密度上升很慢或几乎无变化。

(7)充电时不冒气泡或冒气出现很晚。

造成铅酸蓄电池内部短路的原因主要有以下几个方面：(1)隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。
