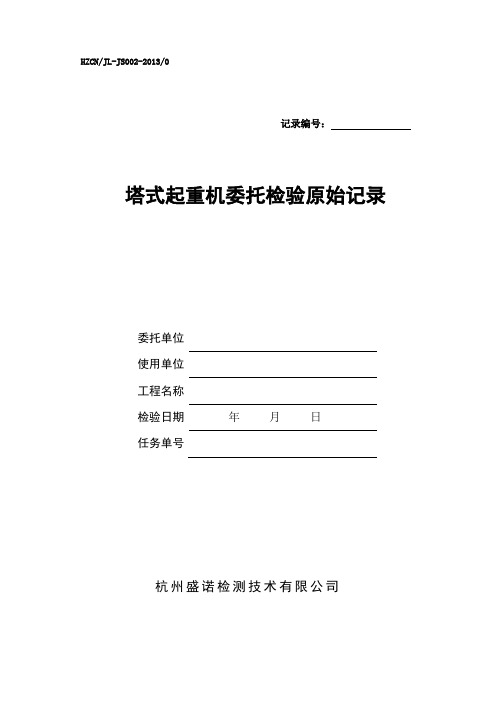

浙江盛诺检测技术有限公司塔机安全评估原始记录资料

HZCN/JL-JS002-2013/0
记录编号：
塔式起重机委托检验原始记录
委托单位
使用单位
工程名称
检验日期年月日
任务单号
杭州盛诺检测技术有限公司
说明
1、本原始记录适用于房屋建筑工地和市政工程工地用塔式起重机的委托检验；
2、本原始记录中用“√”表示符合，用“×”表示不符合，用“/”表示无此项，用“△”表示未检项，未检项应经使用单位或委托单位签字确认，有测试数据的项目填写实测数据；
3、本原始记录无检验、校核人员签名无效，记录须用钢笔或签字笔书写；
4、本原始记录各项目的检验方法和结论的判定依据检验细则中有关条款执行，本原始记录内容未及之处遵照有关标准、规定执行；
5、本原始记录记录当时现场样品的检验情况，仅对检验样品现状负责；
6、打“★”号的项目只在出厂首装时检验；
7、该检验记录与本次检验报告一并由检验机构存档。

塔式起重机检验原始记录
检验：年月日校核：年月日杭州盛诺检测技术有限公司记录编号：共 9 页第 1 页
﹡
确到小数点后一位，计算数据精确到小数点后两位。

附页
11.2塔机静刚度检测记录（测量高度ｍ）单位 mm
附表1
附表2。

塔式起重机安全验收记录表
填表说明：
1、附墙装置布置符合说明书要求，连接牢固可靠包括不符合要求应经设计计算；
2、加※部分为保证项目，其余为一般项目；保证项目全部符合要求，一般项目
不符合项少于2项（包括2项），判定为验收基本符合要求，一般不符合项转由现场总监督促落实整改，符合要求后上报监督检查，低于基本符合要求判定标准的，均为不具备使用安全条件，待复验符合要求后再上报监督检查；
3、验收情况填写中符合要求项应画“○”，不符合要求项应画“×”；
4、此表一式四份，建设、施工、监理单位各一份，一份上报监督检查。

厦门市建设工程质量安全监督站监制。

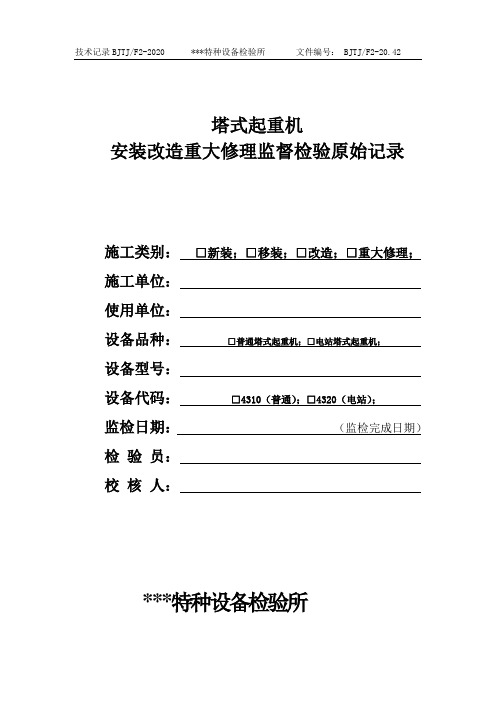

塔式起重机
安装改造重大修理监督检验原始记录
施工类别：□新装；□移装；□改造；□重大修理；施工单位：
使用单位：
设备品种：□普通塔式起重机；□电站塔式起重机；
设备型号：
设备代码：□4310（普通）；□4320（电站）；
监检日期：（监检完成日期）检验员：
校核人：
***特种设备检验所
说明
1、本检验记录依据国家质量监督检验检疫总局 TSGQ7016-2016《起重机械安装改造重大修理监督检验规则》制定。

2、本检验记录适用于普通塔式式起重机（4310）、电站塔式起重机（4320）的安装、改造、重大修理检验。

3、检验用仪器、量具其性能和精度应符合有关标准的规定，并在国家计量部门定期校准的有效期内。

4、本检验记录与检验项目表、检验报告一起存档。

5、本检验记录必须有检验人、校核人签字及检验日期。

6、无检测数据要求的项目，记录检验的情况和说明
7、原始记录中使用统一的简单标记，表明检验结论。

规定如下：“监检结果栏”内，项目合格的打“√”，不合格的打“×”，无此项的划“∕”或“—”。

“监检方式”栏中根据实际情况在相应的“□”上打“√”或“∕”、“—”。

8、检验中如有必要填写实测结果数据，可填写在检验项目后的“备注栏”中。

9、本记录使用单位、施工单位、设备参数等可用计算机输出。

10、新增监检项目需经监检机构负责人同意。

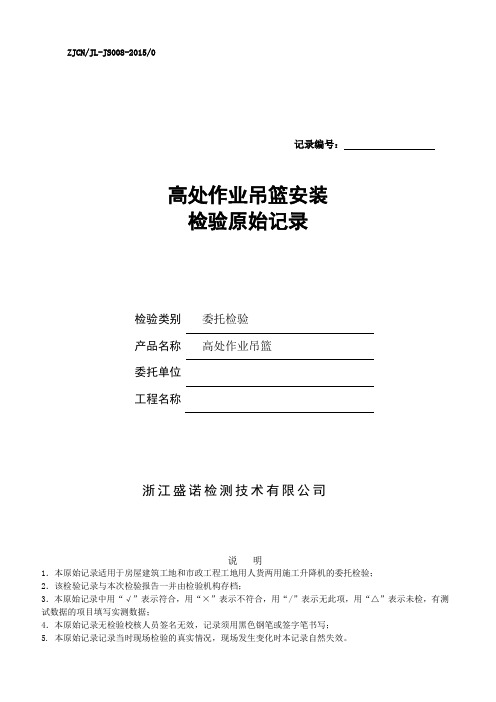

ZJCN/JL-JS008-2015/0
记录编号：
高处作业吊篮安装
检验原始记录
检验类别委托检验
产品名称高处作业吊篮
委托单位
工程名称
浙江盛诺检测技术有限公司
说明
1．本原始记录适用于房屋建筑工地和市政工程工地用人货两用施工升降机的委托检验；
2．该检验记录与本次检验报告一并由检验机构存档；
3．本原始记录中用“√”表示符合，用“×”表示不符合，用“/”表示无此项，用“△”表示未检，有测试数据的项目填写实测数据；
4．本原始记录无检验校核人员签名无效，记录须用黑色钢笔或签字笔书写；
5. 本原始记录记录当时现场检验的真实情况，现场发生变化时本记录自然失效。

高处作业吊篮检验原始记录
检验：校核：
附录：检验内容及要求，检验结果及单项结论
注：1、表中序号打*的为保证项目，其他为一般项目；
2、要求量化的参数应按实测数据填在检验结果中，无实测数据的填写观测到的状况。

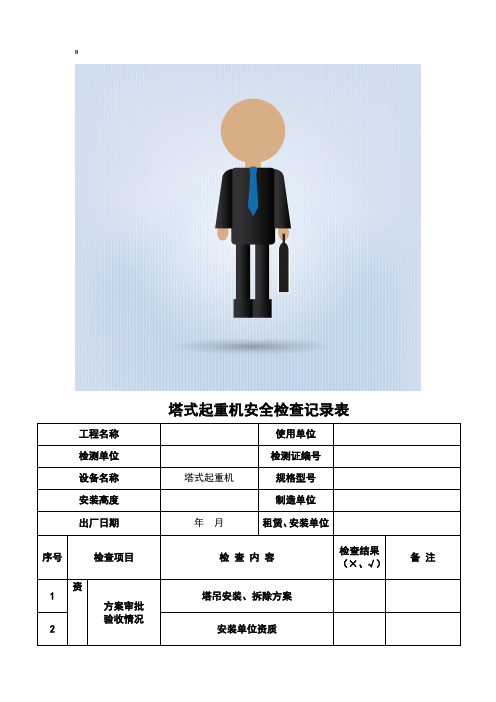

塔式起重机安全检查记录表工程名称使用单位
检测单位检测证编号
设备名称塔式起重机规格型号
安装高度制造单位
出厂日期年月租赁、安装单位
序号检查项目检查内容检查结果
（×、√）
备注
1
资
方案审批
验收情况塔吊安装、拆除方案
2 安装单位资质
说明：
1、施工现场的特种设备应逐台检查，检查人员逐项填写检查结果，并对该设备综合描述检查意见，并限期整改。

2、本表为月度检查记录表，需如实填写、签字备案存档。

3、每日班前交接记录表、班前安全检查表、维修保养记录表等原始记录必须如实、
齐全。

塔式起重机检查评分表塔式起重机1 塔式起重机检查评定应符合现行国家标准《塔式起重机安全规程》GB5144和现行行业标准《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196的规定。

2 塔式起重机检查评定保证项目应包括：载荷限制装置、行程限位装置、保护装置、吊钩、滑轮、卷筒与钢丝绳、多塔作业、安拆、验收与使用。

一般项目应包括：附着、基础与轨道、结构设施、电气安全。

3 塔式起重机保证项目的检查评定应符合下列规定：3.1 载荷限制装置1）应安装起重量限制器并应灵敏可靠。

当起重量大于相应档位的额定值并小于该额定值的110%时，应切断上升方向上的电源，但机构可作下降方向的运动；2）应安装起重力矩限制器并应灵敏可靠。

当起重力矩大于相应工况下的额定值并小于该额定值的110%应切断上升和幅度增大方向的电源，但机构可作下降和减小幅度方向的运动。

3.2 行程限位装置1）应安装起升高度限位器，起升高度限位器的安全越程应符合规范要求，并应灵敏可靠；2）小车变幅的塔式起重机应安装小车行程开关，动臂变幅的塔式起重机应安装臂架幅度限制开关，并应灵敏可靠；3）回转部分不设集电器的塔式起重机应安装回转限位器，并应灵敏可靠；4）行走式塔式起重机应安装行走限位器，并应灵敏可靠。

3.3 保护装置1）小车变幅的塔式起重机应安装断绳保护及断轴保护装置，并应符合规范要求；2）行走及小车变幅的轨道行程末端应安装缓冲器及止挡装置，并应符合规范要求；3）起重臂根部绞点高度大于50m的塔式起重机应安装风速仪，并应灵敏可靠；4）当塔式起重机顶部高度大于30m且高于周围建筑物时，应安装障碍指示灯。

3.4 吊钩、滑轮、卷筒与钢丝绳1）吊钩应安装钢丝绳防脱钩装置并应完整可靠，吊钩的磨损、变形应在规定允许范围内；2）滑轮、卷筒应安装钢丝绳防脱装置并应完整可靠，滑轮、卷筒的磨损应在规定允许范围内；3）钢丝绳的磨损、变形、锈蚀应在规定允许范围内，钢丝绳的规格、固定、缠绕应符合说明书及规范要求。

受控编号：记录编号：塔式起重机检验记录检验类别:委托单位:工程名称:安装地点:检验日期:年月日报告出具日期:年月日检验机构名称注意事项1.本记录适用于塔式起重机安装改造重大修理的检验。

该设备自本次检验合格之日起满一年后应重新检验；若在此期间出现重新安装、进行过改造、重大修理或者遭遇自然灾害导致设备主要受力零部件损坏的，应重新进行检验。

2.本记录根据《起重机械安装改造重大修理监督检验规则》（TSG Q7016-2016）、《建筑施工升降设备设施检验标准》（JGJ 305-2013）的相关要求制订。

3.本记录应有不少于2名持检验员或以上资格的人员签字，并有其中1人校核签字。

4.本记录应用钢笔或签字笔填写，字迹应工整，涂改无效。

需更改时，应在更改处划杠线并由更改者签名。

5.本记录中有测试数据要求的项目，应填写实测或经统计、计算处理后的数据；无测试数据要求的可根据检验情况填写明确的定性词，如“符合要求”等，但有需要说明的项目，可用简单的文字说明现场检验状况；经检验确认后,合格者划“√”,不合格者划“×”,对没有或者不需要检验的项目划“/”；遇特殊情况，可填写“因……（原因）未检”、“待检”、“见附页”等。

对记录中所列检验项目之外的质量问题，可建议指正和修复，但不作为判定合格与否的项目数。

6.当塔式起重机存在严重安全隐患，进一步的检验将危害检验人员安全时，或塔式起重机发生不能立即修复的故障时，检验人员有权做出终止检验的决定，终止检验的塔式起重机判定为不合格。

7.本记录对检验时设备装设的各种安全装置、零部件和机构所进行的符合性判断，结论仅对所检项目负责，对设备检验时的状况负责。

8.本记录由广西壮族自治区制定，正式发布后，在本单位内使用。

检验机构地址：邮政编码：联系电话：塔式起重机检验记录塔式起重机械检验记录附页注1：全封闭的防爆制动器、具有三合一机构的制动器和制动电机中的制动器，由使用单位负责检查、维护更换。

塔式起重机定期检验原始记录填写规则1 目的为规范塔式起重机械定期检验记录的填写，加强对检验作业文件的控制和管理，提高检验作业文件填写的准确性和一致性，制定本规则。

2 适用范围本规则适用于塔式起重机定期原始记录的填写。

3 通用要求（1）一份记录文件应当只表述一台受检设备的情况（《通知书》除外）。

（2）应当采用黑色钢笔或黑色签字笔填写。

（3）文字、数字、符号等应当易于识别，无错别字，字迹清晰、工整。

（4）各栏目应当填写齐全，不得出现空栏（本规则规定的特殊情况除外），无需填写信息时统一填写“/”。

（5）各栏或者专用记录图表需要加附页记录时，应当在附页上注明与相应记录有唯一对应关系的编号，以便识别。

（6）书写信息若发生错误需要更正时，应当在错误的文字上，用单划改线“/”划改，并在近旁适当位置上（避免与其他信息重叠）填写正确的内容、划改人的签名和划改日期。

不得涂改、刮改、擦改，或者用修正液修改。

划改后的项目如果成为“无此项”，那么应当使用两个“/”表示，同时划改人签名并标注划改日期。

（7）日期应当采用阿拉伯数字表示，年、月、日可以使用“.”替代。

其中年份采用四位阿拉伯数字（如2009），月和日采用两位阿拉伯数字（如01、12），月和日不足两位的，前面以“0”补足。

格式为XX.XX或者XX月XX日。

（8）选择方格（□）：如果选择该项目或者该结果，在相应项目的选择方格中画“√”；如果未选择该项目或者该结果，不在选择方格填写任何信息。

（9）记录最后无内容的空白处应用“/”划。

4填写要求：一、基本信息填写要求（1）编号：按照本所报告业务系统编写规则填写，同一原始记录中每一页都要填写相同编号。

示例：2013QMJ000001（2）使用单位：填写（1）起重机使用单位；（2）当前履行起重机使用管理职责单位；（3）产权单位；（4）其他有效证件的全称，不得填写简称。

示例：昌吉市XXX有限公司。

（3）使用单位地址：填写单位所在地的准确位置。
