国家开放大学吉林51810《数控车床编程与操作》形成性考核三作业资料

数控车床编程与操作-形成性考核四复习题（带答案）
说明：每学期的课程题号都可能更换，请认真核对是您需要的题号后再下载！
【题号】切削用量包括主轴转速（切削速度）、背吃刀量、进给量。

对
错
[认真学习课本知识，并分析作答上述题号]
参考答案是“对”。

【题号】加工中心机床的机械手的换刀位置“换刀点”是可以任意指定的。

对
错
[认真学习课本知识，并分析作答上述题号]
参考答案是“错”。

【题号】为避免或减少刀具前刀面磨损现象的产生，应该采用降低切削速度和进给速度，同时选择涂层硬质合金材料来达到减小前刀面磨损的目的。

对
错
[认真学习课本知识，并分析作答上述题号]
参考答案是“对”。

【题号】背吃刀量的选择在粗加工时，一次进给量尽可能切除全部余量。

对
错
[认真学习课本知识，并分析作答上述题号]
参考答案是“错”。

【题号】同一零件的多道工序尽可能选择同一个定位基准，称为基准统一。

数控车床编程与操作-形成性考核三作业资料答案
说明：每学期的课程题目都可能更换，请认真核对是您需要的题目后再下载！
【题目】
圆弧插补用半径编程时，当圆弧所对应的圆心角大于180o时半径取负值。

对
错
正确的答案是“对”。

【题目】
数控机床用恒线速度控制加工端面、锥度和圆弧时，必须限制主轴的最高转速。

对
错
正确的答案是“对”。

【题目】
螺纹指令g32 x41.0 w-43.0 f1.5是以每分钟1.5mm的速度加工螺纹。

对
错
正确的答案是“错”。

【题目】
切削螺纹时，刀具应该有足够的引入、引出长度δ1、δ2
对
错
正确的答案是“对”。

【题目】 g01功能为直线插补。

对。

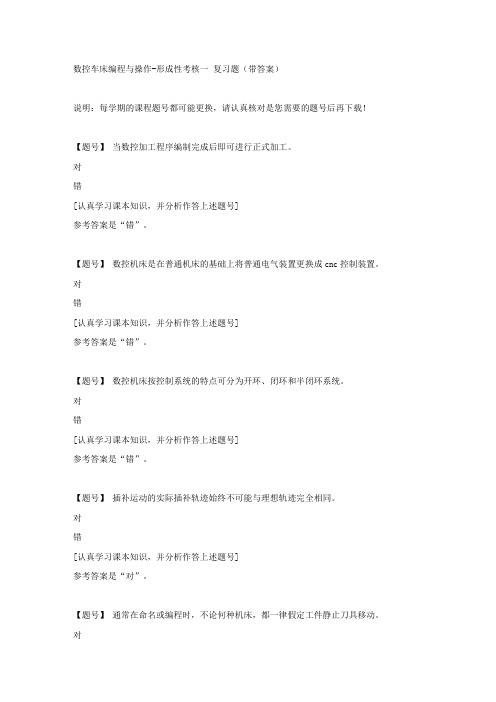

数控车床编程与操作-形成性考核一复习题（带答案）
说明：每学期的课程题号都可能更换，请认真核对是您需要的题号后再下载！
【题号】当数控加工程序编制完成后即可进行正式加工。

对
错
[认真学习课本知识，并分析作答上述题号]
参考答案是“错”。

【题号】数控机床是在普通机床的基础上将普通电气装置更换成cnc控制装置。

对
错
[认真学习课本知识，并分析作答上述题号]
参考答案是“错”。

【题号】数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

对
错
[认真学习课本知识，并分析作答上述题号]
参考答案是“错”。

【题号】插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

对
错
[认真学习课本知识，并分析作答上述题号]
参考答案是“对”。

【题号】通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

对。

电大天堂【数控编程技术】形成性考核册作业答案【数控编程技术】作业1参考答案第1章数控编程基础一、填空题1、为了准确地判断数控机床的运动方向，特规定永远假设刀具相对于_____工件________坐标而运动。

2、目前，数控编程所采用的格式为______可变_______程序段格式。

3、用于编写程序段号码的字为________N_____。

4、尺寸字U、V、W表示_____增量________坐标，A、B、C表示___主轴旋转__________坐标。

5、数控系统通常分为车削和铣削两种，用于车削的数控系统在系列号后加字母T__。

用于铣削的数控系统在系列号后加字母__M_。

二、选择题1、下列叙述中，（d），不属于数控编程的基本步骤。

（A）分析图样、确定加工工艺过程（B）数值计算（C）编写零件加工程序单（D）确定机床坐标系2、程序校验与首件试切的作用是（d）。

（A）检查机床是否正常（B）提高加工质量（C）检验参数是否正确（D）检验程序是否正确及零件的加工精度是否满足图纸要求3、数控编程时，应首先设定（b）。

（A）机床原点（B）工件坐标系（C）机床坐标系（D）固定参考点三、判断题1、数控加工的主程序号都是由O××××构成，而子程序由P××××构成。

（错）2、M功能不能编程变化量（如尺寸、进给速度、主轴转速等），只能控制开关量（如冷却液开、关，主轴正、反转，程序结束等）。

（对）3、国际标准化组织ISO规定，任何数控机床的指令代码必须严格遵守统一格式。

（对）4、大部分代码都是非续效（模态）代码。

（错）四、简答题1、编制数控加工程序的主要步骤？分析零件图样、工艺处理、数学处理、编写程序单、输入数控程序及程序检验2、数控编程有哪些种类？分别适合什么场合？手动编程、自动编程手工编程、自动编程（CAM）; 手工编程---简单零件，节点计算简单；自动编程（CAM）---复杂零件3、什么是续效（模态）代码？什么是非续效（模态）代码？举例说明。

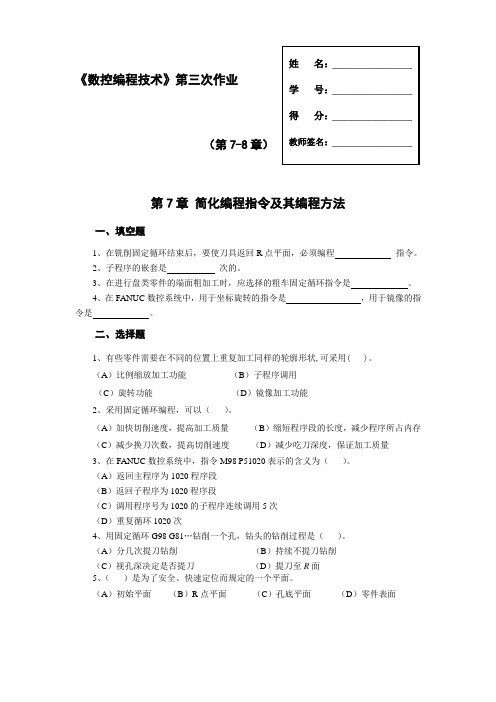

（第7-8章）第7章简化编程指令及其编程方法一、填空题1、在铣削固定循环结束后，要使刀具返回R点平面，必须编程指令。

2、子程序的嵌套是次的。

3、在进行盘类零件的端面粗加工时，应选择的粗车固定循环指令是。

4、在FANUC数控系统中，用于坐标旋转的指令是，用于镜像的指令是。

二、选择题1、有些零件需要在不同的位置上重复加工同样的轮廓形状,可采用( )。

（A）比例缩放加工功能（B）子程序调用（C）旋转功能（D）镜像加工功能2、采用固定循环编程，可以（）。

（A）加快切削速度，提高加工质量（B）缩短程序段的长度，减少程序所占内存（C）减少换刀次数，提高切削速度（D）减少吃刀深度，保证加工质量3、在FANUC数控系统中，指令M98 P51020表示的含义为（）。

（A）返回主程序为1020程序段（B）返回子程序为1020程序段（C）调用程序号为1020的子程序连续调用5次（D）重复循环1020次4、用固定循环G98 G81…钻削一个孔，钻头的钻削过程是（）。

（A）分几次提刀钻削（B）持续不提刀钻削（C）视孔深决定是否提刀（D）提刀至R面5、（）是为了安全、快速定位而规定的一个平面。

（A）初始平面（B）R点平面（C）孔底平面（D）零件表面1、G81与G82的区别在于：G82指令使刀具在孔底有暂停动作。

（）2、要调用子程序，无论什么数控系统，都必须在主程序中用M98指令编程，而在子程序结束时用M99返回主程序。

（）3、FANUC粗车固定循环指令G71中，粗车深度的地址码是R××。

（）4、铣削固定循环中，在R点平面确定以后，采用绝对、增量编程时，Z轴的坐标编程值是不同的。

（）5、需要多次进给，每次进给一个Q量，然后将刀具回退到R点平面的孔加工固定循环指令是G73。

（）。

四、简答题1、FANUC车削固定循环G71、G72、G73指令分别应用什么场合？2、FANUC铣削固定循环G73、G81、G82、G83指令各适用于什么场合？3、铣削固定循环的六个动作是什么？4、R点平面的含义是什么？应如何确定？5、画出铣削固定循环G73、G83的动作步序。

最新国家开放大学电大《数控机床》网络课形考网考作业及答案 - 写写帮文库最新国家开放大学电大《数控机床》网络课形考网考作业及答案 100%通过考试说明：2021年秋期电大把该网络课纳入到“国开平台”进行考核，该课程共有4个形考任务，针对该门课程，本人汇总了该科所有的题，形成一个完整的标准题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案，敬请查看。

课程总成绩=形成性考核×50%+终结性考试×50%形考任务1一、单项选择题（每小题3分，共66分）题目1数控机床指的是（），对机床的加工过程进行自动控制的一类机床。

选择一项：a.装备了PLC的机床b.装备了APC的机床c.装备了ATC的机床d.装备了NC或CNC系统的机床题目2（）属于数控机床的机床本体。

选择一项：a.光栅尺b.伺服电机c.自动换刀装置d.床身题目3（）属于数控机床的反馈装置。

选择一项：a.液压控制系统b.自动换刀装置c.伺服电机d.光栅题目4（）属于数控机床的辅助装置。

选择一项：a.床身b.润滑装置c.伺服电机d.立柱题目5（）属于数控机床的伺服系统。

选择一项：a.自动换刀装置b.数控装置c.伺服电机d.进给机构题目6（）是机床实现自动加工的核心。

选择一项：a.伺服系统b.机床本体c.反馈装置d.数控系统题目7按照工艺用途分类，数控铣床属于（）数控机床。

选择一项：a.金属切削类b.金属成形类c.特种加工类d.其他类型题目8按照运动轨迹控制分类，加工中心属于（）。

选择一项：a.点位控制b.轮廓控制c.直线控制d.远程控制题目9欲加工一条与X轴成60°的直线轮廓，应采用（）数控机床。

选择一项：a.点位控制b.以上答案都不对c.直线控制d.轮廓控制题目10全闭环控制数控机床比开环及半闭环控制数控机床（）。

数控编程技术-形成性考核三2019春（省开选修学生专用）复习题（带答案）
说明：每学期的课程题号都可能更换，请认真核对是您需要的题号后再下载！
【题号】圆弧插补指令g03 x__y__r__中，x、y后的值表示圆弧的（）。

a. 圆心坐标相对于起点的值
b. 起点坐标值
c. 终点坐标值
[认真学习课本知识，并分析作答上述题号]
参考答案：终点坐标值
【题号】 g00指令与下列的（）指令不是同一组的。

a. G01
b. G02，G03
c. G04
[认真学习课本知识，并分析作答上述题号]
参考答案：G02，G03
【题号】 g02 x20 y20 r-10 f100；所加工的一般是（）。

a. 夹角
b. 整圆
c. 180°<夹角<360°的圆弧
[认真学习课本知识，并分析作答上述题号]
参考答案：180°<夹角<360°的圆弧
【题号】 g17、g18、g19指令可用来选择（）的平面。

a. 直线插补
b. 曲线插补
c. 刀具半径补偿
[认真学习课本知识，并分析作答上述题号]。

国开电大《数控机床》形考任务三参考答案试题1经济型数控车床常采用（），它的优点是加工工艺性好，其刀架水平放置，有利于提高刀架的运动精度，但这种结构床身下部空间小，排屑困难。

选择一项：a.水平床身斜滑板b.水平床身c.倾斜床身d.立式床身正确答案是：水平床身试题2车削中心是以（）为基本体，并在其础上进一步增加动力铣、钻、镗，以及副主轴的功能，以实现多工序复合加工的机床。

选择一项：a.经济型数控车床b.数控铣床c.镗铣加工中心d.全功能型数控车床正确答案是：全功能型数控车床试题3采用经济型数控系统的机床不具有的特点是（）。

选择一项：a.只配备必要的数控系统b.必须采用闭环控制系统c.采用步进电机伺服系统d.CPU可采用单片机正确答案是：必须采用闭环控制系统试题4一般采用开环控制的经济型数控机床没有（）。

选择一项：a.伺服电机b.反馈装置c.操作面板d.数控系统正确答案是：反馈装置试题5加工中心按照功能特征分类，可分为（）、钻削和复合加工中心。

选择一项：a.镗铣b.三轴c.卧式d.刀库+主轴换刀正确答案是：镗铣试题6立式加工中心是指主轴轴线与工作台（）设置的加工中心，主要适用于加工板类、盘类、模具及小型壳体类复杂零件。

选择一项：a.垂直b.以上都不是c.倾斜d.平行正确答案是：垂直试题7卧式加工中心是指主轴轴线与工作台（）设置的加工中心,主要适用于加工箱体类零件。

选择一项：a.倾斜b.平行c.垂直d.以上都不是正确答案是：平行试题8（）集中了金属切削设备的优势，具备多种工艺手段。

有自动换刀装置，能实现工件一次装卡后完成铣、镗、钻、铰、锪、攻螺纹等多道工序或全部工序的加工。

选择一项：a.数控线切割机床b.数控铣床c.加工中心d.数控车床正确答案是：加工中心试题9加工中心最突出的特征是是设置有（）。

选择一项：a.自动换刀装置b.主轴准停装置c.自动交换工作台d.自动排屑装置正确答案是：自动换刀装置试题10加工中心集中了金属切削设备的优势，具备多种工艺手段，能实现工件一次装卡后的铣、镗、钻、铰、锪攻螺纹等综合加工。

《数控机床及应用技术》形成性考核作业3 一、选择题（将正确选项填入表格对应题号下，每题4分，共20分）1．用来指定圆弧插补的平面和刀具补偿平面为XY平面的指令（）。

A. G16B. G17C. G18D. G19。

2. 有些零件需要在不同的位置上重复加工同样的轮廓形状,可采用( )。

A. 比例缩放加工功能B. 子程序调用C. 旋转功能D. 镜像加工功能3. 用固定循环CYCLE81钻削一个孔，钻头的钻削过程是（）。

A. 分几次提刀钻削B. 持续不提刀钻削C. 视孔深决定是否提刀D. 视孔深决定是否在孔底停留后提刀4. 孔加工固定循环指令中（）是为安全进刀切削而规定的一个平面。

A. 参考平面B. 返回平面C. 孔底平面D. 零件表面5.加工中心与数控铣床编程的主要区别是（）。

A. 指令格式B. 换刀程序C. 宏程序D. 指令功能二、判断题（将“√”或“×”填入表格对应题号下,每题4分，共20分）1. CYCLE81与CYCLE82的区别在于CYCLE82指令使刀具在孔底有暂停动作。

2. 需要多次进给，每次进给一个深度，然后将刀具回退到参考平面的孔加工固定循环指令是CYCLE83。

3. CYCLE83指令不适合深孔加工。

4. SCALE、A SCALE是镜像功能指令。

5. 对铣削加工中心上的多把刀进行对刀时，可以通过检测棒一次完成多把刀X、Y方向对刀参数的设置，但需要对每把刀分别进行Z方向对刀参数的设置。

三、加工编程题（共60分）1.编制程序，加工图1所示键槽。

要求：深度进给率为80mm/min，平面进给率为300mm/min。

补齐程序和注释中划线处的有关内容。

（将答案填写在表格对应的题号下）（共10分）图1题号 1 2 3 4 5答案40 30 5 F80 F300程序注释AA88.MPF 主程序M03 S700 设定主轴转速为700r/minG90 G00 X（1） Y（2） Z（3）刀具快速靠近工件，点定位至P1点上方5mm处G01 Z-12 （4）直线插补至深度Z-12，进给率为80mm/minX20 Y15 Z-10 （5）直线插补至P2点，进给率为300mm/minG00 Z100 快速退刀至Z100X100 Y100 刀具远离工件M05 主轴停转M02 程序结束2.使用CYCLE81循环对图2中的3个孔进行加工。

数控编程技术-形成性考核三2019春（省开选修学生专用）作业资料答案
说明：每学期的课程题目都可能更换，请认真核对是您需要的题目后再下载！
【题目】圆弧插补指令g03 x__y__r__中，x、y后的值表示圆弧的（）。

a. 圆心坐标相对于起点的值
b. 起点坐标值
c. 终点坐标值
[请认真阅读以上题目，运用所学知识完成作答]
参考答案：终点坐标值
【题目】 g00指令与下列的（）指令不是同一组的。

a. G01
b. G02，G03
c. G04
[请认真阅读以上题目，运用所学知识完成作答]
参考答案：G02，G03
【题目】 g02 x20 y20 r-10 f100；所加工的一般是（）。

a. 夹角
b. 整圆
c. 180°<夹角<360°的圆弧
[请认真阅读以上题目，运用所学知识完成作答]
参考答案：180°<夹角<360°的圆弧
【题目】 g17、g18、g19指令可用来选择（）的平面。

a. 直线插补
b. 曲线插补
c. 刀具半径补偿
[请认真阅读以上题目，运用所学知识完成作答]。
