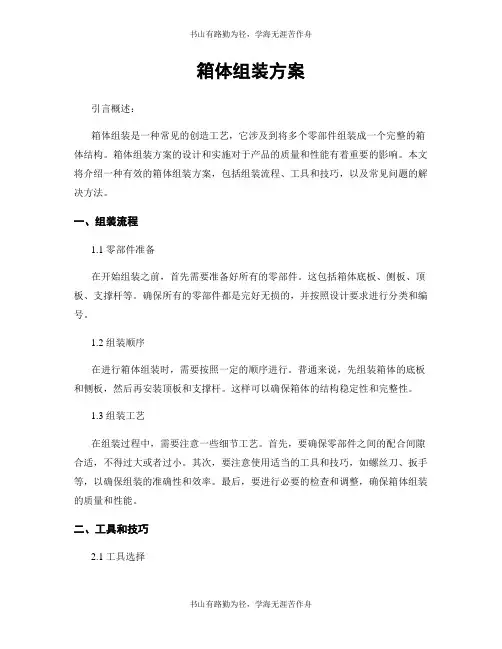

箱体组装方案引言概述：箱体组装是一种常见的创造工艺，它涉及到将多个零部件组装成一个完整的箱体结构。
箱体组装方案的设计和实施对于产品的质量和性能有着重要的影响。
本文将介绍一种有效的箱体组装方案，包括组装流程、工具和技巧，以及常见问题的解决方法。
一、组装流程1.1 零部件准备在开始组装之前，首先需要准备好所有的零部件。
这包括箱体底板、侧板、顶板、支撑杆等。
确保所有的零部件都是完好无损的，并按照设计要求进行分类和编号。
1.2 组装顺序在进行箱体组装时，需要按照一定的顺序进行。
普通来说，先组装箱体的底板和侧板，然后再安装顶板和支撑杆。
这样可以确保箱体的结构稳定性和完整性。
1.3 组装工艺在组装过程中，需要注意一些细节工艺。
首先，要确保零部件之间的配合间隙合适，不得过大或者过小。
其次，要注意使用适当的工具和技巧，如螺丝刀、扳手等，以确保组装的准确性和效率。
最后，要进行必要的检查和调整，确保箱体组装的质量和性能。
二、工具和技巧2.1 工具选择在进行箱体组装时，需要使用一些特定的工具。
例如，螺丝刀可以用来拧紧螺丝，扳手可以用来调整支撑杆的长度。
选择合适的工具可以提高组装的效率和准确性。
2.2 技巧应用在组装过程中，一些技巧的应用可以匡助提高组装的质量和效率。
例如，使用适当的力度拧紧螺丝，避免过紧或者过松；使用标尺和水平仪来检查箱体的平整度和垂直度；使用胶水或者胶带来增加零部件的连接强度等。
2.3 安全注意事项在进行箱体组装时，需要注意一些安全事项。
首先，要确保工作场所的清洁和整洁，避免杂物和障碍物对组装过程的干扰。
其次，要正确使用工具，避免造成人身伤害。
最后，要遵循相关的安全操作规程，如穿戴适当的防护装备等。
三、常见问题及解决方法3.1 零部件不匹配在组装过程中，可能会遇到零部件不匹配的情况。
这可能是由于零部件的尺寸或者形状存在偏差导致的。
解决这个问题的方法是进行调整或者更换不匹配的零部件，确保其与其他零部件的配合良好。

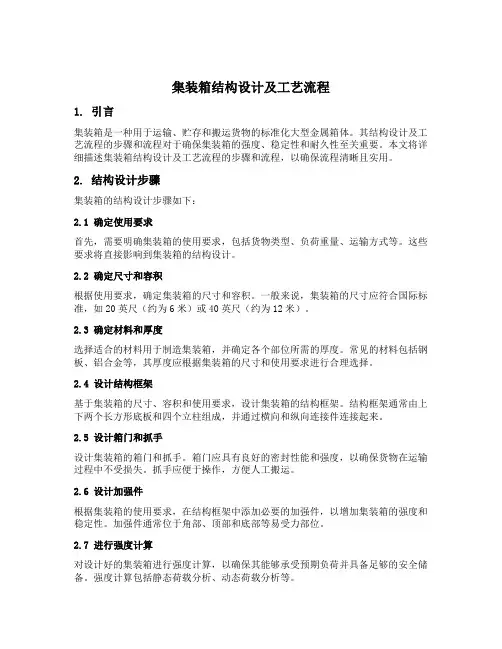

集装箱结构设计及工艺流程1. 引言集装箱是一种用于运输、贮存和搬运货物的标准化大型金属箱体。
其结构设计及工艺流程的步骤和流程对于确保集装箱的强度、稳定性和耐久性至关重要。
本文将详细描述集装箱结构设计及工艺流程的步骤和流程，以确保流程清晰且实用。
2. 结构设计步骤集装箱的结构设计步骤如下：2.1 确定使用要求首先，需要明确集装箱的使用要求，包括货物类型、负荷重量、运输方式等。
这些要求将直接影响到集装箱的结构设计。
2.2 确定尺寸和容积根据使用要求，确定集装箱的尺寸和容积。
一般来说，集装箱的尺寸应符合国际标准，如20英尺（约为6米）或40英尺（约为12米）。
2.3 确定材料和厚度选择适合的材料用于制造集装箱，并确定各个部位所需的厚度。
常见的材料包括钢板、铝合金等，其厚度应根据集装箱的尺寸和使用要求进行合理选择。
2.4 设计结构框架基于集装箱的尺寸、容积和使用要求，设计集装箱的结构框架。
结构框架通常由上下两个长方形底板和四个立柱组成，并通过横向和纵向连接件连接起来。
2.5 设计箱门和抓手设计集装箱的箱门和抓手。
箱门应具有良好的密封性能和强度，以确保货物在运输过程中不受损失。
抓手应便于操作，方便人工搬运。
2.6 设计加强件根据集装箱的使用要求，在结构框架中添加必要的加强件，以增加集装箱的强度和稳定性。
加强件通常位于角部、顶部和底部等易受力部位。
2.7 进行强度计算对设计好的集装箱进行强度计算，以确保其能够承受预期负荷并具备足够的安全储备。
强度计算包括静态荷载分析、动态荷载分析等。
2.8 进行模拟测试利用计算机辅助设计软件进行集装箱的模拟测试，验证其结构设计的合理性和可行性。
模拟测试可以帮助发现潜在的问题并进行改进。
3. 工艺流程集装箱的制造过程通常包括以下工艺流程：3.1 材料准备准备所需的材料，包括钢板、铝合金等。
对于钢板，需要进行切割、弯曲等加工，以获得所需的形状和尺寸。
3.2 零部件制造根据结构设计图纸，制造集装箱的各个零部件，如底板、立柱、连接件等。

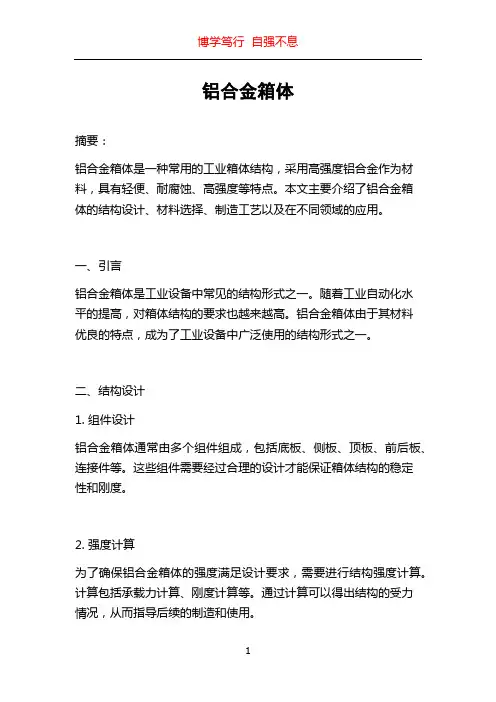

铝合金箱体摘要：铝合金箱体是一种常用的工业箱体结构，采用高强度铝合金作为材料，具有轻便、耐腐蚀、高强度等特点。
本文主要介绍了铝合金箱体的结构设计、材料选择、制造工艺以及在不同领域的应用。
一、引言铝合金箱体是工业设备中常见的结构形式之一。
随着工业自动化水平的提高，对箱体结构的要求也越来越高。
铝合金箱体由于其材料优良的特点，成为了工业设备中广泛使用的结构形式之一。
二、结构设计1. 组件设计铝合金箱体通常由多个组件组成，包括底板、侧板、顶板、前后板、连接件等。
这些组件需要经过合理的设计才能保证箱体结构的稳定性和刚度。
2. 强度计算为了确保铝合金箱体的强度满足设计要求，需要进行结构强度计算。
计算包括承载力计算、刚度计算等。
通过计算可以得出结构的受力情况，从而指导后续的制造和使用。
3. 密封性设计铝合金箱体通常需要具备一定的密封性能，以保护内部设备不受外部环境的影响。
密封性设计主要包括密封垫片的选择、密封结构设计等。
三、材料选择1. 铝合金材料铝合金具有良好的强度、刚性和耐腐蚀性能，是制造铝合金箱体的理想材料。
常用的铝合金材料包括6061、5052等。
根据箱体的使用环境和要求，可选取不同规格和牌号的铝合金材料。
2. 表面处理由于铝合金箱体在使用过程中需要面对多种恶劣环境，为了增加箱体的耐腐蚀性能，常采用表面处理工艺。
常见的表面处理方法包括阳极氧化、喷涂等。
四、制造工艺1. 切割铝合金箱体的制造一般从板材的切割开始。
可根据设计的尺寸和形状，采用剪切机、数控切割机等设备进行切割。
2. 成型切割好的铝合金板材通常需要进行弯曲、冲压等成型工艺。
成型工艺可以使箱体的形状更加符合设计要求，并大大提高箱体的刚度。
3. 焊接铝合金箱体的组装通常使用焊接工艺。
焊接可以有效地将各种组件连接在一起，并提高箱体的稳定性。
常用的焊接工艺包括TIG焊、MIG焊等。
五、应用领域铝合金箱体广泛应用于各种工业设备中，如通信设备、电子设备、光学仪器、医疗器械等。

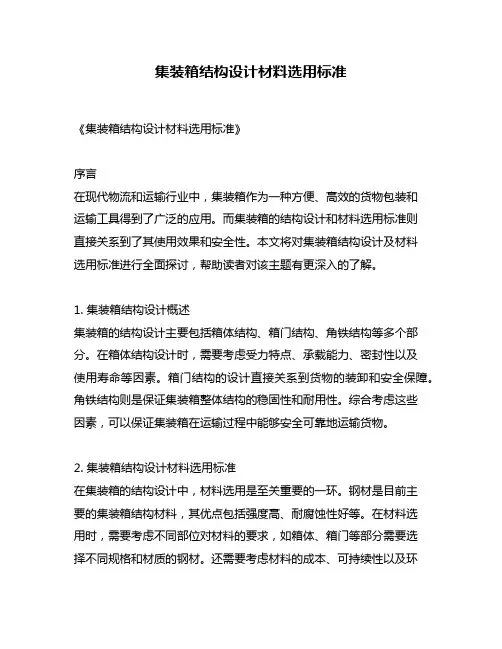

集装箱结构设计材料选用标准《集装箱结构设计材料选用标准》序言在现代物流和运输行业中，集装箱作为一种方便、高效的货物包装和运输工具得到了广泛的应用。
而集装箱的结构设计和材料选用标准则直接关系到了其使用效果和安全性。
本文将对集装箱结构设计及材料选用标准进行全面探讨，帮助读者对该主题有更深入的了解。
1. 集装箱结构设计概述集装箱的结构设计主要包括箱体结构、箱门结构、角铁结构等多个部分。
在箱体结构设计时，需要考虑受力特点、承载能力、密封性以及使用寿命等因素。
箱门结构的设计直接关系到货物的装卸和安全保障。
角铁结构则是保证集装箱整体结构的稳固性和耐用性。
综合考虑这些因素，可以保证集装箱在运输过程中能够安全可靠地运输货物。
2. 集装箱结构设计材料选用标准在集装箱的结构设计中，材料选用是至关重要的一环。
钢材是目前主要的集装箱结构材料，其优点包括强度高、耐腐蚀性好等。
在材料选用时，需要考虑不同部位对材料的要求，如箱体、箱门等部分需要选择不同规格和材质的钢材。
还需要考虑材料的成本、可持续性以及环保性等因素。
3. 我的个人观点和理解在我看来，集装箱结构设计和材料选用标准的重要性不言而喻。
只有在结构设计合理、材料选用恰当的情况下，集装箱才能够确保货物的安全运输。
随着环保意识的增强，我认为在材料选用时需要更加重视材料的可持续性和环保性，推动集装箱行业向着更加绿色、环保的方向发展。
总结通过本文的全面探讨，读者对集装箱结构设计及材料选用标准应该有了更深入的了解。
在实际运用中，需要综合考虑集装箱的受力特点、使用环境、耐用性等多方面因素，才能够选择合适的结构设计和材料选用标准，确保集装箱的安全和稳定运输。
结语集装箱结构设计材料选用标准是一个复杂而又重要的课题，需要不断探索和研究。
希望本文能够为读者提供一些有价值的参考，同时也欢迎各界专家学者和从业人员对该主题进行更深入的讨论和研究。
（以上内容仅为模拟示范，实际文章内容需根据具体要求和主题进行撰写）集装箱作为现代物流和运输行业中非常重要的一环，其结构设计和材料选用标准直接关系到货物的安全运输和保障。

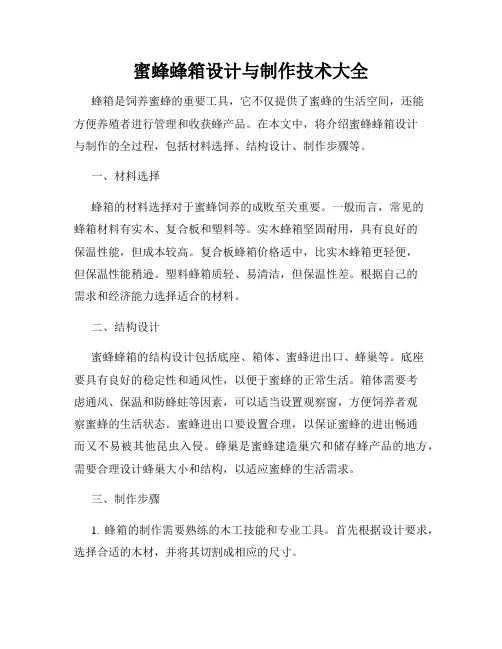

蜜蜂蜂箱设计与制作技术大全蜂箱是饲养蜜蜂的重要工具，它不仅提供了蜜蜂的生活空间，还能方便养殖者进行管理和收获蜂产品。
在本文中，将介绍蜜蜂蜂箱设计与制作的全过程，包括材料选择、结构设计、制作步骤等。
一、材料选择蜂箱的材料选择对于蜜蜂饲养的成败至关重要。
一般而言，常见的蜂箱材料有实木、复合板和塑料等。
实木蜂箱坚固耐用，具有良好的保温性能，但成本较高。
复合板蜂箱价格适中，比实木蜂箱更轻便，但保温性能稍逊。
塑料蜂箱质轻、易清洁，但保温性差。
根据自己的需求和经济能力选择适合的材料。
二、结构设计蜜蜂蜂箱的结构设计包括底座、箱体、蜜蜂进出口、蜂巢等。
底座要具有良好的稳定性和通风性，以便于蜜蜂的正常生活。
箱体需要考虑通风、保温和防蜂蛀等因素，可以适当设置观察窗，方便饲养者观察蜜蜂的生活状态。
蜜蜂进出口要设置合理，以保证蜜蜂的进出畅通而又不易被其他昆虫入侵。
蜂巢是蜜蜂建造巢穴和储存蜂产品的地方，需要合理设计蜂巢大小和结构，以适应蜜蜂的生活需求。
三、制作步骤1. 蜂箱的制作需要熟练的木工技能和专业工具。
首先根据设计要求，选择合适的木材，并将其切割成相应的尺寸。
2. 制作好底座，确保底座平整、稳定，并留有通风孔。
3. 接下来制作箱体，将木板拼接成箱子的四个面板，并使用胶水和螺丝将其固定在一起。
4. 在箱体上开凿蜜蜂进出口和观察窗口，注意尺寸要合适，且边缘要光滑，防止蜜蜂受伤。
5. 制作蜂巢时，根据需要选择合适的蜂巢板材，并用蜂蜡涂抹在板材上，以方便蜜蜂建造巢穴。
6. 将蜂巢放入箱体中，确保蜂巢与箱体紧密贴合，以防止蜜蜂逃脱或入侵。
四、注意事项1. 在制作蜂箱时，要保持整洁，避免杂物进入蜂箱内部。
2. 制作过程中，要注意安全，避免尖锐工具伤及手部。
3. 蜂箱的设计和制作应考虑蜜蜂的生态需求，为其提供适宜的生活环境。
4. 饲养蜜蜂需要一定的专业知识和技能，初学者在制作蜂箱前，建议先了解蜜蜂的基本知识和饲养要点。
通过上述的材料选择、结构设计和制作步骤，我们可以轻松地完成一只蜜蜂蜂箱的制作。

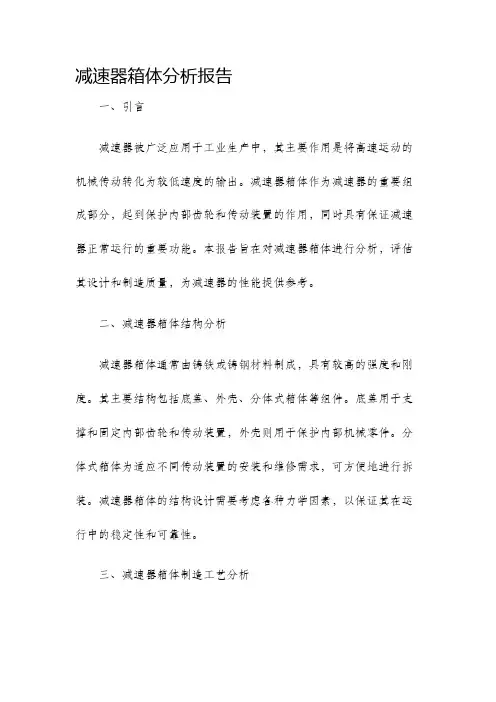

减速器箱体分析报告一、引言减速器被广泛应用于工业生产中，其主要作用是将高速运动的机械传动转化为较低速度的输出。
减速器箱体作为减速器的重要组成部分，起到保护内部齿轮和传动装置的作用，同时具有保证减速器正常运行的重要功能。
本报告旨在对减速器箱体进行分析，评估其设计和制造质量，为减速器的性能提供参考。
二、减速器箱体结构分析减速器箱体通常由铸铁或铸钢材料制成，具有较高的强度和刚度。
其主要结构包括底盖、外壳、分体式箱体等组件。
底盖用于支撑和固定内部齿轮和传动装置，外壳则用于保护内部机械零件。
分体式箱体为适应不同传动装置的安装和维修需求，可方便地进行拆装。
减速器箱体的结构设计需要考虑各种力学因素，以保证其在运行中的稳定性和可靠性。
三、减速器箱体制造工艺分析减速器箱体的制造工艺对其质量和性能影响较大。
首先，材料的选择和熔炼工艺需要满足相应的强度和韧性要求，以确保箱体的使用寿命和可靠性。
其次，铸造工艺对于箱体的形状和尺寸精度起到决定性作用。
应采用合适的铸造方法，如砂型铸造、金属型铸造等，以保证箱体的内外表面光洁度和尺寸精度。
最后，对于分体式箱体的制造，需要采用精密加工设备进行加工和装配，以确保箱体的拆装性和可维修性。
四、减速器箱体性能评估减速器箱体的性能评估主要包括强度、刚度、密封性和抗腐蚀性等方面。
强度和刚度评估需要进行有限元分析或实验测试，以验证箱体在工作条件下的承载能力和变形情况。
密封性评估则需要进行密封试验，以确保箱体内部环境无泄漏。
抗腐蚀性评估需要对箱体涂层和防护措施进行检测，以确保其能够在恶劣环境下长期使用。
五、减速器箱体质量控制减速器箱体的质量控制是保证减速器性能和寿命的重要环节。
在制造过程中，需要严格控制材料的质量，确保其符合相关标准和规范要求。
同时，需要对箱体的加工和装配过程进行严格监控和检测，以确保其尺寸和装配质量满足设计要求。
对于分体式箱体，还需要进行拆装试验，以验证其可靠性和可维修性。
六、结论减速器箱体作为减速器的重要组成部分，对于减速器的正常运行和性能具有重要影响。
箱体的结构设计1.箱体的主要功能(1)支承并包容各种传动零件，如齿轮、轴、轴承等，使它们能够保持正常的运动关系和运动精度。
箱体还可以储存润滑剂，实现各种运动零件的润滑。
(2)安全保护和密封作用，使箱体内的零件不受外界环境的影响，又保护机器操作者的人生安全，并有一定的隔振、隔热和隔音作用。
(3)使机器各部分分别由独立的箱体组成，各成单元，便于加工、装配、调整和修理。
(4)改善机器造型，协调机器各部分比例，使整机造型美观。
2.箱体的分类按箱体的功能可分为：(1)传动箱体，如减速器、汽车变速箱及机床主轴箱等的箱体，主要功能是包容和支承各传动件及其支承零件，这类箱体要求有密封性、强度和刚度。
见图21-6。
(2)泵体和阀体，如齿轮泵的泵体，各种液压阀的阀体，主要功能是改变液体流动方向、流量大小或改变液体压力。
这类箱体除有对前一类箱体的要求外，还要求能承受箱体内液体的压力。
(3)支架箱体，如机床的支座、立柱等箱体零件，要求有一定的强度、刚度和精度，这类箱体设计时要特别注意刚度和外观造型。
按箱体的制造方法分，主要有：(1)铸造箱体，常用的材料是铸铁，有时也用铸钢、铸铝合金和铸铜等。
铸铁箱体的特点是结构形状可以较复杂，有较好的吸振性和机加工性能，常用于成批生产的中小型箱体。
(2)焊接箱体，由钢板、型钢或铸钢件焊接而成，结构要求较简单，生产周期较短。
焊接箱体适用于单件小批量生产，尤其是大件箱体，采用焊接件可大大降低成本。
(3)其它箱体，如冲压和注塑箱体，适用于大批量生产的小型、轻载和结构形状简单的箱体。
2 设计的主要问题和设计要求箱体设计首先要考虑箱体内零件的布置及与箱体外部零件的关系，如车床按两顶尖要求等高，确定箱体的形状和尺寸，此外还应考虑以下问题：1.满足强度和刚度要求。
对受力很大的箱体零件，满足强度是一个重要问题；但对于大多数箱体，评定性能的主要指标是刚度，因为箱体的刚度不仅影响传动零件的正常工作，而且还影响部件的工作精度。
箱体零件的加工工艺设计一、零件材料选择根据箱体零件的使用要求和工作环境条件，选择适合的材料是加工工艺设计的首要任务。
常用的箱体零件材料有铝合金、钢材、塑料等。
在选择材料时要考虑到材料的强度、刚度、耐腐蚀性、可焊性等因素。
对于要求结构轻量化的零件，可选用高强度铝合金，对于要求耐高温的零件，可选用耐热钢材。
二、零件结构设计箱体零件的结构设计应满足使用要求，并尽可能降低零件的加工难度和成本。
在结构设计中，要考虑到零件的加工和装配便利性，尽量减少零件的数量和加工难度。
在零件的形状设计中，要尽量避免出现内部棱角和过于复杂的曲线形状，以减少加工工艺的复杂度。
1.零件的铣削工艺：对于平面形状的零件，可使用数控铣床进行铣削加工。
在加工过程中，要合理选择刀具和切削参数，确保加工质量和生产效率。
对于有孔的零件，可使用镗床进行孔的加工，提高孔的精度和表面质量。
2.零件的钻孔工艺：对于具有定位要求的零件，可先进行钻孔加工，再进行铣削等后续工艺。
在钻孔加工中，要选择合适的钻头和冷却液，保证加工质量。
对于孔径较大的孔，可采用镗孔的加工方法，提高孔的精度和表面质量。
3.零件的焊接工艺：对于需要组装的零件，可以采用焊接的工艺进行连接。
在焊接前，要对焊缝进行准备，包括减小母材的角度、除去氧化层等。
选择合适的焊接方法和焊接材料，保证焊缝的强度和密封性。
4.零件的表面处理工艺：对于需要提高零件表面质量和耐腐蚀性的零件，可采用表面处理的工艺。
常用的表面处理方法包括喷涂、电镀、阳极氧化等。
在选择表面处理方法时，要考虑到零件的材料和使用环境条件。
四、零件加工的质量控制在零件加工过程中，要进行严格的质量控制，确保零件的尺寸精度和表面质量。
常用的质量控制方法包括尺寸测量、外观检查、检验夹具等。
在加工过程中，要根据零件的要求，进行适当的修整和调整，提高零件的加工精度和一致性。
通过以上的加工工艺设计，可以确保箱体零件的加工质量和生产效率。
合理选择材料、优化结构设计、采用适当的加工工艺和质量控制措施，可以提高零件的性能和可靠性，满足用户的使用需求。
机械设计课程设计箱体细节设计注意要点1.Y系列三相异步电动机的数据见173页，尺寸见174页。
2.箱体的细节尺寸选取，根据表4.1，把表中各参数一一确定即可。
（根据表4.1，课本上页码26页）。
3.滚动轴承采用深沟球轴承，型号大家根据计算轴的转速及额定负荷确定即可，规定轴承装配图画法也见对应页。
（根据表12.1，课本上页码144页）。
4.轴承在轴承座孔中的位置见图4.11，课本上页码29页。
滚动轴承具体尺寸画法见144页。
5.联轴器的型号尺寸见153页。
6.二级齿轮减速器画草图第一步见图4.13，课本上页码29页。
（具体步骤见28页）。
7.轴的结构设计见课本上页码31页。
8.轴的校核计算只需要进行中间轴的校核计算即可，其余的两轴不需要校核。
9.轴承只需要进行基本额定寿命计算。
参见机械设计课本教材例题。
10.对建链接进行挤压强度的校核计算。
参见机械设计课本教材例题。
11.轴承密封方式，见课本页码42页。
12.减速器机体（轴承座、机体的结构设计、油池深度和油面位置高度（见图4.49，见49页））、地脚螺栓处理、机体结构中圆角见50页）。
13.减速器的窥视孔及窥视孔盖的设置（见图4.58），窥视孔盖板具体尺寸见167页表14.7，窥视孔盖上方通气器采用168页表14.8的图（2））14.减速器的放油孔及放油螺塞的设置（见图4.60a图），具体尺寸见172页表14.14）15.探测油面高度的杆式油标的游标尺座孔正确结构布置见62页最下一行图，杆式油标具体尺寸见171页，表14.13.16.密封件毡圈油封及槽尺寸（见图14.4，见165页））17.箱体的连接用的螺栓标准尺寸见123页，配套螺母的尺寸见132页，螺母下方弹簧垫圈尺寸见134页表11.20.18.各轴上键的尺寸具体见140页，我们采用全部是A型普通平键，具体如何选择型号见机械设计课本上对应章节的例题即可。
19.箱盖和箱座的定位销具体尺寸见142页。
箱体结构设计毕业设计箱体结构设计毕业设计引言：在现代工程领域中，箱体结构设计是一项重要的技术，它涉及到各种工程领域，如建筑、机械、航空航天等。
本文将探讨箱体结构设计的一些关键要素和方法，以及一些实际案例的分析。
一、箱体结构设计的基本原理箱体结构设计的基本原理是力学和材料学的应用。
在设计过程中，需要考虑箱体的强度、刚度和稳定性等因素。
强度是指箱体抵抗外部力量的能力，刚度是指箱体在受力时的变形程度，稳定性是指箱体在受力时不发生失稳的能力。
二、箱体结构设计的关键要素1. 材料选择：箱体结构的材料选择直接影响到其强度和刚度。
常用的材料包括钢材、铝合金和复合材料等。
在选择材料时，需要考虑其重量、成本和可加工性等因素。
2. 结构形式：箱体结构的形式多种多样，如矩形箱体、圆柱形箱体和梁板结构等。
在选择结构形式时，需要考虑箱体的用途和受力情况。
3. 连接方式：箱体结构的连接方式也是设计的重要考虑因素。
常用的连接方式包括焊接、螺栓连接和粘接等。
在选择连接方式时，需要考虑其强度、可靠性和可拆卸性等因素。
4. 加强措施：为了提高箱体结构的强度和刚度，常常需要采取加强措施。
例如，在箱体的角部和边缘处加装加强筋或加厚材料等。
三、实际案例分析以汽车车身为例，汽车车身通常采用箱体结构设计。
在汽车车身设计中，需要考虑车身的强度、刚度和安全性等因素。
为了提高车身的强度，可以采用高强度钢材作为主要材料，并在关键部位加装加强筋。
此外，还可以采用激光焊接技术来提高连接的强度和可靠性。
为了提高车身的刚度，可以采用梁板结构设计，并在车身的底部加装加强梁。
此外，还可以采用复合材料作为车身材料，以提高刚度和降低重量。
为了提高车身的安全性，可以在车身的关键部位设置安全气囊和防撞梁等装置。
此外，还可以采用仿生学设计原理，使车身具有更好的吸能和分散冲击力的能力。
结论：箱体结构设计是一项复杂而重要的工程技术，它涉及到各种工程领域。
在设计过程中，需要考虑材料选择、结构形式、连接方式和加强措施等因素。
