电气部分安装工程施工方案 精校版

电气工程分部施工方案一、工程概况电气工程分部是工程建设中非常重要的一部分，其施工质量直接关系到建筑物功能的完善和使用的安全性。

本施工方案主要是针对某大型商业综合体的电气工程施工进行规划，具体包括建筑物内外的电气线路、照明设备、动力设备、通信设备等的安装与调试，以确保整个商业综合体的电气系统稳定可靠。

二、项目背景商业综合体是涵盖购物、娱乐、餐饮等多种功能于一体的大型综合性建筑物，其电气系统构成复杂、用电负荷大，因此电气工程施工尤为重要。

本项目所处城市商业中心，项目总建筑面积约30万平方米，共分为地下两层，地上20层，包括商业中心、写字楼、住宅楼等多功能区域。

三、工程内容1.电源系统本项目的电源系统采用双回路供电，即市电和备用发电机供电。

备用发电机安装于地下车库，可满足商业综合体整体电气负荷的需要；2.照明系统商业综合体内部的照明系统主要有三种类型：正常照明、应急照明、安全疏散照明。

其中，正常照明和应急照明由不同灯具完成，各自独立供电线路；3.动力系统商业综合体内的动力系统包括空调系统、电梯系统、水泵系统等，各个系统需独立供电，并且有备用电源保障；4.通信系统商业综合体的通信系统包括有线网络和无线网络两部分，需保证其在整个建筑物内的稳定运行。

四、施工技术方案1.施工前准备为确保施工进度和质量，施工前需清理现场、确保安全通道，确定施工方案，并且提前订购所需设备及材料；2.电源系统施工市电和备用发电机的供电回路需分别施工完成，并进行联调测试，确保切换可靠；3.照明系统施工各种照明灯具的安装需按照设计图纸和规范进行，特别是应急照明系统的灯具必须能够在市电供电中进行充电；4.动力系统施工各个动力系统的安装需要根据其工作原理和运行需求进行，确保使用的电梯、水泵等设备能够正常运行；5.通信系统施工通信线路的架设和设备的安装需按照设计要求进行，保证网络运行的稳定性。

五、安全措施1.施工期间，必须严格执行安全操作规程，确保人员和设备的安全；2.设施的接地和绝缘检查必须合格，确保施工期间和施工完成后的设备安全可靠；3.施工现场必须设立联络员，确保各部门之间沟通顺畅，协同工作。

电气工程安装工程施工方案一、施工概况1.1 项目名称：某某工程电气安装工程1.2 项目地点：某某省某某市1.3 业主：某某公司1.4 施工单位：某某电气工程有限公司1.5 施工范围：包括配电装置、照明与动力系统、消防报警系统、智能化系统等。

1.6 施工周期：计划施工周期为12个月。

二、施工准备2.1 项目前期工作（1）对项目内部设施和环境进行调查和勘察，制定详细的施工方案。

（2）完成工程图纸的设计和审核，明确施工程序和工艺要求。

（3）采购施工所需的材料、设备和工具，确保施工的顺利进行。

2.2 施工人员准备（1）配备具有专业技能和工作经验的电气工程师和技术人员。

（2）组织员工进行安全施工培训和操作规程培训，确保施工过程中的安全。

2.3 安全防护准备（1）制定施工安全计划，严格执行安全生产规程，确保施工过程中的安全。

（2）配备必要的安全防护设备和消防器材，做好应急处置预案。

三、施工工艺3.1 施工方案（1）安装配电装置：按照设计要求，选用优质材料和设备，进行配电柜、开关箱、保护装置的安装并调试。

（2）照明与动力系统：根据建筑结构和功能布置合理的照明线路和插座，按照设计图纸进行布线、安装开关、插座和灯具。

（3）消防报警系统：安装火灾报警器、烟感探测器、手动火灾报警按钮等设备，并进行联调测试。

（4）智能化系统：按照设计要求安装并调试楼宇自动化系统、环境监测控制系统、安防监控系统等智能化设备。

3.2 施工流程（1）传统电工施工：- 按设计图纸布设线路，并用导线连接线路。

- 安装开关、插座，接线并进行绝缘测试。

- 安装照明设备、插座和电器开关。

- 安装并调试配电柜、开关箱、保护装置等。

（2）智能化系统施工：- 安装智能控制终端、传感器、执行器等设备，并进行联调测试。

- 程序编制和调试智能控制系统。

- 安装并调试环境监测控制设备、安防监控设备等。

3.3 质量控制（1）严格按照设计要求、标准和规范进行安装和调试，确保工程质量。

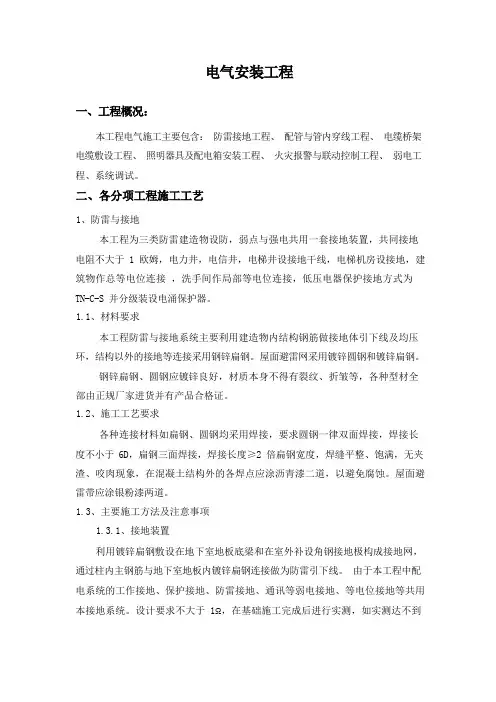

本工程电气施工主要包含：防雷接地工程、配管与管内穿线工程、电缆桥架电缆敷设工程、照明器具及配电箱安装工程、火灾报警与联动控制工程、弱电工程、系统调试。

1、防雷与接地本工程为三类防雷建造物设防，弱点与强电共用一套接地装置，共同接地电阻不大于 1 欧姆，电力井，电信井，电梯井设接地干线，电梯机房设接地，建筑物作总等电位连接，洗手间作局部等电位连接，低压电器保护接地方式为TN-C-S 并分级装设电涌保护器。

1.1、材料要求本工程防雷与接地系统主要利用建造物内结构钢筋做接地体引下线及均压环，结构以外的接地等连接采用钢锌扁钢。

屋面避雷网采用镀锌圆钢和镀锌扁钢。

钢锌扁钢、圆钢应镀锌良好，材质本身不得有裂纹、折皱等，各种型材全部由正规厂家进货并有产品合格证。

1.2、施工工艺要求各种连接材料如扁钢、圆钢均采用焊接，要求圆钢一律双面焊接，焊接长度不小于 6D，扁钢三面焊接，焊接长度≥2 倍扁钢宽度，焊缝平整、饱满，无夹渣、咬肉现象，在混凝土结构外的各焊点应涂沥青漆二道，以避免腐蚀。

屋面避雷带应涂银粉漆两道。

1.3、主要施工方法及注意事项1.3.1、接地装置利用镀锌扁钢敷设在地下室地板底梁和在室外补设角钢接地极构成接地网，通过柱内主钢筋与地下室地板内镀锌扁钢连接做为防雷引下线。

由于本工程中配电系统的工作接地、保护接地、防雷接地、通讯等弱电接地、等电位接地等共用本接地系统。

设计要求不大于 1Ω，在基础施工完成后进行实测，如实测达不到要求，则利用预埋的接地点补外部人工接地体。

低压配电室利用镀锌扁钢与防雷接地系统焊通。

本工程采用 TN-C-S 系统，低压配电柜引出的 N (工作零线)与 PE (保护零线)彻底分开，严禁焊接。

所有配电箱、柜内均分设 N 线与 PE 线母排。

本工程中所有电气设备的金属外壳、配线钢管、电缆桥架、电气设备的构件、支架、金属线盒、电缆铠装等均需与 PE 线可靠连接，以确保安全。

弱电竖井设置专用局部等电位端子箱。

电气工程安装工程施工方案一、工程概况该电气工程安装工程施工项目的主要内容为购进并安装一套新的电气系统，包括发电机组、变压器、低压配电柜、高压隔离开关、电缆井等设备，覆盖整个建筑物。

二、施工方案1.施工前准备在施工前，需要进行现场勘测，并制定电气工程安装设计方案。

根据设计方案编制施工计划、技术文件、材料采购及储备计划、人员配置计划、安全计划。

在施工前还需要备齐各类施工机具和仪器设备，如各种电动工具、电缆检测仪器、隔离工具等。

确保所有的材料、设备和工具都符合质量要求，并满足项目所提出的各项技术标准、安全标准和环保标准等。

2.安装发电机组和变压器发电机组和变压器的安装需要完成以下工作：•安排专业技术人员进行验电•确定发电机组和变压器的位置•安装基础和支架•安装成套的机组•进行电气连接和接地，检查并确保连接符合标准•安装仪表和自动控制系统3.安装低压配电柜和高压隔离开关低压配电柜和高压隔离开关的安装需要完成以下工作：•确定位置，清理出安装现场•安装基础和支架•安装低压配电柜和高压隔离开关•进行连接和接地•安装电缆及桥架4.安装电缆井电缆井的安装需要完成以下工作：•确定电缆井位置•清理安装现场，进行地基填充及基础支架搭建•安装井体构件、井盖、防护罩•安装电缆桥架，并接地5.施工后的验收和安全工作完成客户验收，整理施工资料，开展设备保护和安全工作。

在交织工作的现场，确保员工的人身安全、设备安全和工作区域的环境卫生。

三、施工流程1.发电机组和变压器的安装•现场勘测及施工设计方案制定•发电机组和变压器验电及安装现场检查•发电机组和变压器基础及支架安装•发电机组和变压器成套机组安装•发电机组和变压器电气连接和接地•发电机组和变压器自动控制系统安装2.低压配电柜和高压隔离开关的安装•低压配电柜和高压隔离开关的位置确定•低压配电柜和高压隔离开关基础及支架安装•低压配电柜和高压隔离开关安装及连接•电缆及电缆桥架的安装3.电缆井的安装•确定电缆井位置•电缆井基础及支架安装•井体构件、井底、井盖及防护罩等的安装•电缆桥架安装及接缆4.施工后的验收和安全工作•客户验收及施工资料整理•设备保护和安全工作•工作区域环境卫生整理四、安全注意事项•施工期间要严格按照规划进行，确保安全稳定；•安装前要进行地基检测，避免发生地基下沉或崩塌；•材料的质量必须符合国家标准，并进行验收，避免因材料质量不合格导致安全隐患；•安装前要进行现场勘测，查看周边环境，并严格执行安全规章制度。

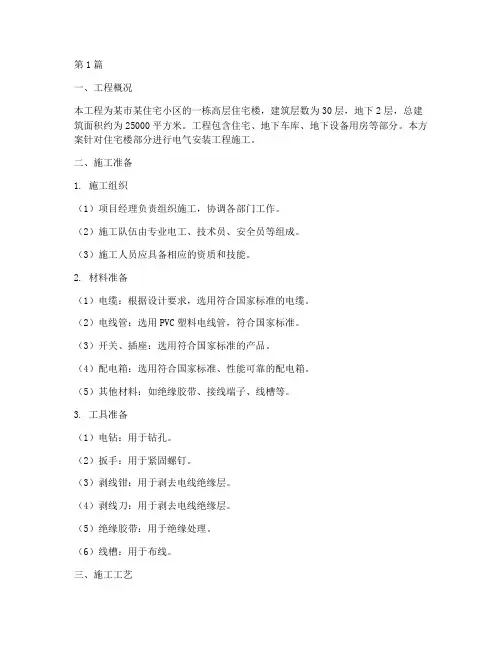

第1篇一、工程概况本工程为某市某住宅小区的一栋高层住宅楼，建筑层数为30层，地下2层，总建筑面积约为25000平方米。

工程包含住宅、地下车库、地下设备用房等部分。

本方案针对住宅楼部分进行电气安装工程施工。

二、施工准备1. 施工组织（1）项目经理负责组织施工，协调各部门工作。

（2）施工队伍由专业电工、技术员、安全员等组成。

（3）施工人员应具备相应的资质和技能。

2. 材料准备（1）电缆：根据设计要求，选用符合国家标准的电缆。

（2）电线管：选用PVC塑料电线管，符合国家标准。

（3）开关、插座：选用符合国家标准的产品。

（4）配电箱：选用符合国家标准、性能可靠的配电箱。

（5）其他材料：如绝缘胶带、接线端子、线槽等。

3. 工具准备（1）电钻：用于钻孔。

（2）扳手：用于紧固螺钉。

（3）剥线钳：用于剥去电线绝缘层。

（4）剥线刀：用于剥去电线绝缘层。

（5）绝缘胶带：用于绝缘处理。

（6）线槽：用于布线。

三、施工工艺1. 施工流程（1）施工准备：根据设计图纸，确定电气设备、线路的位置和走向。

（2）布线：按照设计要求，敷设电缆、电线管。

（3）接线：将电缆、电线管内的电线接好。

（4）绝缘处理：对接线部分进行绝缘处理。

（5）试验：对电气系统进行试验，确保安全可靠。

（6）验收：对电气系统进行验收，合格后方可投入使用。

2. 施工要点（1）布线1）电缆敷设：电缆敷设应平直，不得扭曲、打折。

2）电线管敷设：电线管应固定牢固，转弯处应采用专用弯头。

3）线槽敷设：线槽应固定牢固，转弯处应采用专用弯头。

（2）接线1）接线前，应对电缆、电线进行编号，以便于后续检查。

2）接线时，应使用合格的接线端子，确保接触良好。

3）接线后，应对接线部分进行绝缘处理。

（3）试验1）绝缘电阻测试：对电缆、电线进行绝缘电阻测试，确保绝缘良好。

2）接地电阻测试：对接地系统进行接地电阻测试，确保接地良好。

3）漏电保护测试：对漏电保护装置进行测试，确保漏电保护功能正常。

电气安装分部工程施工方案一、工程概况本工程是建筑物的电气安装分部工程，包括电源配电系统、照明系统、弱电系统等。

总建筑面积为XXX平方米，建筑高度约XXX米。

主要设备有变配电装置、照明设备、弱电设备等。

二、施工组织1.组织机构本工程施工组织由总监工、项目经理、施工员、安全员等组成。

总监工负责整个工程的管理与协调，项目经理负责工程进度、质量、安全等方面的管理。

施工员负责具体的施工安排和现场监督。

安全员负责工程的安全管理。

2.工作安排根据工程进度计划，合理安排施工人员及设备的使用，确保工期的正常推进。

同时，根据工程特点和施工要求，制定出详细的施工方案。

三、施工内容及要求1.电源配电系统（1）本工程的电源配电系统采用XX电压、XXX频率的供电方式。

（2）电源主要由变配电装置提供，需按照设计要求进行安装与调试。

（3）电缆敷设应严格按照电气规范进行，要求干燥、整齐，并远离其他设备或电线。

2.照明系统（1）根据建筑物的功能、使用场所的需要，合理设置照明设备，并按照设计要求进行安装。

（2）照明设备的布置应均匀、适当，达到良好的照明效果。

（3）照明电线的敷设应牢固、整齐，远离易燃易爆物品，避免发生安全事故。

3.弱电系统（2）弱电设备的摆放和布线要合理，确保设备正常运行。

（3）弱电线缆的敷设应符合电气规范，防止干扰和信号丢失。

四、施工技术措施1.施工前的准备工作（1）确保所有施工人员持有相应证书，并熟悉本工程的施工要求和安全规范。

（2）检查施工用电设备，确保其完好，并设立明显的警示标志。

（3）制定安全措施和施工方案，并进行相关部门的审核。

2.施工过程的控制（1）各项施工工序的开始和结束前，要进行工序交底，确保施工人员理解并掌握相关要求。

（2）施工过程中，要定期进行施工质量检查和安全巡视，及时处理存在的问题并记录报告。

（3）对于可能影响施工质量和进度的因素，要及时向项目经理报告并提出解决方案。

五、施工期间的安全措施1.建立施工现场安全管理制度，明确每个人员的责任和义务。

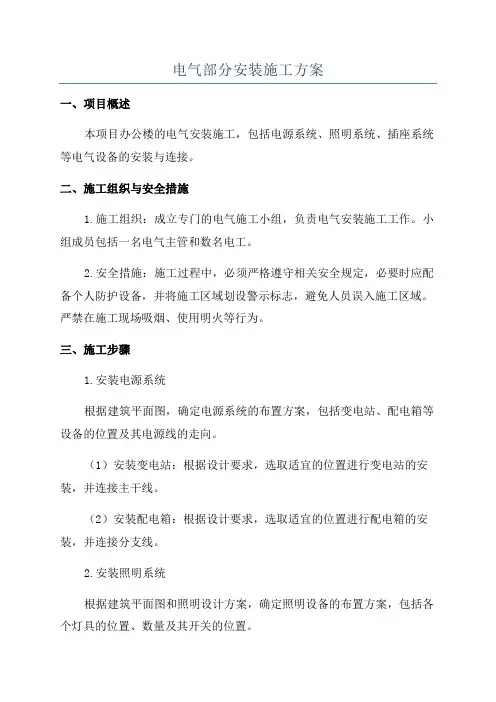

电气部分安装施工方案一、项目概述本项目办公楼的电气安装施工，包括电源系统、照明系统、插座系统等电气设备的安装与连接。

二、施工组织与安全措施1.施工组织：成立专门的电气施工小组，负责电气安装施工工作。

小组成员包括一名电气主管和数名电工。

2.安全措施：施工过程中，必须严格遵守相关安全规定，必要时应配备个人防护设备，并将施工区域划设警示标志，避免人员误入施工区域。

严禁在施工现场吸烟、使用明火等行为。

三、施工步骤1.安装电源系统根据建筑平面图，确定电源系统的布置方案，包括变电站、配电箱等设备的位置及其电源线的走向。

（1）安装变电站：根据设计要求，选取适宜的位置进行变电站的安装，并连接主干线。

（2）安装配电箱：根据设计要求，选取适宜的位置进行配电箱的安装，并连接分支线。

2.安装照明系统根据建筑平面图和照明设计方案，确定照明设备的布置方案，包括各个灯具的位置、数量及其开关的位置。

（1）安装照明灯具：根据照明设计方案，安装各类照明灯具，并进行电线的布线和连接。

（2）安装开关控制装置：根据照明设计方案，安装各类开关控制装置，并进行电线的布线和连接。

3.安装插座系统根据建筑平面图和用电设备布置方案，确定插座的位置和数量。

（1）安装插座：根据用电设备布置方案，安装各类插座，并进行电线的布线和连接。

（2）安装开关控制装置：根据需求，安装各类开关控制装置，并进行电线的布线和连接。

4.完善电气系统（1）连接线路：根据电气设计方案，连接各个设备之间的线路，并进行接地处理。

（2）保护装置：安装并调试好电气保护装置，确保系统的安全可靠性。

（3）检验与调试：对电气设备进行检验与调试，确保其正常工作。

四、质量控制与验收1.质量控制：施工过程中，严格按照设计图纸和规范要求进行施工，确保施工质量。

2.验收：在施工结束后，邀请监理单位进行电气系统的验收，合格后方可投入使用。

五、总结与展望通过本次电气安装施工，按时按质完成了电源系统、照明系统、插座系统的安装与连接，客户对施工质量表示满意。

电气安装工程施工方案（详细版）一、防雷接地工程工艺流程：接地体→引下线暗敷→避雷网。

1．引下线：a.利用建筑钢筋混凝土或剪力墙内主筋作引下线，钢筋自身上、下焊接成电气通路，上端与避雷网、中间与各层均压网、下端与地网焊成电气通路，形成笼式结构。

b.指定引下线在首层室外距地面500设置100×60×6钢板测试端子，作为测试接地电阻、等电位连接等使用，且要求加盖保护。

c．引下线暗敷：本楼以图标柱外侧两根主筋作引下线，配合土建进度从下至上焊接连通，以有色油漆作出标记，每层焊接一次，隐蔽验收一次，验收合格，监理人员签字认可，才能隐蔽，焊接采用双面搭焊，焊接长度≥6d，要打掉焊渣，无咬肉，夹渣及损坏钢筋等缺陷。

2．接闪器：a．采用φ10镀锌圆钢沿屋顶女儿墙、楼梯间及水箱间屋顶的四周敷设，通长焊接成闭合电气通路，组成不大于10米×10米的网格状避雷带.b．所有屋面上的给水管及消防水管等金属管道采用金属管卡与就近的避雷带连成电气通路.c．所有引上屋面的金属构架及设备的金属外壳与就近的避雷带可靠焊接。

d.避雷带支架采用φ10镀锌圆钢,支架高度100、预埋深度100、水平间距1000、转角处500。

e．避雷带与引下线等设施的焊接采用双面焊焊接长度不少于6D。

3．均压环：a．高度45m以上每三层设均压环，沿外墙周边的窗框下水平敷设25×4mm镀锌扁铁一周作为均压环b．建筑物外墙上金属门窗和各种金属管道与均压环连成电气通路。

c．均压环与引下线可靠焊接4．接地网：a．采用联合接地体，电气设备保护接地、信息系统接地及变压器中性点等接地共用一组接地体。

b．利用建筑物基础、地梁、底板内的钢筋接地体，要求不大于1Ω，实测达不到要求时，应增加人工接地极。

5．等电位连结：a．每层楼板的钢筋网要求与柱内的引下线可靠焊接，在竖井与PE连接。

b．所有卫生间底板钢筋均与其周围圈梁及防雷引下线可靠焊接。

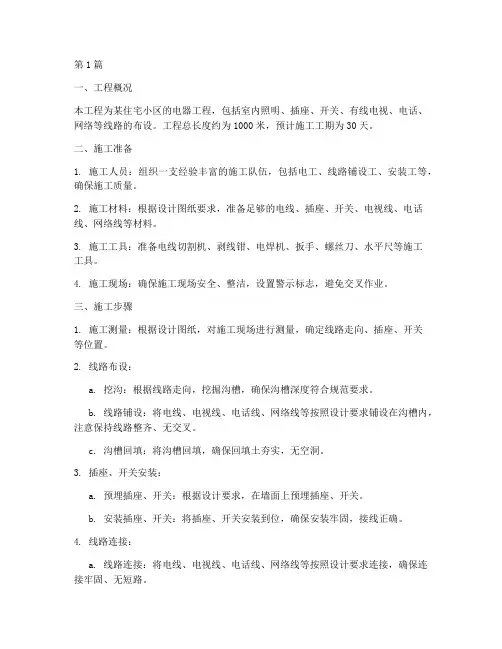

第1篇一、工程概况本工程为某住宅小区的电器工程，包括室内照明、插座、开关、有线电视、电话、网络等线路的布设。

工程总长度约为1000米，预计施工工期为30天。

二、施工准备1. 施工人员：组织一支经验丰富的施工队伍，包括电工、线路铺设工、安装工等，确保施工质量。

2. 施工材料：根据设计图纸要求，准备足够的电线、插座、开关、电视线、电话线、网络线等材料。

3. 施工工具：准备电线切割机、剥线钳、电焊机、扳手、螺丝刀、水平尺等施工工具。

4. 施工现场：确保施工现场安全、整洁，设置警示标志，避免交叉作业。

三、施工步骤1. 施工测量：根据设计图纸，对施工现场进行测量，确定线路走向、插座、开关等位置。

2. 线路布设：a. 挖沟：根据线路走向，挖掘沟槽，确保沟槽深度符合规范要求。

b. 线路铺设：将电线、电视线、电话线、网络线等按照设计要求铺设在沟槽内，注意保持线路整齐、无交叉。

c. 沟槽回填：将沟槽回填，确保回填土夯实，无空洞。

3. 插座、开关安装：a. 预埋插座、开关：根据设计要求，在墙面上预埋插座、开关。

b. 安装插座、开关：将插座、开关安装到位，确保安装牢固，接线正确。

4. 线路连接：a. 线路连接：将电线、电视线、电话线、网络线等按照设计要求连接，确保连接牢固、无短路。

b. 接地：将所有电器设备的金属外壳接地，确保用电安全。

5. 测试与调试：a. 线路测试：使用万用表等工具，对线路进行测试，确保线路无短路、断路。

b. 电器设备调试：对插座、开关、电视、电话、网络等设备进行调试，确保设备运行正常。

四、施工注意事项1. 施工过程中，严格按照设计图纸和规范要求进行施工，确保工程质量。

2. 施工现场要保证安全，设置警示标志，避免交叉作业。

3. 施工过程中，注意节约材料，减少浪费。

4. 施工过程中，加强施工人员的安全教育，提高安全意识。

5. 施工完成后，对施工场地进行清理，确保无杂物。

五、施工进度安排1. 第一周：完成施工测量、材料准备、施工现场布置。

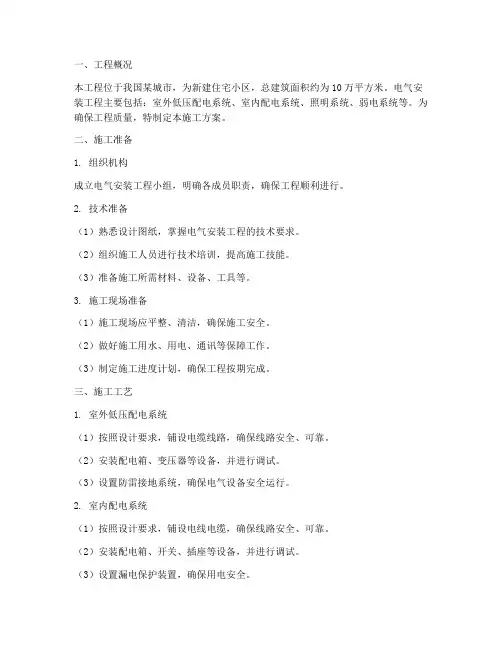

一、工程概况本工程位于我国某城市，为新建住宅小区，总建筑面积约为10万平方米。

电气安装工程主要包括：室外低压配电系统、室内配电系统、照明系统、弱电系统等。

为确保工程质量，特制定本施工方案。

二、施工准备1. 组织机构成立电气安装工程小组，明确各成员职责，确保工程顺利进行。

2. 技术准备（1）熟悉设计图纸，掌握电气安装工程的技术要求。

（2）组织施工人员进行技术培训，提高施工技能。

（3）准备施工所需材料、设备、工具等。

3. 施工现场准备（1）施工现场应平整、清洁，确保施工安全。

（2）做好施工用水、用电、通讯等保障工作。

（3）制定施工进度计划，确保工程按期完成。

三、施工工艺1. 室外低压配电系统（1）按照设计要求，铺设电缆线路，确保线路安全、可靠。

（2）安装配电箱、变压器等设备，并进行调试。

（3）设置防雷接地系统，确保电气设备安全运行。

2. 室内配电系统（1）按照设计要求，铺设电线电缆，确保线路安全、可靠。

（2）安装配电箱、开关、插座等设备，并进行调试。

（3）设置漏电保护装置，确保用电安全。

3. 照明系统（1）按照设计要求，安装照明灯具，确保照明效果。

（2）铺设照明线路，确保线路安全、可靠。

（3）设置节能灯具，降低能耗。

4. 弱电系统（1）按照设计要求，安装电话、电视、网络等弱电线路。

（2）设置信息箱、分配箱等设备，确保信息传输畅通。

（3）进行系统调试，确保弱电系统正常运行。

四、施工质量控制1. 严格按照设计图纸和施工规范进行施工。

2. 施工过程中，对材料、设备、工具进行检查，确保符合质量要求。

3. 对施工过程进行监督，发现问题及时整改。

4. 完成施工后，进行验收，确保工程质量。

五、安全文明施工1. 施工现场设置安全警示标志，确保施工安全。

2. 施工人员佩戴安全帽、安全带等防护用品。

3. 做好施工现场的环保工作，减少施工对环境的影响。

4. 施工结束后，清理施工现场，确保环境卫生。

六、施工进度根据工程实际情况，制定施工进度计划，确保工程按期完成。

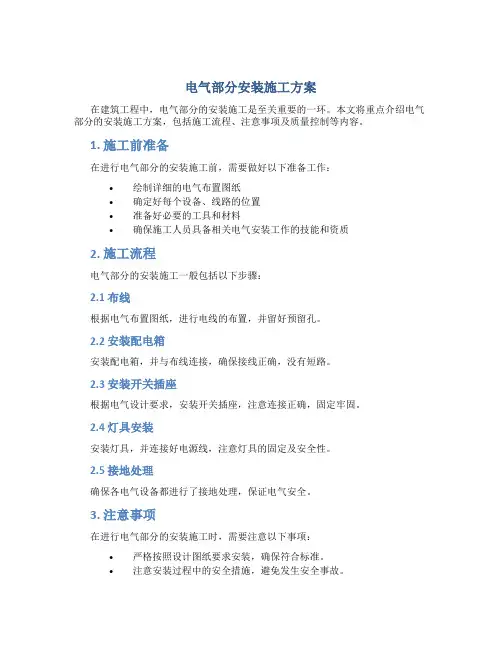

电气部分安装施工方案在建筑工程中，电气部分的安装施工是至关重要的一环。

本文将重点介绍电气部分的安装施工方案，包括施工流程、注意事项及质量控制等内容。

1. 施工前准备在进行电气部分的安装施工前，需要做好以下准备工作：•绘制详细的电气布置图纸•确定好每个设备、线路的位置•准备好必要的工具和材料•确保施工人员具备相关电气安装工作的技能和资质2. 施工流程电气部分的安装施工一般包括以下步骤：2.1 布线根据电气布置图纸，进行电线的布置，并留好预留孔。

2.2 安装配电箱安装配电箱，并与布线连接，确保接线正确，没有短路。

2.3 安装开关插座根据电气设计要求，安装开关插座，注意连接正确，固定牢固。

2.4 灯具安装安装灯具，并连接好电源线，注意灯具的固定及安全性。

2.5 接地处理确保各电气设备都进行了接地处理，保证电气安全。

3. 注意事项在进行电气部分的安装施工时，需要注意以下事项：•严格按照设计图纸要求安装，确保符合标准。

•注意安装过程中的安全措施，避免发生安全事故。

•检查每个设备、线路的连接是否正确，确保电气设备的正常使用。

•注意施工现场的清洁和整洁，保持施工环境良好。

4. 质量控制为了保证电气部分的安装质量，需要进行严格的质量控制：•定期检查施工质量，确保符合设计要求。

•对施工过程中的问题及时处理，做好记录和整改。

•做好施工记录和验收，确保电气部分的安装质量达标。

结语电气部分的安装施工是建筑工程中不可或缺的一部分，一个良好的电气安装施工方案能够保证建筑物电气设备的安全性和可靠性。

施工人员在进行电气部分的安装时，务必要严格按照要求进行，确保质量过关，保障工程的顺利进行。

电气安装工程一．钢管敷设:（一）．材料要求: 本工程所使用电线导管（SC管）均为钢管。

钢管壁厚均匀、焊缝均匀、无劈裂、砂眼、毛刺和凹扁现象。

钢管需预先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐。

金属灯头盒、开关盒、接线盒等,盒板厚度应符合有关要求，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。

使用的螺栓、螺丝、膨胀螺栓、螺母、垫圈等应采用镀锌件。

（二）．施工机具: 手动煨管器、液压煨管器、压力案子、套丝板、套丝机、钢锯、扁锉、半圆锉、圆锉等。

（三）．施工方法:暗配管:（1）工艺流程:预制加工→测定盒、箱位置→稳注盒、箱→管路敷设→管路连接→变形缝处理→跨接地线连接（2）基本要求:敷设于多尘和潮湿场所的电线管路、管口、管子连接处均匀作密封处理。

暗配的电线管路宜沿最近的路线敷设并应减少弯曲；埋入墙和混凝土内的管子，离表面的净距离不应小于15mm。

进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。

埋入地下的地下管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。

预制加工: 根据设计图，加工好各种盒、箱、管弯。

钢制导管煨弯可采用冷煨法。

冷煨法: 一般管径为20mm及以下时，用手板煨管器。

先将管子插入煨管器，逐步煨出所需弯度。

管径为25mm及以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

（3）管子切断: 常用钢锯或无齿锯等进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内无铁屑。

（4）管子套丝: 采用套丝板、套管机，根据管外径选择相应板牙。

将管子用台虎钳夹牢，再把套丝板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，清除渣屑，丝扣干净清晰。

管径20mm及以下时，应分两板套成；管径在25mm及以上时，应分三板套成。

（5）测定盒、箱位置: 根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平线坠找正，标出盒、箱实际尺寸、位置。

电气安装工程施工方案一、预埋工程：1、本工程的安装项目较多，有属于本项目部承包范围内的电气及给排水安装工程等，作为土建施工方，项目部将做好计划与统筹工作，合理安排与调度，在土建主体施工阶段，即根据设计图纸和专业安装施工队伍的要求做好预留、预埋工作，装修及安装施工阶段，除负责好本项目部的给排水及电气安装等项目施工外，仍必须积极配合专业队伍做好其它专业部分的安装工作。

2、预埋工程将随主体工程同时进行，并贯穿于该阶段工程施工的全过程，预埋工程是安装工程最关键性的前期工作，故安装人员必须充分地熟悉图纸，对整个工程的预埋部位做到心中有数，与土建主体工程密切配合，确保预埋位置、几何尺寸、数量准确无误，安装牢固可靠，严禁事后凿墙打洞，影响工程结构。

3、在现浇楼面和墙面上预埋洞孔时，必须与楼面、墙面钢筋绑扎同步，若孔洞尺寸大于钢筋网格尺寸而影响到钢筋结构时，按设计要求采取措施，在洞口设加强筋。

对小孔洞和穿墙洞要按图纸施工技术要求预埋好套管，套管在楼面上时，高出面层5cm，墙面上套管长度两端与粉刷后墙面齐平。

所有的给排水管穿楼板、墙体时，必须预留孔洞，并加设防水套管。

4、穿线管预埋：密切配合土建施工，在墙、梁、柱和楼面上线管预埋与钢筋绑扎同步。

在楼面上预埋时，先分清板下的照明和板上的插座走向，复杂部位要单独画出配管草图。

填充墙体内的管线与砌体工程施工同步埋设。

5、各种开关箱、插座、接线盒预埋时严格控制好标高，安装时先打平水，埋设时深度与粉灰面基层平齐。

二、电气管线安装工程：1、电气管线安装：（1）、其工艺顺序如下：划线定位→箱盒固定→管道敷设→扫管穿引线→选择导线→管内穿线→线路检查，绝缘测试。

（2）、电线钢管或PVC阻燃管的预留预埋：1）、施工前，在熟悉了解土建结构的情况下，充分理解电气等专业图纸，特别是标高，平面隔断尺寸，门窗位置等，把这些有关尺寸资料画到电气有关施工图上，以便掌握电气设备，线路走向，各器件的实际位置尺寸等。

电气安装工程施工方案1、施工准备（1）、熟悉施工图纸及相关土建、水暖图纸,核对预埋洞孔，做出配合施工计划。

（2）、编制施工技术方案以及设备、材料加工计划，准备施工工具、施工设备。

（3）、向施工人员做好安全、技术交底。

2、电气配管（1）、配管：电线管必须是质量合格并且符合国家规定的产品，镀锌管应无扁压，劈裂现象，管内无毛刺，管路敷设时如有下列情况应加接线盒：1）、直线超过30米时；2）、有一个弯，长度超过20米时；3）、有两个弯，长度超过15米时；4）、有三个弯，长度超过8米时;（2）、铁管接头使用管箍时跨焊接地线，管与盒的连接也必须焊接地线。

（3）、钢管进入开关盒、接线盒、配电箱时应采用螺母连接固定。

（4）、必须严格按图纸和规范施工,管路配完后应对照图纸检查,无误后，请监理或业主验收并做好记录。

当土建打砼时必须有人看护。

3、管内穿线管内穿线应流畅，管内不得有接头、扭结现象,导线绝缘必须良好，不受损坏,接头应在接线盒内，并且焊锡饱满,包好绝缘电布，其绝缘程度不得低于原有强度。

导线穿完后进行绝缘测试,其阻值不得小于0。

5兆欧，并做好记录。

4、器具安装（1）、器具安装及其支架要牢固、端正，位置正确。

（2）、插座、开关盖板紧贴墙面,开关必须切断相线，单相插座的接线，面对插座右极接相线,左极接零线。

（3）、安装器具时必须将盒内杂物清理干净，并注意成品保护。

5、设备、器具调试送电前全面检查线路及设备，首先进行单体设备调试，再进行整个系统调试，试验调试应请监理和业主参加，并做好检测记录。

6、施工质量工程施工中,严格按照国家各项规范执行,并保证业主满意，保证做到将优质的工程献给用户。

7、施工前一定要有电气（强电、弱电）、给排水设计施工图。

严禁将导线无任何保护地直接敷设在墙内、地坪内、地板下或天棚上。

不同电压，不同回路，不同信号的线路严禁穿在同一穿线管内。

灯具的安装应在油漆完成后进行。

在砖混结构上安装灯具,严禁使用木楔，应用吊钩、螺栓或膨胀螺栓等。

电气安装工程施工方案一、施工准备（一）内业准备1、认真组织好图纸会审，记录图纸问题，办好洽商，根据图纸和洽商编制施工方案。

2、根据工期要求做好设备、材料、施工机具、人员的配备计划。

3、准确提出加工件、预埋件的数量、规格，预先做好准备。

4、仔细审图，弄清本专业与土建专业、暖通专业图纸上的交圈对口问题。

5、熟悉和掌握工艺标准、施工图册、验收规范。

（二）外业准备1、配合土建做好临时用电的设计、安装。

2、工具、设备及小型机械要齐全。

3、施工现场临时用电设施做好防护措施并标牌警示。

4、材料进入现场，码放整齐，挂牌标识，设备进场做好验收工作。

5、人员配备(1)、基础阶段 36(2)、结构阶段 54(3)、装修阶段 72二、电气安装工程施工工序及质量要求（一）管路敷设工程本工程干线采用铜芯塑料线穿焊接钢管暗敷于墙体、地面及现浇板内，强弱电进户管均引出散水外1.5米。

1．工艺流程：预制加工→测定盒箱位置→固定盒、箱→管路连接→暗管敷设方式→地线连接２．作业条件：（1）各层水平线和墙厚度线弹好，配合土建施工。

（2）在顶板内配管时，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

３．暗管敷设：（1）管路暗配应沿最近的路线并应减少弯曲，埋入墙内或混凝土内的管路，离表面的净距不应小于15mm。

（2）埋入地下的管路不宜穿过设备基础，在穿过设备基础时，应加保护管。

（3）预制加工：一般管径在20mm及以下的钢管，用手扳弯管器，先将管子插入煨管器，逐步煨出所需弯度。

管径在25mm及以上时，使用液压弯管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

A．管子切断，采用无齿锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固。

断口处平齐，不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。

B．管子套丝:采用套丝板，套丝机，根据管外径选择相应的板牙。

将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液，丝扣不乱，不过长，清除渣屑，丝扣干净，清晰。

电气安装工程施工方案1、配管穿线工程1）配管（1）敷设在多尘或潮湿场所的电线保护管、管口及其各连接处均应密封；（2）当线路暗配时,电线保护管宜沿最近的路线敷设,并应减少弯曲；（3）进入落地式配电箱的电线保护管,排列整齐，管口宜高出配电箱基础面50～80mm；（4）电线保护管的弯曲处,不应有折皱凹陷和裂缝，且弯曲程度不应大于管外径的10%；（5）电线保护管的弯曲半径应符合下列规定：当线路明配时,弯曲半径不小于管外径的6 倍，当两个接线盒间只有一个弯曲时，弯曲半径不宜小于管外径的4 倍。

（6）当电线保护管遇下列情况之一时,中间应增设接线盒，且接线盒或拉线盒的位置应于穿线:①.管长度每超过30m,无弯曲；②.管长度每超过20m,有一个弯曲；③.管长度每超过15m,有二个弯曲；④.管长度每超过8m,有三个弯曲。

（7）垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒；①.管内导线截面为50mm2,及以下,长度每超过30m；②.管内导线截面而国为70～95mm2。

长度每超过20m；③.管内导线截面为20～240mm2,长度每超过18m。

（8）水平或垂直敷设的明配电线保护管,其水平或垂直安装的允许偏差为0.15%.全长偏差不应大于内径的1/2。

2）钢管敷设（1）采用用镀锌钢管时，锌层剥落处应涂防腐漆.设计有特殊要求时,应按设计规定进行防腐处理；（2）钢管不应有折扁和裂缝,管内应无铁屑及毛刺，切断口应平整，管口应光滑；（3）钢管的连接应符合下列要求：①.采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2～3 扣。

螺纹表面应光滑、无缺损；②.采用套管连接时，套管长度宜为管外径的l.5～3 倍,管与管的对口处应位于套管的中心. 套管采用焊连接时,焊缝应牢固严密；采用紧定螺钉连接时,螺钉应拧紧；在振动的场所,紧定螺钉应有防松动措施；③.镀锌钢管和薄壁钢管应采用螺纹连接或套管紧定螺钉连接，不应采用熔焊连接；④.钢管连接处的管内表面应平整、光滑。

电气安装工程施工方案1、系统简介电气系统主要材料：2、电气施工方案1、预留预埋的施工管路连接管路固定跨接地线管路敷设管进盒、箱测定盒箱位置盒箱固定2、电气工程二次墙体预留预埋的施工3、防雷接地的施工弹性定位箱、盒固定管路开槽管路敷设墙体补槽封闭母线的安装检查土建预留支吊架组装测量防线母线槽现场验收现场搬运、贮存母线槽连接、固定检测试运行4、桥架安装工艺桥架订货及验收桥架支架安装桥架安装桥架支架及桥架固定封盖板5、电缆敷设 电缆敷设施工工艺：电缆检测验收电缆排列固定电缆敷设敷设后绝缘检查电缆头制作安装电缆标识电缆绝缘测试符号说明：1-钢丝绳2-膨胀螺栓3-槽钢4-固定钢丝绳5-卷扬机6-钢丝绳7-滑轮8-导向滑轮9-电缆放线架10-电缆盘11-电缆12-电缆滑轮13-电缆夹具电缆穿越竖井楼板防火封堵示意图竖井内垂直电缆示意图竖井内垂直电缆示意图3、设备安装3.1、低压配电柜的安装低压配电柜的进出线图低压配电柜进出口示意图3.2、配电箱的安装基础型槽钢制作安装配电柜搬运吊装柜体调整固定电缆头制作安装柜内配线校监配电箱调试调试运行3.3、UPS安装3.3.1、工艺流程3.3.2、施工准备3.3.3、进场验收设备开箱检验由建设方、管理公司、监理、施工单位和设备生产厂家共同进行，并作好检查记录。

按照设备清单、施工图纸及设备技术资料核对设备及附件的规格型号是否符合设计要求，产品合格证、技术资料是否齐全。

检查UPS的整流器、充电器、逆变器、静态开关等规格性能须符合设计要求，内部接线连接正确，标识正确清晰，紧固件可靠无松动，焊接牢固无脱落。

3.3.4、设备运输根据施工图纸，用人力及叉车将设备就位到基础型钢上，找平找正后将设备固定牢固，其垂直度、水平度的允许偏差应符合成套配电柜、控制柜安装工艺要求。

3.3.5、基础制作、安装根据产品技术文件，确定设备的实际安装尺寸和固定螺栓安装孔距尺寸，测量出型钢的几何尺寸，基础型钢安装的偏差应符合成套配电柜、控制柜安装工艺标准。

电气安装工程施工方案一、工程概况强电部份：包括配电系统、照明系统、插座系统、消防系统、安防系统、通信系统等。

弱电部份：包括计算机网络系统、视频会议系统、广播系统、背景音乐系统、门禁系统等。

智能化部份：包括楼宇自控系统、能源管理系统、停车管理系统等。

《建造电气设计规范》GB 50054《建造照明设计标准》GB 50034《建造消防设计规范》GB 50016《建造智能化工程设计规范》GB 50314《低压配电设计规范》GB 50052其他相关的国家标准和地方标准二、施工组织（一）施工人员本工程的施工人员由我公司自有人员和外协人员组成，共计多少人，其中：施工负责人：负责全面组织和指挥本工程的施工，协调各方面的关系，解决施工中的技术和管理问题。

施工技术员：负责本工程的技术管理，审核图纸和材料，制定施工方案和技术措施，指导现场施工。

施工班组长：负责本工程的现场管理，组织和分配施工任务，监督和检查施工质量和进度。

施工队伍：负责本工程的具体施工操作，按照图纸和技术要求进行安装和调试。

（二）施工设备施工机械：包括吊车、升降机、钻孔机、切割机、剥线机等。

施工仪器：包括万用表、兆欧表、接地电阻测试仪、绝缘电阻测试仪、回路测试仪等。

施工辅助设备：包括梯子、脚手架、线管弯曲器、线管切断器、线管扩口器等。

（三）施工材料强电材料：包括配电柜、断路器、接触器、继电器、变压器、稳压器、开关插座、灯具等。

弱电材料：包括网络交换机、路由器、网线、光纤、信息插座、视频会议终端、音箱等。

智能化材料：包括控制器、传感器、执行器、显示器等。

线管材料：包括金属线管、塑料线管、桥架、托盘、吊杆、吊钩等。

线缆材料：包括电力线缆、控制线缆、通信线缆、光缆等。

三、施工流程施工前准备：包括施工场地的勘察和清理，施工图纸的审核和确认，施工材料的采购和验收，施工设备的调试和检查，施工人员的培训和安全教育等。

线管安装：包括线管的布置和定位，线管的切割和弯曲，线管的连接和固定，线管的防腐和防火处理等。
