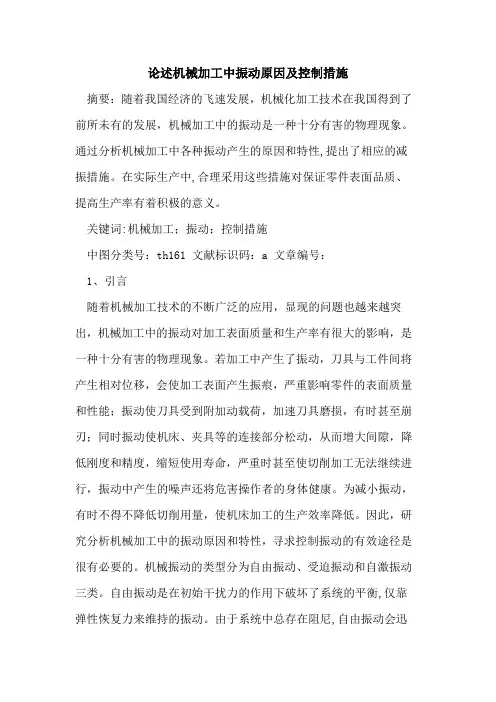

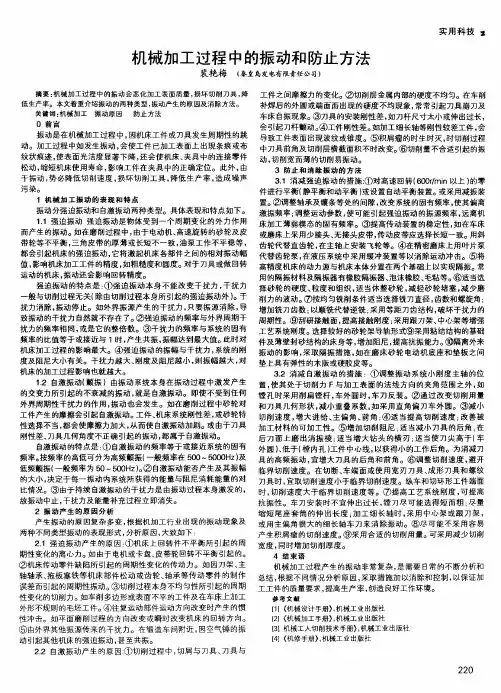

论述机械加工中振动原因及控制措施摘要：随着我国经济的飞速发展，机械化加工技术在我国得到了前所未有的发展，机械加工中的振动是一种十分有害的物理现象。

通过分析机械加工中各种振动产生的原因和特性,提出了相应的减振措施。

在实际生产中,合理采用这些措施对保证零件表面品质、提高生产率有着积极的意义。

关键词:机械加工；振动；控制措施中图分类号：th161 文献标识码：a 文章编号：1、引言随着机械加工技术的不断广泛的应用，显现的问题也越来越突出，机械加工中的振动对加工表面质量和生产率有很大的影响，是一种十分有害的物理现象。

若加工中产生了振动，刀具与工件间将产生相对位移，会使加工表面产生振痕，严重影响零件的表面质量和性能；振动使刀具受到附加动载荷，加速刀具磨损，有时甚至崩刃；同时振动使机床、夹具等的连接部分松动，从而增大间隙，降低刚度和精度，缩短使用寿命，严重时甚至使切削加工无法继续进行，振动中产生的噪声还将危害操作者的身体健康。

为减小振动，有时不得不降低切削用量，使机床加工的生产效率降低。

因此，研究分析机械加工中的振动原因和特性，寻求控制振动的有效途径是很有必要的。

机械振动的类型分为自由振动、受迫振动和自激振动三类。

自由振动是在初始干扰力的作用下破坏了系统的平衡,仅靠弹性恢复力来维持的振动。

由于系统中总存在阻尼,自由振动会迅速衰减,所以对机械加工的影响不大。

受迫振动和自激振动都属于不衰减的振动,对机械加工的影响不容忽视。

下面主要分析这两种振动。

2、振动的类型及特征机械加工中产生的振动主要有受迫振动和自激振动（颤振）两种类型。

2.1受迫振动由外界周期性干扰力（工艺系统内部或外部振源）所激发的振动。

其主要特征是：（1）除由切削过程本身不均匀性所引起的受迫振动外，干扰力一般同切削过程无关。

干扰力消除，受迫振动停止。

（2）受迫振动的频率与外界周期性干扰力的频率相同或是它的整数倍。

（3）受迫振动的振幅与干扰力的振幅、工艺系统的刚度及阻尼大小有关。

01机械原理概述Chapter机械原理的定义与重要性定义重要性机械原理的研究对象和内容研究对象主要研究各种机构（如连杆机构、凸轮机构、齿轮机构等）和机器（如内燃机、电动机、机床等）的工作原理、运动特性、力学性能以及设计计算方法等。

研究内容包括机构的组成原理、运动学分析、动力学分析、机械效率与自锁、机器的平衡与调速等。

机械原理的发展历程和趋势发展历程发展趋势02机构的结构分析与设计Chapter机构的基本概念和分类机构定义由刚性构件通过运动副连接而成的系统，用于传递运动和力。

机构分类根据运动特性可分为连杆机构、凸轮机构、齿轮机构等。

运动副类型包括低副（转动副、移动副）和高副（点接触、线接触）。

结构分析通过自由度计算、运动链分析等方法，确定机构的组成、运动特性和约束条件。

综合方法基于功能需求，选择合适的机构类型，进行组合、变异和演化，设计出满足特定要求的机构。

创新设计运用创新思维和现代设计方法，如拓扑优化、仿生学等，进行机构创新设计。

机构的结构分析和综合方法机构设计的原则和方法设计原则设计方法案例分析03机械传动与驱动Chapter机械传动的类型和特点摩擦传动啮合传动利用齿轮、链轮等啮合元件传递动力和运动。

具有传动效率高、工作可靠、使用寿命长等优点，但需要较高的制造精度和安装精度。

齿轮类型选择齿轮参数设计强度校核030201齿轮传动的设计与分析链传动和带传动的设计与分析链传动设计带传动设计强度校核液压与气压传动的设计与分析液压传动设计01气压传动设计02控制与调节0304机械系统动力学与振动Chapter机械系统动力学的基本概念和方法动力学基本概念动力学建模方法动力学分析方法机械系统的振动分析和控制振动基本概念振动分析方法振动控制策略机械系统动力学优化设计方法优化设计基本概念动力学优化设计方法优化设计实例分析05机械制造工艺与装备Chapter机械制造工艺的基本概念和流程机械制造工艺的基本概念机械制造工艺的流程机械制造装备的分类和特点机械制造装备的分类机械制造装备的特点先进制造技术是指基于先进制造理论、技术和方法的总称，包括计算机辅助设计（CAD ）、计算机辅助制造（CAM ）、计算机辅助工艺规划（CAPP ）、数控技术（NC ）、柔性制造系统（FMS ）等。

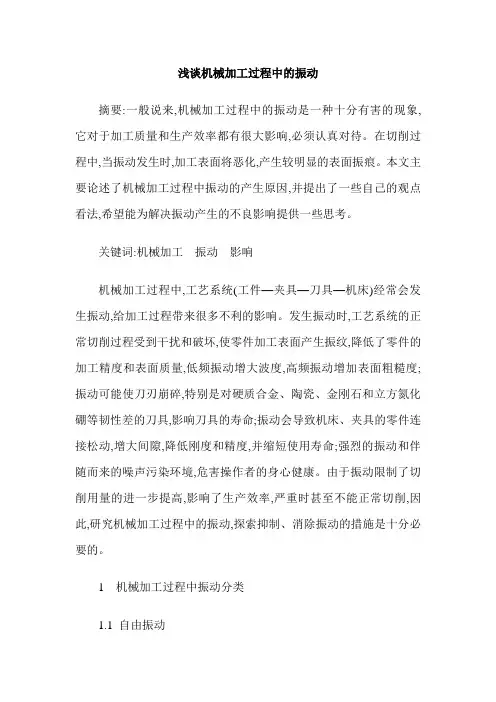

浅谈机械加工过程中的振动摘要:一般说来,机械加工过程中的振动是一种十分有害的现象,它对于加工质量和生产效率都有很大影响,必须认真对待。

在切削过程中,当振动发生时,加工表面将恶化,产生较明显的表面振痕。

本文主要论述了机械加工过程中振动的产生原因,并提出了一些自己的观点看法,希望能为解决振动产生的不良影响提供一些思考。

关键词:机械加工振动影响机械加工过程中,工艺系统(工件—夹具—刀具—机床)经常会发生振动,给加工过程带来很多不利的影响。

发生振动时,工艺系统的正常切削过程受到干扰和破坏,使零件加工表面产生振纹,降低了零件的加工精度和表面质量,低频振动增大波度,高频振动增加表面粗糙度;振动可能使刀刃崩碎,特别是对硬质合金、陶瓷、金刚石和立方氮化硼等韧性差的刀具,影响刀具的寿命;振动会导致机床、夹具的零件连接松动,增大间隙,降低刚度和精度,并缩短使用寿命;强烈的振动和伴随而来的噪声污染环境,危害操作者的身心健康。

由于振动限制了切削用量的进一步提高,影响了生产效率,严重时甚至不能正常切削,因此,研究机械加工过程中的振动,探索抑制、消除振动的措施是十分必要的。

1 机械加工过程中振动分类1.1 自由振动当振动系统受到初始干扰力(又称激振力)的作用而破坏了平衡状态后,去掉激振力或约束后所发生的振动,称为自由振动。

由于系统总是存在阻尼,故自由振动总是衰减的,因此,一般来说,自由振动对加工过程的影响不大。

自由振动的特性取决于系统本身,即其固有频率,振型取决于振动系统的质量和刚度。

1.2 强迫振动在外界周期性干扰力的作用下,系统受迫产生的振动称为强迫振动。

由于有外界周期性干扰力作能量补充,所以振动能够持续进行。

只要外界周期性干扰力存在,振动就不会因阻尼而停止。

强迫振动的频率等于外界周期性干扰力的频率或者是它的整数倍。

1.3 自激振动由振动系统自身产生的交变力激发和维持的一种周期性振动称为自激振动。

切削过程中产生的自激振动也称为颤振。
