连接器材料知识在现代科技发展的时代，连接器是电子产品中不可或缺的一部分。
它们负责将各个电子元件连接在一起，以实现信息传输和电流传递。
连接器材料的选择对于产品的性能和可靠性有着重要的影响。
本文将介绍一些常见的连接器材料及其特点。
1. 金属材料金属是连接器制造中最常用的材料之一，具有良好的导电性和机械强度。
常见的金属材料包括铜、铝、钢等。
铜是最常用的导电金属，因其低电阻和良好的导电性能而被广泛应用于连接器的制造。
铝具有较低的密度，适用于重量要求较轻的连接器。
钢具有优异的机械强度和耐腐蚀性能，适用于一些对强度要求较高的连接器。
2. 塑料材料塑料作为一种绝缘材料，广泛应用于连接器的绝缘部分。
它具有良好的绝缘性能、机械强度和耐化学腐蚀性。
常见的塑料材料有聚氯乙烯（PVC）、聚酰胺（PA）、聚四氟乙烯（PTFE）等。
PVC是一种常用的塑料材料，具有良好的可加工性和耐腐蚀性，适用于一般连接器的绝缘部分。
PA具有较高的机械强度和耐热性能，适用于高温环境下的连接器。
PTFE具有优异的绝缘性能和耐化学腐蚀性，适用于一些特殊环境下的连接器。
3. 陶瓷材料陶瓷材料具有优异的高温性能和耐腐蚀性，广泛应用于高温连接器和特殊环境连接器的制造。
常见的陶瓷材料有氧化铝、氮化硅等。
氧化铝具有优异的绝缘性能和耐高温性能，适用于高温连接器的绝缘部分。
氮化硅具有良好的导热性和耐腐蚀性能，适用于一些对散热要求较高的连接器。
4. 玻璃材料玻璃材料具有优异的绝缘性能和耐化学腐蚀性，广泛应用于光纤连接器和光学连接器的制造。
常见的玻璃材料有硼硅玻璃、石英玻璃等。
硼硅玻璃具有较高的折射率和较低的散射损耗，适用于光纤连接器的光传输部分。
石英玻璃具有优异的光学性能和耐高温性能，适用于一些对光学要求较高的连接器。
5. 聚合物复合材料聚合物复合材料是一种由聚合物基体和增强材料组成的复合材料，具有较高的强度、硬度和耐热性能。
常见的聚合物复合材料有碳纤维复合材料、玻璃纤维复合材料等。
WAGO建筑连接器原材料详细分解
1、绝缘材料
自40年来，尼龙6.6一直作为制作导体外壳和接线端子或连接器附件的最佳绝缘材料。
它也是被几乎所有
国际测试机构所认可的。
由于它有着卓越的抗泄漏电流击穿的能力，按照IEC 112标准达到CTI 600，由此可减小空气和泄漏电流爬行距离，从而可制造出较小的元件。
WAGO公司使用的改性尼龙6.6不含有卤素，碳氟化合物。
它不腐蚀，自熄灭，而且允许在温度105℃连续工作而保证温度稳定性。
2、导体材料
由WAGO公司生产的接线端子和连接器所使用的导流条是由电解铜作为标准原料的。
这种材料有着良好的导电性和良好的化学稳定性，而没有受压断裂的危险。
3、导体的接触表面
锡合金镀层是导流条的标准接触面，可保持其长期抗腐蚀。
在接触区上一特定厚度的锡合金表面可形成气密性连接，从而使接触电阻长期稳定。
4、夹持弹簧的材料
WAGO公司使用的所有夹持弹簧都是取材于高质量的，精心选择的可靠的镍铬弹簧钢。
它有着高的抗拉强度和被多年实际经验所证明的抗腐蚀能力。
随时间变化的松弛现象在环境105℃下可以被忽略，甚至在250℃下，在500N/m㎡压强下，所测的值也只有1.5%。
连接器材料知识连接器材料指的是用于连接电子设备中各个部分的器件，它们起到了一个重要的作用，使电子设备能够正常地工作。
连接器材料主要包括连接器壳体、接触件、封装材料和导电材料等。
下面将分别介绍这些材料的特点和应用。
1. 连接器壳体连接器壳体是连接器的主体部分，它用于保护连接器的内部结构，防止雨水、尘土等外部物质进入连接器内部，从而导致电子设备工作异常或损坏。
连接器壳体的材料包括金属、塑料和陶瓷等，其中塑料是最为常见的连接器壳体材料。
塑料具有良好的绝缘性能、机械强度和化学稳定性，而且成本低廉，适用于各类连接器的生产。
2. 接触件接触件是连接器的重要组成部分，它是用来传递电子信号的，具有良好的导电性能和机械强度。
接触件一般采用金属材料制成，如铜合金、磷青铜和不锈钢等。
铜合金具有良好的导电性和可塑性，适用于大多数低压和低频连接器；磷青铜具有高弹性和磨损性能，适用于高频和高压连接器；不锈钢具有良好的耐腐蚀性能和机械强度，适用于在恶劣环境下工作的连接器。
3. 封装材料封装材料用于封装连接器内部的电子元件，起到了保护作用，防止电子元件受到机械冲击和化学物质侵蚀。
封装材料的种类很多，主要有环氧树脂、硅橡胶和聚四氟乙烯等。
环氧树脂具有良好的机械强度、耐热性和耐化学侵蚀性，广泛应用于各类连接器的封装；硅橡胶具有良好的耐高温和耐腐蚀性能，适用于在高温环境下工作的连接器；聚四氟乙烯具有良好的耐腐蚀性和绝缘性能，适用于各类电子设备的封装。
4. 导电材料导电材料用于连接器内部的电子元件之间的导电，主要有导电胶、导电银浆和导电晶体等。
导电胶是一种采用高分子材料和银粉混合制成的导电材料，具有良好的导电性和机械强度，适用于连接器内部电子元件之间的导电。
导电银浆则是一种采用纯银粒子和有机溶剂混合制成的导电材料，适用于制作微型电子元件；导电晶体是一种采用半导体材料制成的导电材料，适用于高速和高频连接器。
综上所述，连接器材料在电子设备中发挥着至关重要的作用，其品质的优劣直接影响到电子设备的安全和性能。
线束的原材料线束是汽车、航空航天、家电等领域中常见的一种电气连接器，它由导线、连接器、绝缘套管、保护管等部件组成，起着传输电能、信号和数据的作用。
而线束的原材料则是构成线束的各种零部件的基础材料，直接影响着线束的质量和性能。
下面将从导线、连接器、绝缘套管、保护管等几个方面介绍线束的原材料。
首先，导线是线束中最基本的部件之一，其原材料通常采用铜、铝等导电性能好的金属材料。
铜导线具有导电性能好、耐腐蚀、耐磨损等优点，因此被广泛应用于各种线束中。
而铝导线则具有重量轻、价格低等优点，在一些对重量要求较高的场合也得到了应用。
在选择导线原材料时，需要根据具体的使用环境和要求来进行合理的选择。
其次，连接器作为线束中连接导线的部件，其原材料通常采用金属、塑料等材料。
金属连接器具有导电性能好、耐腐蚀、机械强度高等优点，适用于一些对连接稳定性要求较高的场合。
而塑料连接器则具有重量轻、绝缘性能好等优点，适用于一些对重量和绝缘要求较高的场合。
在选择连接器原材料时，需要综合考虑其导电性能、机械性能、绝缘性能等因素。
再次，绝缘套管是用于包裹导线和连接器，起到绝缘保护作用的部件，其原材料通常采用塑料、橡胶等绝缘性能好的材料。
塑料绝缘套管具有重量轻、绝缘性能好、耐腐蚀等优点，适用于一些对重量和绝缘要求较高的场合。
而橡胶绝缘套管则具有耐高温、耐低温、耐油等优点，在一些对温度和环境要求较高的场合也得到了应用。
在选择绝缘套管原材料时，需要综合考虑其绝缘性能、耐环境性能等因素。
最后，保护管是用于保护线束整体的部件，其原材料通常采用金属、塑料等材料。
金属保护管具有机械强度高、耐腐蚀等优点，适用于一些对保护要求较高的场合。
而塑料保护管则具有重量轻、耐磨损等优点，在一些对重量和耐磨要求较高的场合也得到了应用。
在选择保护管原材料时，需要综合考虑其机械性能、耐腐蚀性能等因素。
综上所述，线束的原材料涉及到导线、连接器、绝缘套管、保护管等多个部件，其选择需要综合考虑导电性能、绝缘性能、机械性能、耐腐蚀性能等因素。
连接器的制程和工艺连接器制程和工艺是指在连接器的生产过程中所采用的工艺流程和制造工艺。
连接器是电子元器件中的一种，用于将各种电子设备的电路传输、输入和输出互连起来。
连接器的制程主要包括以下几个方面：原材料准备、材料加工、连接器成型、表面处理、检测和包装。
首先是原材料准备。
连接器的原材料通常是金属和塑料。
金属一般采用黄铜、磷青铜、不锈钢等。
塑料一般采用工程塑料，如PBT、PA、PC等。
在这个过程中，需要对原材料进行选型和采购，并按照制程要求进行质量检测。
第二是材料加工。
在连接器的制造过程中，需要对金属和塑料进行加工。
金属加工一般包括冷镦、铣削、折弯、锉削等工艺。
塑料加工一般包括注塑成型、挤出成型等工艺。
通过材料加工，可以将金属和塑料加工成所需的连接器零部件。
第三是连接器成型。
连接器成型是连接器制造的关键工艺。
连接器的成型一般采用模具成型工艺，将加工好的连接器零部件放入模具中，经过加热和压力作用，使金属和塑料材料充分熔融和流动，以达到成型连接器的目的。
第四是表面处理。
连接器的表面处理主要是为了改善连接器的电气性能、机械强度和防腐蚀能力。
常见的表面处理工艺有电镀、热处理、喷涂等。
电镀一般包括镀金、镀银、镀锡等。
热处理主要是通过加热和冷却过程改变连接器的结构和性能。
第五是检测。
连接器在制造过程中需要进行各种检测和测试。
常见的检测项目包括外观检查、尺寸测量、电气性能测试、力学性能测试等。
这些检测和测试可以保证连接器的质量和性能符合要求。
最后是包装。
连接器制造完成后，需要进行包装和标识。
包装一般采用塑料袋、纸箱等方式，并附上相应的产品标识和说明书。
包装的目的是保护连接器免受损坏，并方便运输和销售。
总的来说，连接器的制程和工艺是一个复杂的过程，涉及到多个环节和工艺流程。
通过合理的工艺和制程控制，可以生产出质量优良、性能稳定的连接器产品，满足不同应用场景的需求。

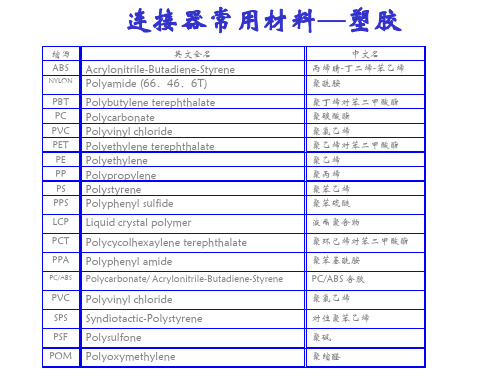

连接器常用材质及性能介绍1、连接器绝缘体常用材质通常有：PBT、NYLON、ABS、PC、LCP等材料，但原则上采用耐燃性较佳之材质。
ａ.PBT料：一般常用PBT料加20-30%玻璃纤维，具有抗裂防冲击、防电能力，其耐磨性好，磨擦系数较低，自身润滑效果好，耐油耐化学药品性好。
在高温高湿下伋有很好的介电强度。
其缩水率0.6%-3.0%之间，其耐温为230℃左右。
成型性好，具耐燃性。
其为连接器产品常用胶料。

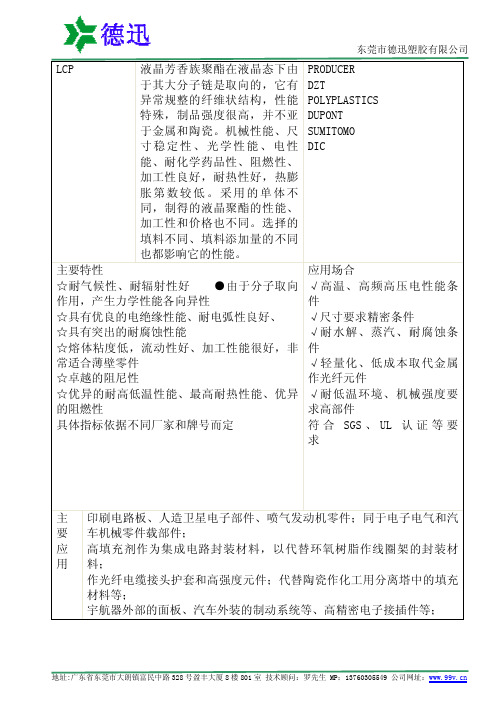

ｂ.NYLON66、NYLON6T、PC、LCP料：其缩水率1.0%-0.3%，耐温比PBT高，常用NYLON66耐温260℃--280℃，NYLON6T 耐温280℃--300℃，LCP耐温290℃--320℃。
但其吸水性较大，一般用于耐高温与PITCH 较少的产品（如SMD、HOUSING、PLCC等产品）C．ABS料：具有良好抗冲击韧性、耐油性、耐磨性、容易成型、硬质性好、刚性好，耐温100℃左右，一般用于连接器中辅助产品上。
2、注塑成形常见之缺陷及其原因常见成型缺陷有以下几种：塑件有黑斑或黑液、表面不光洁、溢料、塑料成形不完整、气泡或烧焦、瘪形、拼缝线或塑件紧缩在模具内等等缺陷。
其主要原因分三部分：注塑机之因素、模具之因素、胶料之因素。
3、连接器接触件组成及性能接合体材质：插头用金属接合体材质，一般原则上以黄铜为主，但特别要求插拔次数极高，且长寿命期限时磷青铜，铍铜等弈可采用。
以下对目前行业上铜材种类及性作介绍1.黄铜---铜及锌之合金，共颜色因锌之含量而异。
a.黄铜-----含锌25~35%者，最适常温加工。
b.黄铜-----含锡35%~45%者，最适常温加工，市面上贩卖之铜板，铜棒均属之。
2.青铜----铜及锡之合金，其颜色因锡之含量而异。
一般广义之称呼除黄铜以外之铜合金称为青铜。
磷青铜-----在青铜中加以磷，耐摩性有之，但磷过多，则铸造困难，其成分为锡8~12%，磷0.5~1.5%.接触件材料选用接触件可用几种合金中的任何一种材料制成，具体选择则要根据接触件的类型，插拔的频度以及连接器所工作的电气条件和环境条件而定。
