1—5标湛节刊毎年而囲形総尺a （铁餐liU1—5林皿下刊备年而曲形綸尺d 孰養ifcU1—5林皿下刊备年而曲形綸尺d (*,・M孰養ifcUId 會析耳梅£41 的尺a.定位2-1根据轴测图画出点A. B. D 的投彩禺，根据投彩图画出C. E 的轴测囲. 投影图e o (»daxbxcxdx ex仆＜f Oe分析：很撩点的投影规律，可以立接量取； 1. A 点在第四分角，故展开斤a a ，均在X 轴F 方； 2. B 点在笫一分角内，在V 面上，b 与bjc 重令；3. D 点在第三分角内，故展开好谑X 轴上方；出庭X 轴Th;4. C 点在第一分角内・在H 奇 内・(/与CX 重令；5. E 点在第一分角內•不A 投 彩的上，i#iK2-2按卞表中的巳知条件B. C. D#点的投彩用和柚测Rh d'dxbx6b* da点 A BC D距 H® 15 10 015 距V 面 20 15 15 20位賈 第［分第IY 分vift 上 第II 分角axXV¥r —I 产—r ■ \Coc u b2-3甲按轴测图®出点A. D. E 的投影0; 根投彩a 画出B. C 的柚测图.d・bad "HYc o —b*轴测图J ,c'* %*J•e 0\b”a ■H*'a 6 V O QTwX —icY…投影图2-4 I S*-A(25, 20, 25),8(0.20,10), C (15. 0. 25), 0(35. 0.0), 作它们的投够 S 和轴测图.Zc 。
b 一 Y HH 投影图轴测图ab 仆 Q b'4-1-4n <rI J> I I 疋 \ c dC 2-5 S 点的两个投彭，求其第三个投彩.(1)(2)X2-6己知点的一个投盘和下列条件，求其余两个投彫. (L)点A 在第I 分角，距V 面15011, 点B 住H 面上，点C 在*面上•Za"Xi2-7 iL^^A(25.2l).10).B(25, 20, 20),C(10,10,10),0(25,10.10),求作它们的投 形亂并区分可见性，把不可见的投影加括号表示.b* b”(d)a' b(a)a' b' & b°YwQ -------------------------------------- / S____________ A _________d：(c”i).11》aV------------------ 17 ------------- ----C7 ------------\\ ■ ------------- ------------C\YwY HX2-8已知"及yA -5■点B 在虽A 的正前方15mflv 点C 在点A 的正右方叭h 上, 求作JU B, C 三点的投影图，恃不可见的投号表示•由yA =5,得到A 的水平投影a 点B 在点A 的正前 方15[n^点B 把点Y WA 点的正面投影 挡住.C 在点A 的 正力方W 面上L 及C 在轴上。

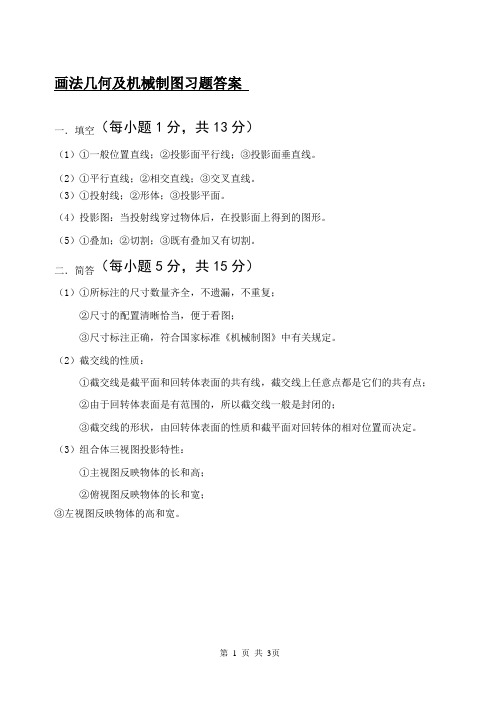

画法几何及机械制图习题答案（每小题1分，共13分）一．填空（1）①一般位置直线；②投影面平行线；③投影面垂直线。
（2）①平行直线；②相交直线；③交叉直线。
（3）①投射线；②形体；③投影平面。
（4）投影图：当投射线穿过物体后，在投影面上得到的图形。
（5）①叠加；②切割；③既有叠加又有切割。
（每小题5分，共15分）二．简答（1）①所标注的尺寸数量齐全，不遗漏，不重复；②尺寸的配置清晰恰当，便于看图；③尺寸标注正确，符合国家标准《机械制图》中有关规定。
（2）截交线的性质：①截交线是截平面和回转体表面的共有线，截交线上任意点都是它们的共有点；②由于回转体表面是有范围的，所以截交线一般是封闭的；③截交线的形状，由回转体表面的性质和截平面对回转体的相对位置而决定。
（3）组合体三视图投影特性：①主视图反映物体的长和高；②俯视图反映物体的长和宽；③左视图反映物体的高和宽。
四、1、已知两视图，求作第三视图。
（12分）2、求作立体的相贯线。
（12分）3、根据两视图补画第三视图。
（12分）4、在指定位置将主视图画成全剖视图。
（12分）5、读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。
（15分）1．说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号。
2．说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号。
3．指出图中的工艺结构：它有 2 处倒角，其尺寸分别为C2和C1.5，有 1 处退刀槽，其尺寸为 2×2 。
河北电大《画法几何与机械制图》习题答案1（大部分）备注：粉色部分为选错的题，请大家自己摸索一、单选题1. 在《机械制图》国家标准中，对图线一共规定了几种线宽？（）B、2种2. 在求两个圆锥表面的相贯线时，可以使用的作图方法有：（）A、辅助平面法4. 在组合体三视图中，主视图所不具有的投影特性是：（）D、反映组合体各部分的前后位置关系5. 如下图所示，其中正确的主视图和俯视图是：（）B、3. 两同轴回转体的相贯线，是垂直于公共轴线的圆。
（）对4. 如下图所示，图中所有尺寸的标注方法都是正确的。
（）对5. 如下图所示，其所表达形体的三面投影是完全正确的。
（）对6. 如下图所示，三视图中所标注的尺寸是正确、完整和清晰的。
（）对7. 局部视图是将机件的某一部分向投影面投影所得到的视图。
当不能采用基本视图时，则必须使用局部视图。
（）错8. 斜度是指一直角三角形的两直角边之比，在图样中以∠1:n的形式标注。
（）错9. 如下图所示，被截切圆锥的三面投影是完全正确的。
（）对10. 如下图所示，其所表达形体的三面投影是完全正确的。
（）对1. A3号标准图幅的规格大小是：（）C、420×2972. 在用“同心圆法”绘制椭圆时，一般需要把同心圆进行几等分为宜？（）E、12等分3. 根据下面的投影图判断，平面是：（）A、一般位置平面B、铅垂面C、正平面D、水平面4. 在机械制图中，最常使用的尺寸线终端型式是：（）D、实心箭头5. 如下图所示，其外螺纹的正确画法是：（）D、6. 如下图所示，表面结构符号标注错误的是：（）A、B、C、D、7. 已知孔的公称尺寸是Ø35，其上偏差为0.025，下偏差为0，则该轴的最大极限尺寸为：（）A、Ø35B、Ø35.025C、Ø34.975D、Ø34.9258. 如下图所示，其几何公差的含义为：（）A、两孔轴线相对于外圆柱轴线的同轴度不大于Ø0.049. 在绘制组合体的轴测图时，常采用的作图方法有：（）E、都有10. 如果轴的公差带完全在孔的公差带之上，则它们属于：（）B、过盈配合二、多选题1. 用换面法求一个平面的实形，有可能需要几次变换。
《画法几何与机械制图》课程习题集一、填空题11.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
2.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
3.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
4.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
5.判断并填写两直线的相对位置关系。
二、综合设计题6.分析下列螺纹及其连接的错误，在其右方做出正确的视图。
7.分析下列螺纹及其连接的错误，在其右方做出正确的视图。
8.读懂拨叉图，并填空：1、图中B—B是断面图；K是视图；2、在图上标出零件长、宽、高三个方向的尺寸基准；3、零件属于类零件，这种零件一般需要的视图表示，其材料是（写出牌号）；4、图中右上角符号“”表示。
9.读懂轴的零件图，填空并补画出断面图B-B。
1、表达轴类零件结构一般采用个基本视图，此视图必定是视图。
2、该零件要求表面粗糙度的最小值是。
3、在图中用箭头和指引线指出高度和宽度尺寸基准。
4、6φ表示。
26k5、该零件的AA-是断面图，该零件有个退刀槽，6、图右上角表示。
7、补画出轴上（B-B）断面图。
10.读懂下面阀杆的零件图，并填空：1、该零件长度方向的尺寸基准是、高度方向的尺寸基准是。
2、图中右上角注出的“其余”的含义是。
3、图中尺寸12是；50是；SR20是。
（总体尺寸、定位尺寸或者定形尺寸）4、11表示基本尺寸是，基本偏差代号是，公差等级代号是。
18d5、阀杆零件的材料是（填牌号）。
三、作图题111.分析下列形体，标注其尺寸（从图中直接量取，取整数）。
12.对下面的形体进行尺寸标注（取整，四舍五入）。
13.分析下列形体，标注其尺寸（从图中直接量取，保留一位小数）。
14.标注组合体的尺寸（取整数，四舍五入）。
15.对下面形体进行尺寸标注（取整，四舍五入）。
16.读懂两视图，补画第三视图。
组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A2单选(1分)已知主观图和俯视图，正确的左视图是：C3单选(1分)已知物体的主、俯视图，错误的左视图是：B4单选(1分)已知主、俯两视图，其正确的左视图是：D5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A6单选(1分)已知主、俯两视图，其正确的左视图是：D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。
组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。
形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。
共面不共面相切相交9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的____；要注意物体表面的____和____。
相对位置方向性可见性10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。
图线线框相对位置11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。
长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。
形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图，选出改画后正确的全剖主视图：C3单选(1分)在下图中选出正确的一组剖视图。
