2014年一级建造师建筑工程重难点案例分析冲刺一

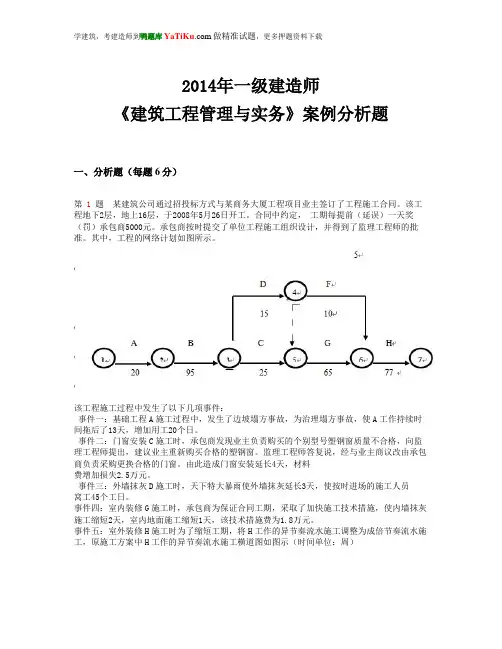

2014年一级建造师《建筑工程管理与实务》案例分析题一、分析题（每题6分）第1题某建筑公司通过招投标方式与某商务大厦工程项目业主签订了工程施工合同。

该工程地下2层，地上16层，于2008年5月26日开工。

合同中约定，工期每提前（延误）一天奖（罚）承包商5000元。

承包商按时提交了单位工程施工组织设计，并得到了监理工程师的批准。

其中，工程的网络计划如图所示。

该工程施工过程中发生了以下几项事件：事件一：基础工程A施工过程中，发生了边坡塌方事故，为治理塌方事故，使A工作持续时间拖后了13天，增加用工20个日。

事件二：门窗安装C施工时，承包商发现业主负责购买的个别型号塑钢窗质量不合格，向监理工程师提出，建议业主重新购买合格的塑钢窗。

监理工程师答复说，经与业主商议改由承包商负责采购更换合格的门窗。

由此造成门窗安装延长4天，材料费增加损失2.5万元。

事件三：外墙抹灰D施工时，天下特大暴雨使外墙抹灰延长3天，使按时进场的施工人员窝工45个工日。

事件四：室内装修G施工时，承包商为保证合同工期，采取了加快施工技术措施，使内墙抹灰施工缩短2天，室内地面施工缩短1天，该技术措施费为1.8万元。

事件五：室外装修H施工时为了缩短工期，将H工作的异节奏流水施工调整为成倍节奏流水施工，原施工方案中H工作的异节奏流水施工横道图如图示（时间单位：周）其余各项工作持续时间和费用均与原计划相同。

（1）找出关键线路并计算工期。

（2）承包商就上述前四个事件哪些事件可以向业主要求索赔，哪些事件不可以要求索赔，并说明原因。

（3）事件五中，流水施工调整后H工作相临工序流水步距是多少周？H工作的工期是多少天？按照上述格式绘制H工作调整后的流水施工图。

（4）可获得工期索赔多少天？实际工期为多少天？（5）若人工费标准为60元/工日，现场管理费为人工费的25 %，则承包商应得到的费用补偿为多少？第2题某工程承包商在工程开工前向监理工程师提交了如图所示的施工网络进度计划，并说明计划中各项工作均按最早开始时间安排作业。

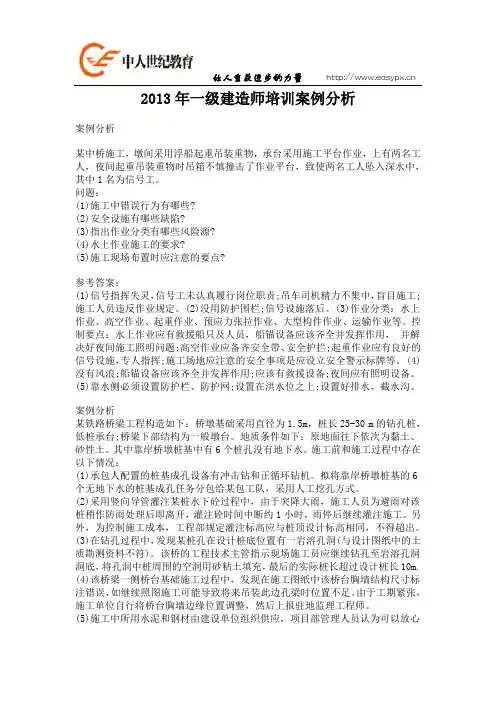

让人重获进步的力量 2013年一级建造师培训案例分析案例分析某中桥施工，墩间采用浮船起重吊装重物，承台采用施工平台作业，上有两名工人，夜间起重吊装重物时吊箱不慎撞击了作业平台，致使两名工人坠入深水中，其中1名为信号工。

问题：(1)施工中错误行为有哪些?(2)安全设施有哪些缺陷?(3)指出作业分类有哪些风险源?(4)水上作业施工的要求?(5)施工现场布置时应注意的要点?参考答案：(1)信号指挥失灵，信号工未认真履行岗位职责;吊车司机精力不集中，盲目施工;施工人员违反作业规定。

(2)没用防护围栏;信号设施落后。

(3)作业分类：水上作业、高空作业、起重作业、预应力张拉作业、大型构件作业、运输作业等。

控制要点：水上作业应有救援船只及人员，船锚设备应该齐全并发挥作用，并解决好夜间施工照明问题;高空作业应备齐安全带、安全护拦;起重作业应有良好的信号设施，专人指挥;施工场地应注意的安全事项是应设立安全警示标牌等。

(4)没有风浪;船锚设备应该齐全并发挥作用;应该有救援设备;夜间应有照明设备。

(5)靠水侧必须设置防护栏、防护网;设置在洪水位之上;设置好排水、截水沟。

案例分析某铁路桥梁工程构造如下：桥墩基础采用直径为1.5m，桩长25-30 m的钻孔桩，低桩承台;桥梁下部结构为一般墩台。

地质条件如下：原地面往下依次为黏土、砂性土。

其中靠岸桥墩桩基中有6个桩孔没有地下水。

施工前和施工过程中存在以下情况：(1)承包人配置的桩基成孔设备有冲击钻和正循环钻机。

拟将靠岸桥墩桩基的6个无地下水的桩基成孔任务分包给某包工队，采用人工挖孔方式。

(2)采用竖向导管灌注某桩水下砼过程中，由于突降大雨，施工人员为避雨对该桩稍作防雨处理后即离开，灌注砼时间中断约1小时，雨停后继续灌注施工。

另外，为控制施工成本，工程部规定灌注标高应与桩顶设计标高相同，不得超出。

(3)在钻孔过程中，发现某桩孔在设计桩底位置有一岩溶孔洞(与设计图纸中的土质勘测资料不符)。

案例6——满水试验类 某单位中标污水处理项目，其中二沉池直径51.2m，池深5.5m。池壁混凝土 设计要求为C30，采用现浇施工，在做满水试验时，一次充到设计水深，水位上 升速度为5m/h，当充到设计水位12h后，开始测读水位测针的初读数，满水试验 测得渗水量为2.5L/(m2· d) 。 问题：修正满水试验中存在的错误。（8分） 答：错误之处：一次充到设计水深。（1分）正确做法：向池内住水分3次进行， 每次注入为设计水深的1/3。（1分） 错误之处：水位上升速度为5m/h，（1分）正确做法：注水水位上升速度不超 过2m/24h（1分） 错误之处：当充到设计水位12h后，开始测读水位测针的初读数。（1分） 正确做法：池内水位注水至设计水位24h以后，开始测读水位测针的初读数。 错误之处：满水试验测得渗水量为2.5L/(m2.d),施工单位认定合格。（1分） 正确做法：满水试验测得渗水量不得超过2 L/(m2.d)才认定合格。（1分）
案例5——沉井类 A单位承建一项污水泵站工程，主体结构采用沉井，埋深15m，现场地层主要 为粉砂土，地下水埋深为4m，采用不排水下沉。泵站的水泵，起重机等设备安装 项目分包给B公司。 在施工过程中，随着沉井入土深度增加，井壁侧面阻力不断增加，沉井难以下 沉。项目部采用降低沉井内水位减少浮力的方法。使沉井下沉，监理单位发现后予 以制止。A单位将沉井井壁接高2m增加自重，强度与原沉井混凝土相同，沉井下沉 到位后拆除了接高部分。 B单位进场施工后，由于没有安全员，A单位要求B单位安排专人进行安全管理， 但B单位一直未予安排，在吊装水泵时发生安全事故，造成一人重伤。 工程结算时，A单位变更了清单中沉井混凝土工程量，增加了接高部分混凝土的 数量，未获批准。 问题： 1.A单位降低沉井内水位会产生什么后果？沉井内外水位差应是多少？（4分） 2.简述A单位与B单位在本工程中的安全责任分工。（5分） 3.一人重伤属什么等级安全事故？A单位与B单位分别承担什么责任？为什么？ （7分） 4.指出A单位变更沉井混凝土工程量未获批准的原因。后未检查就碾压，因为填土后应检查铺筑土层的宽度与厚度， 合格后即可碾压，碾压先轻后重，最后碾压不应小于12t级压路机。(2)碾压后未 进行土质路基的质量检查就进行上层填土工作，因为路基碾压完成时，必须检查 平整度、压实度等，不合格处修整到符合规范、标准要求。 监理工程师指令方式的改进之处为监理工程师应通知承包人暂停施工(而不是 立即向该工程队发出口头指示，责令暂停施工)，乙方应按监理工程师的要求暂停 施工。乙方在落实了监理工程师的处理意见后，并在接到监理工程师提出复工通 知后，才能继续施工。 2．答：存在问题有(1)该施工组织设计仅经上一级技术负责人审批同意不妥， 因为施工组织设计必须有上一级技术负责人和部门的审批手续，即有上一级技术 负责人审批、加盖公章、填写审批表； (2)无变更审批程序，因为根据后面“在实 施过程中，项目部将填方工程分包给某工程队”，这属于工程变更，变更时，应 有变更审批程序。 3．答：沥青混凝土面层：应尽量避免冬期施工，必须进行施工时，适当提高 出厂温度。运输中应覆盖保温，并应达到摊铺和碾压的最低温度要求。下承层表 面应干燥、清洁、无冰、雪、霜等。施工中做好充分准备，采取“快卸、快铺、 快平”和“及时碾压、及时成型”的方针。 4．答：违反电工、电焊工、架子工、司炉工、爆破工、机操工、起重工、机 械司机、机动车辆司机等特殊工种工人，除一般安全教育外，还要经过专业安全 技能培训，经考试合格持证后，方可独立操作。因为该道路工不是电工，在电箱 中接线属于违规作业。 5．答：由项目部安全员定期组织安全检查不对，因为施工项目的安全检查由 项目经理组织，定期进行。

2014年一级建造师市政工程实务经典案例分析一2014年一级建造师市政工程实务经典案例分析一背景材料本工程上部结构是80m+112m+80m单箱单室变截面三向预应力混凝土连续刚构桥，梁底宽5.2m，顶宽8.8m，梁高由墩顶处的5.6m 逐渐减少到合拢段的2.3m.桥分成0～14号段、边跨不平衡段和合拢段施工，顶板厚度由0号块的50cm逐渐减少到14号块的25cm，地板厚度由100cm逐渐减少到25cm，箱梁位于直线及缓和曲线上，3、4号桥墩为两个主墩(各有17根桩)，墩高15.5m，为薄臂双柱结构形式，承台断面13.0m×10.1m，厚3.0m.连续刚构桥采用挂蓝悬臂浇筑法施工，0、1号块(长12.0m，高5.6m)在墩顶塔现浇，2～14号块采用挂蓝悬臂浇筑法施工，节段长度3～4m，最大块重(5号块)88t，合拢段长2.0m.本工程地段地质条件为：第1层：近代人工填土，土层不均，层厚1.4～3.4m;第2层：Q4沉积层，粉质粘土，层厚47.2～58.4m;第3层：灰色粉细砂层，饱和、密实、层厚10.7～22.2m，可作持力层。

第4层：Q3沉积层，灰色粉细砂层，饱和、密实、层厚很大，可作主要持力层。

本工程地段地面高程4.2～5.5m(本地高程系)，地势平坦，两侧为居民区和工厂，桥下有铁路和城市街道等交通干线，地下管线密布，施工场地狭窄。

1.因施工场地狭窄，项目经理部对施工平面布置精心设计，绘制了施工现场平面布置图;2.由于本桥对预应力筋张拉质量要求高，特意将该项目分包给专业施工队完成。

该施工队在本年4月10日刚完成一项预应力筋张拉施工工程，反映良好。

为此项目经理部决定在本年11月15日进行主梁预应力筋张拉;3.为了节省原材料，降低成本，项目经理部将以前几项工程遗留下来的未使用的各种强度等级的上千块试件、混凝土盖板等混凝土构件，埋放在墩台基础混凝土中。

问题：1.简述施工现场平面图的设计要点。
