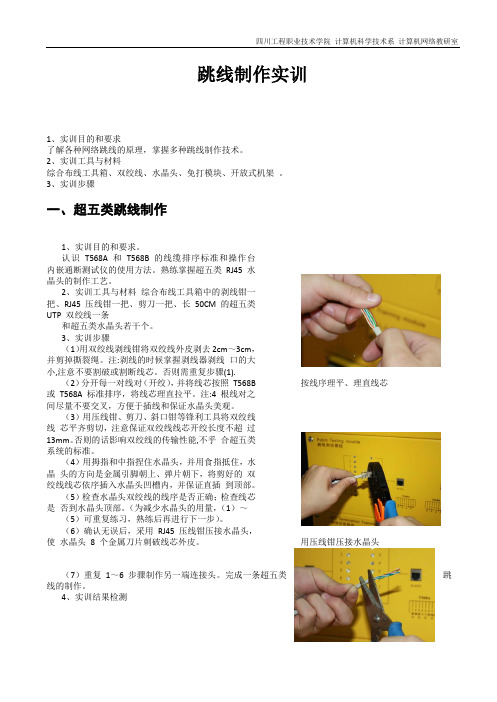

跳线和信息模块制作实训报告

跳线制作实训1、实训目的和要求了解各种网络跳线的原理，掌握多种跳线制作技术。

2、实训工具与材料综合布线工具箱、双绞线、水晶头、免打模块、开放式机架 。

3、实训步骤一、超五类跳线制作1、实训目的和要求。

认识 T568A 和 T568B 的线缆排序标准和操作台 内嵌通断测试仪的使用方法。

熟练掌握超五类 RJ45 水晶头的制作工艺。

2、实训工具与材料 综合布线工具箱中的剥线钳一把、RJ45 压线钳一把、剪刀一把、长 50CM 的超五类UTP 双绞线一条和超五类水晶头若干个。

3、实训步骤（1）用双绞线剥线钳将双绞线外皮剥去2cm ～3cm ，并剪掉撕裂绳。

注:剥线的时候掌握剥线器剥线 口的大小,注意不要割破或割断线芯。

否则需重复步骤(1). （2）分开每一对线对（开绞），并将线芯按照 T568B 或 T568A 标准排序，将线芯理直拉平。

注:4根线对之间尽量不要交叉，方便于插线和保证水晶头美观。

（3）用压线钳、剪刀、斜口钳等锋利工具将双绞线线 芯平齐剪切，注意保证双绞线线芯开绞长度不超 过 13mm 。

否则的话影响双绞线的传输性能,不乎 合超五类系统的标准。

（4）用拇指和中指捏住水晶头，并用食指抵住，水晶 头的方向是金属引脚朝上、弹片朝下，将剪好的 双绞线线芯依序插入水晶头凹槽内，并保证直插 到顶部。

（5）检查水晶头双绞线的线序是否正确；检查线芯是 否到水晶头顶部。

（为减少水晶头的用量，（1）～（5）可重复练习，熟练后再进行下一步）。

（6）确认无误后，采用 RJ45 压线钳压接水晶头，使 水晶头 8 个金属刀片刺破线芯外皮。

按线序理平、理直线芯用压线钳压接水晶头（7）重复 1～6 步骤制作另一端连接头。

完成一条超五类跳线的制作。

4、实训结果检测（1）确认多功能操作台上内嵌的跳线测试模组性能是否正常。

（2）检查跳线两边水晶头金属片是否全部压下去。

注：若没全部压下去的话则需要重压接或重做水晶头。

（3）将跳线插到跳线测试模组两个RJ45 接口上，观测模组指示的闪亮顺序。

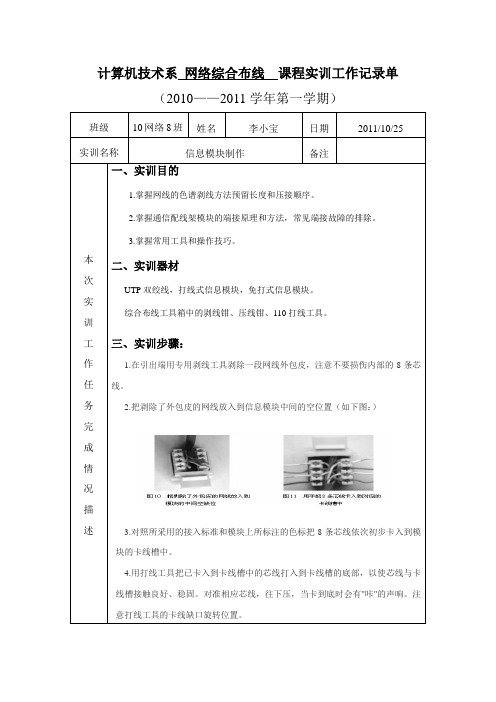

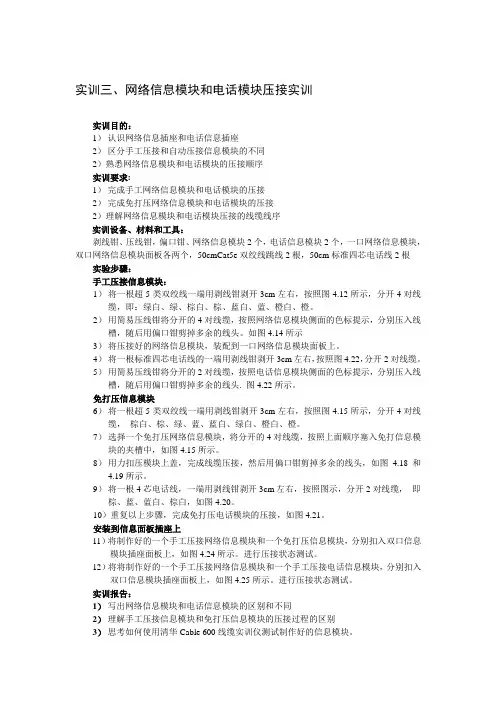

计算机技术系网络综合布线课程实训工作记录单（2010——2011学年第一学期）班级10网络8班姓名李小宝日期2011/10/25 实训名称信息模块制作备注本次实训工作任务完成情况描述一、实训目的1.掌握网线的色谱剥线方法预留长度和压接顺序。

2.掌握通信配线架模块的端接原理和方法，常见端接故障的排除。

3.掌握常用工具和操作技巧。

二、实训器材UTP双绞线，打线式信息模块，免打式信息模块。

综合布线工具箱中的剥线钳、压线钳、110打线工具。

三、实训步骤：1.在引出端用专用剥线工具剥除一段网线外包皮，注意不要损伤内部的8条芯线。

2.把剥除了外包皮的网线放入到信息模块中间的空位置（如下图：）3.对照所采用的接入标准和模块上所标注的色标把8条芯线依次初步卡入到模块的卡线槽中。

4.用打线工具把已卡入到卡线槽中的芯线打入到卡线槽的底部，以使芯线与卡线槽接触良好、稳固。

对准相应芯线，往下压，当卡到底时会有"咔"的声响。

注意打线工具的卡线缺口旋转位置。

5.全部打完线后再对照模块上的色标检查一次，对于打错位置的芯线用打线工具的线钩勾出，重新打线。

对于还未打到底的芯线，可用打线工具的压线刀口重新压一次（如下图）。

6.打线全部完工后，用网线钳的剪线刀口或者其他剪线工具剪除在模块卡线槽两侧多余的芯线。

心得：通过信息模块实训，我们更加了解了信息插座由面板、信息模块和盒体底座几部分组成,信息模块端接是信息插座安装的关键和信息模块端接步骤，并在实训过程中发现问题并解决问题，和同学老师交流，更加熟练的掌握了信息模块的制作。

工作进度超额完成刚好完成还未完成工作质量良好一般不好任务跟踪指导教师赵老师当次结论。

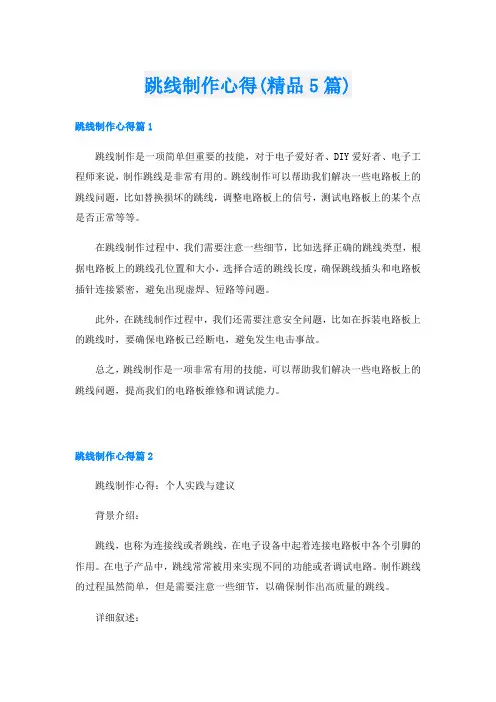

跳线制作心得(精品5篇)跳线制作心得篇1跳线制作是一项简单但重要的技能，对于电子爱好者、DIY爱好者、电子工程师来说，制作跳线是非常有用的。

跳线制作可以帮助我们解决一些电路板上的跳线问题，比如替换损坏的跳线，调整电路板上的信号，测试电路板上的某个点是否正常等等。

在跳线制作过程中，我们需要注意一些细节，比如选择正确的跳线类型，根据电路板上的跳线孔位置和大小，选择合适的跳线长度，确保跳线插头和电路板插针连接紧密，避免出现虚焊、短路等问题。

此外，在跳线制作过程中，我们还需要注意安全问题，比如在拆装电路板上的跳线时，要确保电路板已经断电，避免发生电击事故。

总之，跳线制作是一项非常有用的技能，可以帮助我们解决一些电路板上的跳线问题，提高我们的电路板维修和调试能力。

跳线制作心得篇2跳线制作心得：个人实践与建议背景介绍：跳线，也称为连接线或者跳线，在电子设备中起着连接电路板中各个引脚的作用。

在电子产品中，跳线常常被用来实现不同的功能或者调试电路。

制作跳线的过程虽然简单，但是需要注意一些细节，以确保制作出高质量的跳线。

详细叙述：1.准备工作：在开始制作跳线之前，需要准备好所需的工具和材料。

这些包括剪刀、镊子、跳线、电阻、电容、二极管等。

同时，需要了解电路图，以便根据需要制作出相应的跳线。

2.剪线：在制作跳线时，首先需要将线材剪裁成合适长度。

需要注意的是，剪刀口要保持干净，以免影响剪切效果。

3.剥线：在剪裁完成后，需要将线材的外皮剥掉一段距离。

这个距离应该根据电路板上的引脚长度来确定。

在剥线过程中，需要注意不要伤到芯线。

4.插入：将剥掉外皮的线材插入到对应的电路板引脚中，并确保插入到底。

在这个过程中，需要使用镊子将线材轻轻地推进去。

5.焊接：在插入线材后，需要将跳线焊接到芯线上。

这个过程需要使用到电烙铁和焊锡，需要注意温度和时间，以确保焊接质量。

6.检查：在完成跳线制作后，需要检查跳线是否正确连接到了电路板上的各个引脚上。

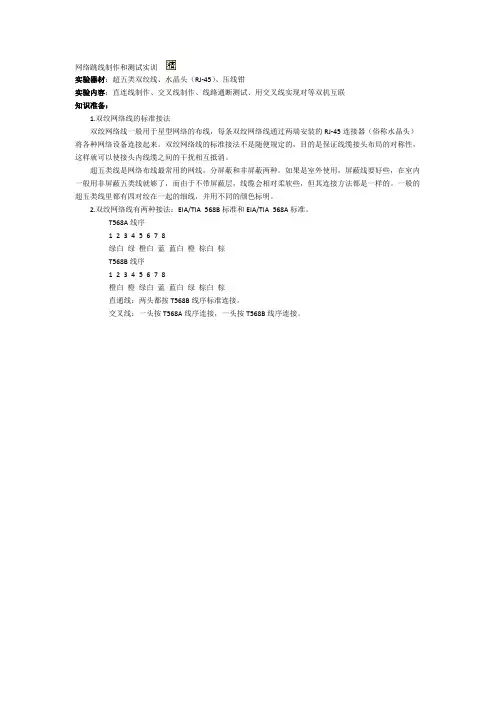

网络跳线制作和测试实训实验器材：超五类双绞线、水晶头（RJ-45）、压线钳实验内容：直连线制作、交叉线制作、线路通断测试、用交叉线实现对等双机互联知识准备：1.双绞网络线的标准接法双绞网络线一般用于星型网络的布线，每条双绞网络线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。

双绞网络线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。

如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。

一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

2.双绞网络线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

3设备之间的连接方法a 网卡与网卡10M、100M网卡之间直接连接时，可以不hub，应采用交叉线接法。

b.网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞网络线把计算机和收发器连接起来，双绞网络线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。

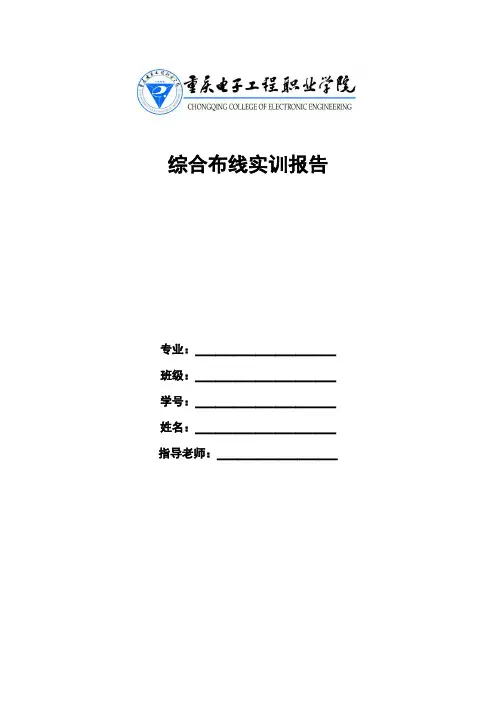

综合布线实训报告
专业：＿＿＿＿＿＿＿班级：＿＿＿＿＿＿＿学号：＿＿＿＿＿＿＿姓名：＿＿＿＿＿＿＿指导老师：＿＿＿＿＿＿
实训名称：数据跳线的制作与测试实训实训目的：
实训设备：
实训内容及步骤：
实训效果评价：
本次实训课后总结：
1、数据跳线的接线标准包括哪两类？
2、数据跳线的类型有哪几种？
3、测试跳线过程中出现了哪些错误测试结果及指示灯的闪烁情况？
实训名称：信息模块压制及打线上架操作实训实训目的：
实训设备：
实训内容及步骤：
实训效果评价：
本次实训课后总结：
1、本次实训所使用的设备和工具包括哪些？
2、记录模块的基本线序？
3、测试过程中出现了哪些错误测试结果及指示灯的闪烁情况？
实训名称：牵引布线、面板安装及测试实训实训目的：
实训设备：
实训内容及步骤：
实训效果评价：
本次实训课后总结：
1、本次实训中所使用的工具包括哪些？
2、简述缆线的捆扎要求？
3、所选用何种测试模型？测试结果及如何解决故障？
4、管理间设备间中的标准机柜内一般包括哪些网络设备？
5、简述理线器的基本功能？。

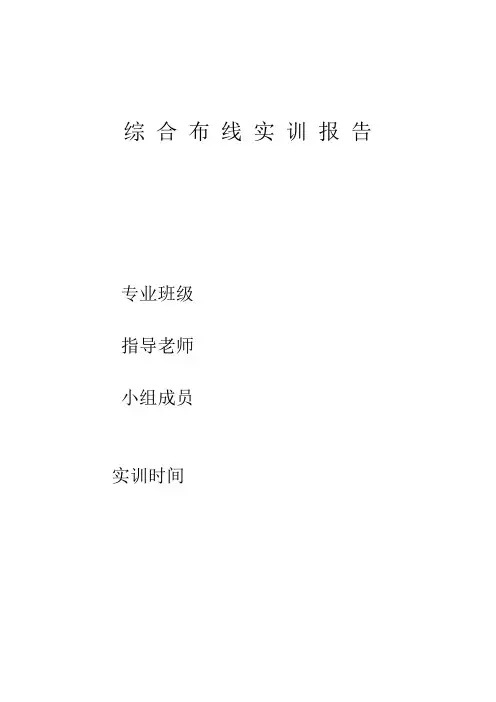

综合布线实训报告专业班级指导老师小组成员实训时间一、实训项目：综合布线二、地点：四川工商职业技术学院新区J1A408三、实训目的：掌握最基本的布线方法以及各种布线工具的用法四、实训设备及器材：1：双绞线、RJ-45水晶头、信息模块、息插座、配线架、光纤连接器、网线模块等。

2：压线钳、胶钳、剪刀、小刀、钉子、锤头、打线钳、剥线钳、网线钳3：塑料线槽、塑料管、面板、底盒、螺母、线缆分析仪、桥架4：机柜、交换机五、实训的步骤和内容：1、制作跳线——网络水晶头连接普通的网线分两种，一种是机对机，一种是机对集线器，即一种是同等设备，一种是不同设备。

一要网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的有两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个水晶头组成。

两不同设备由两个568A或568B组成网线有两种做法，一种是交叉线，一种是平行线 交叉线的做法是：一头采用568A标准，一头采用568B 标准 平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）以下是两种水晶头的排线方法:568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕网线接法水晶头金属面对自己，从左到右为1-8标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8交叉线通常用于同类设备之间的互联，如pc綪c、hub綡ub；直通线通常用于pc机与hub之间的互联。

目前，很多交换机之间也可以使用直通线进行互联。

可以使用专门的网线测试器，测试网线连通性(即通过网线测试器测试网线的每根芯是否连通)。

对于直通线，测试时两端的指示灯都应该按照从1至8的顺利依次发亮；对于交叉线，应是 13、26、44、55、77、88。

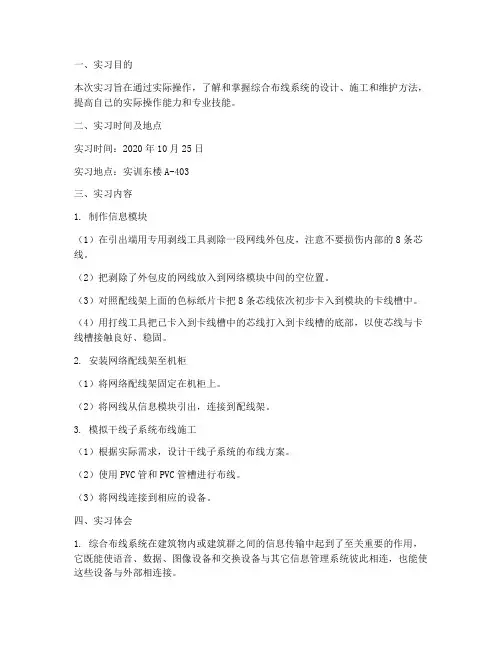

一、实习目的本次实习旨在通过实际操作，了解和掌握综合布线系统的设计、施工和维护方法，提高自己的实际操作能力和专业技能。

二、实习时间及地点实习时间：2020年10月25日实习地点：实训东楼A-403三、实习内容1. 制作信息模块（1）在引出端用专用剥线工具剥除一段网线外包皮，注意不要损伤内部的8条芯线。

（2）把剥除了外包皮的网线放入到网络模块中间的空位置。

（3）对照配线架上面的色标纸片卡把8条芯线依次初步卡入到模块的卡线槽中。

（4）用打线工具把已卡入到卡线槽中的芯线打入到卡线槽的底部，以使芯线与卡线槽接触良好、稳固。

2. 安装网络配线架至机柜（1）将网络配线架固定在机柜上。

（2）将网线从信息模块引出，连接到配线架。

3. 模拟干线子系统布线施工（1）根据实际需求，设计干线子系统的布线方案。

（2）使用PVC管和PVC管槽进行布线。

（3）将网线连接到相应的设备。

四、实习体会1. 综合布线系统在建筑物内或建筑群之间的信息传输中起到了至关重要的作用，它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部相连接。

2. 在实际操作过程中，掌握了网线的色谱剥线方法、预留长度和压接顺序，熟悉了通信配线架模块的端接原理和方法，以及常见端接故障的排除。

3. 通过本次实习，提高了自己的动手能力，学会了使用各种工具和操作技巧。

4. 在设计干线子系统布线施工过程中，了解了综合布线系统的模块化、灵活性和安全性。

五、总结通过本次综合布线实习，我对综合布线系统的设计、施工和维护有了更深入的了解，提高了自己的实际操作能力和专业技能。

在今后的工作中，我会将所学知识运用到实际工作中，为我国综合布线行业的发展贡献自己的力量。
