不锈钢和耐热钢的焊接解析

304不锈钢及其焊接简介一、概述304不锈钢 (0Cr18Ni9，AISI304，SUS304)是在最初发明的18-8型铬镍奥氏体不锈钢的基础上发展演变的钢种，是不锈钢的主体钢种，其产量占不锈钢总产量的30%以上。

它具有良好的冷、热加工性能、无磁性和好的低温性能；耐高温方面也比较好，一般使用温度极限小于650℃。

304型不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。

对氧化性酸，在实验中得出：浓度≤65%的沸腾温度以下的硝酸中，304不锈钢具有很强的抗腐蚀性。

对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力，以及大气、水、蒸汽中耐蚀性亦佳。

304不锈钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等；亦可用于制造无磁、低温设备和部件。

但在易产生应力腐蚀环境和产生点蚀和缝隙腐蚀的条件下，在选用时应慎重。

二、用途家庭用品（1、2类餐具、橱柜、室内管线、热水器、锅炉、浴缸），汽车配件（风挡雨刷、消声器、模制品），医疗器具，建材，化学，食品工业，农业，船舶部件，核能、电力工业等。

三、化学成份及性能GB20878-2007，304、304L不锈钢化学成分带*号为耐热钢或可作耐热钢使用304不锈钢力学性能牌号固溶处理拉伸试验硬度试验屈服强度（MPa）抗拉强度/（MPa）伸长率（%）HBW HRB HV0Cr18Ni9 (304) 1010-1150℃快冷≥205≥520≥40≤187HB≤90≤20000Cr19Ni10 (304L) 1010-1150℃快冷≥177≥480≥40≤187HB≤90≤200四、焊接性能总体讲，该类不锈钢具有较好的可焊性。

但如焊接工艺及所处环境介质条件不当，易产生晶间腐蚀，焊件对焊接热裂纹敏感性较高，易析出脆性σ相；结构件易产生焊接变形。

在工艺适当的条件下，其焊接件有较好的综合性能，在碱液、大部分无机酸和有机酸及大气、水、蒸汽中均有好的耐蚀性，故获得了广范应用。

不锈钢焊接国家规范不锈钢是一种比较常用的金属材料，具有耐腐蚀、耐高温、易加工等优异特性，被广泛应用于装配制造、建筑业、船舶制造等领域。

在这些领域，对于不锈钢的焊接工艺和规范尤为重要。

以下是关于不锈钢焊接国家规范的相关细节。

1.焊接方法不锈钢的焊接方法包括电弧焊、激光焊、TIG焊、MIG焊等。

其中，最常用的焊接方法是TIG焊和MIG焊。

TIG焊是一种高精度焊接方法，其焊缝质量优异；而MIG焊则是一种高效率焊接方法，可以缩短生产周期，但必须在室温下使用。

2.焊接规范国家对于不锈钢的焊接规范进行了明确要求。

常见的规范包括：- GB/T 983-2001《不锈钢及耐热钢、合金钢焊接》；- GB/T 19562-2017《钢铁产品不锈钢电弧焊针对应规定》；- GB/T 15579.11-2015《试验条件和程序的焊接参数规范第11部分:针对不锈钢的过程试验》。

3.焊接前的准备工作在进行不锈钢焊接前，必须进行必要的准备工作。

这包括清洗、划线、磁粉探伤等。

在不锈钢的焊接过程中，任何微小的杂质、油脂、水分等都会引起焊缝质量下降或者焊缝裂纹等缺陷，因此必须进行充分的清洗准备工作。

4.选择焊接材料不同焊接材料对于不同型号的不锈钢具有不同的适用性。

因此，在进行不锈钢的焊接材料选择时，必须根据具体的材料性能进行合理选择。

如：对于耐腐蚀性能高的316材料，应该选择316L的焊接材料；而对于抗拉性能较高的304材料，则应选择308L的焊接材料。

5.焊接质量检测对于不锈钢的焊接质量，必须进行必要的检测和测试。

常见的检测方法包括视觉检测、磁粉检测等。

在进行焊接质量检测时，必须参照国家相关标准进行严格约束。

总的来说，不锈钢焊接国家规范是保证不锈钢焊接质量的重要依据。

在进行不锈钢的焊接工作时，必须严格按照相关规范要求进行操作，以确保焊接产品的质量和使用寿命。

不锈钢焊接方法与技巧
不锈钢是一种难以焊接的材料，因为它具有良好的抗腐蚀性和高硬度。

在焊接不锈钢时，需要采取一些特殊的方法和技巧，以确保焊接接头的质量和稳定性。

首先，选择合适的焊接方法非常重要。

常见的不锈钢焊接方法包括氩弧焊、脉冲氩弧焊和TIG焊。

这些方法都能够在焊接
过程中提供足够的保护性气氛，防止氧化物的形成，从而保证焊缝的质量。

其次，需要选择合适的焊接材料。

不锈钢焊丝和焊条的选择非常重要，一般情况下要选择与母材相似的焊接材料，以确保焊接接头的性能和稳定性。

另外，在焊接不锈钢时，需要控制好焊接参数，如电流、电压、焊接速度等。

不锈钢的热导率较低，热膨胀系数较大，因此在焊接过程中要特别注意控制焊接温度，避免产生变形和裂纹。

最后，需要进行适当的后处理工艺。

包括对焊缝进行打磨、去除氧化物和残渣等。

同时，要做好焊接接头的防腐处理工作，以确保焊接接头具有良好的耐腐蚀性能。

总之，焊接不锈钢需要掌握一定的方法和技巧，通过合适的焊接方法、材料选择、参数控制和后处理工艺，才能得到稳定、优质的焊接接头。

不锈钢的焊接方法不锈钢是一种常用的金属材料，具有耐腐蚀、耐高温等优良性能，因此在工业制造、建筑装饰、厨具制作等领域得到广泛应用。

而不锈钢的焊接是其加工过程中必不可少的环节，本文将就不锈钢的焊接方法进行介绍。

首先，我们来谈谈不锈钢的焊接特点。

不锈钢的焊接具有一定的难度，主要是因为不锈钢具有较高的热导率和热膨胀系数，焊接时易产生变形和裂纹。

同时，不锈钢易氧化，焊接过程中容易产生氧化皮，影响焊缝质量。

因此，在进行不锈钢的焊接时，需要选择合适的焊接方法和工艺，以确保焊接质量。

目前，常用的不锈钢焊接方法有氩弧焊、氩弧焊钨极气体保护焊（TIG焊）、电弧焊、等离子焊等。

其中，氩弧焊是应用最为广泛的一种方法。

氩弧焊使用惰性气体保护焊接，能够有效防止氧化，焊接质量较高，适用于薄板的焊接。

而TIG焊则是一种手工焊接方法，适用于对焊接质量要求较高的场合，操作灵活，适用于各种厚度的不锈钢板材。

电弧焊和等离子焊适用于对焊接速度要求较高的场合，焊接效率高，但对操作人员技术要求也较高。

在选择不锈钢的焊接方法时，需要根据具体的工件材质、厚度、焊接要求等因素进行综合考虑。

同时，还需要注意以下几点：1. 清洁工件表面。

在进行不锈钢焊接前，需要对工件表面进行清洁处理，去除油污、氧化皮等杂质，以保证焊接质量。

2. 控制焊接参数。

不同的不锈钢材料，需要采用不同的焊接参数，包括焊接电流、焊接速度、焊接温度等，需要根据具体情况进行调整。

3. 选择合适的焊接材料。

不锈钢的焊接材料一般选用相同或相似成分的焊丝或焊条，以确保焊接质量。

4. 进行焊后处理。

焊接完成后，需要对焊缝进行打磨、清理，消除氧化皮和焊渣，提高焊接质量。

总之，不锈钢的焊接是一个复杂而又重要的工艺环节，选择合适的焊接方法和工艺对于保证焊接质量至关重要。

在实际操作中，需要根据具体情况进行综合考虑，合理选择焊接方法和工艺参数，以确保不锈钢焊接质量，满足工程需求。

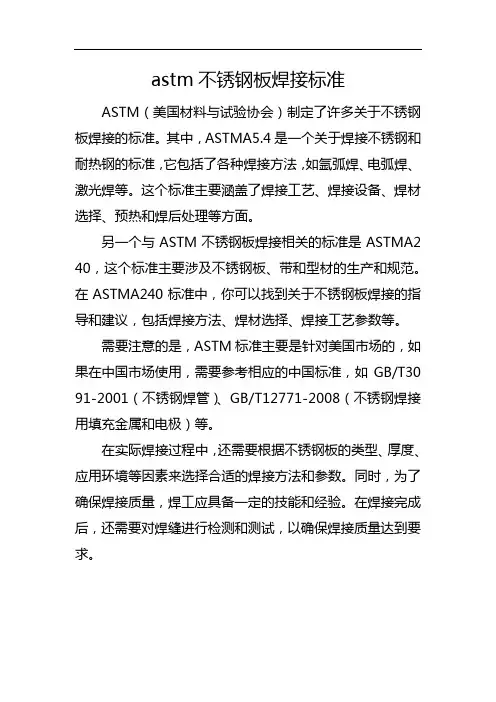

astm不锈钢板焊接标准
ASTM（美国材料与试验协会）制定了许多关于不锈钢板焊接的标准。

其中，ASTMA5.4是一个关于焊接不锈钢和耐热钢的标准，它包括了各种焊接方法，如氩弧焊、电弧焊、激光焊等。

这个标准主要涵盖了焊接工艺、焊接设备、焊材选择、预热和焊后处理等方面。

另一个与ASTM不锈钢板焊接相关的标准是ASTMA2 40，这个标准主要涉及不锈钢板、带和型材的生产和规范。

在ASTMA240标准中，你可以找到关于不锈钢板焊接的指导和建议，包括焊接方法、焊材选择、焊接工艺参数等。

需要注意的是，ASTM标准主要是针对美国市场的，如果在中国市场使用，需要参考相应的中国标准，如GB/T30 91-2001（不锈钢焊管）、GB/T12771-2008（不锈钢焊接用填充金属和电极）等。

在实际焊接过程中，还需要根据不锈钢板的类型、厚度、应用环境等因素来选择合适的焊接方法和参数。

同时，为了确保焊接质量，焊工应具备一定的技能和经验。

在焊接完成后，还需要对焊缝进行检测和测试，以确保焊接质量达到要求。

耐热不锈钢焊接缺陷产生的原因及防治措施根据耐热不锈钢的化学成分组成，分析了焊接过程中产生裂纹的主要原因，提出了具体的工艺措施，从而改善焊缝的质量，获得优质的焊接接头。

标签：耐热不锈钢；化学组成；焊接裂纹；防治措施前言生产中工作温度比珠光体耐热钢的高时，主要采用Cr-Ni系的不锈钢，包括Cr不锈钢和Cr-Ni不锈钢。

从组织上讲，包括铁素体不锈钢、马氏体不锈钢和奥氏体不锈钢，还有不锈铸钢。

表1中列出了各种耐热不锈钢的物理性能。

与奥氏体不锈钢相比，铁素体不锈钢或马氏体不锈钢的平均线膨胀系数较小，而热导率稍高，有利于降低热应力。

即铁素体不锈钢和马氏体不锈钢的热应力比奥氏体不锈钢小。

这类不锈钢在石油化学工业的裂解装置、脱硫装置、反应塔、热交换器及其管道中使用较多，在原子能发电的轻水反应器内壁堆焊或管道等也大量应用。

1 耐热不锈钢的化学成分耐热不锈钢中通常含有铬、钼、硅、铝、镍的合金，其中铬是最主要的抗氧化性元素。

与不锈钢相比，耐热不锈钢中不仅增加了铝和硅的含量，还增加了碳的含量，使该类钢具有强的高温抗拉强度、高温抗蠕变性能、高温耐蚀性。

其中奥氏体耐热不锈钢是应用比较广泛的一类钢，具有强的热稳定性、热强性。

2 耐热不锈钢的焊接性奥氏体耐热不锈钢焊接时存在的主要问题有焊缝金属的热裂纹、焊接热影响区晶界上碳化铬的析出以及焊接接头的脆化等。

3 耐热不锈钢的焊接缺陷产生原因奥氏体耐热不锈钢产生焊接缺陷的主要原因可以归纳为两大因素：冶金因素及力学因素。

包括化学成分、结晶组织、焊接材料、焊接工艺及结构的拘束度，特别是化学成分和结晶组织影响大。

3.1 焊缝金属热裂纹的形成奥氏体焊缝金属的热裂纹敏感性较大，因为奥氏体钢易形成方向性很强的粗大的柱状组织，有利于杂质的偏析和缺陷的聚集；这些杂质又能与Ni形成低熔点的共晶体，增大脆性温度区间，处成形成液态薄膜；另外奥氏体钢的热导率小及线膨胀系数大，在焊接的不均匀加热和冷却条件下，焊接接头形成较大的拉应力，因此，在焊缝处易产生热裂纹。

不锈钢的焊接性能及焊接材料选择不锈钢是指主加元素Cr高于12%，能使钢处于钝化状态、又具有不锈钢特性的钢。

不锈钢根据其显微组织分为铁素体型、马氏体型、奥氏体型、奥氏体+铁素体型和沉淀硬化型不锈钢。

奥氏体不锈钢通常在常温下的组织为纯奥氏体，也有一些为奥氏体+少量铁素体，这种少量铁素体有助于防止热裂纹。

一、奥氏体不锈钢的焊接特点：1、容易出现热裂纹。

防止措施(1)尽量使焊缝金属呈双相组织，铁素体的含量控制在3-5%以下。

因为铁素体能大量溶解有害的S、P杂质。

（2）尽量选用碱性药皮的优质焊条，以限制焊缝金属中S、P、C等的含量。

2、晶间腐蚀：根据贫铬理论，焊缝和热影响区在加热到450-850℃敏化温度区时在晶界上析出碳化铬，造成贫铬的晶界，不足以抵抗腐蚀的程度。

防止措施：（1）采用低碳或超低碳的焊材，如A002等；采用含钛、铌等稳定化元素的焊条，如A137、A132等。

（2）由焊丝或焊条向焊缝熔入一定量的铁素体形成元素，使焊缝金属成为奥氏体+铁素体的双相组织，(铁素体一般控制在4-12%)。

（3）减少焊接熔池过热，选用较小的焊接电流和较快的焊接速度，加快冷却速度。

（4）对耐晶间腐蚀性能要求很高的焊件进行焊后稳定化退火处理3、应力腐蚀开裂：应力腐蚀开裂是焊接接头在特定腐蚀环境下受拉伸应力作用时所产生的延迟开裂现象。

奥氏体不锈钢焊接接头的应力腐蚀开裂是焊接接头比较严重的失效形式，表现为无塑性变形的脆性破坏。

应力腐蚀开裂防止措施(1)合理制定成形加工和组装工艺，尽可能减小冷作变形度，避免强制组装，防止组装过程中造成各种伤痕(各种组装伤痕及电弧灼痕都会成为SCC的裂源，易造成腐蚀坑)。

(2)合理选择焊材：焊缝与母材应有良好的匹配，不产生任何不良组织，如晶粒粗化及硬脆马氏体等；(3)采取合适的焊接工艺：保证焊缝成形良好，不产生任何应力集中或点蚀的缺陷，如咬边等；采取合理的焊接顺序，降低焊接残余应力水平；(4)消除应力处理：焊后热处理，如焊后完全退火或退火；在难以实施热处理时采用焊后锤击或喷丸等。

第1章绪论1.1 引言发展大容量、高蒸汽参数的电站机组是提高燃料使用效率、降低二氧化碳排放的有效手段，但提高机组运行参数（尤其是蒸汽温度），对电站锅炉用耐热钢提出了更高的要求，因此，开发用于超临界、超超临界电站锅炉用新型耐热钢成为了制造高效洁净电力能源设备的关键技术之一[1-5]。

在用于电站锅炉的过热器、再热器等高温部件时，TP304、TP347等奥氏体不锈钢表现出良好的高温强度，但不锈钢具有导热系数低、应力腐蚀敏感性高、热膨胀系数大等缺点，并不能很好的满足机组安全高效运行的要求[6-19]。

因此，铁素体耐热钢的开发成为世界各国电站锅炉用钢的重要发展方向，国际上，珠光体、贝氏体、马氏体耐热钢统称为铁素体钢[1,14]。

1.2 电站锅炉用铁素体耐热钢的发展历史铁素体耐热钢的发展可以分为两条主线，一是逐渐提高主要耐热合金元素Cr的含量，从2.25%Cr提高到12％Cr;二是通过添加V、Nb、W、Mo、Co等合金元素，使钢的600℃х105h蠕变断裂强度由35MPa提高到60、100、140、180MPa，12Cr-0.5Mo-2WCuVNb图1.1铁素体耐热钢发展历程[24]Fig.1.1 Developing process of ferric heat-resistant steel图1.1给出了铁素体耐热钢的现状及发展趋势，部分铁素体耐热钢的化学成分列于表1.1[20-24]1.2.1 传统的耐热钢（1）低合金耐热钢20世纪50年代，电站锅炉钢管大多采用含Cr≤3%,含Mo≤1%的铁素体耐热钢，其典型钢种及最高使用温度为：15Mo≤530℃12CrMo≤540℃15CrMo≤540℃12Cr1Mo≤580℃15Cr1MoV≤580℃10CrMo910≤580℃当时，当温度超过580℃时，一般都采用奥氏体耐热钢，如TP304,TP347H等，然而由于不锈钢价格昂贵、导热系数低、热膨胀系数大及存在应力腐蚀裂纹倾向等缺点，未被大量采用。

焊接冶金学课后答案第三章：合金结构钢1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何差别？在制定焊接工艺时要注意什么问题？答：热轧钢的强化方式有：（1）固溶强化，主要强化元素：Mn，Si。

（2）细晶强化，主要强化元素：Nb,V。

（3）沉淀强化，主要强化元素：Nb,V.；正火钢的强化方式：（1）固溶强化，主要强化元素：强的合金元素（2）细晶强化，主要强化元素：V,Nb,Ti,Mo（3）沉淀强化，主要强化元素：Nb,V,Ti,Mo.；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。

热轧钢被加热到1200℃以上的热影响区可能产生粗晶脆化，韧性明显降低，而是、正火钢在该条件下粗晶区的V析出相基本固溶，抑制A长大及组织细化作用被削弱，粗晶区易出现粗大晶粒及上贝、M-A等导致韧性下降和时效敏感性增大。

制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接。

2．分析Q345的焊接性特点，给出相应的焊接材料及焊接工艺要求。

答:Q345钢属于热轧钢，其碳当量小于0.4％，焊接性良好，一般不需要预热和严格控制焊接热输入，从脆硬倾向上，Q345钢连续冷却时，珠光体转变右移，使快冷下的铁素体析出，剩下富碳奥氏体来不及转变为珠光体，而转变为含碳量高的贝氏体与马氏体具有淬硬倾向，Q345刚含碳量低含锰高，具有良好的抗热裂性能，在Q345刚中加入V、Nb达到沉淀强化作用可以消除焊接接头中的应力裂纹。

被加热到1200℃以上的热影响区过热区可能产生粗晶脆化，韧性明显降低，Q345钢经过600℃某1h退火处理，韧性大幅提高，热应变脆化倾向明显减小。

；焊接材料：对焊条电弧焊焊条的选择：E5系列。

埋弧焊：焊剂SJ501，焊丝H08A/H08MnA.电渣焊：焊剂HJ431、HJ360焊丝H08MnMoA。

CO2气体保护焊：H08系列和YJ5系列。

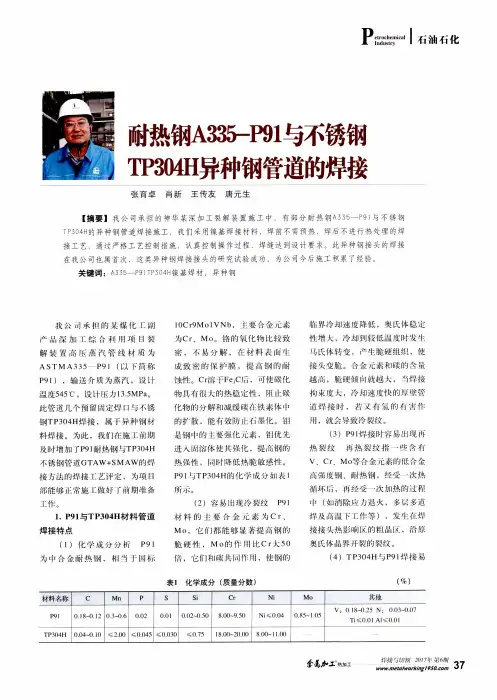

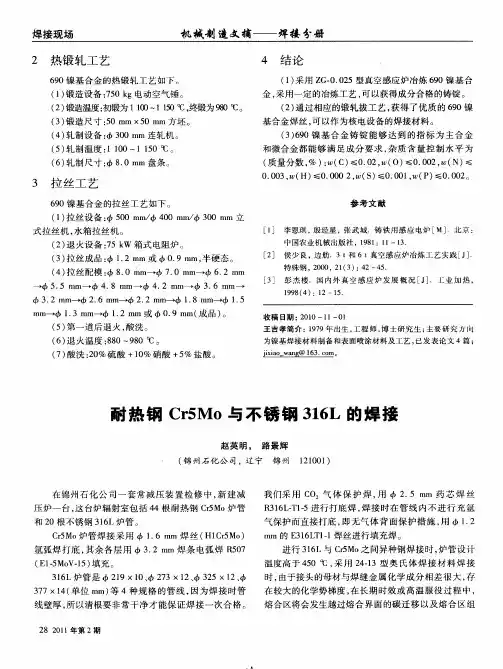

2020年33期工艺创新科技创新与应用Technology Innovation and Application奥氏体不锈钢与铬钼耐热钢管道焊接工艺严学光（云南建投第二安装工程公司，云南昆明650000）在当前的化工生产建设过程中，经常会出现不同材质管道进行异种焊接作业的情况，同时由于大部分的化工管道工作环境经常以高压高温条件为主，因此对于焊接作业的质量有着较高的要求，同时不同类型的不锈钢在焊接过程中也会受到材质差异性的影响，因此如何在异种焊接过程中选择正确的焊接工艺以提升焊接质量，是当前化工领域在技术研发过程中需要注重的主要问题。

1奥氏体与铬钼材质不锈钢管道焊接缺陷从材质的性能角度来看，奥氏体不锈钢的塑性和韧性较好。

但是，在焊接作业过程中，由于热循环的影响，部分焊接接头会出现较多的问题，包括热裂纹、高温脆化、敏化腐蚀、变形较大等问题。

另外在焊接过程中受到高温影响，不锈钢会产生合金元素烧损，从而导致氧化问题。

铬钼耐热钢在焊接过程中会受到高温焊接作业的影响，从而出现冷裂纹、硬化、软化等情况，同时在长时间的高温环境作业下，也会出现再热裂纹。

而在奥氏体不锈钢和铬钼耐热钢进行对接的焊接作业过程中会受到不同材质成分的影响，导致稀释焊缝的合金成分，同时也会出现凝固过渡层以及碳迁移过渡层。

同时由于两种钢的材质具有不同的膨胀系数，因此在同时焊接过程中会产生较大的残余应力，这些应力将直接导致焊接缝的抗拉能力和强度被削减。

尤其是在长期高温循环的工作环境中，焊接缝会受到应力影响，出现热疲劳或者产生热裂纹，这些都不利于生产的安全管理。

2异种管道焊接工艺为了进一步提升奥氏体以及铬钼耐热钢异种钢管道焊接工艺分析的有效性，本文选取了P22耐热钢以及TP347H奥氏体钢作为研究对象。

2.1焊接方法当前在化工领域针对奥氏体不锈钢以及铬钼耐热钢进行异种焊接的主要方式以直接焊接法和隔离层堆焊法为主。

这其中直接焊接法指的是通过高合金焊接材料来完成两种钢结构管道的焊接，在焊接过程中要保持铬钼耐热钢的熔化深度最小，同时也要合理的选择焊接材料，尽量避免受到外界约束条件的影响，从而导致焊缝出现裂纹。

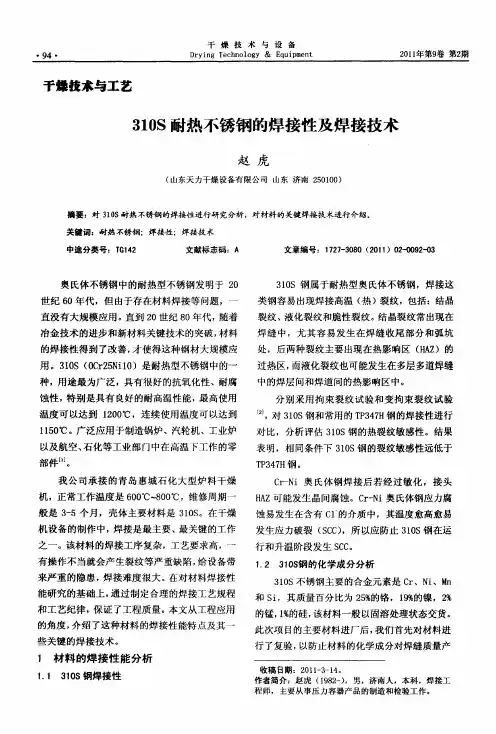

新型奥氏体耐热不锈钢Super304H焊接工艺浅析发布时间：2022-01-20T05:03:05.065Z 来源：《新型城镇化》2021年24期作者：刘云春周石鸿[导读] 希望能为相关专业人员及相同类型材料焊接提供一定的参考和借签。

中国电建集团贵州工程有限公司贵州贵阳 550003摘要：本文针对公司在超超临界机组建设施工中，由于Super304H不锈钢焊接工艺在公司内尚属空白，因而有必要对新型奥氏体耐热不锈钢Super304H的焊接工艺进行探讨及分析，希望能为相关专业人员及相同类型材料焊接提供一定的参考和借签。

关键词：超超临界机组，新型奥氏体耐热不锈钢，焊接工艺1 前言为满足国民经济需求和环境保护的需要，国内新建的大型机组广泛选用了大容量、高参数的超超临界机组。

由于超超临界机组的蒸汽温度高达570～649℃，对锅炉机组蒸汽管道材质的机械性能提出跟高的要求，新型奥氏体不锈钢具有较高的蠕变断裂强度, 在高温下具有优良的机械性能和抗蒸汽氧化和耐热腐蚀的性能，故新型奥氏体不锈钢广泛应用于锅炉机组的过热器、再热器蒸汽管道制造方面。

2 Super304H钢的发展Super304H钢是TP304H钢的改进型，是在TP304H钢的基础上添加3%的Cu和0.4%的Nb,以及微量的B、N。

以下为Super304H钢和TP304H 钢化学成分表表1：Super304H钢和TP304H钢化学成分表/%从上表可以看到，Super304H钢与TP304H钢相比，Super304H钢的碳含量稍有增加，而Si、Mn、Cr、Ni含量都有一定程度的降低，添加了Cu、Nb、B、N元素。

钢中加入Ｎｂ、Ｍｏ等碳化物形成元素，能够在时效过程中析出稳定的碳化物，不仅可以提高抗晶问腐蚀能力，而且还可以提高强度；利用Ｎ在奥氏体中的溶解度比Ｃ高，加入Ｎ一方面可以稳定奥氏体相，另一方面可以起到固溶强化和析出强化效应；而加入Ｃｕ因析出细小的沉淀相起到极强的强化作用。
