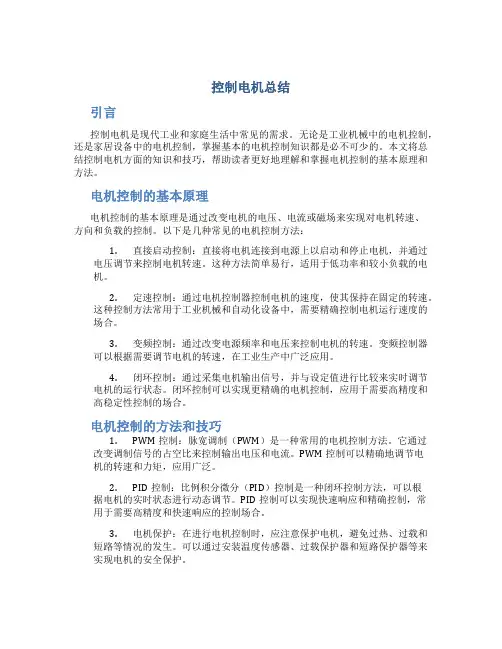

控制电机总结引言控制电机是现代工业和家庭生活中常见的需求。
无论是工业机械中的电机控制，还是家居设备中的电机控制，掌握基本的电机控制知识都是必不可少的。
本文将总结控制电机方面的知识和技巧，帮助读者更好地理解和掌握电机控制的基本原理和方法。
电机控制的基本原理电机控制的基本原理是通过改变电机的电压、电流或磁场来实现对电机转速、方向和负载的控制。
以下是几种常见的电机控制方法：1.直接启动控制：直接将电机连接到电源上以启动和停止电机，并通过电压调节来控制电机转速。
这种方法简单易行，适用于低功率和较小负载的电机。
2.定速控制：通过电机控制器控制电机的速度，使其保持在固定的转速。
这种控制方法常用于工业机械和自动化设备中，需要精确控制电机运行速度的场合。
3.变频控制：通过改变电源频率和电压来控制电机的转速。
变频控制器可以根据需要调节电机的转速，在工业生产中广泛应用。
4.闭环控制：通过采集电机输出信号，并与设定值进行比较来实时调节电机的运行状态。
闭环控制可以实现更精确的电机控制，应用于需要高精度和高稳定性控制的场合。
电机控制的方法和技巧1.PWM控制：脉宽调制（PWM）是一种常用的电机控制方法。
它通过改变调制信号的占空比来控制输出电压和电流。
PWM控制可以精确地调节电机的转速和力矩，应用广泛。
2.PID控制：比例积分微分（PID）控制是一种闭环控制方法，可以根据电机的实时状态进行动态调节。
PID控制可以实现快速响应和精确控制，常用于需要高精度和快速响应的控制场合。
3.电机保护：在进行电机控制时，应注意保护电机，避免过热、过载和短路等情况的发生。
可以通过安装温度传感器、过载保护器和短路保护器等来实现电机的安全保护。
4.软启动和软停止：为了避免电机在启动和停止时产生过大的冲击力，可以采用软启动和软停止的方法。
软启动和软停止可以减少机械传动元件的损伤，延长电机的使用寿命。
5.脚踏开关控制：为了方便用户操作，可以通过脚踏开关控制电机的启停。
电动机的启动与停止控制方法电动机是现代工业中非常重要的驱动设备，能够将电能转化为机械能，广泛应用于各个领域。
在电动机的正常运行中，启动与停止是关键的控制环节，本文将介绍电动机的启动与停止控制方法。
一、电动机的启动控制方法1. 直接启动法直接启动法是最简单、最常用的电动机启动方法之一。
在该方法中，电动机直接与电源相连，一旦通电即可启动。
这种方法适用于负载较小、启动电流较小的场合，但对于大功率电动机来说，直接启动法的启动电流会非常大，可能会对电网造成冲击。
2. 降压启动法降压启动法是为了减小启动时的电流冲击，保护电网和电动机，降低电动机启动时的初始电流。
通过在启动过程中，通过降低电源电压，降低电动机绕组上的电流，减少启动冲击。
降压启动法一般采用自动降压器、自耦启动器等装置进行控制。
3. 减压启动法减压启动法通过在启动过程中，通过连续降低电源电压，在电动机轴上带动机械负载逐渐增加扭矩。
这种方法尤其适用于负载起始时需要大扭矩的场合，如压缩机、离心机等。
减压启动法可以通过调整减压器的运行方式和参数来实现，实现电动机启动的平稳过程。
4. 电阻启动法电阻启动法是通过在电动机绕组中串入电阻来减小启动时的启动电流。
在启动过程中，逐步减少串入电阻，使得电动机扭矩逐渐增加，实现平稳启动。
这种方法通常适用于功率较大、起动负载较重的电动机，如卷板机、矿山提升机等。
二、电动机的停止控制方法1. 制动停止法制动停止法是通过对电动机施加制动力矩，使其停止旋转。
制动力矩可以通过电机本身的刹车装置，如机械刹车、电磁刹车等实现。
制动停止法适用于电动机需要迅速停止的场合，如紧急停机或安全要求较高的设备。
2. 转子短路法转子短路法是通过将电动机绕组的转子短路，使其产生电磁制动转矩，从而停止转动。
该方法通常适用于既需要停止又需要有较大制动转矩的场合，如起动轻负载、高速运行的电动机。
3. 变频器减速法变频器减速法是通过变频器来调节电动机的转速，逐渐降低转速直至停止。
步进电机控制方法步进电机是一种将电脉冲信号转换为角位移的执行器，广泛应用于打印机、数控机床、纺织机械、包装设备等自动控制系统中。
步进电机控制方法的选择对于系统的性能和稳定性具有重要影响，下面将介绍几种常见的步进电机控制方法。
1. 开环控制。
开环控制是最简单的步进电机控制方法之一，通过给步进电机施加一定的脉冲信号来控制其旋转角度。
这种方法简单直接，但无法对步进电机的运动状态进行实时监测和调整，容易出现失步现象，适用于对精度要求不高的场合。
2. 半闭环控制。
半闭环控制是在开环控制的基础上增加了位置传感器反馈的控制方法。
通过位置传感器实时监测步进电机的位置，将反馈信息与设定值进行比较，从而实现对步进电机位置的闭环控制。
这种方法相比于开环控制能够更好地提高系统的稳定性和精度，但仍然存在一定的失步风险。
3. 闭环控制。
闭环控制是最为精确的步进电机控制方法，通过在步进电机上增加编码器等位置传感器，实时反馈步进电机的位置信息，并对其进行精确控制。
闭环控制能够及时调整步进电机的运动状态，减小失步风险，提高系统的稳定性和精度，适用于对位置精度要求较高的场合。
4. 微步进控制。
微步进控制是一种通过改变步进电机相序激励方式，使步进电机在每个步距内分成多个微步距的控制方法。
微步进控制能够提高步进电机的分辨率，减小振动和噪音，提高系统的平稳性和精度，适用于对步进电机运动要求较高的场合。
总结。
在实际应用中，步进电机控制方法的选择应根据具体的控制要求和系统性能需求来确定。
不同的控制方法各有特点，开环控制简单直接，但精度较低；半闭环控制提高了系统的稳定性和精度，但仍存在失步风险；闭环控制精度最高，但成本较高。
微步进控制能够提高步进电机的平稳性和分辨率，但相应的控制电路较为复杂。
因此，在选择步进电机控制方法时，需要综合考虑系统的实际需求和成本因素，选择最合适的控制方法来实现系统的稳定运行和高精度控制。
无刷电机控制方法
无刷电机是利用电子技术将直流电能转换为旋转机械能的一种电机。
下面介绍几种常见的无刷电机控制方法：
1. 方波控制方法：通过直接控制无刷电机的切换频率和占空比来控制转速。
这种方法简单直接，但精度较低。
2. 驱动器控制方法：使用专门的无刷电机驱动器控制电机的转速和方向。
驱动器能够根据传感器反馈的信息进行闭环控制，提高精度和稳定性。
3. 空转检测法：通过监测无刷电机的反电动势，判断转子的位置，从而确定正确的换向时机。
空转检测法能够提高电机的效率和响应速度。
4. 磁场定位法：根据电机绕组和转子磁铁之间的磁通关系，实时计算出转子的位置，控制换向和电流的大小。
这种方法可以提高电机的精度和动态响应性能。
上述只是几种常见的无刷电机控制方法，实际应用中还有其他更复杂的控制策略，如矢量控制、传感器失效检测等。
具体的控制方法需要根据具体应用场景和要求来选择。
直流电机控制方法
直流电机的控制方法主要有以下几种：
1. 速度控制：通过改变电压或电流的大小来控制电机的转速。
可以使用PWM （脉冲宽度调制）技术来实现精确的速度控制。
2. 方向控制：通过改变电机的电流流向来控制电机的旋转方向。
可以使用H桥电路来实现方向控制。
3. 位置控制：通过测量电机转子的位置来控制电机的旋转角度。
可以使用编码器等位置传感器来获取转子位置信息，并使用闭环控制算法来实现精确的位置控制。
4. 力矩控制：通过改变电机的电流大小来控制电机输出的力矩。
可以使用电流反馈控制算法来实现力矩控制。
5. 转矩控制：通过改变电机的电流大小和方向来控制电机输出的转矩。
转矩控制可以实现精确的负载控制和工艺要求。
这些控制方法可以单独应用，也可以组合使用，以实现不同的应用需求。

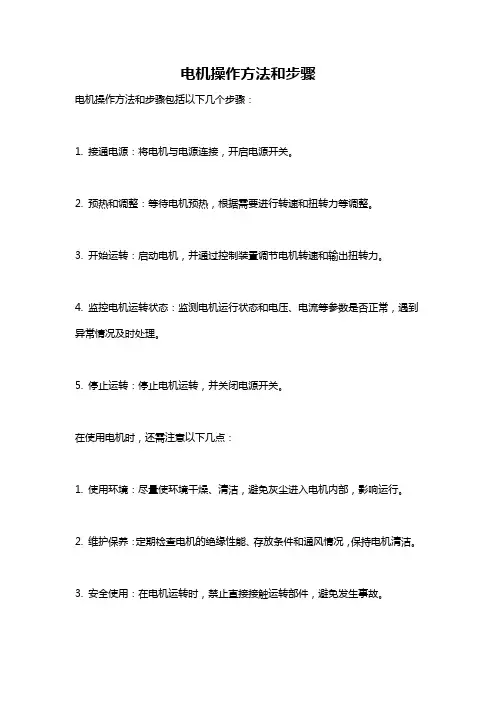

电机操作方法和步骤
电机操作方法和步骤包括以下几个步骤：
1. 接通电源：将电机与电源连接，开启电源开关。
2. 预热和调整：等待电机预热，根据需要进行转速和扭转力等调整。
3. 开始运转：启动电机，并通过控制装置调节电机转速和输出扭转力。
4. 监控电机运转状态：监测电机运行状态和电压、电流等参数是否正常，遇到异常情况及时处理。
5. 停止运转：停止电机运转，并关闭电源开关。
在使用电机时，还需注意以下几点：
1. 使用环境：尽量使环境干燥、清洁，避免灰尘进入电机内部，影响运行。
2. 维护保养：定期检查电机的绝缘性能、存放条件和通风情况，保持电机清洁。
3. 安全使用：在电机运转时，禁止直接接触运转部件，避免发生事故。
4. 电机负载：避免长时间在满负载下工作，以防电机过热损坏。
电动机控制器的说明书在控制电动机的时候，电动机控制器充当着非常重要的角色。
本说明书旨在向用户提供对于电动机控制器使用和功能的深入理解。
通过本文的详细讲解，您将了解到电动机控制器的工作原理、性能特点，以及如何使用和维护它。
一、电动机控制器的工作原理电动机控制器是通过控制电流的方向和大小来实现对电动机的控制的。
当电动机控制器的电源开启时，控制器会向电机供电，从而控制电机的运作。
当电动机控制器的电源关闭时，电机则停止运转。
电动机控制器的工作原理可以通过以下几个方面进行阐述。
首先，电动机控制器需要有电源，并按照一定的逻辑来进行操作。
当电源与电机相连时，电机的运转速度就由电机控制器所控制了。
另外，电动机控制器的工作原理还包括：通过简单的路线安排和电流变化实现对电机的控制，通过测量数据来控制运转电机的速度和方向，通过热保护和电压保护来保护电机防止过热或过电压。
在使用电动机控制器的时候，需要注意电源的稳定性和接线的正确性。
如果电源出现异常或是电机线路发生故障，都会对电机控制器的使用产生影响。
二、电动机控制器的性能特点电动机控制器的性能特点主要包括以下几个方面：1.高效性电动机控制器可以实现对电机的高效控制，能够使电机达到更高的效率和更好的性能。
2.稳定性电动机控制器的控制效果十分稳定，能够对电机转动的速度和方向进行有效控制。
3.多功能性电动机控制器具有很强的多功能性，能够适用于不同的电机型号和不同的工作环境。
4.安全性电动机控制器可以通过限流、热保护、电压保护等方式来保证电机控制器的安全使用，避免对人员、设备和环境造成安全隐患。
5.节能性电动机控制器能够通过控制电机转速等参数来实现节能效果，从而减少能源的消耗。
三、如何使用和维护电动机控制器为了确保电动机控制器的正常使用和便于维护，在使用和维护过程中需要注意以下几个方面：1.使用方法在使用前，请先阅读本说明书和相关性能参数，并按照说明使用、安装电动机控制器。
2.检修和维护在控制器使用过程中，需要定期对控制器进行检查、维护，以确保其稳定运作。
电路中的电机驱动与控制电机驱动与控制是电气工程领域中的重要课题，它涉及到各种各样的应用，如工业机械、汽车、飞机以及家用电器等。
本文将介绍电机驱动的一些基础知识，包括驱动方法、控制技术、电机类型等，在文章的结尾将给出一些实际应用的案例。
一、驱动方法电机驱动有多种方法，最常见的是直流电机驱动和交流电机驱动。
直流电机驱动通常使用电子晶体管或MOSFET器件来控制电机的加速和减速，而交流电机驱动则使用变频器或调速器等器件来控制电机的转速。
此外，直线电机和步进电机等特殊类型的电机也需要专门的驱动方法。
二、控制技术电机的控制技术包括位置控制、速度控制和力矩控制。
位置控制是指控制电机准确的位置，通常用于机械臂、自动门等需要精确位置控制的场合；速度控制是指控制电机转速，通常用于车辆和机器人等应用；力矩控制是指控制电机输出的扭矩大小，通常用于制动系统和起重设备等场合。
这些控制技术通常需要使用PID控制器、模糊控制器等算法来实现。
三、电机类型电机类型主要有直流电机、交流电机和步进电机等。
直流电机主要用于精密控制应用，如印刷机等；交流电机则广泛应用于家用电器、工业机械等领域，其驱动所需功率通常较低；步进电机则具有很高的精度和可控性，被广泛应用于精密加工以及3D打印等领域。
四、应用案例在电机驱动与控制的实际应用中，有很多经典的案例。
例如，工业机械上的电机驱动和控制，包括机床上的转台、自动控制系统；汽车行业中的电机驱动和控制，如电动车、智能驾驶系统等；家用电器中的电机驱动和控制，如空调的风机、电视机的换台马达、洗衣机的马达等。
这些应用案例体现了电机驱动与控制技术的广泛应用和重要性。
结论电机驱动与控制是电气工程领域中至关重要的一部分，涉及到众多的应用场合和技术手段。
通过本文的介绍，我们了解了电机的驱动方法、控制技术以及主要的电机类型，同时也了解了电机驱动与控制在实际应用中的广泛应用。
希望本文能够对读者有所帮助。
dsPICDEM™ MC11.0概述现在，用户也许手头上拥有了一整套可用来开发自己dsPIC®电机控制应用的设备装置，但却为不知如何将其进行正确连接以使电机运行而烦恼。
事实上，有许多技术资料可帮助用户实现上述目标，但用户可将本文档视作使用dsPIC30F运动控制开发硬件实现电机控制的入门指南。
特别指出的是，本文档将对以下内容进行介绍：•如何设置电机控制硬件、连接电机和使电机运行•何处寻找电机控制文档和电机控制软件例程1.1所需硬件装置首先，用户将需要以下硬件装置：•工具套件随附的dsPICDEM™ MC1电机控制开发板（Motor Control Development Board，MCDB）。
此控制板为带37引脚连接器的5” x 7” PCB板。
•供电机控制开发板使用的9伏稳压电源。
该电源与Microchip ICD、器件编程器和大多数演示板产品所使用的9伏电源是相同的。
•一个dsPICDEM三相（低压或高压）功率模块。
•根据应用的实际情况，用户还需要供功率模块使用的电源线或电源。
如果使用的是高电压功率模块，用户需使用与所在国家工频交流电源兼容的电源线。
此线缆在其中一端有AC插头而在另一端为剥裂且镀锡的导线。
对于低压功率模块，用户则需使用一个可调或固定输出电压的直流电源且其输出电压不应超过功率模块的输入电压限定值。
•一台可与用户功率模块配套使用的电机。
有关电机选择的内容将在本文档后续章节中进行介绍。
•一只用来将电机和电源连接至功率模块的一字形螺丝刀，该工具包含在用户的工具套件中。
1.2文档资源此文档主要作为用户入门指南，并不包含有关硬件、软件或Microchip开发工具的完整信息。
用户在使用本文档时应同时参阅相关相应的用户手册。
用户可从工具套件随附的dsPICDEM™电机控制软件和文档CD-ROM或Microchip网站获得相关硬件用户手册、电机控制示例代码和dsPIC文献。
Microchip网站包含最新的信息。
以下文档包含有关dsPICDEM电机控制硬件组件的特定信息：•dsPICDEM™ MC1 Motor Control Development Board User’s Guide（DS70098）•dsPICDEM™ MC1L 3-Phase Low Voltage Power Module User’s Guide（DS70097）•dsPICDEM™ MC1H 3-Phase High Voltage Power Module User’s Guide（DS70096）以下文档提供有关dsPIC器件的信息：•dsPIC30F系列参考手册（DS70046D_CN）•dsPIC30F程序员参考手册（DS70157B_CN）•dsPIC30F Data Sheet Motor and Power Conversion Family（DS70082）注：请参阅本文档的第2.0节“快速入门演示指导”。
dsPICDEM™电机控制入门指南2006 Microchip Technology Inc.DS51406A_CN第1页dsPICDEM™ MC1DS51406A_CN 第2页 2006 Microchip Technology Inc.2.0快速入门演示指导1.通过37引脚D 型连接器将dsPIC30F 电机控制开发板（MCDB ）直接插到三相功率模块。
我们不建议在两者之间使用连接电缆。
2.确保MCDB 上已安装dsPIC 器件。
如果未安装，将提供的一个器件插到开发板上，要注意位于PCB 左上角的引脚#1的方向。
器件安装在适配器电路板上，该板将被插入仿真器器件适配器接头引脚。
3.将电机连接到功率模块。
如果用户现在不能确定如何进行正确连接，可参阅此文档后续章节中提供的详细信息。
4.连接功率模块的电源。
可使用交流电源线或直流电源，这取决于用户使用的功率模块。
如果用户不能确定使用哪种电源，可参阅此文档后续章节中提供的详细信息。
5.将9V 电源连接到MCDB 。
此时，应能看到MCDB 上的 LED 短暂闪烁而功率模块上点亮的LED 将被熄灭。
LCD 显示屏应显示信息“dsPIC30F MC Demo no mode selected ”。
6.此时，用户可根据要驱动电机的类型，选择4种软件模式中的一种。
2.1软件模式选择dsPIC 器件中预编程的演示软件支持4种工作模式，因此可用于驱动不同类型的电机。
在按下器件复位按钮的同时，按住MCDB 上的4个按钮之一，可选择不同的工作模式。
复位按钮位于MCDB 的右上角。
当对器件进行复位时，所有4个LED 都将短暂点亮 ，随后其中一个LED 将保持点亮表明选择的模式。
指示选择模式的LED 将保持点亮状态直至按钮被释放。
选择的模式也将显示在LCD 显示屏上。
4个按钮分别被标明为S4至S7。
S4选择模式1，S5选择模式2，其他以此类推。
如果在器件复位期间4个按钮中没有任何一个按钮被按下，将不会使能任何模式。
4个LED 仍将短暂点亮以表明应用程序正在正常运行。
代码的时序功能仍将处于有效状态，但PWM 输出未被使能。
在器件复位之后，按钮S4-S7具有其他的应用功能，有关内容可参见第2.2节“按钮和电位器功能”。
工作模式介绍如下：模式1：交流感应电机模式LCD 显示屏将显示“ACIM Mode 1”以指示此工作模式。
该模式用来以开环控制方式驱动三相交流感应电机（AC induction motor ，ACIM ）。
如文档后续章节所介绍，在此模式中使用了压/频（V/Hz ）控制策略。
模式2：交流感应电机测试模式此模式除作为交流感应电机的专用测试模式外，其他方面与模式1相同。
MCDB 上的电位器VR1用于控制压/频曲线的斜率，因此对于不同类型的电机可实时调节代码中的参数设定。
模式3：无刷直流电机模式模式3用于驱动带霍尔效应传感器的BLDC 电机。
本文档的后续章节对BLDC 的基本工作原理进行了介绍。
模式4：有刷直流电机模式模式4用于驱动BDC 电机。
2.2按钮和电位器功能•对于所有演示模式，MCDB 上的电位器VR2（右侧的电位器）用于控制电机转速。
•在模式2中，电位器VR1用于调节交流感应电机控制中的压/频斜率参数。
•“Trip ”按钮工作于所有演示模式且直接连接到PWM 故障引脚。
在该按钮按下时将导致产生一个故障中断并禁止PWM 输出。
•按钮S4工作于所有演示模式且可对由功率模块或“Trip ”按钮产生的任何有效故障条件进行复位。
•按钮S5用于模式1和模式2（ACIM ），用于使能高压功率模块中的升压电路。
该电路将使电压提高大约50%。
•按钮S6仅用于点亮MCDB 上的一个LED 。
•在所有演示模式中，S7为电机反向控制按钮。
注：模式1和模式2也可用来驱动分相（split-phase ）感应电机和隐极感应电机。
有关这些电机连接的细节将在后续章节中给出。
dsPICDEM™ MC13.0电机类型根据用户应用的不同需求，电机控制演示工具套件可驱动不同种类的电机。
用户可向Microchip订购电机或自行提供。
本节将提供有关适用于开发硬件的电机的信息。
3.1适用于高压功率模块的电机如果用户手头有高压功率模块，则极有可能希望使用三相交流感应电机（ACIM）。
用户可从大多数工业产品的销售商处购买该类型电机。
用户需要获得额定工作电压为110-230 VAC和额定输出功率为1 HP或以下的三相交流感应电机。
可提供ACIM的知名厂商包括Dayton、Baldor、G.E.、A.O. Smith和Leeson。
目前，典型的分数马力三相ACIM的售价不超过$120。
如果需要，用户可向Microchip定购1/3 HP 三相ACIM。
（Microchip P/N AC300021）。
高压功率模块也可用来驱动分相或隐极ACIM。
3.2适用于低压功率模块的电机如果用户在使用低压功率模块，则极有可能希望驱动有刷直流电机或无刷直流（BLDC）电机。
低压功率模块设计为用来驱动额定功率400W或以下功率等级的电机。
低压功率模块可支持驱动电压最高为48V。
Microchip可提供小型三相BLDC电机。
这种电机设计为工作电压为24伏，可与低压功率模块（Microchip P/N AC300020）配合使用。
用户也可使用功率模块驱动有刷直流（BDC）电机。
该类型电机可从许多经销商处方便地获得。
2006 Microchip Technology Inc.DS51406A_CN第3页dsPICDEM™ MC1DS51406A_CN 第4页 2006 Microchip Technology Inc.4.0硬件设置4.1如何进行三相交流感应电机和功率模块的连接大多数三相电机在出售时都是不附带电源线的。
在将电机连接至功率模块时，用户需提供4根等长的12-16AWG 软线缆和4个接线旋钮。
线缆长度最好小于3英尺。
大多数三相ACIM 的绕组可采用两种接线方式接线为208V 或460V 工作。
电机背部或侧面通常放置有铭牌。
为方便进行电机接线，可将其移除。
可按照电机面板上的接线图进行电机三相电源线和外壳接地的连接。
参照电机面板的接线图进行208V 工作的接线。
应将连接至功率模块的线缆末端剥开并镀锡。
按照第1.2节“文档资源”中列出的功率模块用户指南中的说明进行电源线的连接。
电机的3根电源线应分别接至功率模块右侧的R 、Y 和B 接线端。
除非用户对电机旋转方向有具体要求，否则对电源线接至哪个接线端没有具体限制。
用户应确保将电机机壳接地线连接至功率模块右侧的接地端。
4.2如何进行分相式（Split-Phase ）交流感应电机和功率模块的连接分相式ACIM 设计为具有主绕组和副绕组。
小型分相式ACIM 通常都安装有电源线。
分相式ACIM 通常有3根电源线；主绕组、副绕组和同时连接至这两个绕组另一端的公共线。
通过使用欧姆表即可判断出每一根电源线的功能。
副绕组比主绕组的阻抗高。
将欧姆表跨接在主绕组和副绕组线之间，则可测量出两个绕组的阻抗之和。
当用户判断出各条线的功能时，应分别将其标注为“主绕组”、“副绕组”和“公共线”。
如图1所示，通过在副绕组中串联一个电容可实现分相式电机的驱动。
电容将在副绕组电流中插入一个相移，这样采用单相电压源即可在电机中产生一个旋转的磁场。
电机制造商提供该电容的规格。
如果使用这种电容，可如图2中所示将电机连接至功率模块。
注意，这里仅使用了逆变器的两个输出端。
如果需要，也可在不使用副绕组电容的条件下对分相式ACIM 进行驱动。
此时应将公共线接至功率模块上的R 接线端，主绕组接至Y 接线端而副绕组接至B 接线端。
图3中给出了此方案的接线细节。
图2：分相式电机与功率模块的连接图3：分相式电机与功率模块的连接注：应对电机机壳进行接地处理以避免发生电击事故。
